Αναζήτηση τροφοδοτικού για Phonobox II

Μηνύματα
14
Reaction score
0
Καλημέρα και καλώς σας βρήκα. Έχω ένα ταπεινό Pro-Ject Phonobox II ως προενισχυτή. Tο τροφοδοτικό του (16v 200mA) βουίζει στον μετασχηματιστή, περνάει ένα παρωδικό “βράσιμο” στον ήχο και θέλει αντικατάσταση. Αν καταλαβαίνω καλά, τα πιο πολλά απλά τροφοδοτικά που κυκλοφορούν είναι ή switching ή θορυβώδη, επίσης τα 16 volt ως output δεν είναι συνηθισμένο voltage. Ξέρει κανείς, πού μπορώ να βρω αντίστοιχο ή καλύτερο τροφοδοτικό linear & low-noise στα 16v ; Τα 15v ή 18v θα δουλέψουν; Ευχαριστώ πολύ.


ika

News
Μηνύματα
13.754
Reaction score
12.823
Για τσέκαρε αν θέλει απλό ΜΕΤΑΣΧΗΜΑΤΙΣΤΗ στα 16V [δηλ να βγάζει εναλλασσόμενο (~)] ή τροφοδοτικό [δηλ να βγάζει συνεχές (=)], γιατί νομίζω ότι θέλει μετασχηματιστή για εναλλασσόμενο και όχι τροφοδοτικό.


Μηνύματα
14
Reaction score
0
Έχεις απόλυτο δίκιο! Τώρα παρατήρησα πως γράφει AC->AC (δεν ήξερα καν πως υπάρχει τέτοιο πράγμα). Οπότε για εναλλασσόμενο, υπάρχει κάποια πρόταση; Ευχαριστώ πολύ.

Βρήκα αυτό που είναι το δικό του:

Υπάρχει λόγος να ψάξω για αναβάθμιση;


ika

News
Μηνύματα
13.754
Reaction score
12.823
Είχα ίδιο θέμα στο TUBE BOX, και βρήκα έναν R-CORE μετασχηματιστή σε DIY και είδα τεράστια διαφορά, η μέρα με την νύχτα.
Οπότε μήπως με κοινό μετασχηματιστή δεν δεις διαφορά σ' αυτό που θες.


Μηνύματα
14
Reaction score
0
Ηταν να μην γράψεις το μαγικό αρτικόλεξο "DIY"... Συνεπώς, μήπως έχεις σχέδια ή link από το κύκλωμα που χρησιμοποίησες τον r-core;


ika

News
Μηνύματα
13.754
Reaction score
12.823
Δεν χρειάζεται σχέδιο για μετασχηματιστή, αρκεί να είναι το IN 230V και να έχει out 16V, και τον βάζεις μέσα σε ένα κουτί.
Τον R-CORE αρκεί να βρεις.

Last edited:




Μηνύματα
14
Reaction score
0
Έχεις δίκιο, ξανά! Το παράκανα. Στα 30VA, είναι προτιμότερο;
(οι φωτογραφίες του είναι αλλού για αλλού, από τον 24V)


Θα το ξαναμετρήσω γιατί την πρώτη φορά έψαχνα για DC! Τι να κάνει και το δόλιο το πολύμετρο, δεν είχε μούτζα για να ρίξει.

Last edited:

ika

News
Μηνύματα
13.754
Reaction score
12.823
αφού το μαμίσιο είναι 200mA (16Χ0,2=3,2VA), φτάνει και περισσεύει το 30VA


Μηνύματα
14
Reaction score
0
Καλησπέρα. 18.2v μετράει το πολύμετρο στο βύσμα. Άρα με τον παραπάνω r-core των 18v θα είμαι καλά, σωστά;


ika

News
Μηνύματα
13.754
Reaction score
12.823
Νομίζω ναι, αλλά ας πει και κάποιος συμφορουμίτης ντούης την γνώμη του.


Μηνύματα
427
Reaction score
425
Αν το phono έχει σταθεροποιητή μετά την ανόρθωση- εξομάλυνση (LM7818 ή κατι τέτοιο όπως LM317 κτλ) δεν θα έχεις πρόβλημα. Έχεις σχηματικό?


Μηνύματα
427
Reaction score
425

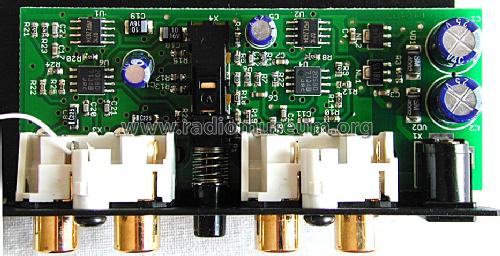

Απο οτι λέει αυτός που έκανε reverse eng το τροφοδοτικό έχει το LM 7815 και το LM7915 στην έκδοση L που μοιάζουν με τρανζίστορ άρα μπορείς άφοβα να ρίξεις 18 volt AC. Στις φωτογραφίες που εμφανίζει το google φαίνονται τα δυο ολοκληρωμένα σταθεροποίησης αν θες δες ότι το δικό σου είναι όμοιο με αυτό
https://www.vinylengine.com/turntable_forum/gallery/image/15475
Στην κάτω αριστερή γωνία έχει τρεις αντιστάσεις στην συνέχεια 2 πυκνωτές τύπου φακής και μετά τα NL1 & NL2 που είναι οι σταθεροποιητές που λέμε.
Άρα μπορείς να του ρίξεις απο 17,5Volt AC έως 30Volt AC το μέγιστο.



Μηνύματα
427
Reaction score
425
Το ιδιο ειναι τα NL1 & NL2 ειναι σε εκει σε έκδοση SMD Ας τα διαβάσει με έναν μεγεθυντικό φακό για σιγουριά

  • Like
Reactions: ika


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.622
Reaction score
12.187
Tο τροφοδοτικό του (16v 200mA) βουίζει στον μετασχηματιστή, περνάει ένα παρωδικό “βράσιμο” στον ήχο και θέλει αντικατάσταση.
Το <<βράσιμο>> που αναφέρεις θέλει περαιτέρω διερεύνηση. Αυτό που, λογικά, συμβαίνει στο τροφοδοτικό του μηχανήματος, εντός της κύριας μονάδας, είναι η μονή τάση εξόδου του μετασχηματιστή να διπλασιάζεται και στη συνέχεια να σταθεροποιείται.
Αυτό γιατί αν ανορθώσεις τα 16 volts AC θα πάρεις κοντά στα 22 volts στην εξομάλυνση, που είναι λίγα σε σχέση με τα απαραίτητα +-15, ώστε να σταθεροποιηθούν στα +-12, που συνηθίζεται να είναι τάση λειτουργίας των Op.Amps. Εκτός αν λειτουργεί με +-8 volts DC το κύκλωμα.
Θα πρέπει αρχικά να μετρήσεις τις δύο τάσεις αν είναι συμμετρικές.
Αν κάποιο εξάρτημα έχει θέμα, είναι πολύ πιθανό να ζορίζει τον μετασχηματιστή γιαυτό και ο θόρυβος που ακούς. Θα πρέπει επίσης να αισθάνεσαι αυξημένη θερμοκρασία στο πλαστικό περίβλημα του μετασχηματιστή.


Μηνύματα
427
Reaction score
425

Απο οτι λέει αυτός που έκανε reverse eng το τροφοδοτικό έχει το LM 7815 και το LM7915 στην έκδοση L που μοιάζουν με τρανζίστορ άρα μπορείς άφοβα να ρίξεις 18 volt AC. Στις φωτογραφίες που εμφανίζει το google φαίνονται τα δυο ολοκληρωμένα σταθεροποίησης αν θες δες ότι το δικό σου είναι όμοιο με αυτό
https://www.vinylengine.com/turntable_forum/gallery/image/15475
Στην κάτω αριστερή γωνία έχει τρεις αντιστάσεις στην συνέχεια 2 πυκνωτές τύπου φακής και μετά τα NL1 & NL2 που είναι οι σταθεροποιητές που λέμε.
Άρα μπορείς να του ρίξεις απο 17,5Volt DC έως 30Volt DC το μέγιστο.

Last edited:
