Βελτίωση οικιακής εγκαταστασής για επίγεια αναλογική + ψηφιακή

Μηνύματα
52
Reaction score
0
Η κοπέλα μου μένει στη Νοτιοανατολική Αττική. Άριστη οπτική επαφή με Υμηττο. Υπάρχει μια κεραία στο σπίτι που μοιράζεται σε τέσσερις πρίζες (μάλλον οι δύο είναι διελεύσεως και δίνουν σε άλλη μια πρίζα η κάθεμια).

Το καλώδιο από την κεραία και αυτά από τις πρίζες καταλήγουν όλα στο πατάρι και εκεί ενώνονται απευθείς χαλκό με χαλκό και τα πέντε χωρίς κάποιο διακλαδωτή.

Αυτό έχει σαν αποτέλεσμα:
1) η μια πρίζα να δίνει άριστη λήψη ψηφιακά/αναλογικά
2) μια άλλη να δίνει μέτριο αναλογικό/δεν έχει δοκιμαστεί ψηφιακό ακόμα
3) η τρίτη κάκιστο αναλογικό και κάκιστο ψηφιακό(τα ψηφιακά της ΕΡΤ ανοίγουν με λίγα σπασίματα και της DIGEA βγάζουν λίγα pixels πάνω πάνω) και
4) η τέταρτη δεν έχει κάποιον δέκτη πάνω της - δεν την έχω δοκιμάσει ακόμα.

Έκοψα την ένωση και συνέδεσα όλα τα καλώδια σε έναν διακλαδωτή 1 προς 4 με τα συνήθη βύσματα επίγειας τηλεόρασης αλλά ακόμα και η TV με την καλύτερη λήψη έδινε πολύ χιόνι και τα ξαναενωσα όπως πριν.

Τι διακλαδωτή μπορώ να βάλω ώστε να έχω (εφόσον όλες οι πρίζες και τα καλώδια είναι ΟΚ) το ίδιο ποιοτική λήψη σε όλες τις εξόδους?
Επίσης, υπάρχει κάποιο φτηνό εργαλείο με το οποίο μπορούμε να μετρήσουμε την καλωδίωση για να διαπιστώσουμε αν υπάρχουν αποκλίσεις απο πρίζα σε πρίζα?

Ευχαριστώ.


panosop

Συστημικός
Μηνύματα
5.555
Reaction score
629
Απάντηση: Βελτίωση οικιακής εγκαταστασής για επίγεια αναλογική + ψηφιακή

η τηλεόραση σου ή ενας επίγειος ψηφιακός δέκτης είναι το καλύτερο απο όλα για μετρήσεις, τα υπόλοιπα κοστίζουν...

Τωρα όσο αφορά τις συνδέσεις σαφώς στο πατάρι θα μπεί ενας διακλαδωτής, όμως να σε ρωτήσω, ενισχυτη δεν έχεις?

Οταν στέλνεις σήμα για τοσες πρίζες χρειάζεσαι ενισχυτη , άσχετα εαν κυττάει πρός Υμμητό. Εαν δεν βάλεις επάνω, δεν έχει ρευμα πχ., μπορείς να χρησιμοποιήσεις ενισχυτη γραμμής.
Τον χρειαζεσαι σίγουρα. Σκέψου μόνο τις απώλειες που έχεις, καλώδιο, πρίζες , διακλαδωτής.
http://www.elektronik.gr/eshop/index.php?main_page=product_info&cPath=845_10_13_1875&products_id=13712

Επίσης να εισαι σίγουρος ότι είναι διελεύσεως οι ενδιάμεσες πρίζες και τερματικές οι τελικές.

Με ενα πολύμετρο μπορείς να ελέγξεις εαν υπάρχουν βραχυκυκλώματα.


Μηνύματα
52
Reaction score
0
Κοίτα.
Τσέκαρα τα καλώδια και τα έβαζα ένα ένα πάνω στην κεραία για να δω σε ποια πρίζα πάει το καθένα και τις βρήκα. Τη μια μάλιστα, αυτή που δεν έχει δέκτη πάνω την άνοιξα και έχει μόνο ένα καλώδιο μέσα.

Για να καταλάβω: διελεύσεως είναι αυτές στις οποίες συνδέεται η κεραία και από την πρίζα φεύγει άλλο καλώδιο για κάποια άλλη πρίζα σωστά?

Ενισχυτής δεν υπάρχει. Είχε αγοραστεί ένας αλλά δεν μπήκε ποτέ. Έχει μία έξοδο αυτός.
Ήταν παρατημένος πολλά χρόνια στο πατάρι. Τον συνέδεσα με την κεραία και τη μία από τις πρίζες αλλά δεν έμεινα καθόλου ικανοποιημένος σε σύγκριση με τη λήψη χωρίς αυτόν.
Και έπαιξα και λίγο με τη ρύθμιση που έχει επάνω.

Με το πολύμετρο πως γίνεται να τσεκάρω τα καλώδια? Θέλω να πω, αφού από τη μία βάζουμε το πολύμετρο, στην άλλη μεριά του καλωδίου τι βάζουμε εφόσον είναι σε διαφορετικούς χώρους οι δύο άκρες.

Ευχαριστώ και πάλι.


Μηνύματα
1.577
Reaction score
3
Απάντηση: Βελτίωση οικιακής εγκαταστασής για επίγεια αναλογική + ψηφιακή

Αν εχεις 4 πριζες και οι δυο διελευσεως και οι άλλες δυο τερματικές, τότε θα έπρεπε να έχεις 2 καλώδια στο πατάρι. Και ένα φυσικά που έρχετε απο την κεραία σύνολο 3.

Τα 5 που περιγράφεις τι είναι? Μήπως δεν πηγαίνουν απο πρίζα σε πρίζα?
Ο ενισχυτής μάλλον ήταν χαλασμένος, δεν είνια λογικό να γίνετε αυτό που λες, εκτός και αν δεν δοκιμάζεις τα σωστά καλώδια.
Μήπως είναι σε πολυκατοικία και είναι κάθετες οι καλωδιώσεις?


Μηνύματα
52
Reaction score
0
Είναι μονοκατοικία με ισόγειο και πάνω όροφο. Οι πρίζες είναι 6 και λογικά είναι 2 τερματικές, 2 διελεύσεως και άλλες 2 που φεύγουν από τις διελεύσεως που δεν χρηιμοποιούνται.

Με τον ενισχυτή μάλλον τα σωστά καλώδια είχα δοκιμάσει γιατί όταν έπαιζα με το ρυθμιστή το χιονάκι αυξομειωνόταν στην μία TV που είχα συνδέσει εκείνη τη στιγμή. Δεν αποκλείεται να είναι χαλασμένος. Από ότι μου είπαν είναι πολλά χρόνια ξεχασμένος στο πατάρι.


panosop

Συστημικός
Μηνύματα
5.555
Reaction score
629
Απάντηση: Βελτίωση οικιακής εγκαταστασής για επίγεια αναλογική + ψηφιακή

καταρχήν ο ενισχυτης που αναφέρεις μπαίνει στο ρεύμα ή είναι παθητικός. Εαν δεν παίρνει ρεύμα είναι ενας απλός μίκτης, ή είναι ενισχυτης και του λείπει το τροφοδοτικό ή σε τελική φάση είναι χαλασμένος.
Δεν νοείται ενισχυτης να υποβαθμίζει, αντί να ενισχύει...:109:

Τωρα για να ξεκαθαρίσεις λίγο την κατάσταση. Βγάλε όλες τις πρίζες στον αερα, δηλαδή ξήλωσε τις να είναι τα άκρα των καλωδίων στον αερα και απο τις 2 πλευρες. Βγάλτες απο το τοίχο και δες ποσα καλώδια έχουν. Τελικά πόσες πρίζες έχεις 4 ή 6 ?

Κάνε ενα σχέδιο για αυτο και βάλε αριθμούς. Δες πόσα καλώδια εχεις που καταλήγουν επάνω. Πάρε ενα ενισχυτη με 2 εξόδους, εκτός εαν έχεις 4 καλώδια, οπότε θα τα βάλεις ενδιαμεσα ενα διαχωριστή (splitter) 1 είσοδος , 2 εξόδους.
Στις 2 εξόδους του ενισχυτη, τις 2 εισόδους του διαχωριστή.

Κατόπιν αφού όλες οι πρίζες θα είναι στον αέρα , με το πολύμετρο θα δείς εαν εχεις βραχυκύκλωμα, (στην θέση Ωμ μέχρι 20ΚΩ).

Εαν δεν σου βγάζει κάτι ώς αντίσταση και όλα είναι στο απειρο, τότε θα ξεκινάς να ενώνεις-βραχυκυκλώνεις τα καλώδια πρώτα απο εκείνη τη πρίζα που έχει 2 καλώδια μέσα. Μετά θα μετρήσεις απο επάνω να δεις ποιο καλώδιο σου δείχνει βραχυκυκλμα στο πολύμετρο, οπότε αυτο είναι. Αφου βρείς ποια καλώδια είναι που πηγαίνουν επάνω θα τα ενώσεις ανα 2 στο διαχωριστη και απο εκεί στην εξοδο του ενισχυτη.
Μετά θα δεις τις πρίζες διελευσεως με τον ίδιο τρόπο, θα τα ξαναενωσεις στις τερματικές ή διελευσεως πρίζες και είσαι αψογος...:109:


Μηνύματα
52
Reaction score
0
Ο ενισχυτής μπαίνει στο ρεύμα. Μπορεί μόλις ξαναβρεθώ στο σπίτι να τον βγάλω μια φωτο.

Οι πρίζες είναι 6 σύνολο. Μου είπαν πως οι δυο πρίζες (έστω η 4 και η 6) παίρνουν σήμα από δύο άλλες πρίζες (έστω την 3 και την 5) οι οποίες πάνε μετά στο πατάρι. Τέλος υπάρχουν άλλες δύο πρίζες (έστω η 1 και η 2) εκ των οποίων η μία είναι σίγουρα τερματική καθώς είναι στον αέρα το καλώδιο και την έχω δει.

Η 1 έχει επάνω της ενα TV Tuner αναλογικό με vga έξοδο και πάει σε οθόνη υπολογιστή.
Η λήψη είναι πολύ μέτρια. Θέλω να συνδέσω μια TV εκεί να δω τι σήμα θα δώσει καθώς αυτά τα tuners δεν με ικανοποιούσαν ποτέ.

Η 3 έχει χάλια αναλογική λήψη, μέτρια προς οριακή στην ΕΡΤ ψηφιακή και οριακή προς χάλια στην DIGEA.

H 5 έχει πολύ καλή αναλογική λήψη και φουλ σήμα στα ψηφιακά.

Στις 2, 4 και 6 δεν υπάρχει δέκτης.

... Πάρε ενα ενισχυτη με 2 εξόδους, εκτός εαν έχεις 4 καλώδια, οπότε θα τα βάλεις ενδιαμεσα ενα διαχωριστή (splitter) 1 είσοδος , 2 εξόδους.
Στις 2 εξόδους του ενισχυτη, τις 2 εισόδους του διαχωριστή...
Σου είναι εύκολο να επαναδιατυπώσεις αυτό γιατι κάπου στη μέση το έχασα...?


panosop

Συστημικός
Μηνύματα
5.555
Reaction score
629
Απάντηση: Βελτίωση οικιακής εγκαταστασής για επίγεια αναλογική + ψηφιακή

:109: ok...

Λοιπόν χρειάζεσαι ενισχυτη. Εχεις επάνω στο πατάρι, ρεύμα στον χωρο που καταλήγουν ολα τα καλώδια?

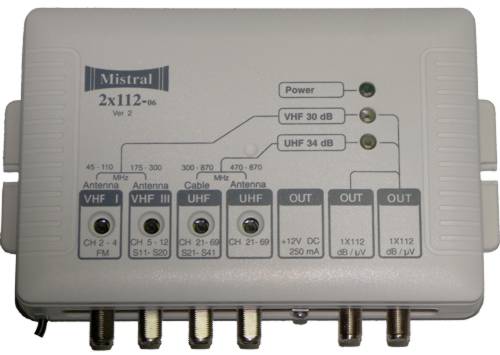

Εαν έχεις βάζεις ενα ενισχυτη σαν αυτόν...


http://www.elektronik.gr/eshop/index.php?main_page=product_info&cPath=845_10_13_1876&products_id=13716

Πόσα καλώδια έρχονται απο κάτω 2 ή 4 ?
Εαν έρχονται 2 τα συνδέεις με ενα διπλό διακλαδωτή στον ενισχυτη και είσαι οκ.
Εαν έρχονται 4 παίρνεις 1 τετραπλό διακλαδωτή...
Απλό ειναι.

Επίσης καλό θα ήταν να ακολουθησεις αυτο που σου είπα για τις πρίζες, έτσι ώστε να κάνεις μια και καλή μέτρηση και ξεκαθάρισμα.


Μηνύματα
52
Reaction score
0
Ευχαριστώ πολύ για τη βοήθεια.

4 καλώδια υπάρχουν στο πατάρι + αυτό που έρχεται από την κεραία.
Υπάρχει μια καλωδίωση για ρεύμα στο πατάρι στον αέρα + την λάμπα.

Είναι ασφαλές να πάρω ενισχυτή με μία έξοδο?
Εβλεπα κάτι ενισχυτές με 4 εξόδους που έχουν ξεχωριστό ρυθμιστή για κάθε έξοδο.
Χρειάζεται κάτι τέτοιο?


panosop

Συστημικός
Μηνύματα
5.555
Reaction score
629
Απάντηση: Βελτίωση οικιακής εγκαταστασής για επίγεια αναλογική + ψηφιακή

σίγουρα ενισχυτης με 4 εξόδους και ρυθμιστικά απολαβής σε κάθε έξοδο είναι το καλύτερο απο όλα. Αλλά όπως ξέρεις όλα είναι θεμα ...τιμής.
Εσυ αποφασίζεις...:109:

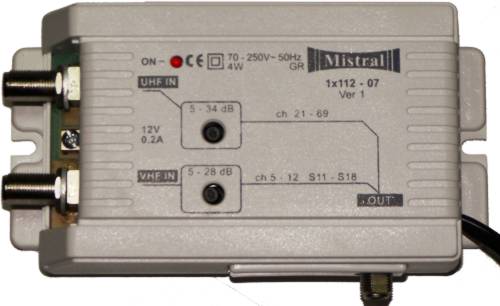

Εναλλακτικά μπορεί να μπεί αυτός με 4 εξόδους (η φωτο είναι με 2, εσυ θελεις με 4) ή αντίστοιχος...


http://www.elektronik.gr/eshop/index.php?main_page=product_info&cPath=845_10_13_1876&products_id=17875

Εγω νομίζω ότι έτσι όπως τα περιέγραψα θα κάνεις δουλειά. Εξάλλου τα κόστη είναι μικρά όπως βλέπεις.
Ο συγκεκριμένος ενισχυτης βγάζει μια εξοδο και μετά το splitter.
Καλύπτει μέχρι 10 πρίζες αφού βγάζει αρκετή ενίσχυση.
Δες αυτο που σου είπα με τις πρίζες , είναι σημαντικό γιατι μπορεί να υπάρχει πρόβλημα βραχυκυκλώματος ή απωλειών.


Μηνύματα
52
Reaction score
0
Για να μετρήσω με το πολύμετρο θα πρέπει να υπάρχει ενισχυτής από τη μία μεριά του καλωδίου?


panosop

Συστημικός
Μηνύματα
5.555
Reaction score
629
Απάντηση: Βελτίωση οικιακής εγκαταστασής για επίγεια αναλογική + ψηφιακή

όχι βεβαια, ολα θα είναι στον αέρα, θα μετρήσεις εαν έχεις βραχυκυκλωμα...


Μηνύματα
52
Reaction score
0
ΟΚ. Απλά δεν έχω ξαναπιάσει πολύμετρο στα χέρια μου. Θα ρωτήσω και κάποιους άλλους φίλους μου που έχουν πολύμετρο. Όταν έχω νέα θα ξαναποστάρω.

Ευχαριστώ θερμά.


Μηνύματα
52
Reaction score
0
Έψαχνα λίγο στο ίντερνετ πως λειτουργεί το πολύμετρο.
Για να δω αν κατάλαβα καλά αυτά που μου είπες:

Αφήνω όλες τις άκρες των καλωδίων στον αέρα και μετά πηγαίνω σε κάθε πρίζα.

Για να ελέγξω για βραχυκύκλωμα βάζω τον έναν ακροδέκτη του πολυμέτρου στον πυρήνα και τον άλλο στο μπλεντάζ κι αν η αντίσταση τείνει στο άπειρο τότε τα καλώδια μου είναι ΟΚ, σωστά?

Έπειτα σε μία μία πρίζα ενώνω το μπλεντάζ με τον πυρήνα και με τον ίδιο τρόπο ψάχνω τα καλώδιο στο πατάρι μέχρι να βρω το βραχυκύκλωμα ώστε να βρω ποια άκρη ταιριάζει με ποια, σωστά?

Ευχαριστώ για τη βοήθεια και την κατανόηση.


panosop

Συστημικός
Μηνύματα
5.555
Reaction score
629
Απάντηση: Βελτίωση οικιακής εγκαταστασής για επίγεια αναλογική + ψηφιακή

ακριβώς..... :126:



rose.athens

Super Moderator
Super Moderator
Μηνύματα
33.150
Reaction score
50.257
Για να μην ανοίγω καινούριο θέμα θα σας θέσω 2 ερωτήματα που αφορούν 2 ξεχωριστές εγκαταστάσεις.

1. Σε μονοκατοικία φεύγει από τον ενισχυτή ένα καλώδιο. Μεσολαβούν μέχρι την μία τερματική πρίζα που μας ενδιαφέρει 3 διελεύσεως. Αποτέλεσμα: η εικόνα στα αναλογικά κανάλια με ισχυρό σήμα είναι τέλεια, και με λίγο χιόνι στα υπόλοιπα - δεν με ενδιαφέρουν και τόσο. Στα ψηφιακά όμως, άλλοτε το σήμα είναι 100%, ενώ άλλοτε πέφτει στο 12-15%, οπότε "πιξελιάζει" η εικόνα. Αυτό δεν μπόρεσα να το διορθώσω ό,τι αυξομοίωση στην έξοδο του ενισχυτή και αν δοκίμασα. Μπορείτε να προτείνετε κάτι?

2. Στον επαγγελματικό μου χώρο φεύγει από την κεραία - απ' όπου χαριστικώς με άφησαν και τράβηξα μέσω splitter, χωρίς να υπάρχει ενισχυτής - ένα καλώδιο που καταλήγει σε μία πρίζα. Δυστυχώς το καλώδιο που τραβήχτηκε δεν είναι καλής ποιότητας, και περνάει μέσα από ψευδοροφές κλπ, οπότε δεν μπορεί να αλλαχτεί. Η εικόνα στα αναλογικά κανάλια είναι με λίγα χιόνια, αλλά στα ψηφιακά δεν υπάρχει καθόλου σήμα. Δοκίμασα ένα φθηνό ενισχυτή γραμμής, που όμως παραμόρφωσε την εικόνα των αναλογικών, ενώ στα ψηφιακά συνεχίζει να μην έρχεται σήμα. Αν δοκιμάσω άλλο ενισχυτή γραμμής θα γίνει κάτι? ¨εχετε κάποιον δοκιμασμένο να προτείνετε?

Σας ευχαριστώ εκ των προτέρων.


panosop

Συστημικός
Μηνύματα
5.555
Reaction score
629
Απάντηση: Βελτίωση οικιακής εγκαταστασής για επίγεια αναλογική + ψηφιακή

λοιπόν :
1) Απο ότι φαίνεται αυτες οι αυξομειώσεις στο σήμα οφείλονται στον ενισχυτη. Μάλλον εχει κάποιο πρόβλημα. Αναγκαστικά πρέπει να δοκιμάσεις κάποιον άλλον. Η κεραία σου βλέπει φαντάζομαι Υμμητό ή Αιγινα και όχι Πάρνηθα? Εαν βλέπει Πάρνηθα πρέπει να την γυρίσεις και ετσι μπορεί να εξηγηθεί η αλλαγή στο σήμα, γιατι θα το βλέπεις μέσω αντανακλάσεων στην κεραία.
Βεβαια οι αυξομειώσεις συμβαίνουν σε όλες τις πρίζες ή μονο στην τελευταία?

2) Τον ενισχυτη γραμμής θα τον βάλεις επάνω , αμέσως μετα το splitter για να σου ενισχυσει το σήμα που φευγει απο αυτον.
Εαν το βάλεις κάτω δεν έχει μεγάλο νόημα γιατι θα δημιουργεί ενδοδιαμόρφωση και θα επηρεάζονται τα καναλια μεταξύ τους, δλδ αυτο που βλέπεις. Επίσης η κεραία πρός τα που βλέπει?
Δοκίμασες με εσωτερική κεραία για τα επίγεια ?


rose.athens

Super Moderator
Super Moderator
Μηνύματα
33.150
Reaction score
50.257
Re: Απάντηση: Βελτίωση οικιακής εγκαταστασής για επίγεια αναλογική + ψηφιακή

λοιπόν :
1) Απο ότι φαίνεται αυτες οι αυξομειώσεις στο σήμα οφείλονται στον ενισχυτη. Μάλλον εχει κάποιο πρόβλημα. Αναγκαστικά πρέπει να δοκιμάσεις κάποιον άλλον. Η κεραία σου βλέπει φαντάζομαι Υμμητό ή Αιγινα και όχι Πάρνηθα? Εαν βλέπει Πάρνηθα πρέπει να την γυρίσεις και ετσι μπορεί να εξηγηθεί η αλλαγή στο σήμα, γιατι θα το βλέπεις μέσω αντανακλάσεων στην κεραία.
Βεβαια οι αυξομειώσεις συμβαίνουν σε όλες τις πρίζες ή μονο στην τελευταία?
Η κεραία βλέπει Υμηττό. Σε όλες τις άλλες περιπτώσεις το σήμα είναι στο 100%, αλλά από την τελευταία πρίζα διέλευσης μέχρι την τερματική μεσολαβούν περίπου 30 μέτρα.
Κάποια πρόταση για καλό ενισχυτή?

2) Τον ενισχυτη γραμμής θα τον βάλεις επάνω , αμέσως μετα το splitter για να σου ενισχυσει το σήμα που φευγει απο αυτον.
Εαν το βάλεις κάτω δεν έχει μεγάλο νόημα γιατι θα δημιουργεί ενδοδιαμόρφωση και θα επηρεάζονται τα καναλια μεταξύ τους, δλδ αυτο που βλέπεις. Επίσης η κεραία πρός τα που βλέπει?
Δοκίμασες με εσωτερική κεραία για τα επίγεια ?
Και εδώ η κεραία βλέπει Υμηττό. Δυστυχώς υπάρχουν 2 προβλήματα:
1. Στο σημείο που βρίσκεται η τηλεόραση υπάρχει έντονο πρόβλημα λήψης - να φανταστείς δεν πιάνουν ούτε τα κινητά - οπότε η λύση της εσωτερικής κεραίας αποκλείεται.
2. Υπάρχει λύση ενισχυτή γραμμής χωρίς την ανάγκη παροχής ρεύματος? Στο κτίριο με άφησαν με το ζόρι να τραβήξω καλώδιο, άρα ούτε λόγος για εγκατάσταση νέας κεραίας, ή παροχής ρεύματος στον ενισχυτή:110:


panosop

Συστημικός
Μηνύματα
5.555
Reaction score
629
Απάντηση: Βελτίωση οικιακής εγκαταστασής για επίγεια αναλογική + ψηφιακή

Η κεραία βλέπει Υμηττό. Σε όλες τις άλλες περιπτώσεις το σήμα είναι στο 100%, αλλά από την τελευταία πρίζα διέλευσης μέχρι την τερματική μεσολαβούν περίπου 30 μέτρα.
Κάποια πρόταση για καλό ενισχυτή?

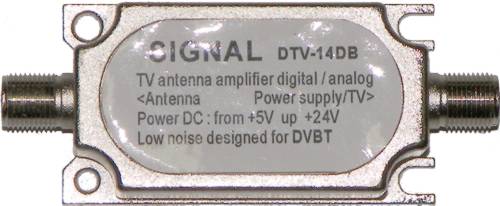

Νομίζω ο παρακάτω ενεργός ενισχυτης είναι αποδεκτός.
Απλώς θα πρέπει να το συνδέσεις απο την προ-τελευταια πρίζα πρός την τελευταια. Θα βγάλεις το καλώδιο που ερχεται, θα το βάλεις στην εισοδο του ενισχυτη (antenna) και την έξοδο του (PS/TV) θα τη συνδέσεις στο καλώδιο που πηγαίνει πρός την τελευταια πρίζα.Εκεί θα βάλεις και το τροφοδοτικό του.



http://www.elektronik.gr/eshop/index.php?main_page=product_info&cPath=845_10_13_1875&products_id=13711

Ο παραπάνω ενισχυτης τροφοδοτείται με τροφοδοτικό που μπαίνει κάτω, δίπλα στην τηλεόραση και στελνει ρευμα μέσω του καλωδίου RF, οπότε σου κάνει και για τις δυο περιπτώσεις. Βεβαια στο γραφειο θα μπεί μετά το διαχωριστή επάνω στην ταράτσα.
