Τεχνικό πρόβλημα που επιζητεί λύση:

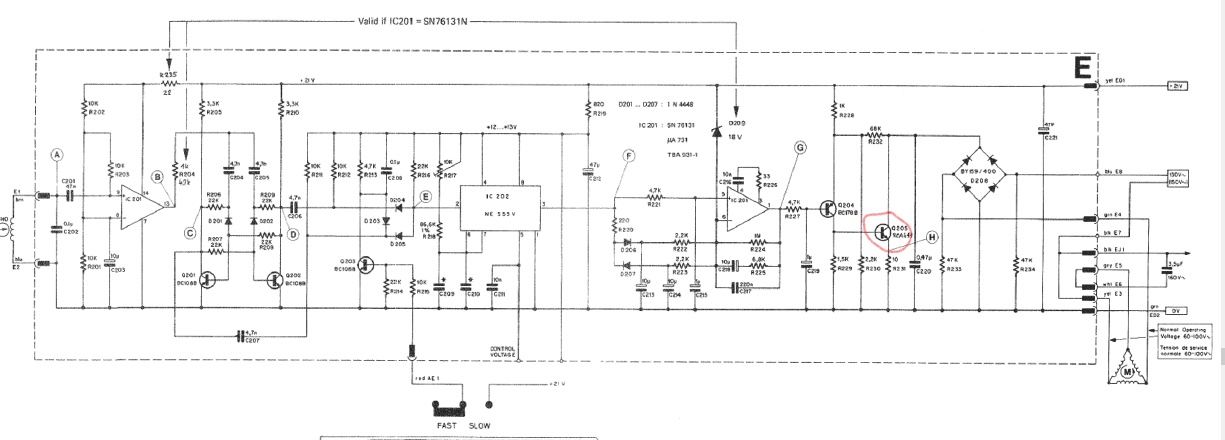

Μπομπινόφωνο Revox A77 mkiv με πρόβλημα στην πλακέτα που κανονίζει την ταχύτητα του capstan, συγκεκριμένα το τρανζίστορ Q205 όπως φαίνεται στο σχηματικό το οποίο είναι ένα RCA411 NPN bipolar είναι βραχυκυκλωμένο με αποτέλεσμα το μοτερ να δουλεύει μόνο σε μια ταχύτητα, το θέμα είναι ό,τι δε μπορώ να βρω εύκολα το ίδιο οπότε χρειάζομαι τη βοήθειά σας και να μου πείτε εάν μπορώ να χρησιμοποιήσω κάποιο από τα MJE18008 ή BUV48A, για ευκολία σας παραθέτω τα χαρακτηριστικά και των τριών καθώς και το σχηματικό του control board.
RCA411
Material of Transistor: Si
Polarity: NPN
Maximum Collector Power Dissipation (Pc): 125 W
Maximum Collector-Base Voltage |Vcb|: 300 V
Maximum Collector-Emitter Voltage |Vce|: 300 V
Maximum Emitter-Base Voltage |Veb|: 5 V
Maximum Collector Current |Ic max|: 7 A
Max. Operating Junction Temperature (Tj): 150 °C
Transition Frequency (ft): 1 MHz
Forward Current Transfer Ratio (hFE), MIN: 10
MJE18008
Material of Transistor: Si
Polarity: NPN
Maximum Collector Power Dissipation (Pc): 125 W
Maximum Collector-Base Voltage |Vcb|: 1000 V
Maximum Collector-Emitter Voltage |Vce|: 450 V
Maximum Emitter-Base Voltage |Veb|: 9 V
Maximum Collector Current |Ic max|: 10 A
Max. Operating Junction Temperature (Tj): 150 °C
Transition Frequency (ft): 13 MHz
Collector Capacitance (Cc): 150 pF
Forward Current Transfer Ratio (hFE), MIN: 14
BUV48A
Material of Transistor: Si
Polarity: NPN
Maximum Collector Power Dissipation (Pc): 150 W
Maximum Collector-Base Voltage |Vcb|: 1000 V
Maximum Collector-Emitter Voltage |Vce|: 450 V
Maximum Emitter-Base Voltage |Veb|: 7 V
Maximum Collector Current |Ic max|: 15 A
Max. Operating Junction Temperature (Tj): 200 °C
Transition Frequency (ft): 5 MHz
Collector Capacitance (Cc): 250 pF
Forward Current Transfer Ratio (hFE), MIN: 5
