Ο αγαπητός Νίκος, κατά κόσμον Laundryman, έχει στο χώρο εργασίας του ένα ηχοσύστημα που, ούτε λίγο ούτε πολύ, περιλαμβάνει τρεις ενισχυτές και δύο ζεύγη ηχείων. Αναλόγως δε των διαθέσεων ακούει με όλους τους παραπάνω συνδυασμούς.

Επειδή είχε βαρεθεί να αλλάζει καλώδια, με ρώτησε αν είναι εφικτή η κατασκευή ενός υψηλής ποιότητας επιλογέα, ο οποίος θα είχε επάνω του συνδεδεμένες όλες τις συσκευές και να επιλέγετε ο οποιοσδήποτε συνδυασμός αυτών.
Επιπλέον ήθελε ο ένας εκ των τριών ενισχυτών να μπορεί να λειτουργεί και με τα δύο ζεύγη ηχείων ταυτόχρονα.

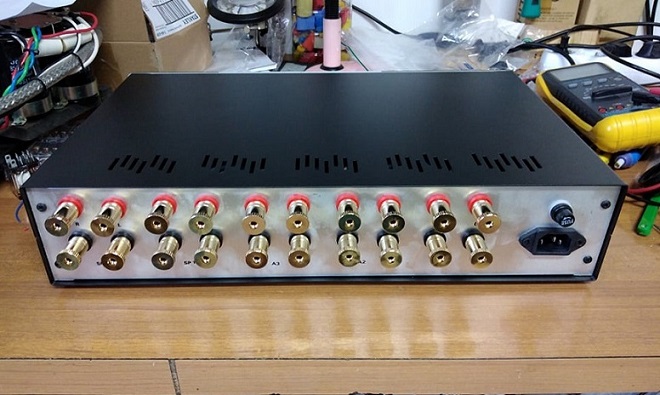

Έτσι σχεδιάστηκε και κατασκευάστηκε η παρακάτω συσκευή, με κύριο γνώμονα την ποιότητα και την προσοχή στην λεπτομέρεια.





Μηνύματα
962
Reaction score
979
Ε, μην είσαι δύσκολος, πε παραπά . . .
Βλέπω τροφοδοσία. Αρα ρελέδες. Τύπος; Τρόπος ελέγχου;
Δρομολόγηση γειώσεων;
"Φιλοσοφία" εναλλαγών; Μπρέικ-δεν-μέικ; Χρονικό διάκενο ίσως;
Φορτίο στους ασύνδετους, ή όχι;


daharis666

Επαγγελματίας Crystalator Μονολιθίξ
Moderator
Μηνύματα
28.011
Reaction score
57.916
Επειδή είχε βαρεθεί να αλλάζει καλώδια, με ρώτησε αν είναι εφικτή η κατασκευή ενός υψηλής ποιότητας επιλογέα, ο οποίος θα είχε επάνω του συνδεδεμένες όλες τις συσκευές και να επιλέγετε ο οποιοσδήποτε συνδυασμός αυτών.
Επιπλέον ήθελε ο ένας εκ των τριών ενισχυτών να μπορεί να λειτουργεί και με τα δύο ζεύγη ηχείων ταυτόχρονα.

γεροπαράξενος έγινε και αυτός.... :biggrin:


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.010
Reaction score
9.874
Όπως σωστά ειπώθηκε παραπάνω η επιλογή γίνεται από ρελέδες μιας και είναι ο καλύτερος τρόπος.

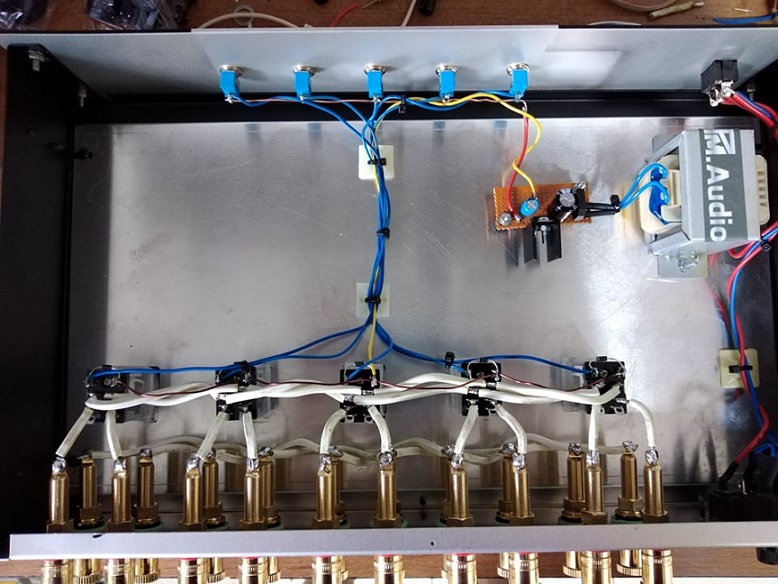

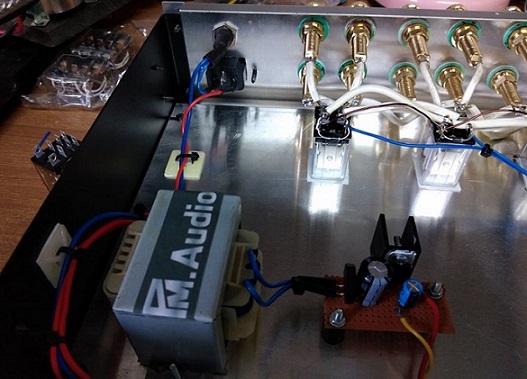

Για τον λόγο αυτό κατασκεύασα ένα σταθεροποιημένο τροφοδοτικό 24 Volts DC και 1 ampere, ικανό να λειτουργεί ταυτόχρονα ακόμα και τους πέντε ρελέδες, πράγμα που δεν θα συμβεί ποτέ βέβαια.
Εδώ φαίνεται όλη η γραμμή της τροφοδοσίας:


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.010
Reaction score
9.874
Για τον τρόπο ενεργοποίησης των ρελέδων η πρώτη μου σκέψη ήταν ένας περιστροφικός επιλογές 6 θέσεων (3 ενισχυτές Χ 2 ζεύγη ηχείων) και μια σειρά ledάκια για ένδειξη.
Αυτό μέχρι που ο Νίκος μου είπε πως θα ήθελε ο ένας ενισχυτής να μπορεί να λειτουργεί και με τα δύο ζεύγη ηχείων ταυτόχρονα, εκτός από το καθένα χωριστά.
Γιαυτό και τελικά χρησιμοποίησα 5 ξεχωριστούς διακόπτες, όπου ο καθένας αντιστοιχεί σε μια συσκευή.
Έτσι επιλεγείς όποιον ενισχυτή θέλεις με όποιο ζευγάρι ηχείων θέλεις, ακόμα και με τα δύο ζεύγη μαζί.
Επειδή είναι φανερό ποιος διακόπτης είναι ΟΝ και ποιος OFF θεώρησα περιττά τα ledάκια.


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.010
Reaction score
9.874

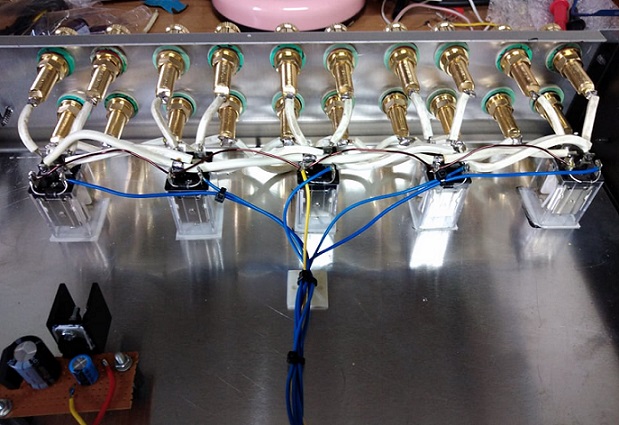

Το καλώδιο μεταξύ των μπορνών και των ηλεκτρονόμων κρατήθηκε στο ελάχιστο δυνατό μήκος, ενώ φρόντισα να είναι και ποιοτικό, επάργυρο Van Den Hul.
