Ερώτηση για προ

[andolian]

Καλησπέρα! Έχετε κάποια πρόταση (σχηματικο) για κατασκευή προ με χαμηλη αντίσταση εξόδου? Γύρω στα 100Ω υπολογίζω γιατί η αντίσταση εισόδου του τελικού μου είναι μόλις 2.2k Αν είναι και balanced ακόμα καλύτερα!!



[JOHN MARKOU]

sansui c2301 .100ωμς , έως 20v έξοδος , full balanced
Σχέδιο στο Hifi engine.



[andolian]

sansui c2301 .100ωμς , έως 20v έξοδος , full balanced
Σχέδιο στο Hifi engine.

John το τσέκαρα.. Εξαιρετικά δύσκολο έως απίθανο να μπορέσω να φτιάξω κατι τέτοιο.. Σε ευχαριστώ πολύ πάντως!!



[PeterMeni]

Υπάρχει και η λύση ενός ικανού απομονωτή (buffer), στην είσοδο του μηχανήματος.



[TGD]

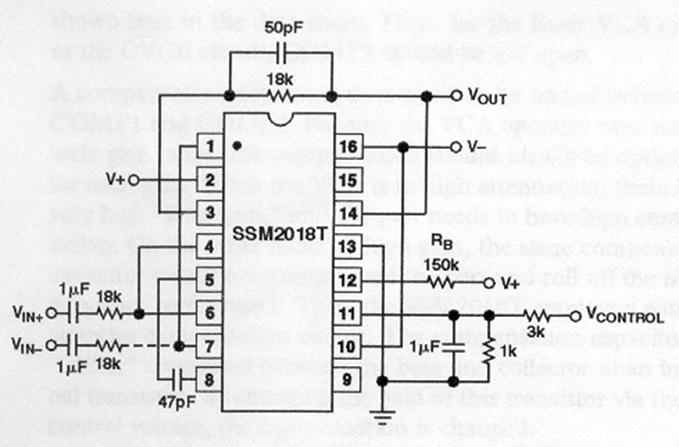

Πριν χρόνια είχα ψάξει και είχα βρει ένα εξαιρετικό ολοκληρωμένο που ήταν volume control αναλογικά ελεγχόμενο. Ήθελα 6 τέτοια που να ελέγχονται από κεντρικό ποτενσιόμετρο για πολυκάναλο. Τελικά δεν το έφτιαξα.

Τα σχόλια αυτού που το έφτιαξε:

Each VCA circuit is identical to the other five. I changed components as follows:

• All 18k resistors changed to 10k. (matched within 0.5%)
• 50pf changed to 47pf.
• 3k changed to 4.64k.
• 1k changed to 105k.
• 1uf capacitors omitted.
• 100 ohm resistor added in series between “Vout” and output jack.
• 0.01uf capacitors added between ground and V- and ground and V+ near each SSM2018T.
• With equal value resistors at the input and in the feedback loop the VCA will have 0db attenuation with Vcontrol equal to 0.0Vdc.
• The VCA has a -30mV/db control law so a control voltage equal to 2.4Vdc corresponds to -80db attenuation.
• Rb biases the gain core for either Class A or Class AB operation. (Use 150k for Class AB and 22k for Class A.)

The volume control consists of three main parts:

• +/-12Vdc power supply. (Obtainable from many sources or DIY.)
• Control voltage generator.
• VCA circuit using SSM2018T (six identical in this case.)

The voltage present at the (+) input of U1A varies from 0 to +4Vdc with operation of the control. The 10k resistor divider “tapers” the voltage into a logarithmic operation very similar to an audio taper pot.
The diode and 210k, 105k resistors and U1A scale the output voltage from 0 to -6Vdc. The 2.43k, 1k resistors and U1B scale the output voltage to its final values from 0 to 2.4Vdc. The voltage is then sent to the control portion of each VCA “Vcontrol.”



[andolian]

Πριν χρόνια είχα ψάξει και είχα βρει ένα εξαιρετικό ολοκληρωμένο που ήταν volume control αναλογικά ελεγχόμενο. Ήθελα 6 τέτοια που να ελέγχονται από κεντρικό ποτενσιόμετρο για πολυκάναλο. Τελικά δεν το έφτιαξα.
View attachment 229003

Τα σχόλια αυτού που το έφτιαξε:

Each VCA circuit is identical to the other five. I changed components as follows:

• All 18k resistors changed to 10k. (matched within 0.5%)
• 50pf changed to 47pf.
• 3k changed to 4.64k.
• 1k changed to 105k.
• 1uf capacitors omitted.
• 100 ohm resistor added in series between “Vout” and output jack.
• 0.01uf capacitors added between ground and V- and ground and V+ near each SSM2018T.
• With equal value resistors at the input and in the feedback loop the VCA will have 0db attenuation with Vcontrol equal to 0.0Vdc.
• The VCA has a -30mV/db control law so a control voltage equal to 2.4Vdc corresponds to -80db attenuation.
• Rb biases the gain core for either Class A or Class AB operation. (Use 150k for Class AB and 22k for Class A.)

The volume control consists of three main parts:

• +/-12Vdc power supply. (Obtainable from many sources or DIY.)
• Control voltage generator.
• VCA circuit using SSM2018T (six identical in this case.)

View attachment 229004

The voltage present at the (+) input of U1A varies from 0 to +4Vdc with operation of the control. The 10k resistor divider “tapers” the voltage into a logarithmic operation very similar to an audio taper pot.
The diode and 210k, 105k resistors and U1A scale the output voltage from 0 to -6Vdc. The 2.43k, 1k resistors and U1B scale the output voltage to its final values from 0 to 2.4Vdc. The voltage is then sent to the control portion of each VCA “Vcontrol.”

Σε ευχαριστώ φίλε μου αλλά έχει μεγάλη αντίσταση εξόδου και δεν θα οδηγήσει σωστά τον τελικό μου..

Υπάρχει και η λύση ενός ικανού απομονωτή (buffer), στην είσοδο του μηχανήματος.

Πέτρο έχεις υπόψιν κάποιο σχέδιο? Ο τελικός είναι ο the end millennium της lc audio αν τον γνωρίζεις.



[PeterMeni]

Πέτρο έχεις υπόψιν κάποιο σχέδιο? Ο τελικός είναι ο the end millennium της lc audio αν τον γνωρίζεις.

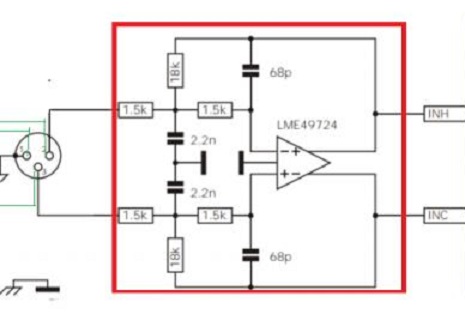

Το σχέδιο είναι σχετικά απλό. Ο τελεστικός LM49724 κάνει ακριβώς ότι θέλεις για ισορροπημένη είσοδο και οδηγεί φορτία από 600 Ωμ.
Παρακάτω είναι μια πρόταση για την είσοδο των ncore που σίγουρα σου κάνει.

Θα χρειαστεί διπλή τροφοδοσία που θα φτιάξεις ή από την αρχή ή θα πάρεις από την τάση του τελικού. Θα την μειώσεις αρχικά στα +-22 volts με αντιστάσεις και στην συνέχεια θα την σταθεροποιήσεις στα +-15 με απλά τσιπάκια 7815 και 7915.
Δες επίσης αν το τροφοδοτικό του τελικού σου έχει τέτοιες τάσεις, όπως +-12 volts, που επίσης σου κάνουν.



[toulou]

Βρίσκεις LM49724 (γνήσιο) αυτή την εποχή;



[andolian]

Το σχέδιο είναι σχετικά απλό. Ο τελεστικός LM49724 κάνει ακριβώς ότι θέλεις για ισορροπημένη είσοδο και οδηγεί φορτία από 600 Ωμ.
Παρακάτω είναι μια πρόταση για την είσοδο των ncore που σίγουρα σου κάνει.
View attachment 229012
Θα χρειαστεί διπλή τροφοδοσία που θα φτιάξεις ή από την αρχή ή θα πάρεις από την τάση του τελικού. Θα την μειώσεις αρχικά στα +-22 volts με αντιστάσεις και στην συνέχεια θα την σταθεροποιήσεις στα +-15 με απλά τσιπάκια 7815 και 7915.
Δες επίσης αν το τροφοδοτικό του τελικού σου έχει τέτοιες τάσεις, όπως +-12 volts, που επίσης σου κάνουν.

Πολύ καλό!! Θα τοποθετηθεί Στον παθητικό προ που εχω.. Για unbalanced είσοδο θα χρειαστώ ξεχωριστό κύκλωμα στην είσοδο του lme?



[PeterMeni]

Βρίσκεις LM49724 (γνήσιο) αυτή την εποχή;

Το ορθότερο θα ήταν να αναζητηθεί ως LME49724.
https://gr.mouser.com/c/semiconduct...plifiers/?m=Texas Instruments&series=LME49724

https://gr.rsdelivers.com/product/t...uments-differential-amplifier-50mhz-8/8247020



[PeterMeni]

Πολύ καλό!! Θα τοποθετηθεί Στον παθητικό προ που εχω.. Για unbalanced είσοδο θα χρειαστώ ξεχωριστό κύκλωμα στην είσοδο του lme?

Ναι, θέλει μετατροπή από ανισόρροπο σε ισορροπημένο.



[kimon]

Ναι, θέλει μετατροπή από ανισόρροπο σε ισορροπημένο.

Ξέρω ότι άλλο εννοείς, αλλά είναι πολύ πετυχημένο!



[toulou]

Το ορθότερο θα ήταν να αναζητηθεί ως LME49724.
https://gr.mouser.com/c/semiconductors/audio-ics/audio-amplifiers/?m=Texas Instruments&series=LME49724

https://gr.rsdelivers.com/product/t...uments-differential-amplifier-50mhz-8/8247020

"On Order" ο ένας, "Προσωρινά εκτός αποθέματος" ο άλλος.
Δύσκολες μέρες. . .



[andolian]

Ναι, θέλει μετατροπή από ανισόρροπο σε ισορροπημένο.



[toulou]

"On Order" ο ένας, "Προσωρινά εκτός αποθέματος" ο άλλος.
Δύσκολες μέρες. . .

Από την άλλη . . . σε στοκ και στα 2,1€ ο LM4562 , στα 1,44€ ο ΟΡΑ2607



[STENTOR]

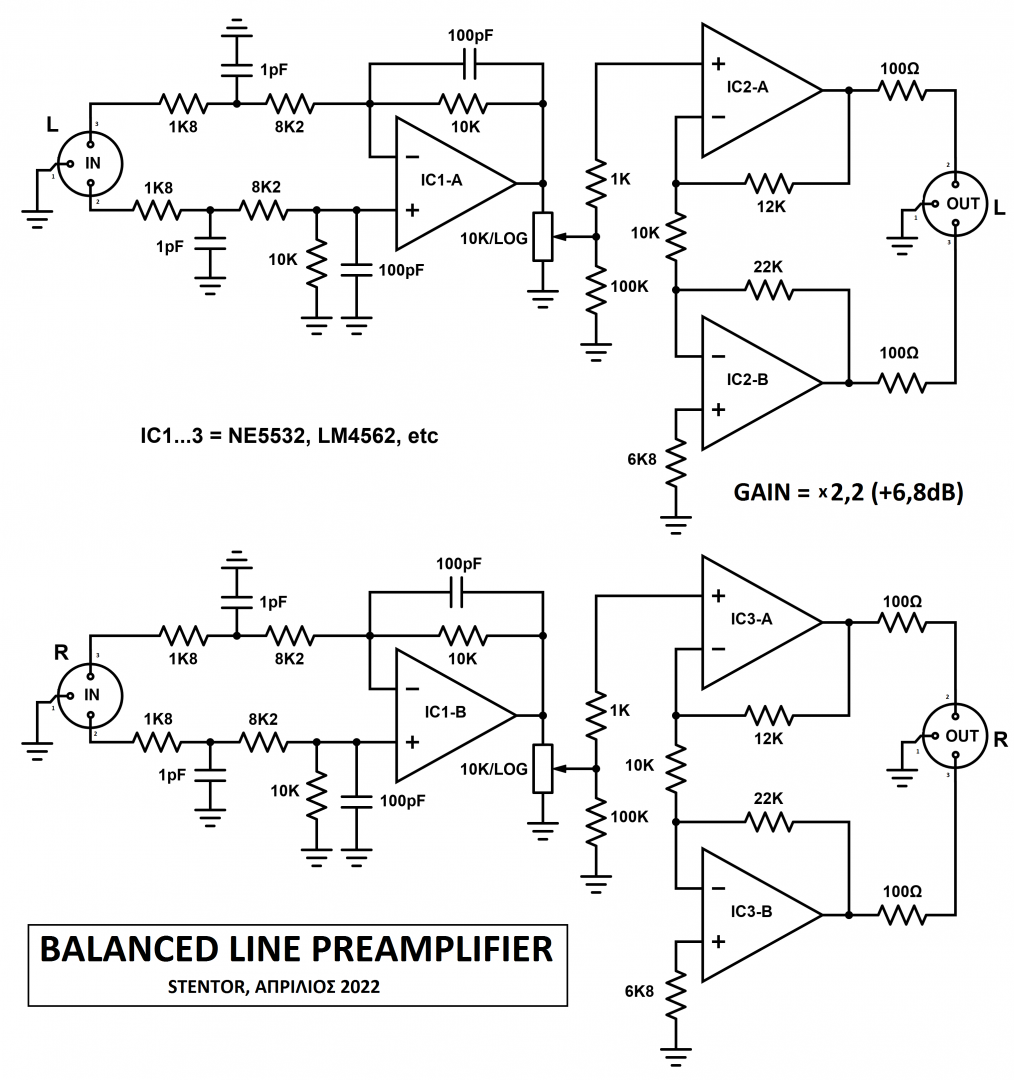

Ένα απλό σχέδιο με αξιοπρεπή απόδοση και απλά υλικά. Δεν το έχω κατασκευάσει αλλά θεωρητικά, με τη κατάλληλη και προσεγμένη τροφοδοσία, δεν έχει κανένα λόγο να μη δουλέψει σωστά.
