Ηχείο Βάσης V. F. M.

PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Μια που είχε καιρό να παρουσιαστεί κάτι νέο στη κατηγορία (κάποιος το είπε αυτό) σκέφτηκα το εν λόγο ηχείο.
Για όσους αναρωτιούνται τι σημαίνει V.F.M. είναι τα αρχικά του Value For money, ο χαρακτηρισμός δηλαδή που δίνεται όταν κάτι αξίζει με το παραπάνω τα χρήματα του.

Το εν λόγο ηχείο κατά τη γνώμη μου, και όχι μόνο, πληρεί, και με το παραπάνω, τον χαρακτηρισμό αυτό.

Βέβαια δεν αναφέρομαι μόνο στην σύγκριση που μπορεί να γίνει με αντίστοιχου κόστους ηχεία του εμπορίου, αφού κάτι τέτοιο αδικεί κατάφωρα τα δεύτερα, αλλά και κρινόμενο ακόμα και ως ιδιοκατασκευή.



PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Απάντηση: Ηχείο Βάσης V. F. M.

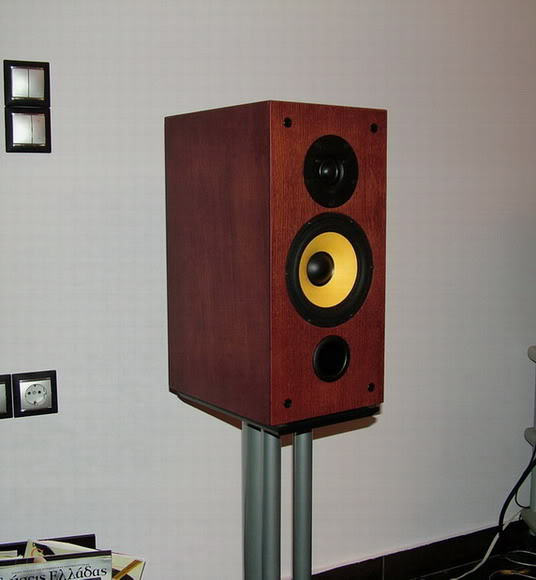

Ηχείο βάσης λοιπόν μέτριου όγκου, δύο δρόμων και δύο μεγαφώνων με φόρτιση καμπίνας ανάκλασης χαμηλών.

Τα μεγάφωνα...
ένα Woofer 6,5 ιντσών από χαρτί με επικάλυψη κεραμικού της Spicom και ένα Tweeter 1 ίντσας μαλακού θόλου της Vifa.

Το κύκλωμα διαχωρισμού είναι δεύτερης τάξης με συχνότητα κρος τους 2300 Hz.

Η καμπίνα είναι 17 λίτρα με διαστάσεις εξωτερικές:
45 cm στο ύψος, 22 cm στο πλάτος και 30 cm στο βάθος.
Είναι κατασκευασμένη από επενδεδυμένο MDF 2,1 cm ενώ φέρει εσωτερικές νευρώσεις.



PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Απάντηση: Ηχείο Βάσης V. F. M.

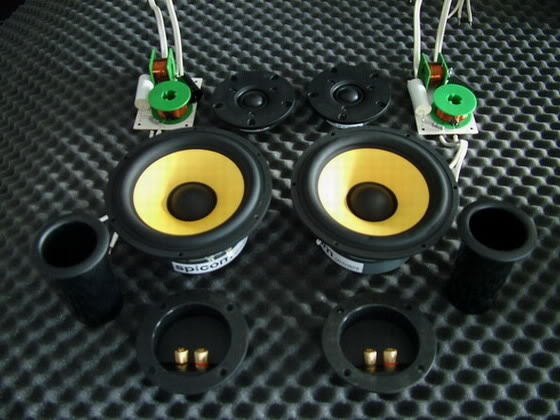

Τα υλικά που το αποτελούν.
Μεγάφωνα, κυκλώματα διαχωρισμού, σωλήνες συντονισμού ηχοαπορροφητικό και μπόρνες.


Μηνύματα
925
Reaction score
43
Απάντηση: Ηχείο Βάσης V. F. M.

:607: αναμένω με αγωνία τις εντυπώσεις σου και αν μπορείς 2 λόγια για την κατασκευή και το κόστος !


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Απάντηση: Ηχείο Βάσης V. F. M.

:607: αναμένω με αγωνία τις εντυπώσεις σου και αν μπορείς 2 λόγια για την κατασκευή και το κόστος !
Πολύ φοβάμαι πως οι εντυπώσεις μου σε κάτι που έχω σχεδιάσει-κατασκευάσει δεν θα είναι αντικειμενικές.
Όσο για το κόστος θα αναφερθεί αφού δούμε κάποια πράγματα.


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Απάντηση: Ηχείο Βάσης V. F. M.

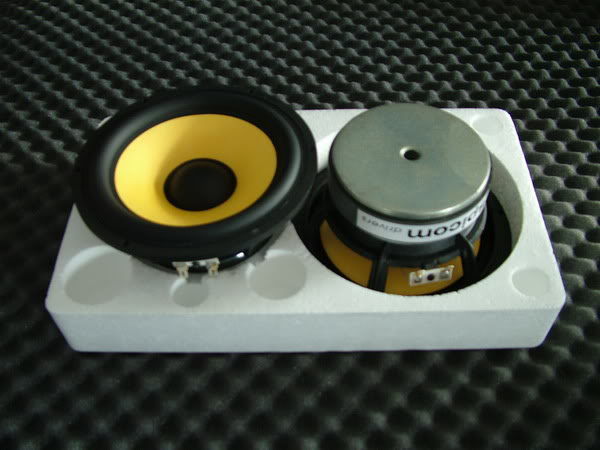

Το Woofer του ηχείου είμαι μια μονάδα 6,5 ιντσών της Spicom με χάρτινο κώνο και κεραμική επίστρωση.
Το σασί του είναι χυτοπρεσαριστό πολύ καλής ποιότητας και η ανάρτηση του Rubber (λάστιχο).
Ο μαγνήτης του είναι μεγάλου μεγέθους ενώ ο οπλισμός του φέρει και οπή αερισμού του πηνίου φωνής.
Η ευαισθησία τους είναι στα 89,5 db και είναι ιδιαίτερα ανθεκτικά.


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Απάντηση: Ηχείο Βάσης V. F. M.

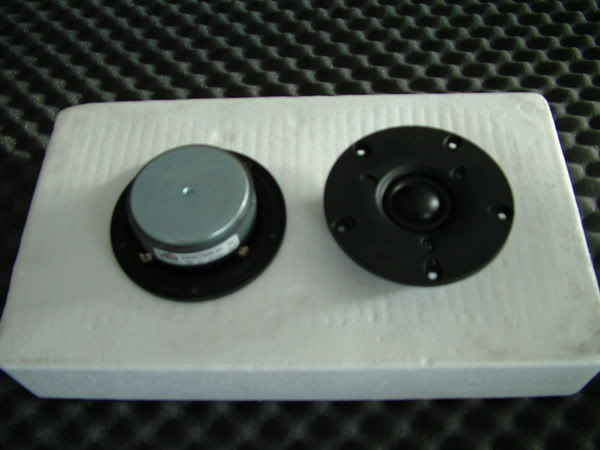

To tweeter του ηχείου είναι το πολύ γνωστό Vifa DX25T.
Επιλέχθηκε λόγο του χαμηλού συντονισμού του, της πολύ καλής διασποράς του και βέβαια της λογικής τιμής.


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Απάντηση: Ηχείο Βάσης V. F. M.



Το κύκλωμα διαχωρισμού του ηχείου.
Περιλαμβάνει δύο πυκνωτές, δύο πηνία και δύο αντιστάσεις ενώ είναι υλοποιημένο σε πλακέτα.
Είναι δεύτερης τάξης και ως προς τους δύο κλάδους και αποτελείται από πηνία αέρος, πυκνωτή ΜΚΡ εν σειρά στο tweeter και ΜΚΤ παράλληλα στο woofer ενώ οι αντιστάσεις είναι μη επαγωγικές.
H εσωτερική καλωδίωση είναι η SNOWLINE του Van Den Hul και είναι επάργυρη.

...με δυο λόγια ποιότητα υλικών που συναντώνται σε ηχεία του εμπορίου με κόστος άνω των 3000 ευρώ.




PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Απάντηση: Ηχείο Βάσης V. F. M.

:607: αναμένω με αγωνία τις εντυπώσεις σου και αν μπορείς 2 λόγια για την κατασκευή και το κόστος !
Λοιπόν το λιανικό κόστος απόκτησης όλων των υλικών, όπως φαίνονται στην απάντηση 5, είναι γύρω στα 340 ευρώ.
Απομένουν οι καμπίνες που εξαρτάται από τον καθένα τι φινίρισμα θέλει να τους δώσει.

Με συνολικό κόστος γύρω στα 460-480 ευρώ έχετε το αποτέλεσμα που φαίνεται στις φωτογραφίες.

Last edited:
  • Like
Reactions: PPG

Μηνύματα
925
Reaction score
43
Απάντηση: Ηχείο Βάσης V. F. M.

Καταπληκτικό !!!
με μικρό κόστος αρκετά μεγάλος ήχος ...
και αφού δεν θες να πεις την γνώμη σου για την απόδοσή τους, (εγώ πάντως σε προτρέπω να πεις και ο καθένας κρίνει αναλόγως) τουλάχιστον πως θα τα τοποθετούσες στην αγορά δλδ, κοντά σε πια γνωστά μοντέλα μοιάζει ο ήχος τους ?

Βλέποντας την κατασκευή σου σκέφτηκα .....αν ήθελα να χρησιμοποιήσω μια υπάρχουσα καμπίνα, αλλά να βάλω νέα μεγάφωνα και x-over πόσο έυκολα θα ήταν?
Αρκεί να πάω με τα παλιά μεγάφωνα σε μαγαζί και να βρούμε άλλα καλύτερα?
Θα μπορούσε να μπεί πχ μεγαλύτερο μεγάφωνο ή περισότερα ? (υποθέτω πως όχι λόγο σχεδίασης της υπάρχουσας καμπίνας ... αλλά για πες )




PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Re: Απάντηση: Ηχείο Βάσης V. F. M.

Καταπληκτικό !!!
με μικρό κόστος αρκετά μεγάλος ήχος ...
και αφού δεν θες να πεις την γνώμη σου για την απόδοσή τους, (εγώ πάντως σε προτρέπω να πεις και ο καθένας κρίνει αναλόγως) τουλάχιστον πως θα τα τοποθετούσες στην αγορά δλδ, κοντά σε πια γνωστά μοντέλα μοιάζει ο ήχος τους ?
Την γνώμη τους μπορούν να πουν κάποιοι συμφουρίτες που τα έχουν ακούσει, και δεν είναι λίγοι αυτοί.
Το ηχείο αυτό έπαιζε μουσική στο χώρο που είχε παραχωρηθεί στο AVSITE στο Hi-End show του 2009.
Θα ψάξω να βρω και σχετικές φωτογραφίες να ανεβάσω.

Ο ήχος του τώρα θεωρώ πως δεν έχει ομοιότητες με κάποιο γνωστό ηχείο.
Έχει δε στηθεί έτσι ώστε να συνεργάζεται απροβλημάτιστα και με μικρής ισχύος ενισχυτές, και λαμπάτους ακόμα, αφού είναι πολύ εύκολο φορτίο και αρκετά ευαίσθητο.
Για να καταλάβεις στην έκθεση του 2009 έπαιζε απροβλημάτιστα με τον Dared MP-5 που είναι υβριδικός με 13 watt στο κανάλι.


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Re: Απάντηση: Ηχείο Βάσης V. F. M.

Βλέποντας την κατασκευή σου σκέφτηκα .....αν ήθελα να χρησιμοποιήσω μια υπάρχουσα καμπίνα, αλλά να βάλω νέα μεγάφωνα και x-over πόσο έυκολα θα ήταν?
Αρκεί να πάω με τα παλιά μεγάφωνα σε μαγαζί και να βρούμε άλλα καλύτερα?
Θα μπορούσε να μπεί πχ μεγαλύτερο μεγάφωνο ή περισότερα ? (υποθέτω πως όχι λόγο σχεδίασης της υπάρχουσας καμπίνας ... αλλά για πες )
Δεν είναι καθόλου εύκολο αυτό που θέλεις. Το κάθε μεγάφωνο έχει τα δικά του χαρακτηριστικά και δεν υπάρχει έτοιμο κροσόβερ που να μπορεί να ταιριάξει με τα συγκεκριμένα.
Θα πρέπει να γίνει σχετική μελέτη και στη συνέχεια μετρήσεις.
Το να ταιριάξεις κάποιο μεγάφωνο σε μια καμπίνα με συγκεκριμένα λίτρα μπορεί να γίνει ευκολότερα.


Μηνύματα
291
Reaction score
7
Απάντηση: Ηχείο Βάσης V. F. M.

Ωραια υλοποιηση!:607:

Αν οχι προσωπικες εντυπωσεις τοτε ισως καποια μετρηση??


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.326
Re: Απάντηση: Ηχείο Βάσης V. F. M.

Μου αρέσει που υπάρχει έστω και ένας που ενδιαφέρεται για μετρήσεις.
Δεν σου υπόσχομαι μιας και το ηχείο έχει τελειώσει τον Οκτώβριο του 2009 και έκτοτε δεν το μέτρησα ξανά. Το κακό είναι πως δεν κρατάω αρχείο.:107:

Πάντως έχει ομαλότατη απόκριση +-1,5 db σε όλο το φάσμα, με την ευαισθησία του να είναι στα 89,5 db, την αντίσταση του πάνω από τα 7 Ω σε όλο το φάσμα και τη φάση να φεύγει 42 μοίρες μόνο στο συντονισμό του woofer και από εκεί και πάνω άψογη συμπεριφορά.
