Κατασκευή κλιμακωτού stereo volume control

[bono]

Κάμποσο καιρό τώρα αντιμετώπιζα προβλήματα με το Alps blue 50KA ποτενσιόμετρο έντασης στον προενισχυτή Magnum MP 330 κι έχοντας διαβάσει αρκετά άρθρα στο διαδίκτυο αποφάσισα την αντικατάστασή του με ένα δικής μου κατασκευής stepped attenuator τύπου σκάλας με αντιστάσεις.
Για την κατασκευή του επέλεξα έναν make before brake περιστροφικό διακόπτη 4ων μπλοκ και 24 θέσεων με κριτήριο τις διαστάσεις του λόγω στενότητας χώρου, για αντιστάσεις κατέληξα στην επιλογή metal film Vishay/Dale 1/4W 2% αφού στάθηκε αδύνατο να βρω ετοιμοπαράδοτες 1/4W 1% σε όλες τις τιμές που ήταν απαραίτητες για την κατασκευή.

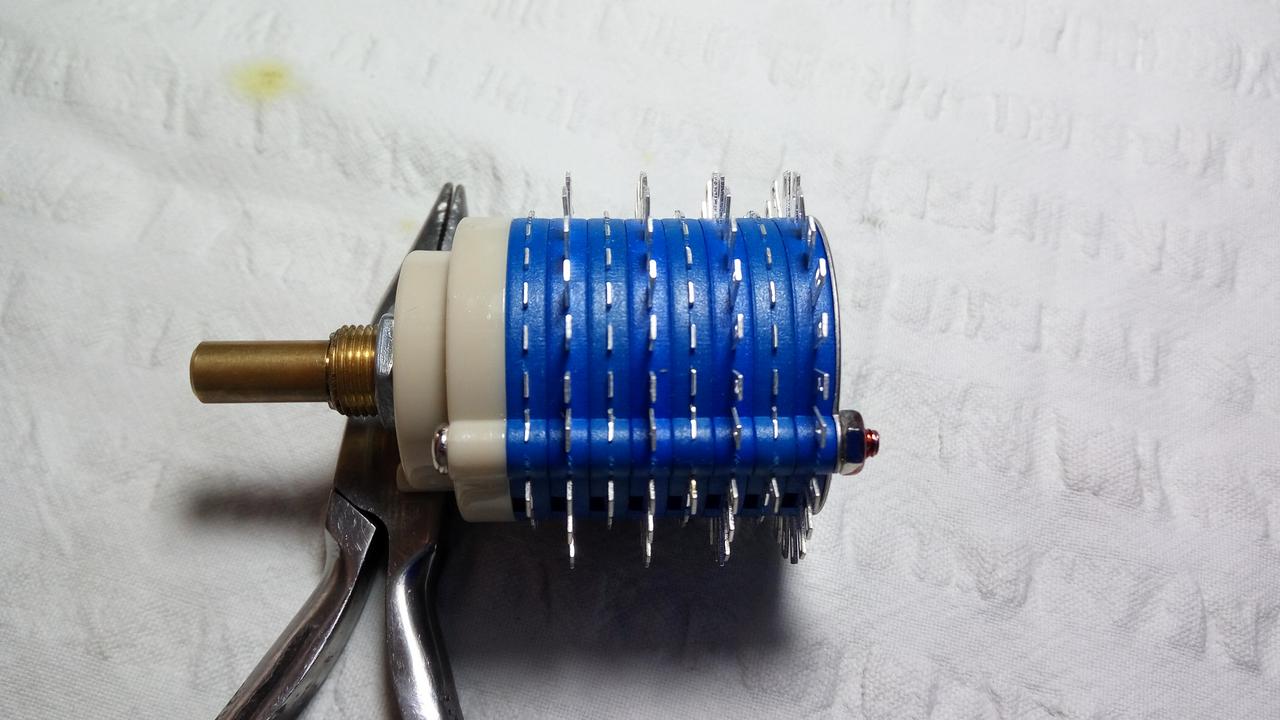

Εδώ ο διακόπτης γυμνός από αντιστάσεις

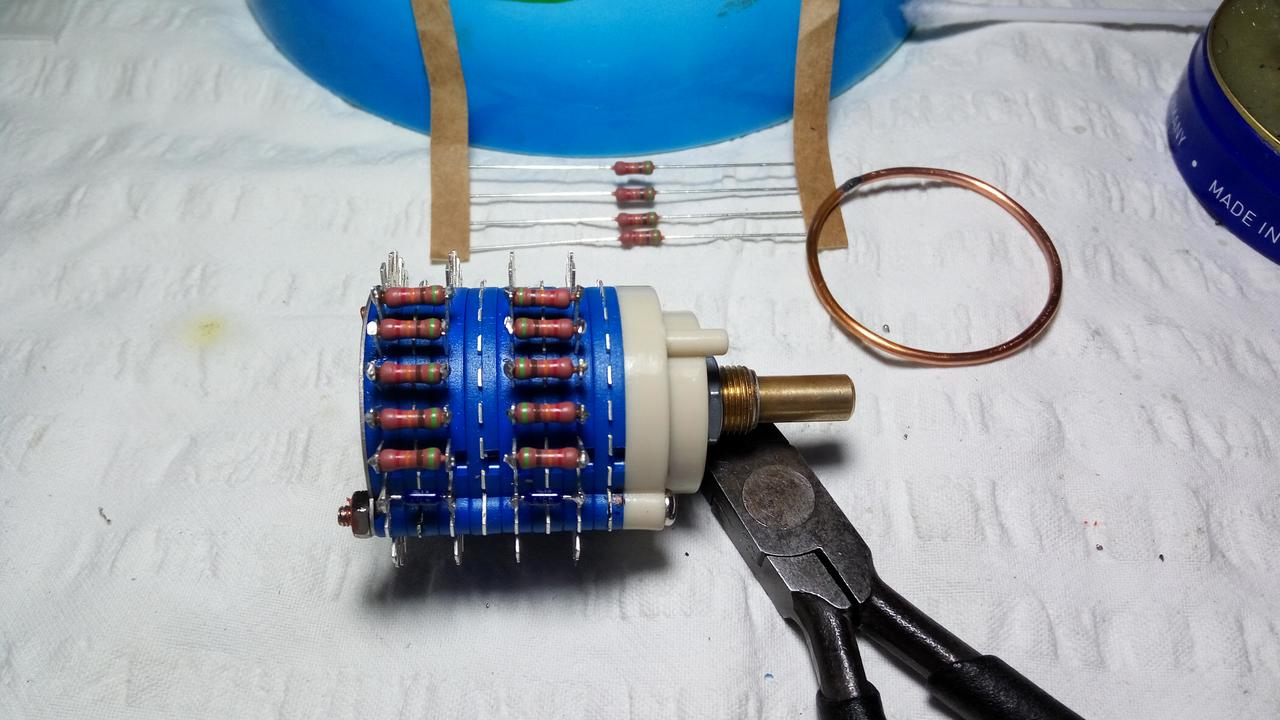

Πάμε τώρα σε μερικές φωτογραφίες με τα στάδια κατασκευής

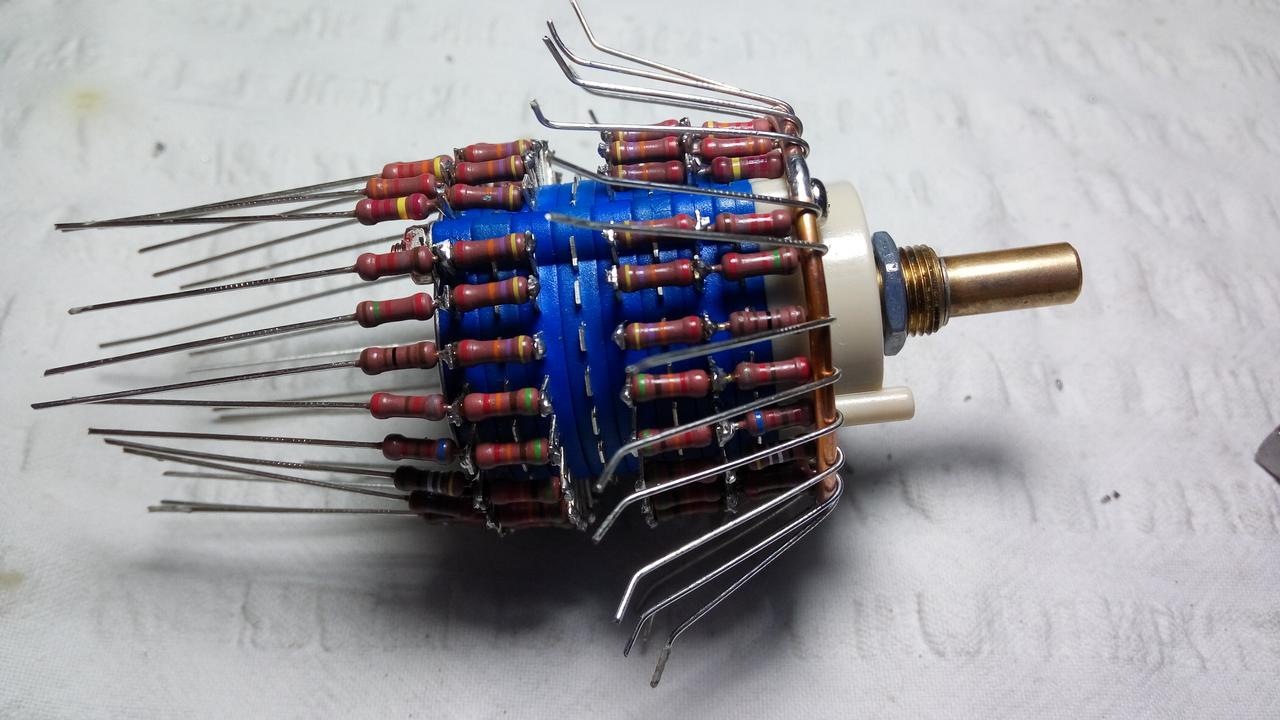

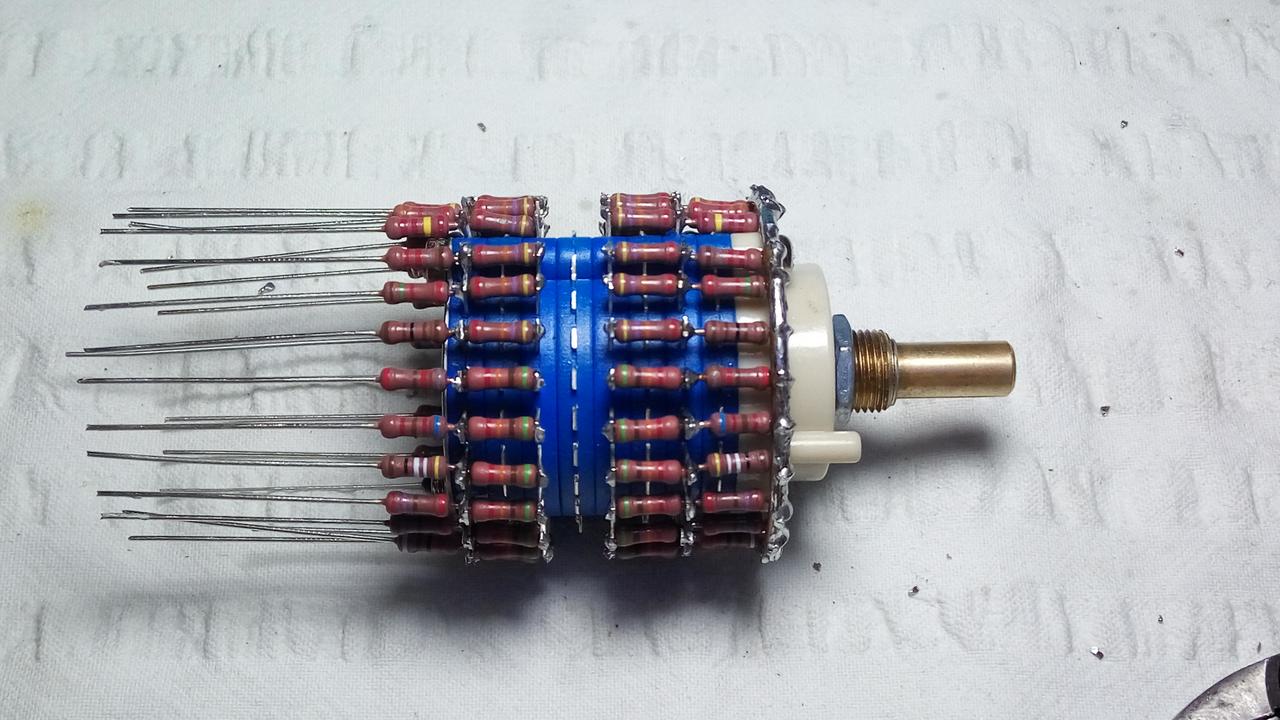

Χτίζοντας ταυτόχρονα και τα δυο κανάλια

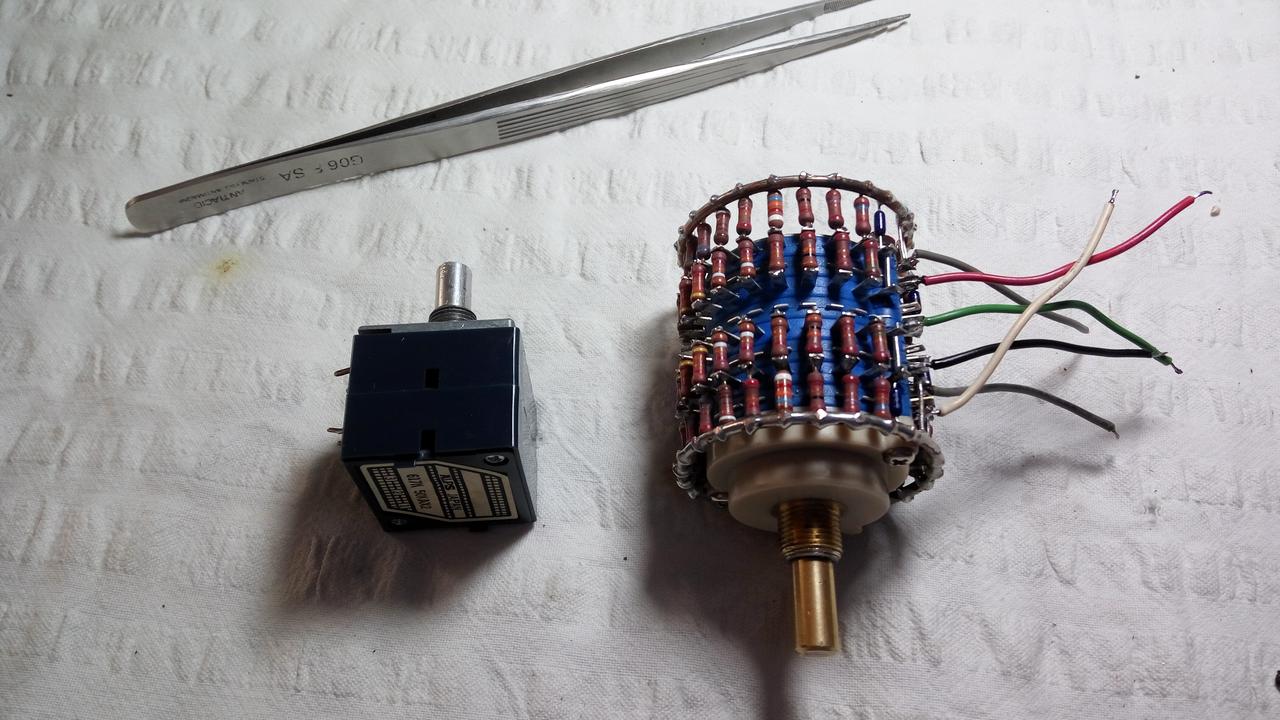

Εδώ ολοκληρωμένη η κατασκευή δίπλα στο Alps blue για σύγκριση των μεγεθών τους

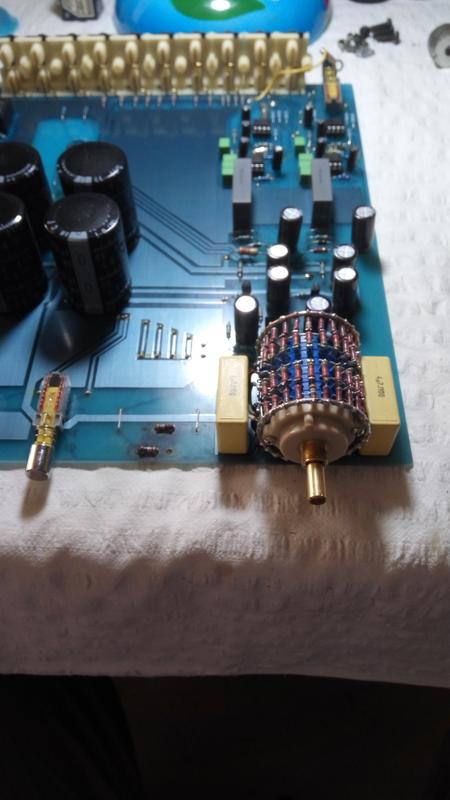

Τοποθετημένο στην πλακέτα του προενισχυτή

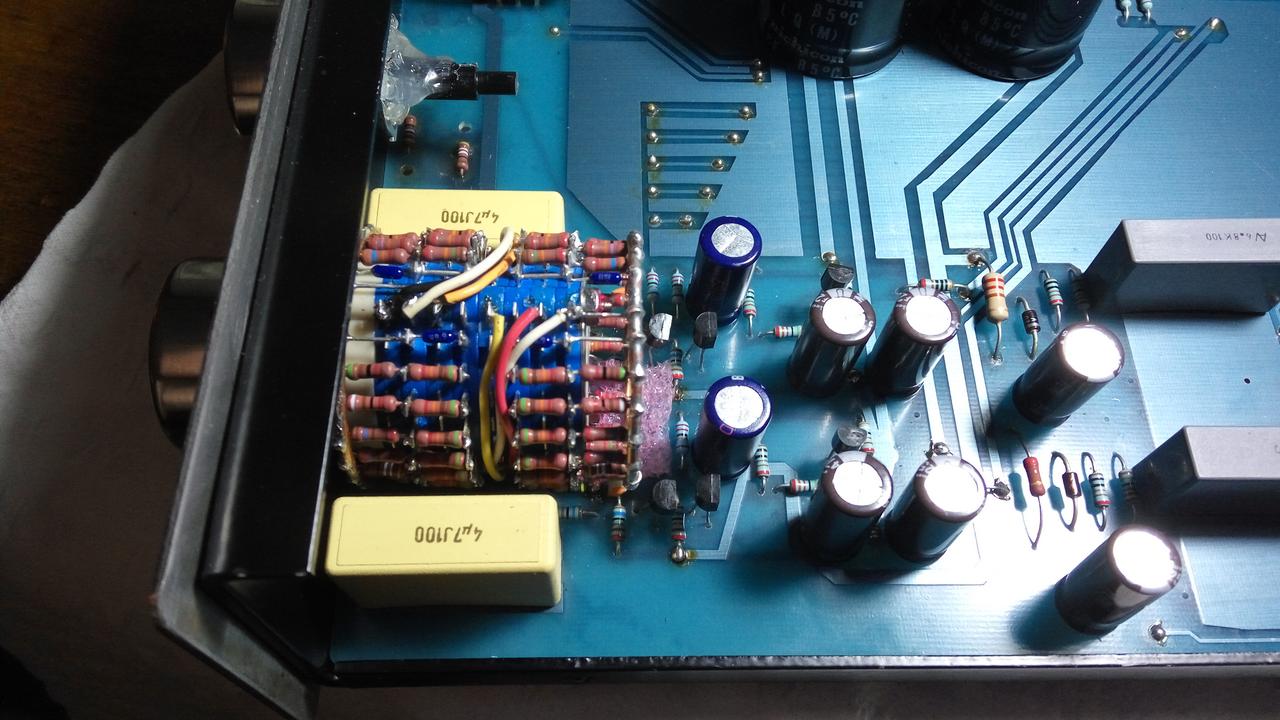

Με την πλακέτα τοποθετημένη στο σασί

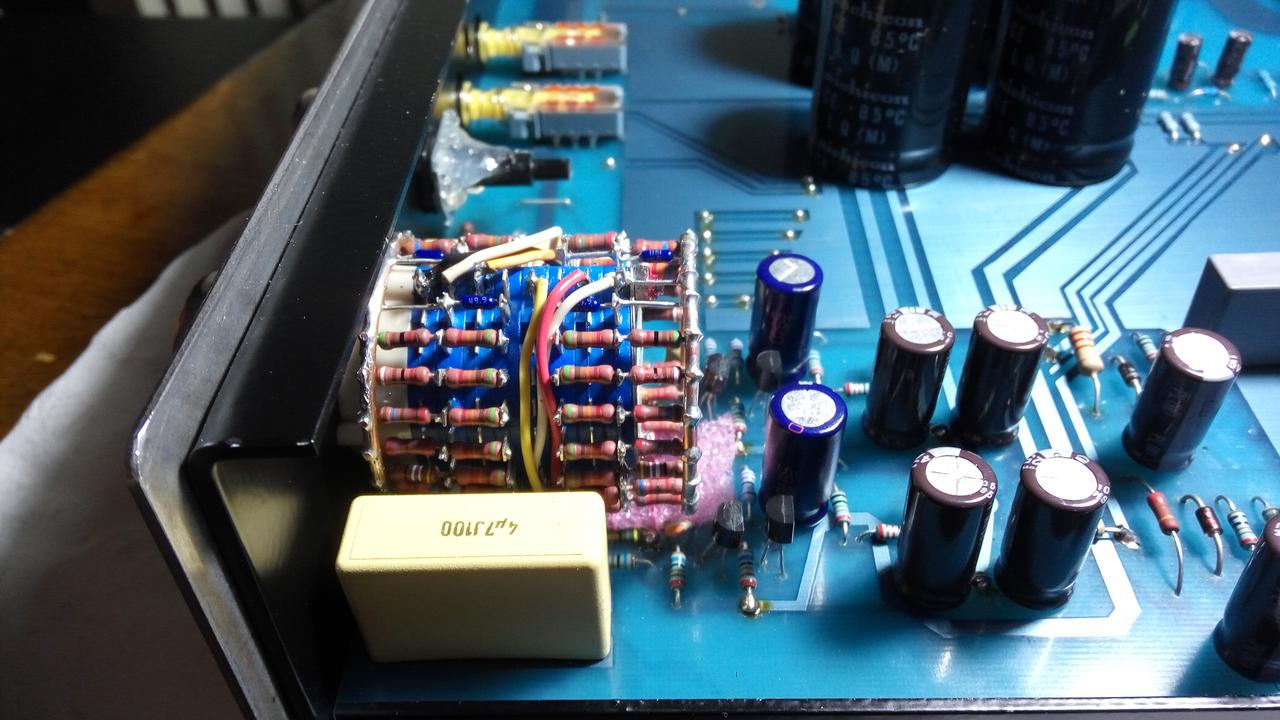

Ίσα που χώρεσε στη θέση του Alps



[costas EAR]

Χρυσοχέρης! Μπράβο, ωραιότατο!

Πόσο βγήκε το μαλλί;

ΥΓ. αριστερά του ποτενσιόμετρου, έχει δγιό μαβριζμένες, βάλε βαττικές, μεγαλύτερες.



[bono]

Ευχαριστώ Κώστα, δεν είναι μαυρισμένες αλλά είναι πάστα κόλλησης, εκεί ήταν το ποτενσιόμετρο του balance το οποίο αντικατέστησα με δυο αντιστάσεις, το κόστος του volume control ήταν πραγματικά τσάμπα πράμα, 12 ευρώ ο διακόπτης από ebay, περί τα 15 ευρώ οι αντιστάσεις κι επειδή παράγγειλα από mouser έβαλα και κάποια άλλα πραγματάκια όπως 4 τελεστικούς AD797 ANZ για να αντικαταστήσω επί τη ευκαιρία τους OP27gp στο phono stage του προενισχυτή και να συμπληρωθεί το 50άρικο για να μην πληρώσω έξτρα μεταφορικά.



[PeterMeni]

Πανάξιος! Εξαιρετική δουλειά!



[Astronaut Jr.]

Πρώτες εντυπώσεις, γιατί σίγουρα θα θέλουν και στρώσιμο τα υλικά;
[DOUBLEPOST=1557133861][/DOUBLEPOST](άσχετο. Η γείωση είναι κοινή και για τα δύο κανάλια?. Edit, άκυρο, είδα το δεύτερο δαχτυλίδι στη συνέχεια)



[bono]

Πρώτες εντυπώσεις, γιατί σίγουρα θα θέλουν και στρώσιμο τα υλικά;
[DOUBLEPOST=1557133861][/DOUBLEPOST](άσχετο. Η γείωση είναι κοινή και για τα δύο κανάλια?. Edit, άκυρο, είδα το δεύτερο δαχτυλίδι στη συνέχεια)

Στην πλακέτα πάνω είναι κοινή, πρώτες εντυπώσεις πολύ καλές (λεπτομέρειες αργότερα) και βασικά γλύτωσα από το να προσπαθώ με το balance να κεντράρω τη "σκηνή" στο χώρο αφού και του Alps blue τα κανάλια μετρημένα με πολύμετρο παρουσίαζαν διαφορά.



[Petros_Dalipis]

Φαίνεται πολύ ωραίο. Ποιό πρόβλημα αντιμετώπισες με το ALPS που έλυσες με αυτό;

EDIT: Τώρα διάβασα το παραπάνω. Πρόβλημα balance λοιπόν.



[bono]

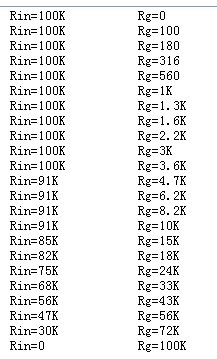

Δίνω τις τιμές των αντιστάσεων για την κατασκευή αντίστοιχου 10K, 50K & 100K για όποιον θελήσει να το κατασκευάσει.
10K

50K

100K



[PeterMeni]

Κακώς έχεις επάνω το balance. Τέσσερις αντιστάσεις στη θέση του και ανεβαίνει και άλλο ο ήχος.



[bono]

Κακώς έχεις επάνω το balance. Τέσσερις αντιστάσεις στη θέση του και ανεβαίνει και άλλο ο ήχος.

Πέτρο το αφαίρεσα το balance το οποίο ήταν 1Κ (μόνο το κουμπί έμεινε στο σασί) και στη θέση του έβαλα δυο αντιστάσεις 500ohm κι όχι 4 γιατί στην πλακέτα ήταν κολλημένα μόνο τα δυο ποδαράκια του από κάθε κανάλι.



[PeterMeni]

Πέτρο το αφαίρεσα το balance και στη θέση του έβαλα δυο αντιστάσεις κι όχι 4 γιατί στην πλακέτα ήταν κολλημένα μόνο τα δυο ποδαράκια του από κάθε κανάλι.

Σωστό. Κάποια είναι έτσι και κάποια αλλιώς.



[bono]

Στις τιμές αντιστάσεων που έδωσα τα ζεύγη τους είναι 23 σε κάθε κανάλι γιατί στη νούμερο 1 θέση του διακόπτη δε μπαίνουν αντιστάσεις για να είναι μηδενική η ένταση του ήχου.



[sifis_samos]

Ωραια δουτλιτσα μπραβο!... ερωτηση, ματσαρησες αντιστασεις? αν ναι, ηταν παιδεμα?



[bono]

Ωραια δουτλιτσα μπραβο!... ερωτηση, ματσαρησες αντιστασεις? αν ναι, ηταν παιδεμα?

Όχι δε μπήκα σε τέτοια διαδικασία γιατί θα έπρεπε να πάρω 8-10 κομμάτια από κάθε τιμή αντίστασης, γι αυτό το λόγο επέλεξα τις 2%, ήθελα τις 1% αλλά όπως είπα παραπάνω σε αυτές δεν έβρισκα όλες τις τιμές.



[Petros_Dalipis]

Και γιατί δεν πήρες τις 1% που έβρισκες;



[bono]

Και γιατί δεν πήρες τις 1% που έβρισκες;

Αν εννοείς να έπαιρνα 1% στις τιμές που έβρισκα και στις υπόλοιπες 2% δεν το έκανα γιατί ήθελα να είναι όλες της ίδιας σειράς της Vishay/Dale, 1% έβρισκα σε παραπλήσιες τιμές που είχαν όμως απόκλιση μεγαλύτερη του 2% από τις επιθυμητές τιμές οπότε δεν υπήρχε νόημα.



[sifis_samos]

μωρε σε καταλαβαινω..απλα εγω παντα τις μετραω μονο και μονο μη πεσεις σε ελατωματικη αντισταση και αντε μετα βρες το προβλημα



[bono]

μωρε σε καταλαβαινω..απλα εγω παντα τις μετραω μονο και μονο μη πεσεις σε ελατωματικη αντισταση και αντε μετα βρες το προβλημα

Απλός έλεγχος με το πολύμετρο έγινε, ματσάρισμα δεν έγινε



[Petros_Dalipis]

Αν εννοείς να έπαιρνα 1% στις τιμές που έβρισκα και στις υπόλοιπες 2% δεν το έκανα γιατί ήθελα να είναι όλες της ίδιας σειράς της Vishay/Dale, 1% έβρισκα σε παραπλήσιες τιμές που είχαν όμως απόκλιση μεγαλύτερη του 2% από τις επιθυμητές τιμές οπότε δεν υπήρχε νόημα.

Όχι, εννοώ να έπαιρνες ακριβώς τις τιμές που ήθελες σε 1%, όσες έβρισκες. Οι άλλες ας ήταν πάλι ακριβώς στις τιμές που ήθελες, αλλά 2%.



[bono]

Όχι, εννοώ να έπαιρνες ακριβώς τις τιμές που ήθελες σε 1%, όσες έβρισκες. Οι άλλες ας ήταν πάλι ακριβώς στις τιμές που ήθελες, αλλά 2%.

Ναι αυτό κατάλαβα κι εγώ αλλά οι 1% είναι 1/4W και εντελώς διαφορετική σειρά της εταιρίας και σκεφτόμουν μήπως δίνουν διαφορετική χροιά στον ήχο οπότε φοβούμενος τέτοιο μπέρδεμα επέλεξα για ηχητική ομοιομορφία τις 2%, εξάλλου από τα άλλα αντί άλλων του απλού ποτεντιόμετρου πήγαμε σε ακρίβεια 2% οπότε ας μην ψειρίζουμε τη μαϊμού
