Κατασκευή περιοριστή ρεύματος λάμπας για δοκιμές

Μηνύματα
1.714
Reaction score
1.137
Νομίζω δεν είμαι ούτε ο μόνος ούτε ο τελευταίος που έχει βρεθεί μπροστά σε μια ωραία "έκρηξη" καθώς βάζει σε λειτουργία έναν ενισχυτή ή άλλη ενεργοβόρα ηλεκτρονική συσκευή. Ούτε ο μόνος που "κλαίει" από την μ@λ@κί@ που προκάλεσε αυτή την έκρηξη. Τι κάνουμε λοιπόν; Εκτός από το να μετράμε και να σκεφτόμαστε 100 φορές πριν κλείσουμε τον διακόπτη, προστατευόμαστε και προστατεύουμε την συσκευή μας με ένα περιοριστή ρεύματος με την παλιά κλασική λάμπα πυράκτωσης (όσο αυτές υπάρχουν ακόμα...)
Η ιδέα μου ήλθε από Αμερικάνικα forum στην αναζητήση της αιτίας λόγω του ότι έχω κάψει με το καλημέρα σας ένα τελικό για τρεις συνεχόμενες φορές (!)

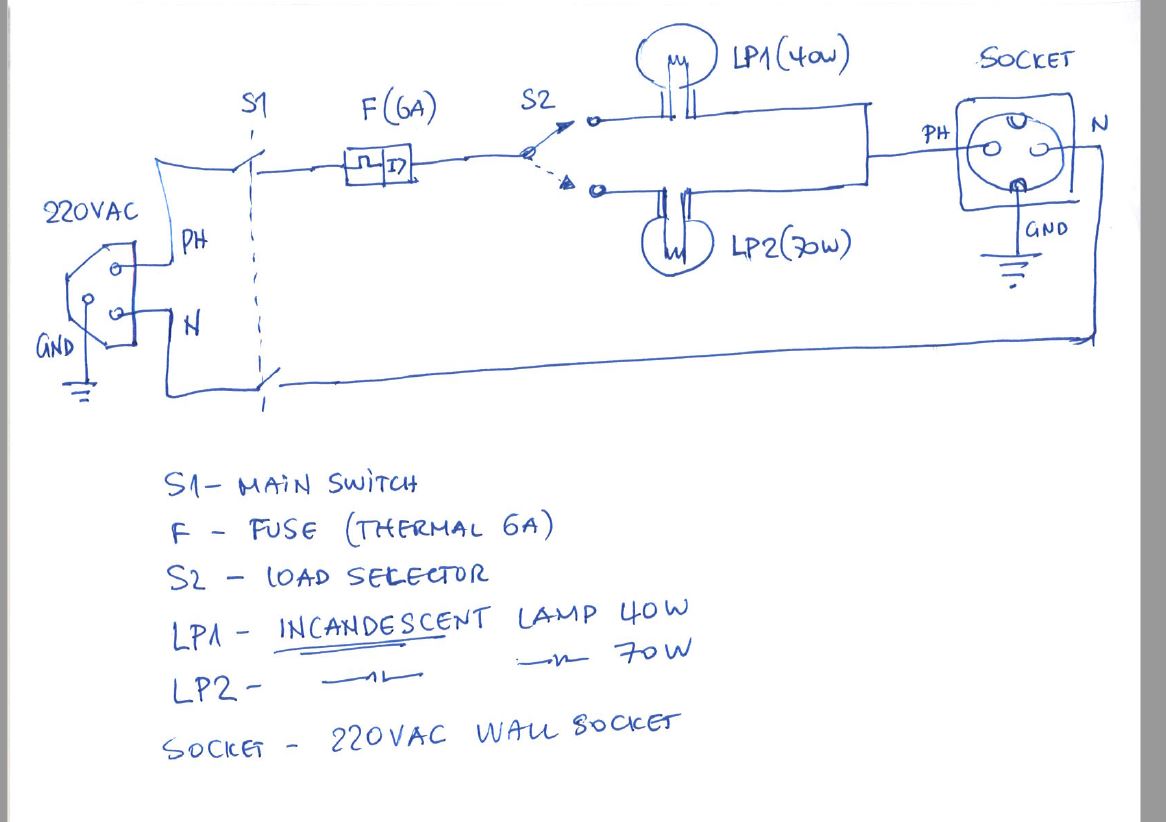

Το σχέδιο-κύκλωμα απλό, σε σειρά με την παροχή, μια λάμπα πυράκτωσης γύρω στα 70 watts. Η υλοποίηση έγινε με πιο επαγγελματικό τρόπο, προστέθηκε η επιλογή φορτίου (δηλαδή σε σειρά αντίστασης), ανάλογα με το είδος της συσκευής υπό προστασία (μεγάλης ή μικρής κατανάλωσης) και μπήκε σε ένα ωραίο κουτί με γενικό διακόπτη και ασφάλεια. Τα περισσότερα υλικά τα είχα ήδη στο εργαστήριο. Αλλά και ότι χρειάστηκε να το αγοράσω ήταν πολύ φτηνό.
Πιστέψτε με, τις λίγες μέρες που το χρησιμοποιώ, τα έχει βγάλει τα λεφτά του με το παραπάνω!

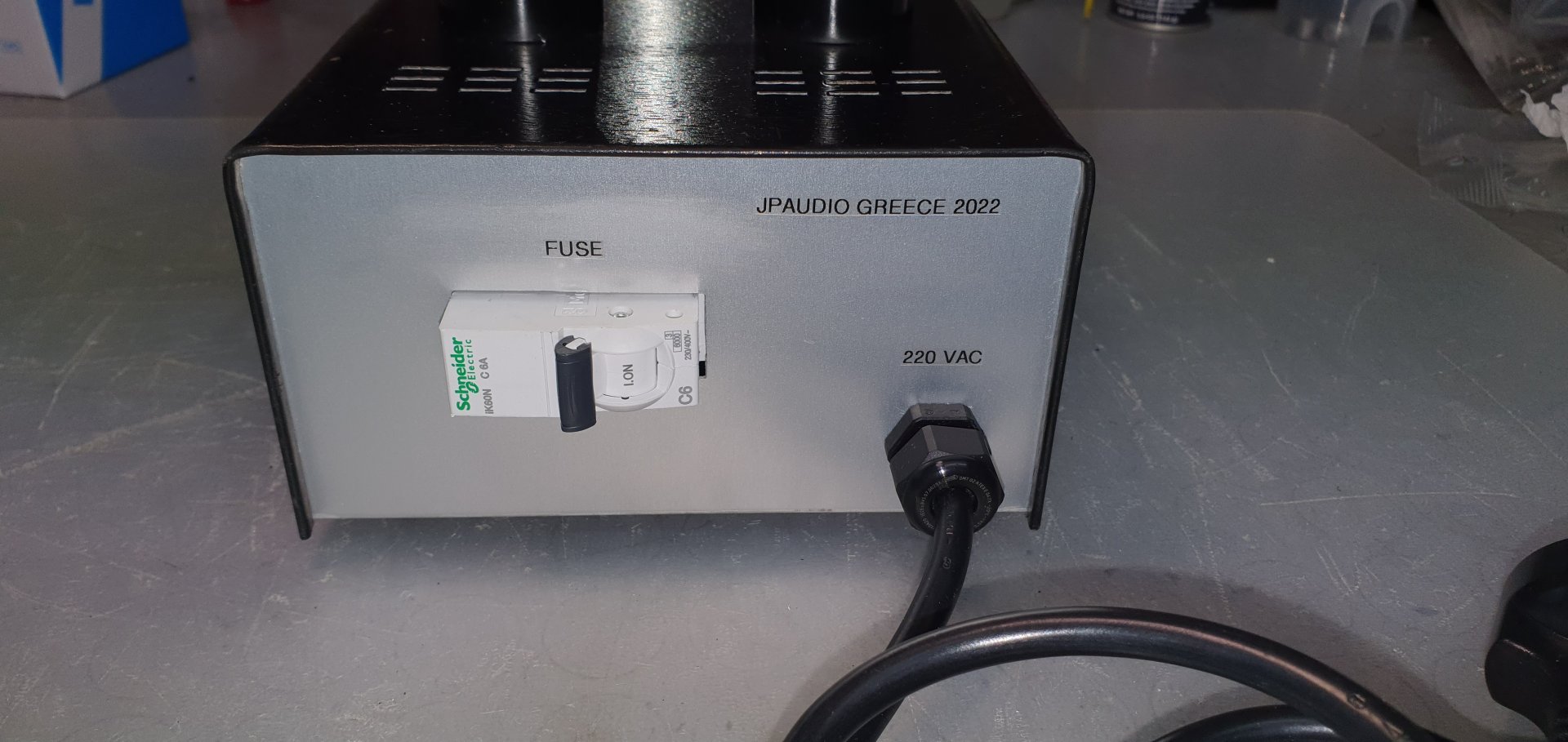

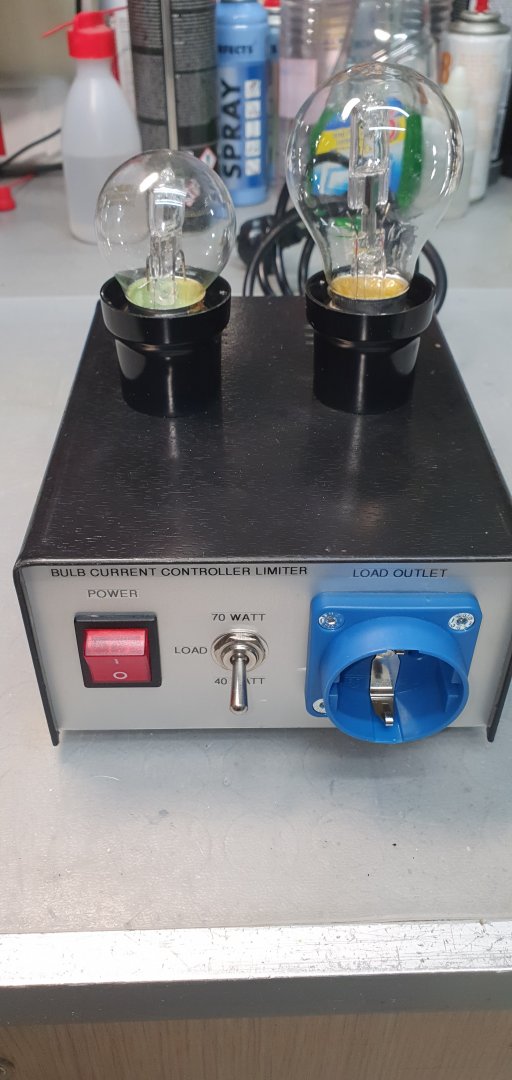

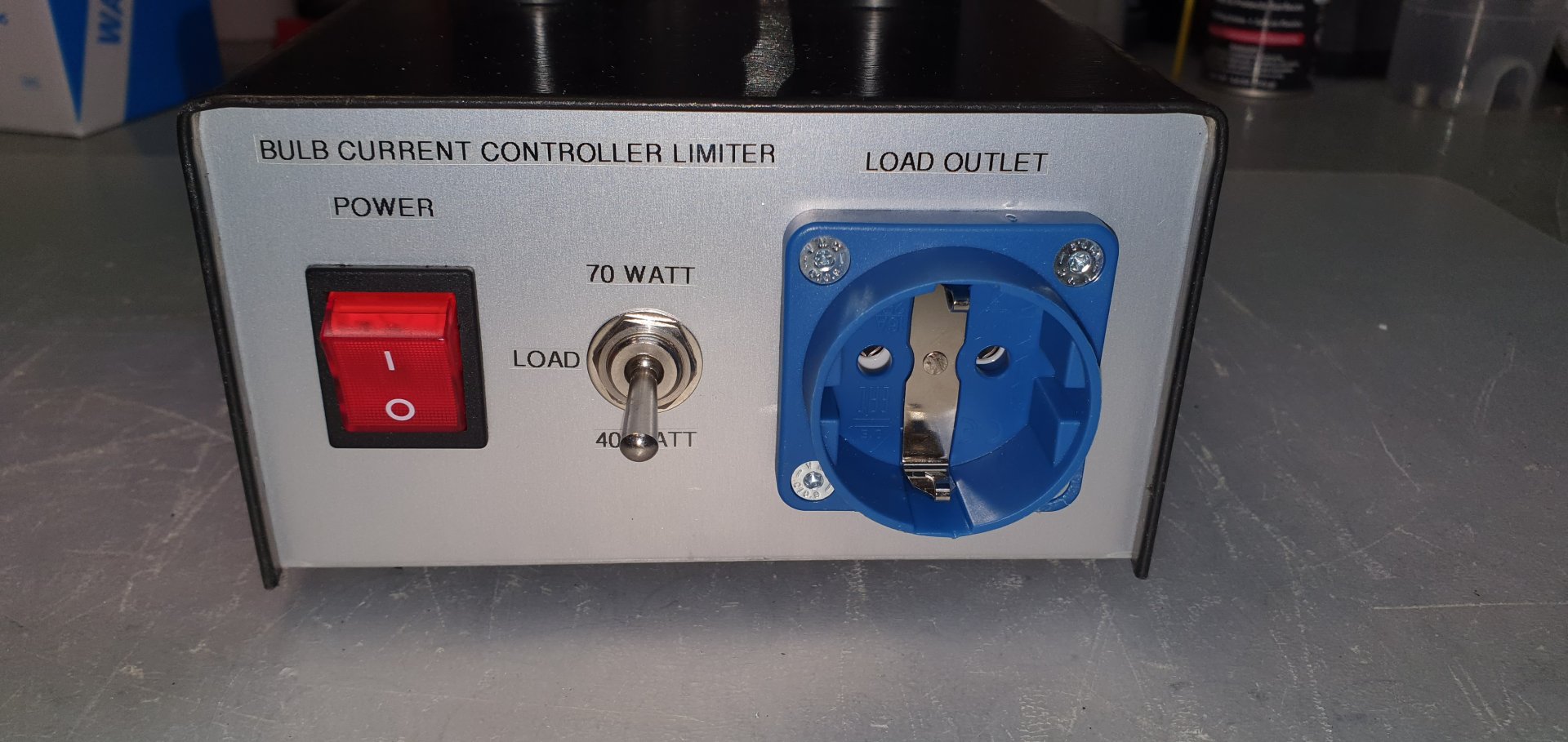

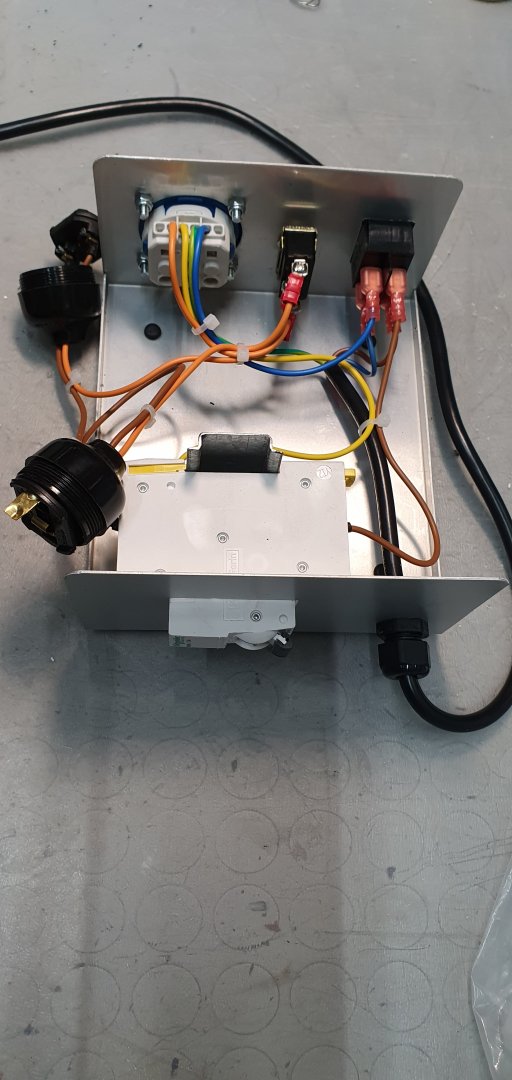

Δείτε φωτογραφίες από την κατασκευή.
Αν ψάξετε στο Internet θα βρείτε πολλές αναφορές, σχέδια και άλλες φωτογραφίες.
Φιλικά,
Γιάννης


Attachments


Μηνύματα
117
Reaction score
407
Συγχαρητήρια για την προσεγμένη κατασκευή. Η χρησιμότητά της αδιαμφισβήτητη και το "οπτικό εφέ" γοητευτικό!
Αν ψάξετε στο Internet θα βρείτε πολλές αναφορές, σχέδια και άλλες φωτογραφίες.
Κάνε, σε παρακαλώ τον κόπο, κι ανέβασε το σχέδιο που υιοθέτησες. Θα μου γλιτώσεις χρόνο αναζήτησης και θα σου είμαι ευγνώμων!




Μηνύματα
1.714
Reaction score
1.137
Να προσθέσω εδώ προλαβαίνοντας απορίες σχετικά με την ισχύ των λαμπτήρων, όσο μεγαλώνει η τιμή της ισχύος της λάμπας, τόσο η προστασία "μειώνεται" λόγω πολύ μικρής αντίστασης του σύρματος της λάμπας. Δοκιμάζοντας ένα ενισχυτή μεγάλης σχετικά ισχύος με μια μικρή λάμπα, αυτή θα ανάψει σχεδόν full μη δείχνοντας το πρόβλημα, αν υπάρχει. Μια πολύ μεγάλη, απλά θα αφήσει μεγάλο ρεύμα να περάσει με κίνδυνο να έχουμε ζημιά σε περίπτωση σφάλματος. Οι ισχύεις που διάλεξα, βασίστηκαν στην εμπειρία και στις αναφορές κυρίως των Αμερικάνων. Για την μικρή των 40 W έκανα και δοκιμές.
Σημείωση: στην αγορά δεν υπάρχουν πλέον λάμπες (από γνωστές εταιρίες, Philips, Osram) με αυτές τις τιμές. Λόγω οικονομίας, οι ισχύεις έχουν μειωθεί αλλά οι φωτεινότητες έμειναν ίδιες. Μπορείτε να διαλέξετε τις κοντινότερες της αγοράς ή σε κέντρα λαμπτήρων (από σχιστομάτηδες κατασκευαστές κυρίως...)
Γιάννης

Last edited:

PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.159
Reaction score
10.325
Μπορούμε επίσης να τοποθετήσουμε αντιστάσεις ισχύος επάνω στα rails της τροφοδοσίας.
Με τον τρόπο αυτό περιορίζεται το ρεύμα σε περίπτωση που κάτι μας ξέφυγε σε <<τοπικό>> επίπεδο, γλυτώνοντας τα ακριβά εξόδου και δίνοντας μας πολύτιμο χρόνο για μέτρηση.
Δύο βατικές αντιστάσεις 15-22 Ωμ, 10 watts είναι μια χαρά για τα + & - της τροφοδοσίας μας.


Μηνύματα
1.714
Reaction score
1.137
Μπορούμε επίσης να τοποθετήσουμε αντιστάσεις ισχύος επάνω στα rails της τροφοδοσίας.
Με τον τρόπο αυτό περιορίζεται το ρεύμα σε περίπτωση που κάτι μας ξέφυγε σε <<τοπικό>> επίπεδο, γλυτώνοντας τα ακριβά εξόδου και δίνοντας μας πολύτιμο χρόνο για μέτρηση.
Δύο βατικές αντιστάσεις 15-22 Ωμ, 10 watts είναι μια χαρά για τα + & - της τροφοδοσίας μας.
Αυτό για τις γραμμές τροφοδοσίας DC, το κάνω ήδη με κροκοδειλάκια ή με κενές ασφάλειες που έχουν παράλληλα αυτές τις αντιστάσιες.


Μηνύματα
286
Reaction score
181
:hi:
Πολύ ωραία, μπράβο.
Να ρωτήσω κάτι, η σχεδίαση του ενισχυτή παίζει ρόλο; πχ αν είναι λαμπάτος, solid state, ψηφιακός..


Μηνύματα
1.714
Reaction score
1.137
Βασικά κάνει για όλους. Απλά για λαμπάτους το ρεύμα ηρείας τους είναι μεγαλύτερο άρα η λάμπα θα ανάβει περισσότερο. Για τους ψηφιακούς ισχύει το ανάποδο. Πάντως ο ρόλος του είναι η διάγνωση του προβλήματος-προστασία και όχι η νορμάλ λειτουργία.
Γιάννης
