Κατασκευη 2δρομων Ηχειων DIY Scan-Speak Discovery 81

[DIY by Joncr]

Γεια ξανα στην παρεα . Μετα απο ψαξιμο , συζητησεις εδω , και αλλου , κατεληξα σε ποια ηχεια θελω να φτιαξω .
Οπότε σημερα ξεκινησα ! Εχω χαρακτηρίσει αυτη την κατασκευή , το project του καλοκαιριου , θα γινει εξ ολοκλήρου στο μπαλκόνι και χαλαρα
Σε αυτο το νημα θα σας ανεβασω την πορεια της δουλεια μου

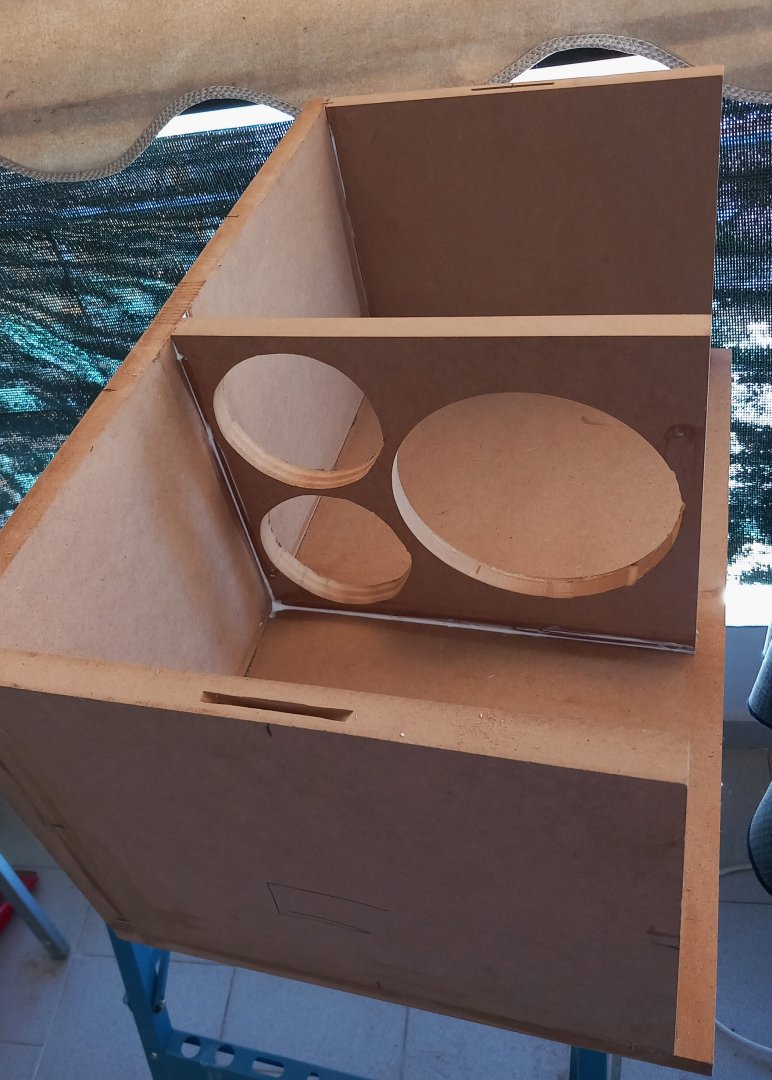

Καταρχας πηρα ενα παγκο εργασιας που θα με βολεψει και μια καβιλιερα για τα δεσιματα . Πρωτη δουλεια η κατασκευη των καμπινων , ενω παραλληλα κανω και ερευνα για τα υπολοιπα...



[DIY by Joncr]

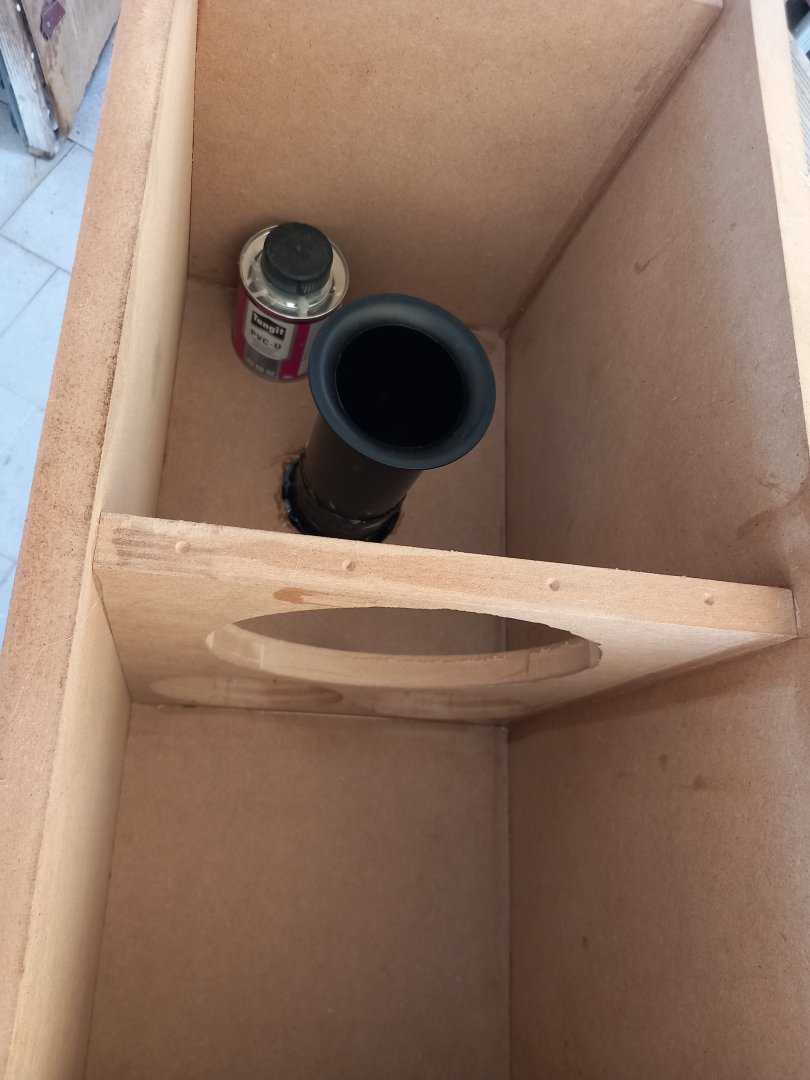

Προχωραμε , αργα και σταθερα.....



[tanto]

Να βάλω και ενα λινκ για τη κατασκευή?

Discovery-81

καλή συνέχεια στην υλοποίηση



[jpaudio]

Πρέπει να προσέξεις λίγο την επεξεργασία του ξύλου-mdf. Λείανε με το ρούτερ τις ακμές από τις τρύπες των εσωτερικών νευρώσεων. Χρησιμοποίησε κοπή με διαβήτη και όχι με την σέγα. Αν δεν έχεις, πάρε έναν για ρούτερ, είναι πολύ χρήσιμος και φτηνός.
Γενικά οι ακμές και οι κοφτερές γωνίες δημιουργούν "ακουστικά" και "ακουστά" προβλήματα...



[JOHN MARKOU]

Μου αρέσει το ντύσιμο με τον κετσέ μέσα. Κάνει πολύ καλή δουλειά στην απόσβεση-ηχοαπορόφηση



[DIY by Joncr]

Πρέπει να προσέξεις λίγο την επεξεργασία του ξύλου-mdf. Λείανε με το ρούτερ τις ακμές από τις τρύπες των εσωτερικών νευρώσεων. Χρησιμοποίησε κοπή με διαβήτη και όχι με την σέγα. Αν δεν έχεις, πάρε έναν για ρούτερ, είναι πολύ χρήσιμος και φτηνός.
Γενικά οι ακμές και οι κοφτερές γωνίες δημιουργούν "ακουστικά" και "ακουστά" προβλήματα...

Ναι με ρουτερ θα γινουν ολα , δεν ειναι ακομα ετοιμα... stand by .. χαλαρα το παω



[DIY by Joncr]



[DIY by Joncr]

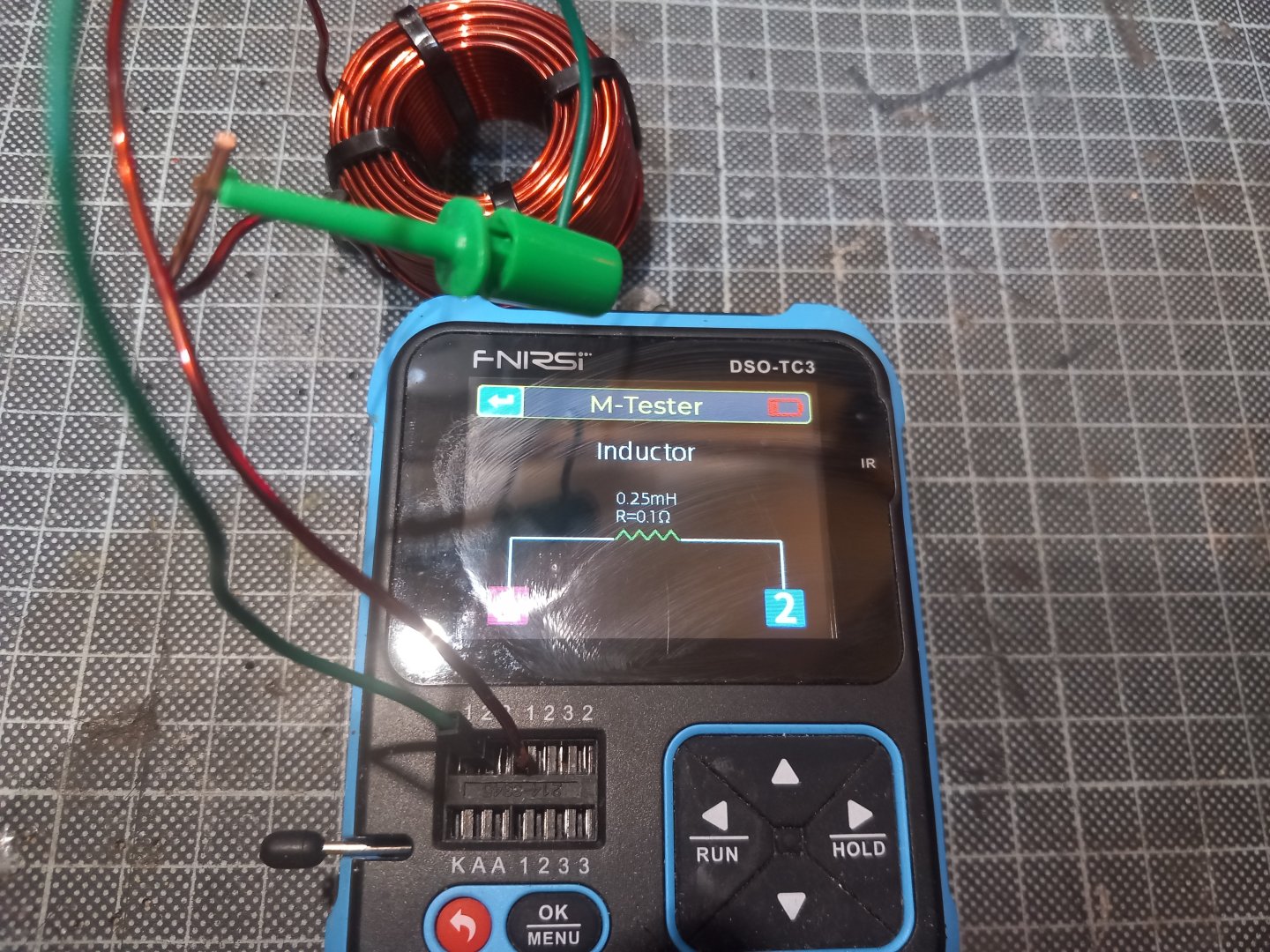

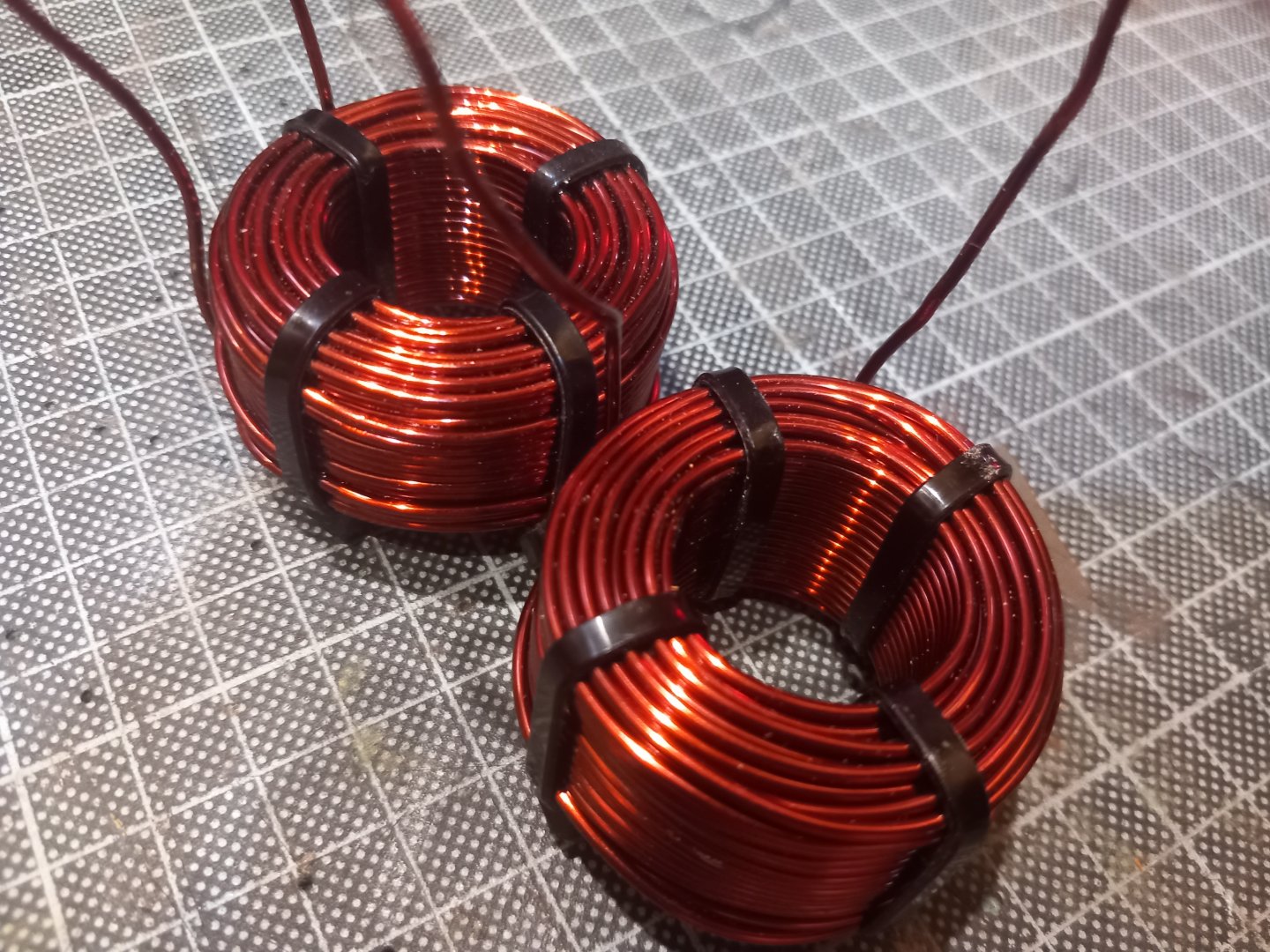

Περιμενοντας τα υλικά ( και τισ διακοπες απο την δουλεια...) ξεκινησα να φτιξω τα πηνία των crossover μου. Πρωτη φορα φτιαχνω , αλλα πετυχα ακριβως τις μετρησεις που ηθελα . Mην ειστε αυστηροι , πρωτη φορα ειπαμε... τα επομενα θα ειναι ακομα καλυτερα...Θα σας βαλω και βιντεακι απο την κατασκευη

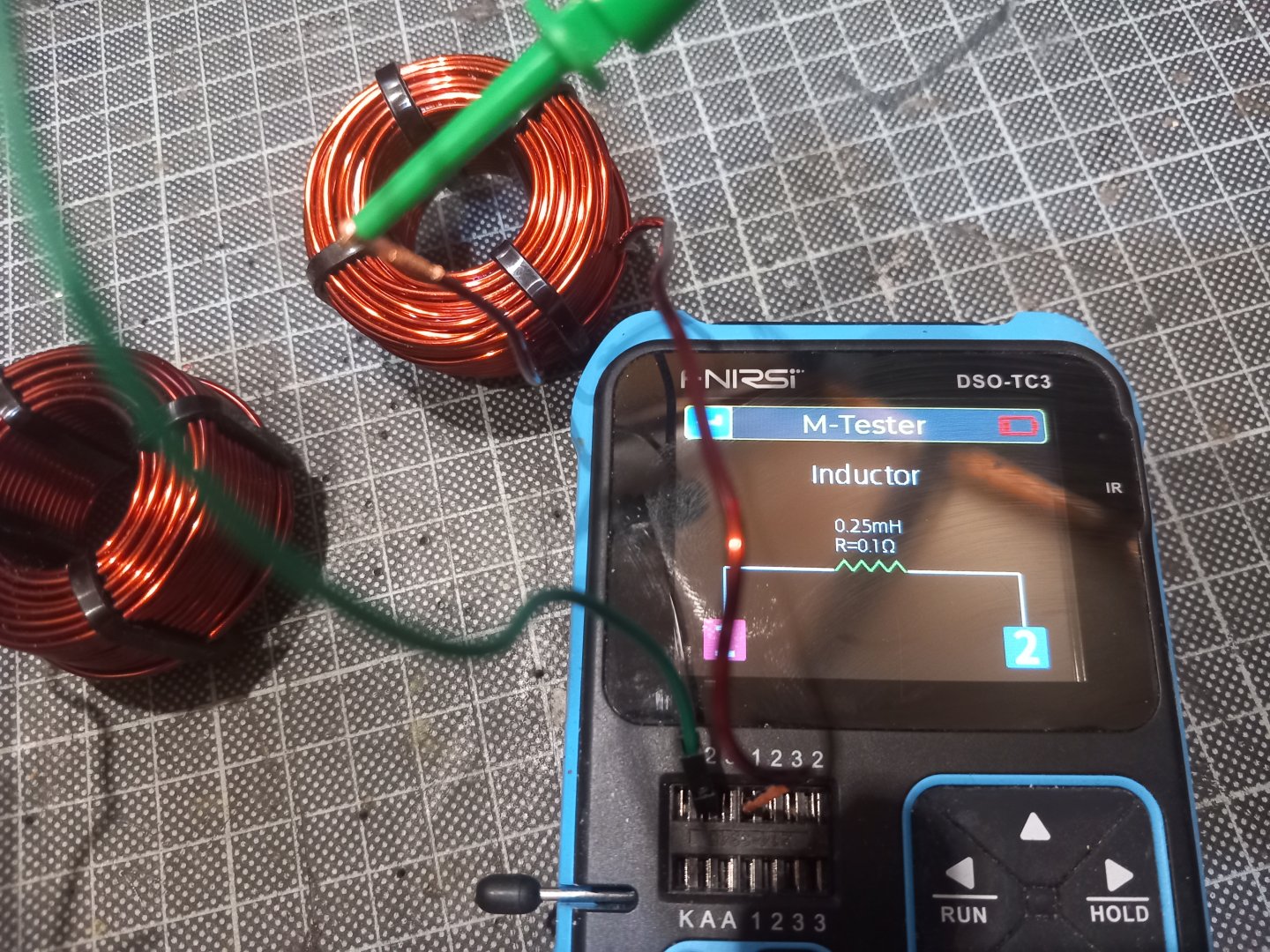

0.25mH - 0.1Ω - 15 AWG Ξεκινησα με τα μικροτερα πηνία που θα χρειαστω
Εντομεταξυ ηρθαν και τα Tweeter ...



[DIY by Joncr]



[DIY by Joncr]

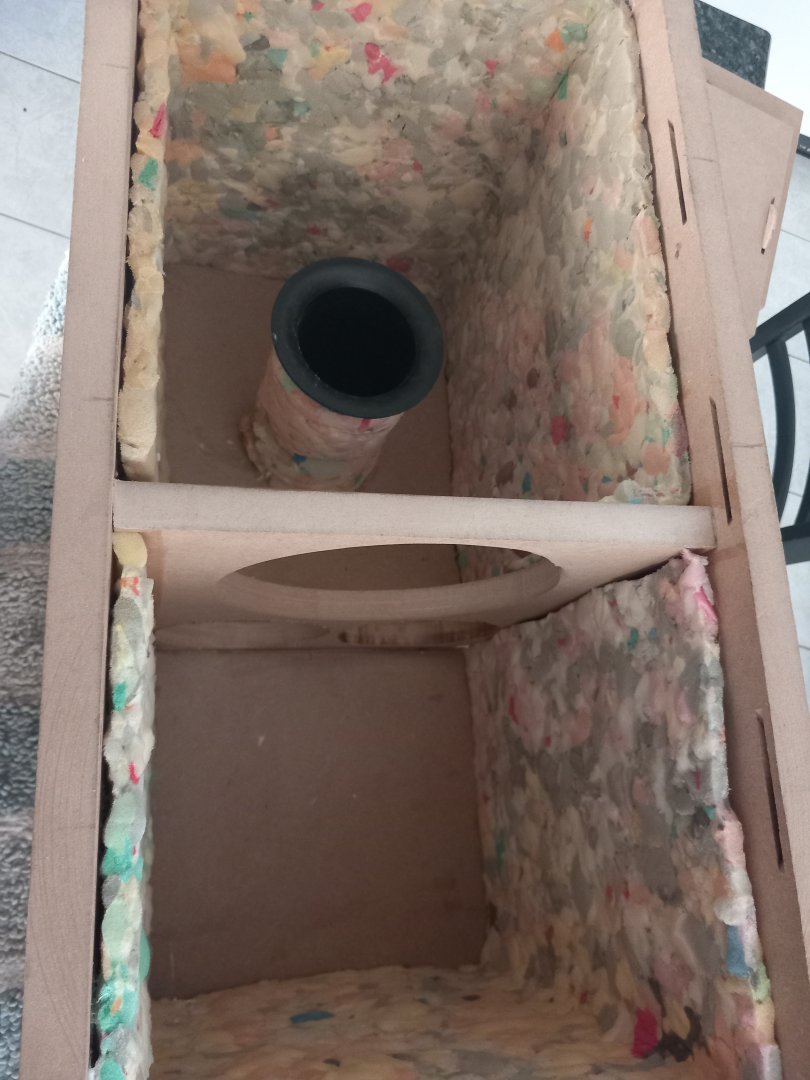

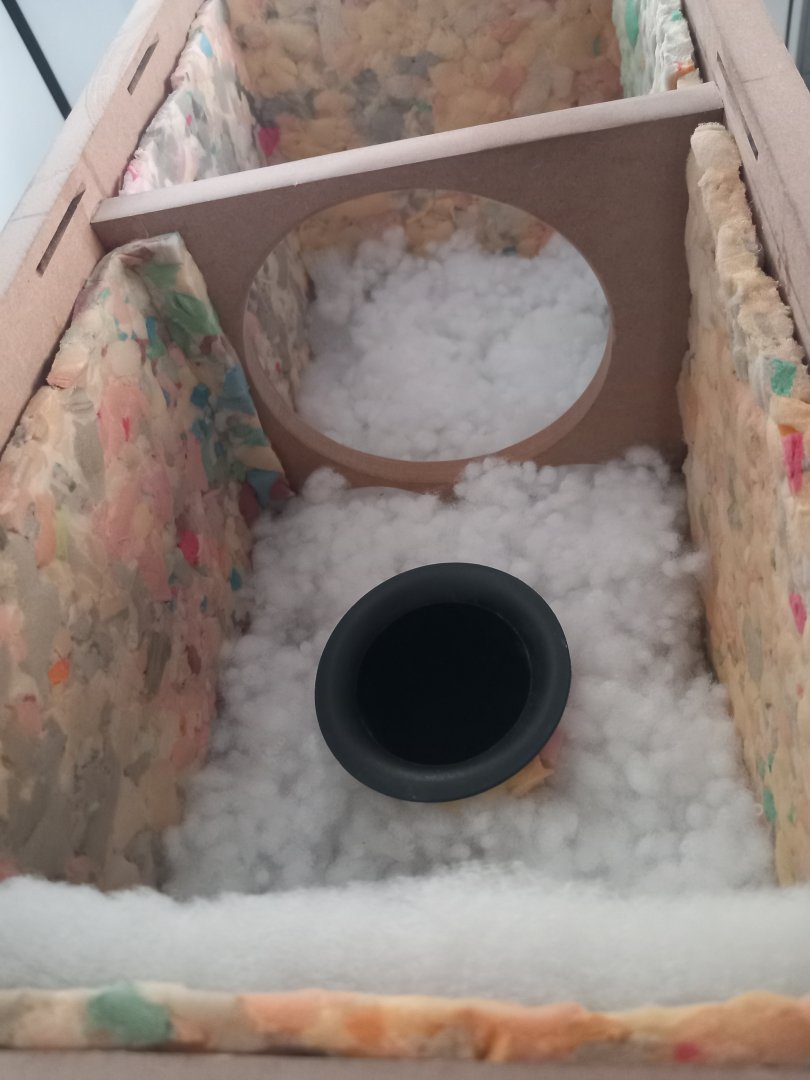

Σημερα ηχομονωνουμε ... Μην σας κανει εντυπωση που δεν αφησα χωρο για crossover , θα το βαλω εξωτερικα... Με τοσο που θα μου στοιχίσει θελω να το βλέπω..



[jpaudio]

Κάτι γράψαμε για ακμές στις τρύπες των ενισχύσεων...



[DIY by Joncr]

Κάτι γράψαμε για ακμές στις τρύπες των ενισχύσεων...

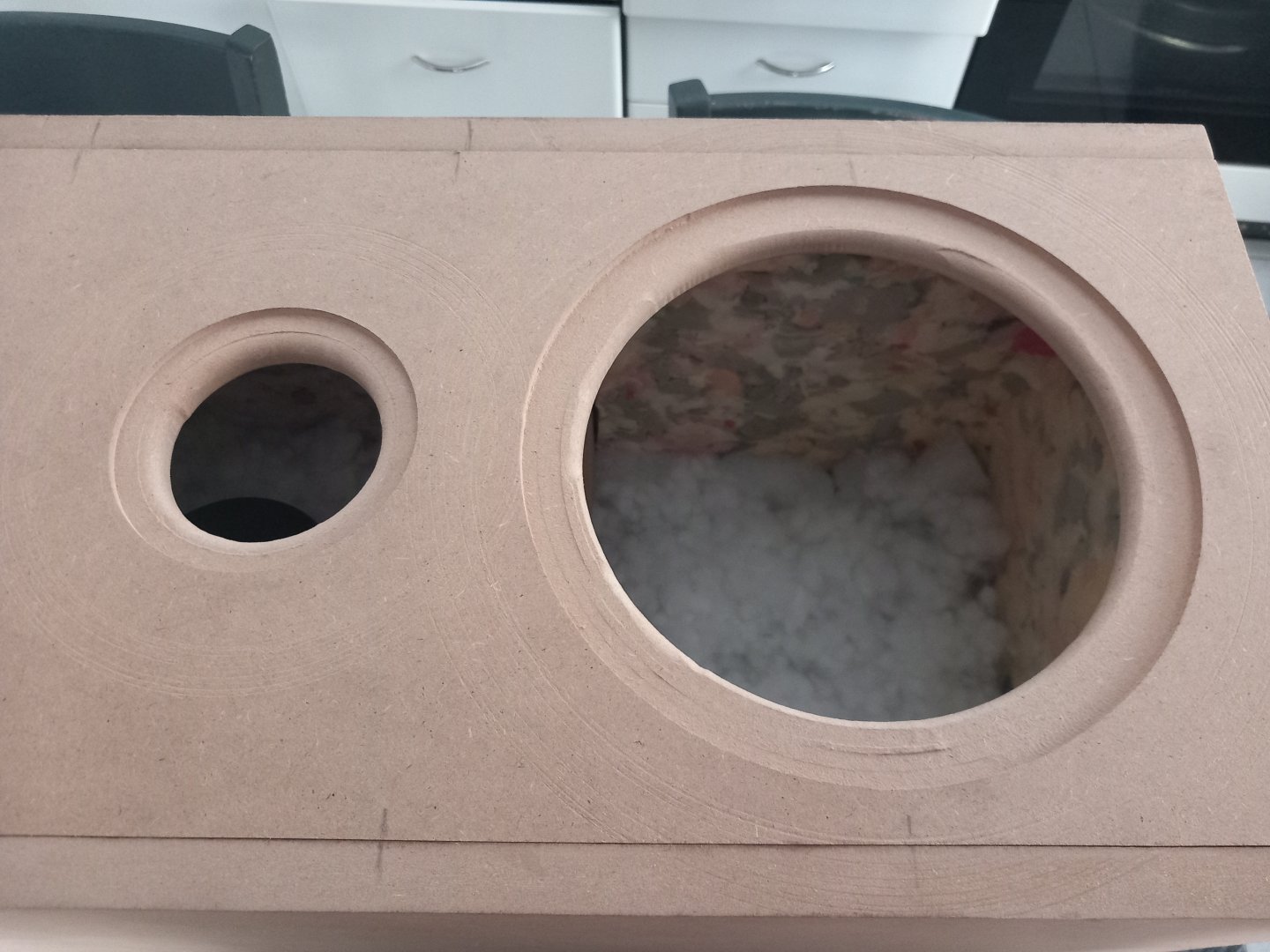

Τις εκανα με το ρουτερ οσο μπορουσα , στο κατω μερος δεν χωραγε



[pankrok]

Βάλε χέρι με χοντρό χαρτί , μην τις αφήσεις έτσι κάνουν ζημιά



[jpaudio]

Τις εκανα με το ρουτερ οσο μπορουσα , στο κατω μερος δεν χωραγε

Προφανώς γιατί τις έκανες μετά, με το κουτί κολλημένο. Ας είναι, με γυαλόχαρτο και ράσπα τώρα. Μην τις αφήσεις έτσι.



[toulou]

MDF είναι τα νεύρα ; Με Ντρέμελ (ή και απλό δράπανο, σιγά τώρα) και κωνικό μπιτ.
Και εφημερίδες ή κάτι τις, για να μη γεμίσουν τα ηχοαπορροφητικά σκόνη.

Εκει που αποδεδειγμένα πάντως γίνεται ζημιά δεν είναι τόσο στα νεύρα, όσο στην πίσω ακμή των οπών για μιντ και γούφερ. Κάπου είχα δει και μετρήσεις - ες Γκράβεσεν ίσως;
Αφήνεις μερικές πατούρες ανέπαφες για να πιάνουν καλά οι βίδες, και ακόμα ένα σετ μήπως μελλοντικά φθαρεί κάποια και αναγκαστείς να περιστρέψεις το μεγάφωνο σε άλλη θέση.



[DIY by Joncr]

Προφανώς γιατί τις έκανες μετά, με το κουτί κολλημένο. Ας είναι, με γυαλόχαρτο και ράσπα τώρα. Μην τις αφήσεις έτσι.

Tα εκανα με γυαλοχαρτο . Κατι εγινε . Οσο ζεις μαθαινεις....



[pankrok]

Με 80αρι το mdf γίνεται σκόνη



[JOHN MARKOU]

Αλήθεια τώρα πιστεύετε ότι ακούγεται ,αν είναι κουρμπαρισμένες οι ακμές των νευρώσεων μέσα στο ηχείο σε σχέση με απλές ακμές ?



[toulou]

Στις νευρώσεις δεν ξέρω (ίσως σε BR), στην οπή των μεγαφώνων ναι



[JOHN MARKOU]

Στο BR ναι , θέλεις ομαλή κίνηση αέρα χωρίς έξτρα στροβιλισμούς. Στο νεύρο τι σκατά θα ακουστεί γμτ ?
