Λαμπατο Dac Mk2-The End

[audioailouros]

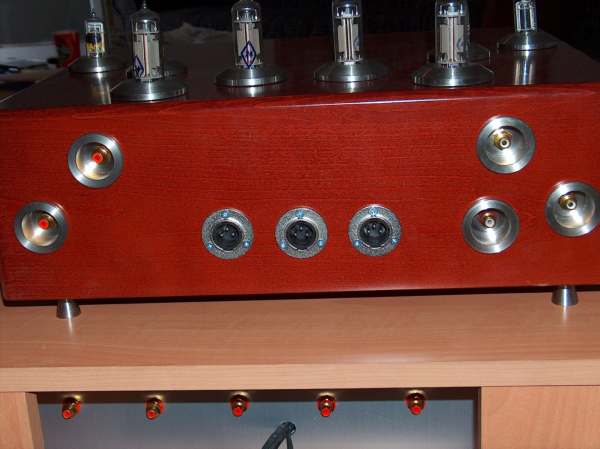

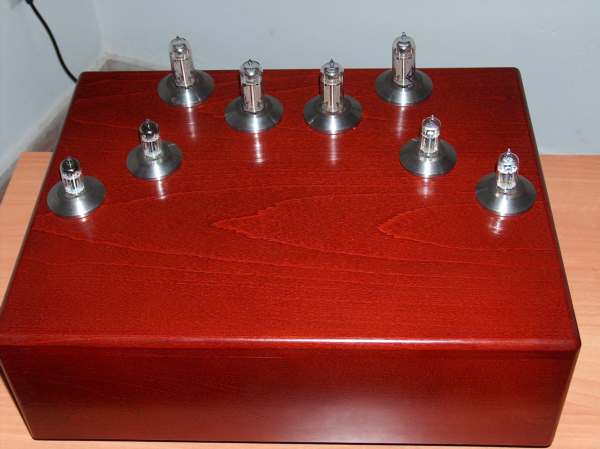

Τελειωσε επιτελους!!

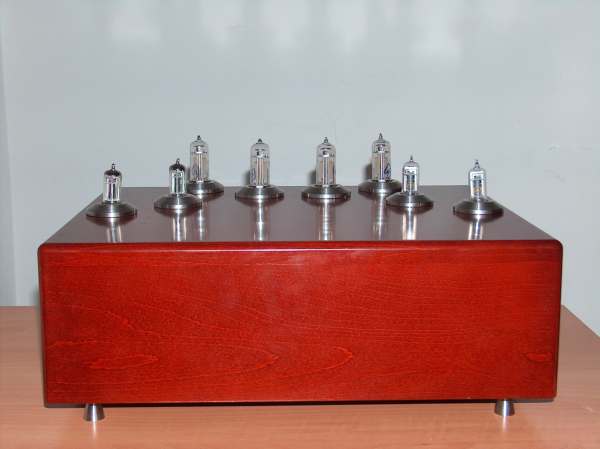

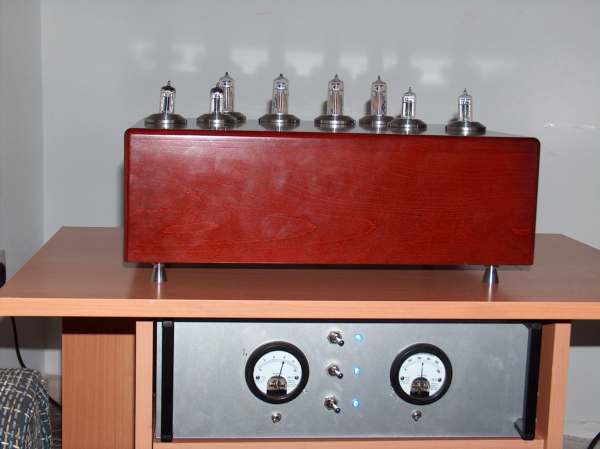

Λιγες φωτο για αρχη ......



[Σπύρος Μπλάτσιος]

Απάντηση: Λαμπατο Dac Mk2-The End

Ωραίο το ορεκτικό, για μπες και στο "ψητό"...



[Gebreselassie]

Πανέμορφο ρε συ! :607:
Για λέγε τι παίζει στα εντόσθια.

...



[audioailouros]

Τμημα Dac
Καθε καναλλι αποτελειται απο 2 ΑD1865 παραλληλα,ετσι σε καθε καναλλι εχουμε 4 μοναδες AD1865 αφου ειναι στερεο.

Καθε καναλλι εχει ξεχωριστη τροφοδοσια -5,+5 στα αναλογικα,σταθεροποιημενη με τα LDO LM2940.
Bypass και στις 6 τροφοδοσιες ξεχωριστα με 2200μF Nichicon,παραλληλα με 0,47μF FT-3 τεφλον παραλληλα με 1500nF pio επισης ρωσσικοι.

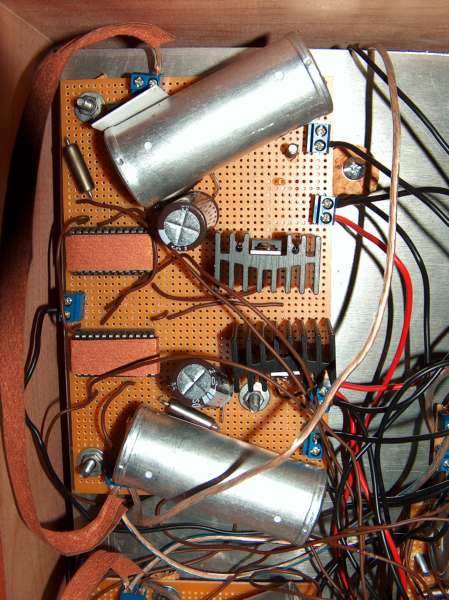

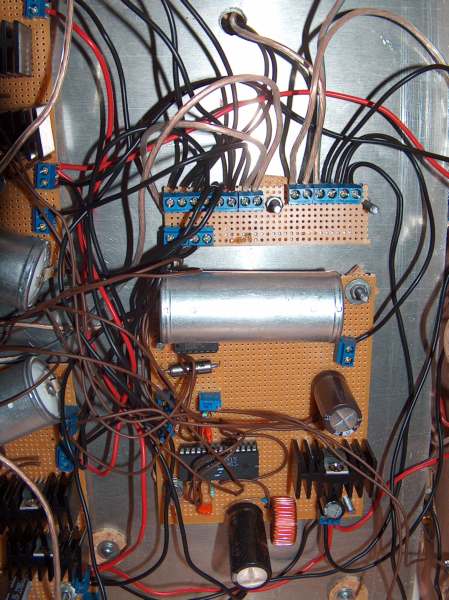

το ενα καναλλι

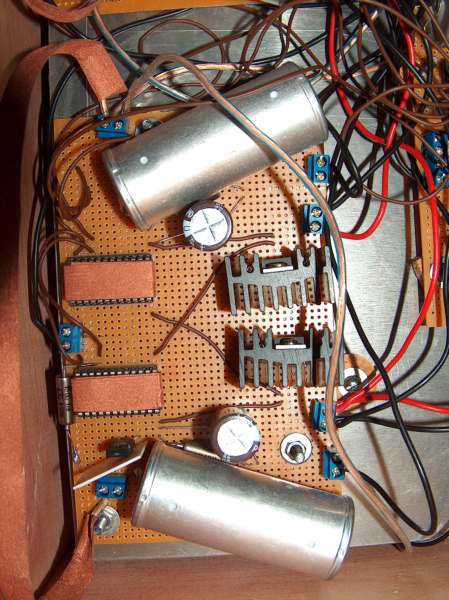

...και το αλλο





Στο τμημα I/V χρησημοποιειται caddock MP915 100ωμ,δοκιμασα και της ΒΙ στα 150ωμ με καλυτερα αποτελεσματα,και μπορω και επιλεγω αλλλαζωντας ενα καλωδιο.


Τμημα receiver.
Χρησιμοποιω το CS8412 το οποιο θεωρειται κορυφαιο,παλι με ξεχωριστες τροφοδοσιες και πυκνωτες οπως στα dac.
Τερματισμος του ψηφιακου γινεται με πυκνωτες 10nf και μεταβλητη αντισταση παραλληλα με μια αλλη,ετσι που να πειραματιζεσαι αναλογα με το καλωδιο




Επισης ξεχωριστες γειωσεις παντου




Πρωτος οροφος:ο προενισχυτης.



2ος...



[thanasis k.]

το φτιαξες φιλε
καλοριζικο
ανυπομονω να το ακουσουμε.



[audioailouros]

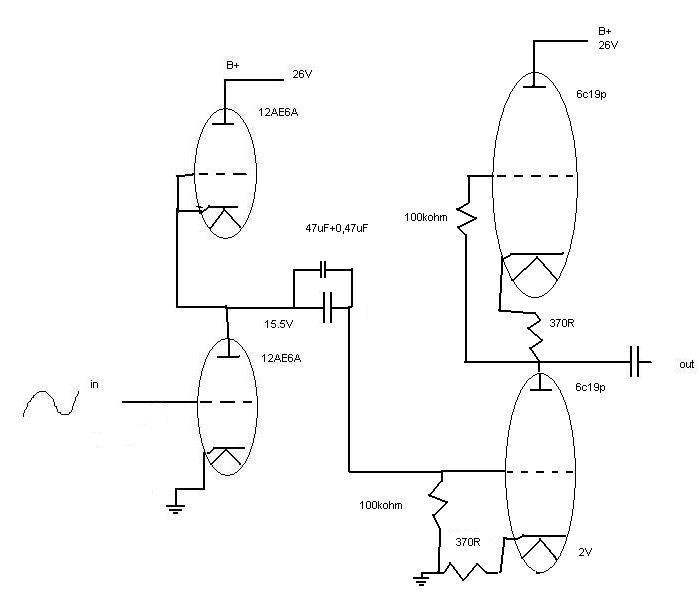

Και το κυκλωμα του προενισχυτη,ο οποιος δινει την δυνατοτητα εξοδου μετα τους πυκνωτες της 1ης βαθμιδας,η μετα την 2η βαθμιδα,για να κανεις δοκιμες ματσαρισματος στους τελικους



[Μιχαλης Σπερτος]

Απάντηση: Re: Λαμπατο Dac Mk2-The End

Και το κυκλωμα του προενισχυτη,ο οποιος δινει την δυνατοτητα εξοδου μετα τους πυκνωτες της 1ης βαθμιδας,η μετα την 2η βαθμιδα,για να κανεις δοκιμες ματσαρισματος στους τελικους

View attachment 16088

Βλεπω οτι στην δευτερη βαθμιδα παιρνεις εξοδο απο την ανοδο της κατω λαμπας, αντι απο την καθοδο της επανω λαμπας.
Αυτο τι προσφερει Ηχητικα ?
Το εχεις δοκιμασει με διαφορα φορτια ?



[audioailouros]

Re: Απάντηση: Re: Λαμπατο Dac Mk2-The End

Βλεπω οτι στην δευτερη βαθμιδα παιρνεις εξοδο απο την ανοδο της κατω λαμπας, αντι απο την καθοδο της επανω λαμπας.
Αυτο τι προσφερει Ηχητικα ?
Το εχεις δοκιμασει με διαφορα φορτια ?

Ηχητικα ο ηχος ειναι πολυ καλυτερος απο την ανοδο της κατω λαμπας.
Τη διαφορα θα την χαρακτηριζα σαν να φευγει ενα υφασμα μπροστα απο τα ηχεια.Επισης αυξηθηκε η αποκριση στα χαμηλα(οχι μετρητικα,ακουστικα)
Την διαφορα την εχουν παρατηρησει και αλλοι που εχω μιλησει και το εχουν δοκιμασει,χωρις ωστωσο να εξηγειται.

Τωρα για τα φορτια.Δοκιμασα στην εξοδο του πρωτου σταδιου,φορτια απο 100Κ μεχρι και 470ωμ(πρακτικα ποτε δεν θα οδηγησει τπτ τοσο χαμηλο).
Η εξοδος σε Vrms επεφτε,αλλα η παραμορφωση εμενε σχεδον σταθερη(THD<0,8%).
To τελευταιο σταδιο το δοκιμασα μεχρι τα 20Κ οπου δεν ειχα αυξηση της παραμορφωσης.



[audioailouros]

Τελειωσα και με το power supply decoupling των βαθμιδων.
Λοιπων,τωρα δουλευει με ενα φιλτρο Π ανα βαθμιδα,δηλ 4 φιλτρα Π,σε παραλληλα συνδεση μεταξυ τους και οχι σε σειρα.(το καθε πρωτο "ποδι" ειναι απευθειας στους κοινους πυκνωτες του τροφοδοτικου.
Υλοποιημενα με
Nichicon 2X2200uF παραλληλα με 1,5nF pio----αντισταση 90ωμ(470ωμ για τις βαθμιδες με τις 12ΑΕ6Α)----47uF PP παραλληλα με 0,47uF τεφλον.

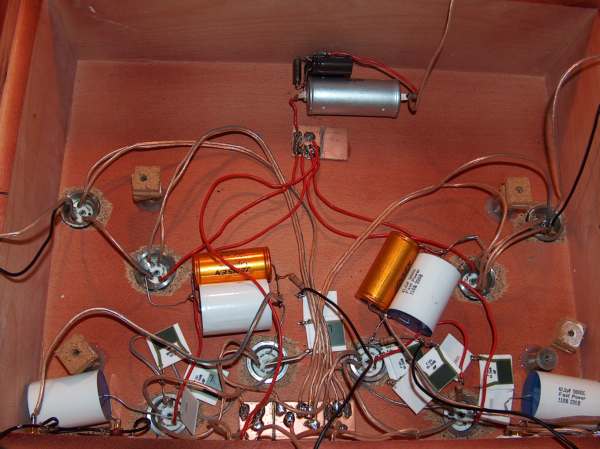

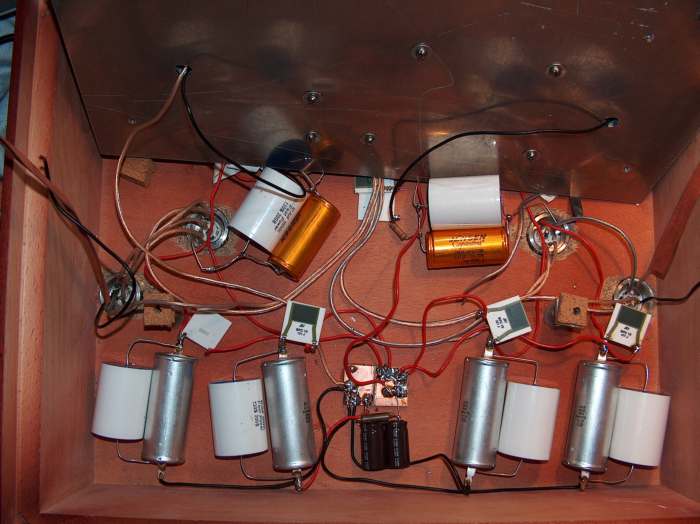

Και μια φωτο των φιλτρων


Ο ηχος εχει αλλαξει εντελως,με διαχωρισμο των οργανων πολυ καλυτερο και σαφεστερο,και μεγαλυτερο αερα στα ambience στοιχεια της ηχογραφησης.Επισης το μπασο εχει γινει πολυ πιο ελεγχωμενο και δυνατο.Γενικα σε ολα καλυτερο.

Σχετικα με φορτια-παραμορφωσεις.
Εχουν κατεβει και αλλο μετα απο την κατασκευη των φιλτρων,και εχουν ως εξης:
Στο ενα καναλλι η τελικη βαθμιδα εχει 0,04% THD!! με φορτιο 50Κ,και στο αλλο 0,4% THD(το ψαχνω)
Ομως,φορτωνοντας τη 1η βαθμιδα με 470ωμ!! η εξοδος στην τελικη βαθμιδα πεφτει κατα 20db και η παραμορφωση πεφτει στο μισο(0,2%THD).

Αν καταλαβε κανενας το γιατι pls πεστε μου και μενα



[audioailouros]

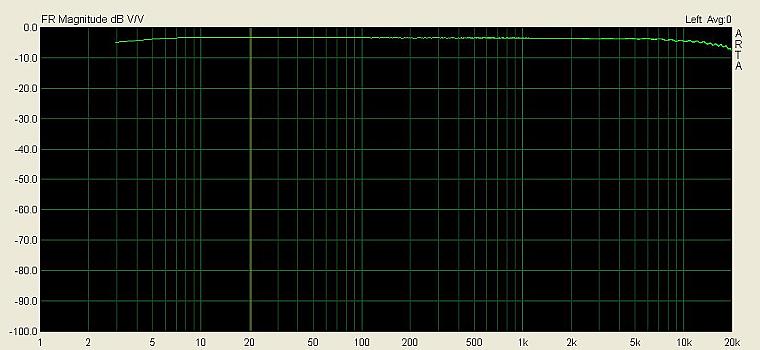

Και μια FR

Εξοδος απο την τελικη βαθμιδα (2ο σταδιο) στα 48KHz
Απο 3~20000Hz



[audioailouros]

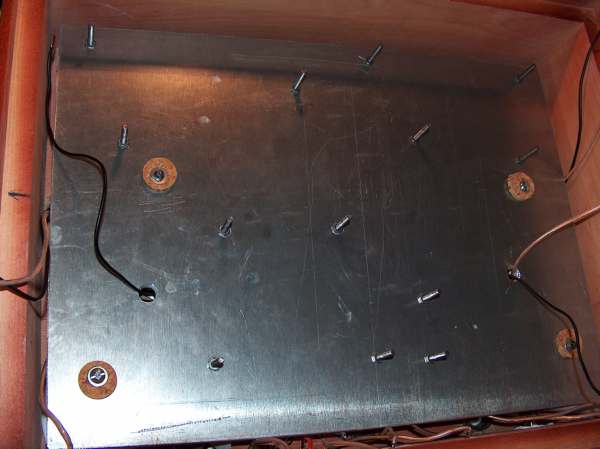

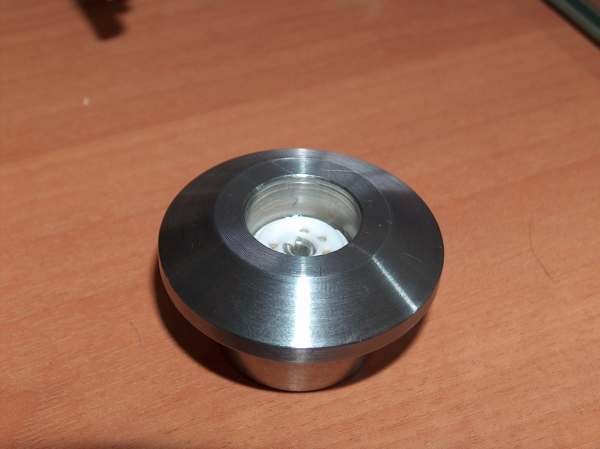

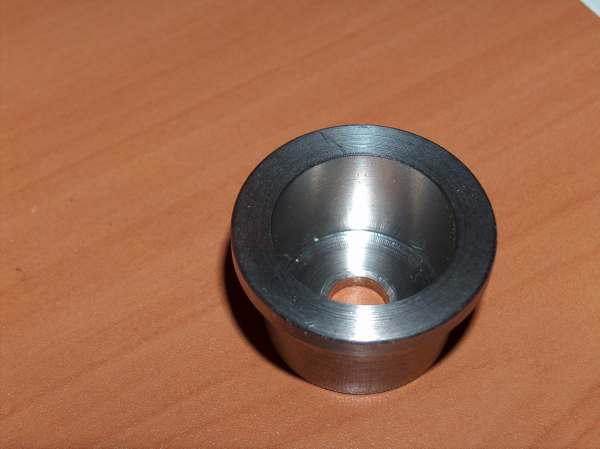

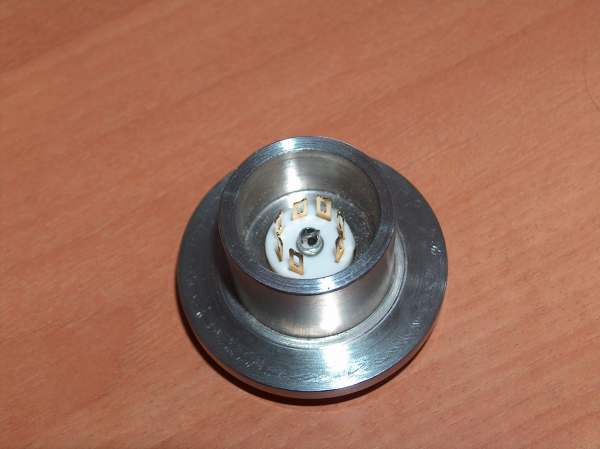

Φωτο απο τα ανοξειδωτα φυτευτα που εφτιαξα
