Μέτρηση αντίστασης κόρνας

[nik70]

Καλησπέρα σε όλους. Mετράω την κόρνα από ηχείο Ρioneer CS-88a (8Ω) και παίρνω ένδειξη μόλις 1Ω. Υποθέτω σωστά ότι είναι καμένη;



[PeterMeni]

Έχεις αποσυνδέσει το μεγάφωνο από το κύκλωμα διαχωρισμού ή το μετράς συνδεδεμένο;



[nik70]

Ναι, μόνο το μεγάφωνο μετράω αποσυνδεδεμένο



[PeterMeni]

Αν είναι επάνω στο κύκλωμα μετράς το παράλληλο πηνίο και βλέπεις τόσο μικρή αντίσταση.
Αν έχεις βγάλει έστω και το ένα από τα δύο καλώδια που το συνδέουν με το κροσόβερ τότε έχει θέμα με βραχυκυκλωμένο το πηνίο του.



[nik70]

Οπότε πάει μάστορα για νέο πηνίο.
Ευχαριστώ



[PeterMeni]

Μπαα δεν υπάρχει επιτυχημένη επισκευή αν είναι καμένο το πηνίο. Απλά θα βγάζει κάποιο ήχο αλλά ουδεμία σχέση με την αρχική απόδοση. Ψάξε μπας και βρεις κάποιο μεταχειρισμένο, αν και πάλι δεν θα ξέρεις αν είναι από επισκευή.



[nik70]

Ωχ... Μπρος γκρεμός και πίσω ρέμα, δηλαδή! Να ρωτήσω γιατί δεν πετυχαίνει η επισκευή;



[PeterMeni]

Η κινούμενη μάζα μιας τέτοιας μονάδας είναι περίπου μισό γραμμάριο. Ακόμα και η ελάχιστη παραπάνω κόλλα κάνει διαφορά. Βλέπεις σύγχρονα μεγάφωνα με κοντινή παραγωγή και έχουν απόκλιση μεταξύ τους.
Φαντάσου τι γίνεται όταν μπαίνει χέρι. Βγαίνει αλλού για αλλού η απόκριση, η ευαισθησία και γενικότερα τα χαρακτηριστικά του μεγαφώνου.



[daharis666]

Tweeter PT-406F for sale | eBay

Get the best deals for Tweeter PT-406F at eBay.com. We have a great online selection at the lowest prices with Fast & Free shipping on many items!

www.ebay.com



[nik70]

Απόλυτα λογικό ακούγεται. Θα ψάξω στο internet (ευχαριστώ και για το link) και βλέπουμε. Στο μεταξύ χρειάζομαι και δεύτερη κόρνα, η άλλη έχει κομμένο πηνίο (0Ω έδειξε το πολύμετρο, την άνοιξα και βρήκα το κόψιμο). Έτσι κι αλλιώς δεν έχω μεγάλες ηχητικές προσδοκίες από ηχεία μισού αιώνα, πιο πολύ ένα just for fun προτζεκτάκι είναι, η βασική ιδέα ήταν να μαστορέψω λίγο και να στήσω ένα δεύτερο σύστημα, με όμορφα vintage μηχανήματα (midlife crisis το λένε νομίζω, χαχαχ). Έχω ήδη αλλάξει αναρτήσεις στα τουίτερ και μετά έλεγα να ασχοληθώ με την αλλαγή πυκνωτών στα κροσόβερ.



[PeterMeni]

Απόλυτα λογικό ακούγεται. Θα ψάξω στο internet (ευχαριστώ και για το link) και βλέπουμε. Στο μεταξύ χρειάζομαι και δεύτερη κόρνα, η άλλη έχει κομμένο πηνίο (0Ω έδειξε το πολύμετρο, την άνοιξα και βρήκα το κόψιμο). Έτσι κι αλλιώς δεν έχω μεγάλες ηχητικές προσδοκίες από ηχεία μισού αιώνα, πιο πολύ ένα just for fun προτζεκτάκι είναι, η βασική ιδέα ήταν να μαστορέψω λίγο και να στήσω ένα δεύτερο σύστημα, με όμορφα vintage μηχανήματα (midlife crisis το λένε νομίζω, χαχαχ). Έχω ήδη αλλάξει αναρτήσεις στα τουίτερ και μετά έλεγα να ασχοληθώ με την αλλαγή πυκνωτών στα κροσόβερ.

Από ότι είδα οι τιμές των μεταχειρισμένων μονάδων είναι αρκετά υψηλές, κυρίως λόγο σπανιότητας. Επιπλέον τίποτα δεν σου εξασφαλίζει ότι είναι σε καλή κατάσταση και όχι <<χεριασμένες>.
Στη θέση σου θα κοίταζα αν μπορεί να αφαιρεθεί το πίσω τμήμα του μεγαφώνου και θα προσάρμοζα στο κορνάκι, καινούρια tweeters νεοδυμίου 1 ίντσας 8 Ωμ. Θα είναι σίγουρα καλύτερα και θα αντέχουν και περισσότερο.



[nik70]

Και σε αυτή την περίπτωση δεν θα είναι, ομως, άλλου για άλλου τα χαρακτηριστικα του μεγάφωνου σε σχέση με αυτό που είχε κατά νου ο κατασκευαστής;



[PeterMeni]

Οι πιθανότητες να ταιριάζει ένα μεγάφωνο που αναπαραγάγει μόνο τις πολύ υψηλές συχνότητες του φάσματος είναι συντριπτικά αυξημένες, σε σχέση με ένα κλασικό tweeter ή μεσαίο για παράδειγμα.
Φυσιολογικά ούτε στη στάθμη δεν θα έχεις θέμα.



[nik70]

ΟΚ, κατάλαβα. Θα το ψάξω και προς αυτήν την κατεύθυνση. Μια τελευταία ερώτηση σχετικά με την αλλαγή πυκνωτών στο κροσόβερ: Οι τιμές τους είναι στρογγυλές 1-3-5-30 και 50 μF. , Τι κάνω; Παίρνω την αμέσως κοντινότερη τιμή, δηλαδή 2,7 ή 3,3-4,7- 33 και 47 μF; Απλούς ηλεκτρολυτικούς bipolar ή ΜΚΤ, π.χ.: https://www.lautsprechershop.de/hifi/audaphon_polyester_capacitors_en.htm

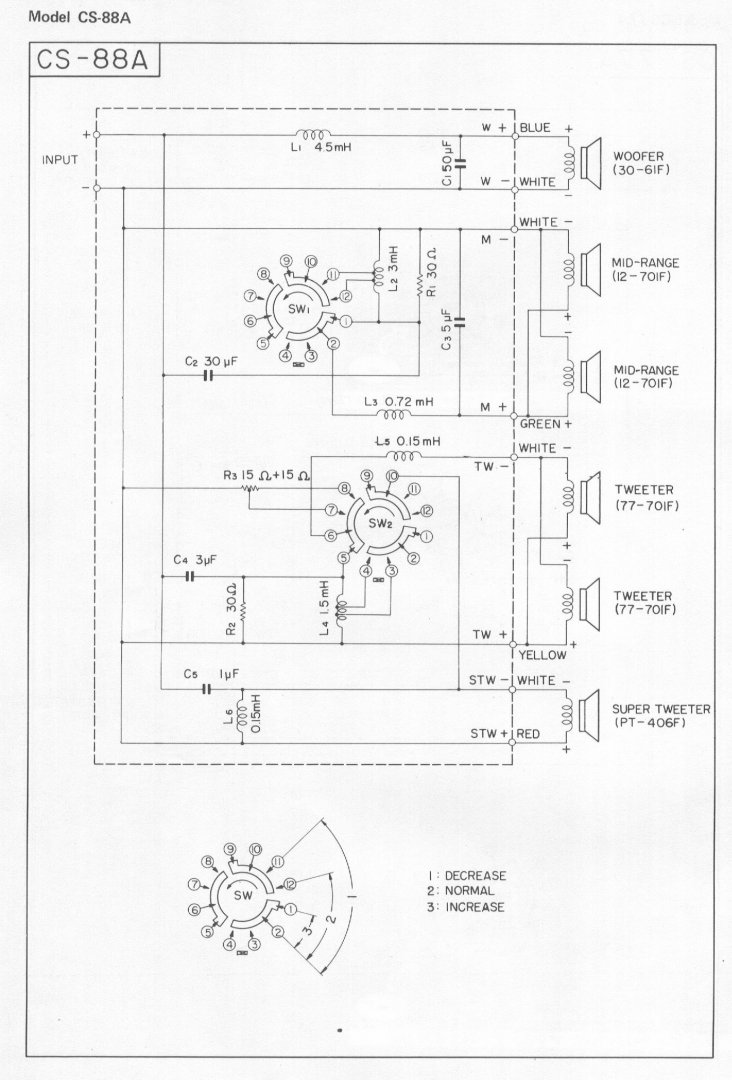

Oι ΜΚΡ που βρίσκω είναι αρκετά μεγαλύτεροι σε διαστάσεις. π.χ https://www.lautsprechershop.de/hifi/jantzen-capacitors_en.htm, οπότε δεν μπορούν χωρέσουν πάνω στην πλακέτα του κρόσοβερ, εκτός αν γίνει κάποια πατέντα και τοποθετηθούν εκτός πλακέτας (εκεί υπάρχει χώρος), άσε δε που ξεφεύγουν σε τιμή (ιδίως οι μεγαλύτερης χωρητικότητας). Γενικά δεν ξέρω αν έχει καν νόημα να δώσεις το κάτι παραπάνω σε κόστος πυκνωτών για τα συγκεκριμένα ηχεία. Επισυνάπτω και σχέδιο κυκλώματος.



[PeterMeni]

Κάνεις συνδυασμούς και πέφτεις δίπλα. Για παράδειγμα ο 50 μF παράλληλα του woofer, φτιάχνεται με δύο 100 μF ηλεκτρολυτικούς, που τους συνδέεις τα - μεταξύ τους.
Αντίστοιχα ο 5 μF με bipolar ή καλύτερα ΜΚΤ 4,7+0,33. Ο 3 μF με δύο 1,5 παράλληλα επίσης ΜΚΤ. Ο 30 με δύο 15 bipolar παράλληλα.
Δεν έχει νόημα να πας σε ακριβούς γιαυτό το ηχείο, εκτός ίσως από τους μικρούς σε σειρά με τα tweeters.



[nik70]

Με τρομάζεις! Πού θα χωρέσουν όλοι αυτοί οι πυκνωτές; Με τους μεγάλους στις άκρες κάτι θα γίνει, στους δυο μικρούς στη μέση δεν ξέρω πως θα μπει και τρίτος.



[PeterMeni]

Είμαι φοβιστικός τύπος!
Ουου για πλάκα χωράνε άλλοι τόσοι. Βάζεις τον έναν πάνω στον άλλο για να σχηματίσεις μια χωρητικότητα ή και δίπλα. Στερεώνεις με λίγη κόλλα ή με δεματικά.



[nik70]

Αααα, παίζει το ένας πάνω στον άλλο; Νόμιζα ότι πρέπει όλοι να πατάνε κάτω. Οκ, τότε, κανένα πρόβλημα. Σε ευχαριστώ πολύ για όλες τις συμβουλές!
