Μετατροπή, από τροφοδοτικό pc, σε τροφοδοτικό γενικής χρήσης

[Κυριακου Γιαννηs]

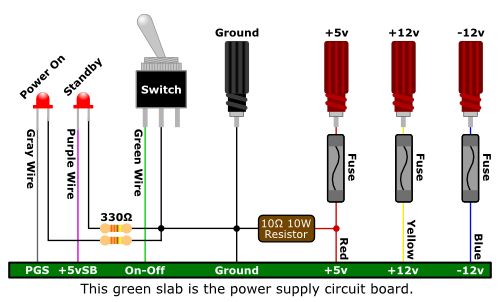

Κανω την μετατροπη ενος τροφοδοτικου 450W, βαση του σχεδιου. Ολα καλα μεχρι εδω.
Θα ηθελα να βαλω και ενα βολτομετρο,ωστε να βλεπω τα βολτ που βγαζει η καθε εξοδος που χρησιμοποιω. Γινεται? Αν ναι πως θα το συνδεσω?



[daharis666]

για ποιον λόγο να βάλεις βολτόμετρο...φιξ τιμές έχει...5,12 και 3.3V



[Κυριακου Γιαννηs]

για ποιον λόγο να βάλεις βολτόμετρο...φιξ τιμές έχει...5,12 και 3.3V

Σωστα,αλλα ειπα μιας και εχω ενα να το βαλω και αυτο.Μηπως ηταν ποιο χρησιμο να μπει ενα αμπερομετρο?
H - 5v & -12v θα χρειαστουν καπου η να μην τις βαλω?



[daharis666]

Σωστα,αλλα ειπα μιας και εχω ενα να το βαλω και αυτο.Μηπως ηταν ποιο χρησιμο να μπει ενα αμπερομετρο?
H -5v & -12v θα χρειαστουν καπου η να μην τις βαλω?

Όχι βρε Γιάννη...σιγά...απλά πράγματα
τι θα συνδέσεις επάνω...?
ψυγειάκι με σπερματοζωάρια και αγχώνεσαι τόσο



[Κυριακου Γιαννηs]

Όχι βρε Γιάννη...σιγά...απλά πράγματα
τι θα συνδέσεις επάνω...?
ψυγειάκι με σπερματοζωάρια και αγχώνεσαι τόσο

Ok! Συνεχιζω μονο με τις 3.3,5,12v



[Κυριακου Γιαννηs]

Ερωτηση.

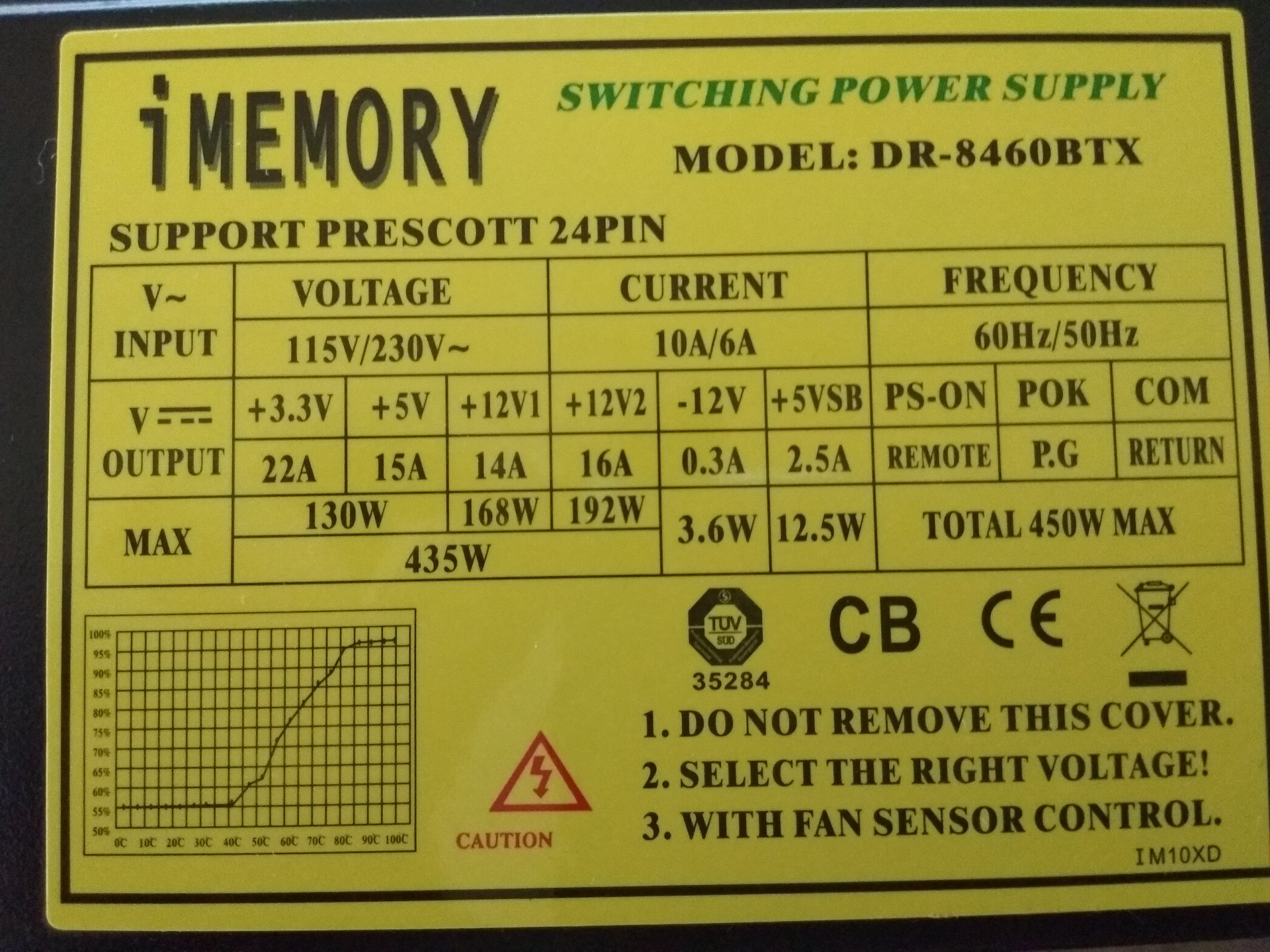

Στο σχεδιο δειχνει οτι η βατικη αντισταση εχει τοποθετηθει στην +5v οπου το δικο μου τροφοδοτικο βγαζει 15Α. Δεν ειναι καλυτερα να μπει στην εξοδο με τα μεγαλυτερα αμπερ?
Το τροφοδοτικο στην +3.3V βγαζει 22Α.

Ειναι συνηθεστερο το να μπαινει μια αντισταση 5 ή 10W, ως εικονικο φορτιο, στην ταση του τροφοδοτικου που εχει τα περισσοτερα αμπερ.
https://www.markidis.gr/el/antistasi-batiki-47o-10w



[progressive1908]

Ζητω συγνωμη προκαταβολικα. αλλα πως γινεται να κανεις την μετατροπη που θελει και καποιες γνωσεις και δεν μπορεις να συνδεσεις ενα βολτομετρο.



[Κυριακου Γιαννηs]

Ζητω συγνωμη προκαταβολικα. αλλα πως γινεται να κανεις την μετατροπη που θελει και καποιες γνωσεις και δεν μπορεις να συνδεσεις ενα βολτομετρο.

Με πολυ διαβασμα και youtube,και προσοχη. Ειναι πολυ απλο να γινει η μετατροπη,αν πιανουν λιιιγο τα χερια σου.



[xenos]

Ζητω συγνωμη προκαταβολικα. αλλα πως γινεται να κανεις την μετατροπη που θελει και καποιες γνωσεις και δεν μπορεις να συνδεσεις ενα βολτομετρο.

Οπως βλέπεις, ακομα και το σχέδιο ειναι φτιαγμένο με πρόγραμμα ζωγραφικης και περιέχει οτι ναναι (σχημα διοδων για να δείξει κατεύθυνση, λαθος φορα διοδων-αν ειναι διοδοι, ασφαλεια στη γειωση οπου ΔΕΝ μπαίνει ποτέ, ασχετη ισχυς αντιστασης...). Αν υπηρχαν γνωσεις, δεν θα επελεγε αυτο το "σχεδιο", οποτε η ερωτηση δικαιολογείται.



[ZOMBOY]

Οπως βλέπεις, ακομα και το σχέδιο ειναι φτιαγμένο με πρόγραμμα ζωγραφικης και περιέχει οτι ναναι (σχημα διοδων για να δείξει κατεύθυνση, λαθος φορα διοδων-αν ειναι διοδοι, ασφαλεια στη γειωση οπου ΔΕΝ μπαίνει ποτέ, ασχετη ισχυς αντιστασης...). Αν υπηρχαν γνωσεις, δεν θα επελεγε αυτο το "σχεδιο", οποτε η ερωτηση δικαιολογείται.

Θεωρώ ότι με λιγότερες λέξεις θα του έλεγες τι πραγματικα πρέπει να κάνει για να μην πάθει και τίποτα από τα ρεύματα.
Βοηθάτε αλλήλους..



[xenos]

Θεωρώ ότι με λιγότερες λέξεις θα του έλεγες τι πραγματικα πρέπει να κάνει για να μην πάθει και τίποτα από τα ρεύματα.
Βοηθάτε αλλήλους..

Οι τάσεις είναι χαμηλές, δεν κινδυνεύει.
Απλά τα προβλήματα μιας τέτοιας υλοποίησης δεν μπορούν να αναλυθούν χωρίς κατεβατό.



[Κυριακου Γιαννηs]

Oλα τα σχεδια που εχω βρει ειναι σχεδον ιδια.



[Alexandros1986]

Πως ειναι χρήσιμο αυτο ακριβως δε μπορω να καταλαβω. Για ποιο λογο να φτιαξεις κατι τετοιο ;;;



[xenos]

Καλύτερα κάνε αυτό:

Έτσι πρέπει να μπούν οι ασφάλειες (αν μπουν). Δεν πρόκειται να προστατέψουν ΚΑΜΙΑ ευαίσθητη ηλεκτρονική συσκευή από βλάβη αν κάνεις λάθος στις συνδέσεις (δεν προλαβαίνουν, καίγονται μετά τη ζημιά). Το τροφοδοτικό το ίδιο προβλέπεται να προστατεύει τον εαυτό του χωρίς πρόσθετες ασφάλειες.

Η αντίσταση 10W (αρκεί να είναι 5W) ή ένα λαμπάκι πυρακτώσεως ή LED με τουλάχιστο 0,3A ρεύμα και πρέπει να μπει στα 5V και όχι σε άλλη τάση στα φτηνιάρικα τροφοδοτικά. Τα 2,5W που θα καταναλώνει είναι σημαντική θερμική ενέργεια για να κάνει ζημιές (π.χ. έγκαυμα).

Επίσης κανένα φτηνιάρικο τροφοδοτικό δεν βγάζει 3,3V και 12V αλλά ότι να 'νε. Δεν έχουν ελέγχους για κάθε τάση χωριστά (γι αυτό καίνε μητρικές και δίσκους τόσο εύκολα). Για αυτό η αντίσταση πρέπει να μπει στα 5V.

Αν θέλεις ακρίβεια, πάρε ένα corsair vs350 με 40ευρω ή κανένα μεταχειρισμένο dell,hp,delta,dec με 10ευρω απο ebay (πλήρης έλεγχος ΟΛΩΝ των τάσεων).

Στο παρακάτω τουλάχιστο έβαλε ρύθμιση τάσης για να είναι χρήσιμη μια τέτοια κατασκευή
http://www.hlektronika.gr/forum/showthread.php?t=48274&page=4&p=337521&viewfull=1#post337521


Πάντως αν κοιτάξεις στο skroutz βρίσκεις τροφοδοτικό πάγκου με κανένα 50αρι ευρω με ρύθμιση τάσης και ρεύματος. Στο ebay με πολύ λιγότερα. Αλλά τροφοδοτικό μεταβλητής τάσης, όχι τέτοια παπάτζα.



[Κυριακου Γιαννηs]

Πως ειναι χρήσιμο αυτο ακριβως δε μπορω να καταλαβω. Για ποιο λογο να φτιαξεις κατι τετοιο ;;;

Moυ ειναι χρησιμο για μερικες δοκιμες οπου κανω.

Πάντως αν κοιτάξεις στο skroutz βρίσκεις τροφοδοτικό πάγκου με κανένα 50αρι ευρω με ρύθμιση τάσης και ρεύματος.

Συμφωνω μαζι σου,μπορει να κανει την δουλεια μου και αυτο το φθηνο,αλλα αφου υπαρχουν τα υλικα και το κοστος ειναι μηδενικο γιατι να μην προσπαθησω?
https://www.electrohoros.gr/εργαστηριακά-τροφοδοτικά/18232-yh-1502d-τροφοδοτικο-εργαστηριου.html

Ετσι και αλλιως δεν ειναι για επαγγελματικη χρηση,και ουτε θα τροφοδοτει μεγαλα φορτια.



[Κυριακου Γιαννηs]

Μια απαντηση που πηρα σημερα για το θεμα.

" Εχω την εντύπωση ότι έχεις κάνει τα πράγματα αρκετά πιο περίπλοκα απότι πραγματικά είναι. Καταρχήν το θέμα των διόδων. Πέρα από το γεγονός ότι οι δίοδοι στις αρνητικές εξόδους αλλά και στην κοινή επιστροφή (GND) πρέπει να συνδεθούν με την αντίστροφη πολικότητα απότι δείχνει το σχέδιο αλλιώς δεν θα πάρεις τίποτα, δεν μπορώ να καταλάβω τι σκοπό έχουν οι δίοδοι. Αν είναι για προστασία του φορτίου από τυχόν ανάποδη τάση εξόδου του τροφοδοτικού, αυτό δεν πρόκειται να συμβεί σε ένα τέτοιο τροφοδοτικό. Συν το γεγονός ότι οι δίοδοι θα προκαλέσουν μια ανεπιθύμητη πτώση τάσης, ιδίως σε μεγάλα σχετικά ρεύματα . Κι επειδή οι δίοδοι εξόδου είναι ,από άποψη τροφοδότησης του φορτίου ,σε σειρά με τη δίοδο της κοινής επιστροφής, η πτώση τάσης θα είναι συνολικά από 1.4 έως 2.2 βολτς, ανάλογα με το ρεύμα φορτίου ,αν πρόκειται για απλές διόδους ή από 0.6 μέχρι 1.2 βολτς ,πάλι ανάλογα με το ρεύμα φορτίου ,αν πρόκειται για διόδους Schottky. Το επόμενο θέμα είναι εκείνη η βατική αντίσταση στην έξοδο των 5 βολτς, η οποία, με την τιμή που έχει, τραβάει 0.5 αμπέρ άσκοπα. Αν το κάνεις μην τυχόν και φουλάρει τάση όταν δεν έχει φορτίο, ξέχνα το. Αυτό γινόταν στα πολύ παλιά, φτηνά τροφοδοτικά, με τον σιδερένιο γαιδουρομετασχηματιστή, που είχαν μόνο έναν πυκνωτή εξομάλυνσης χωρίς σταθεροποίηση εξόδου. Στα παλμοτροφοδοτικά των υπολογιστών δεν παίζει τέτοιο πράγμα. Οι τάσεις ρυθμίζονται αυτόματα και διατηρούνται πρακτικά σταθερές ασχέτως φορτίου εκτός κι αν η ζήτηση ρεύματος ξεπεράσει τις δυνατότητές τους οπότε οι τάσεις απλά πέφτουν. Μόνο σε περίπτωση βλάβης μπορεί να ανεβάσουν επικίνδυνα τάση αλλά και πάλι έχουν πολλές φορές στις εξόδους τους προστατευτικές ζένερ. Μετά αυτή η ασφάλεια του 1 αμπέρ στην κοινή επιστροφή? Ούτε κι αυτή χρειάζεται εκτός αν έχεις συγκεκριμένο λόγο που δεν θέλεις το ρεύμα εξόδου να μην ξεπεράσει το 1 αμπέρ. Και πάμε τώρα στην αντίσταση περιορισμού του ρεύματος των leds ,των 220 ωμ. Αυτό που θα γίνεται ,με τη συνδεσμολογία του σχεδίου ,είναι να ανάβει κανονικά το standby όταν το τροφοδοτικό είναι ανενεργό και ,όταν ενεργοποιηθεί, να ανάβουν και τα δύο leds, φωτίζοντας όμως αρκετά λιγότερο μια και από την αντίσταση θα περνάει το ρεύμα και των δύο, προκαλώντας μεγαλύτερη πτώση τάσης. Πρακτικά δεν θα σου δημιουργήσει πρόβλημα αλλά ,αν θέλουμε να είμαστε σωστοί ,μια και το κόστος των αντιστάσεων αυτών είναι αστείο, πρέπει να συνδεθεί από μια αντίσταση στο αρνητικό ή το θετικό του κάθε led. Τώρα ,για το βολτόμετρο, χρειάζεσαι απλά έναν περιστροφικό διακόπτη, τουλάχιστον 5 θέσεων και ένα ψηφιακό μικροβολτόμετρο. Στις αρνητικές τάσεις, απλά η ένδειξή του θα έχει ένα πλην μπροστά."



[progressive1908]

Πολυ καλα σου τα λεει.



[Κυριακου Γιαννηs]

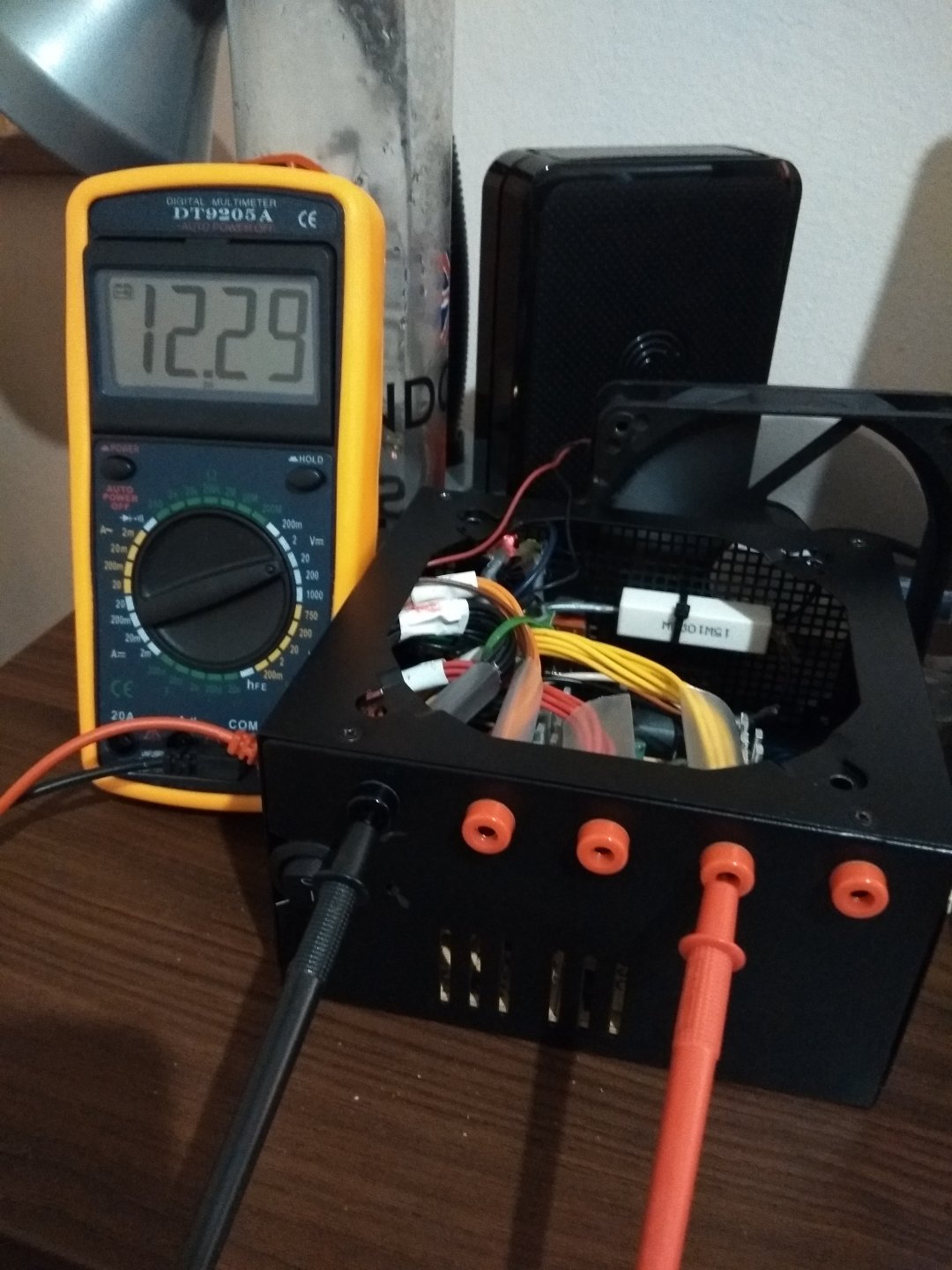

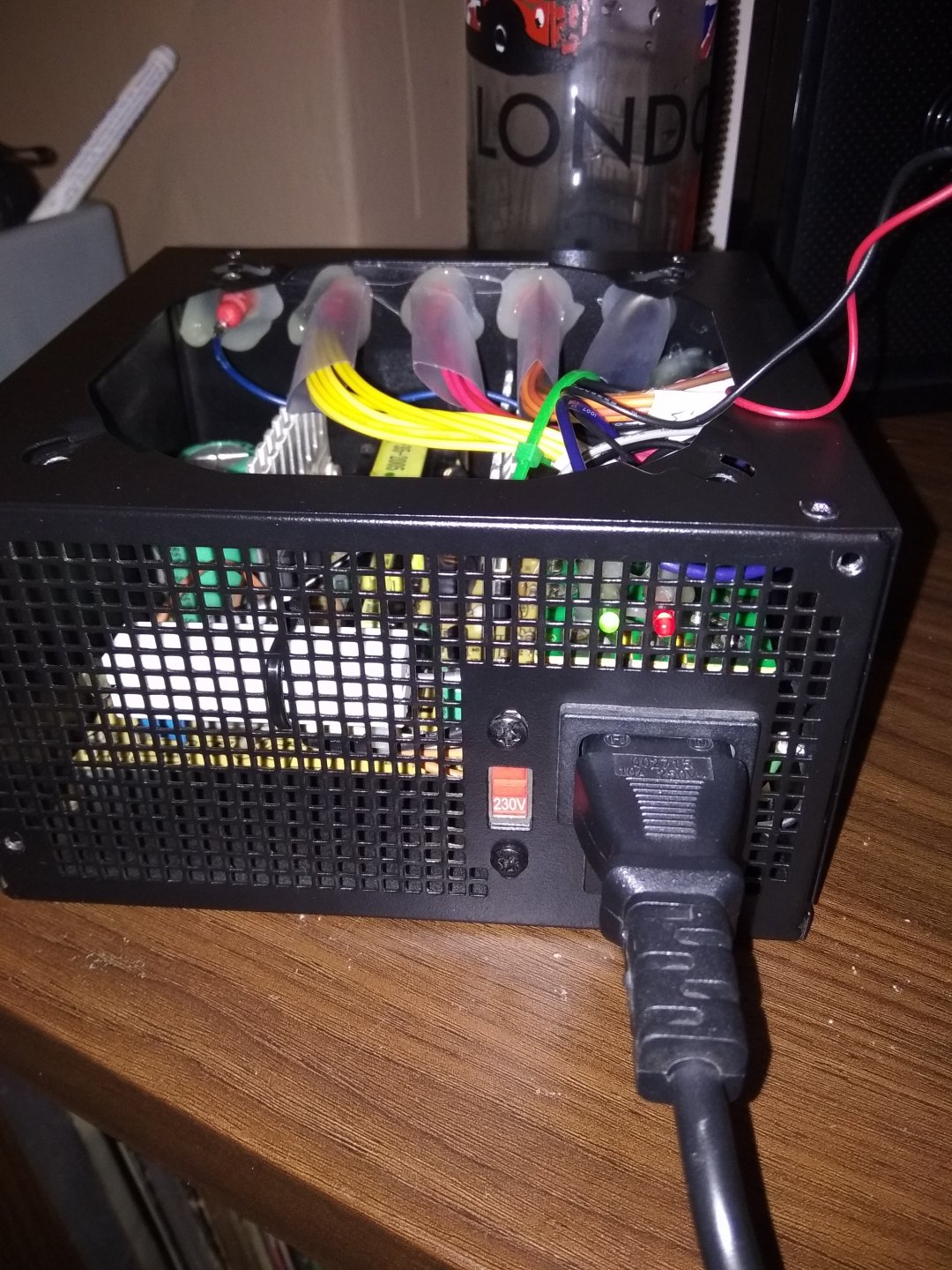

Σχεδον ετοιμο. Μερικες λεπτομεριες εμειναν.
