Μετατροπή Crossover από 4ης/4ης σε 2ης/3ης;

Μηνύματα
3.670
Reaction score
530
Το περί μετατροπής το αφήνουμε.
Πλέον αναζητώ ηχεία με Crossover 2ης/3ης από τον κατασκευαστή.


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.055
Reaction score
9.955
Μην κολλάς σε 2ης, 3ης ή 1ης τάξης. Δεν γίνεται έτσι. Το κάθε μεγάφωνο σε οδηγεί στην κατάλληλη τάξη όπως και τι έχεις κατά νου σαν σχεδίαση.
Υπάρχουν πετυχημένες σχεδιάσεις στα πάντα, όπως και το αντίθετο.


Μηνύματα
3.670
Reaction score
530
Σε αυτή την περίπτωση με ενδιαφέρουν ηχεία με σχεδίαση όπως τα m2/m3...

Ποια είναι τα δεδομένα;

Μου αρέσουν παράδειγμα τα τωρινά PMC, αλλά δεν μπορώ να πάω σε 3Κ...


Μηνύματα
1.409
Reaction score
1.710
Εδώ υπάρχουν μετρήσεις μεγαφώνων και σχόλια σχετικά με την ορθότερη χρήση τους (συχνότητα αποκοπής και τάξη κροσόβερ προτείνονται), λαμβάνοντας υπ' όψιν (αποκλειστικά) τις μετρήσεις .



Μηνύματα
3.670
Reaction score
530
Να ρωτήσω πρακτικά, όταν βλέπω να έχει μόνο δύο πηνία συνολικά είναι δεύτερης τάξης;
Υπάρχει κάποιος πολύ πρκτικός τρόπος να βρίσκουμε την τάξη του κρος;


Μηνύματα
21.801
Reaction score
16.916
Μάλλον έχει ένα μεγάλο για το midbass και ένα πιο μικρό για το tweeter.
Πηνίο και πυκνωτής συνιστούν ένα φίλτρο 2ης τάξης ,12db/oct. απο 6db /oct το καθένα.
Αναλόγως και της συνδεσμολογίας μεταξύ τους αλλάζουν και τα σημεία κροςς και οι κλισεις .
Δλδ μπορεί να μπούν δύο πυκνωτές όχι παράλληλα ,και μετά εν σειρά το πηνίο . δλδ 18db/oct .
Οχι δεν είναι ευκολο χωρίς να δείς το κύκλωμα στο τυπωμένο να διαπιστώσεις αν είναι 2ης ή 3ης τάξης μόνο με μια ματιά.
Ενας επαγγελματίας μπορεί.

Αυτό μπορεί να σε βοηθήσει


Μηνύματα
3.670
Reaction score
530
Όπως καταλαβαίνω:

Το 2ης w / 1ης t έχει (πέρα απο ωμικές αντιστασεις) 2 πυκνωτες και 1 πηνίo συνολο.

Το 2ης w / 2ης t έχει (πέρα απο ωμικές αντιστασεις) 2 πυκνωτες και 2 πηνία συνολο.

Το 2ης w / 3ης t έχει (πέρα απο ωμικές αντιστασεις) 3 πυκνωτες και 2 πηνία συνολο.

Το "θέμα" δημιουργειται με κάποια πρόσθετα κυκλώματα εξομάλυνσης της φασης.


Μηνύματα
3.670
Reaction score
530

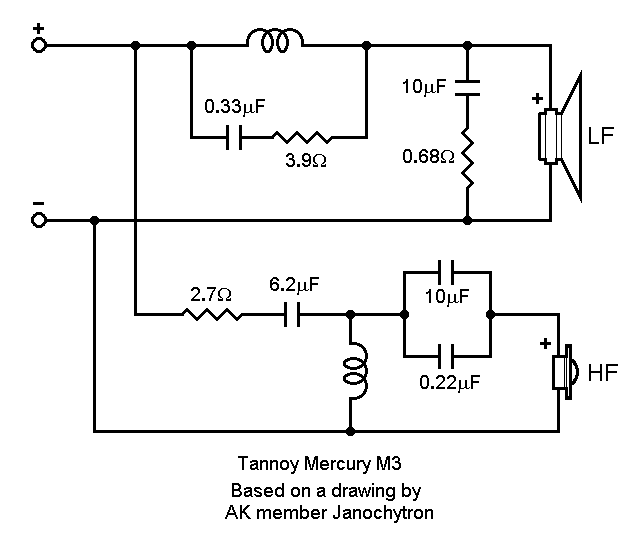

Όπως παρατηρώ στο κρος του Μ3 που είναι 2/3 με διόρθωση φάσης με πυκνωτή, από τα δύο πηνία καταλαβαίνουμε ότι είναι 2/2 ή 2/3.
Το tweeter είναι κανονικά 3ής, μιας κι οι δυο πυκνωτές παράλληλα είναι "ένας".
Στο woofer υπάρχει αυτός ο πυκνωτής παράλληλα στο πηνίο για διόρθωση φάσης.

Tannoy Mercury M3.png


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.055
Reaction score
9.955
Το RC παράλληλα του πηνίου αυξάνει την κλίση του φίλτρου, δίνοντας <<χαρακτηριστικά>> 3ης τάξης.
Η τιμή του πυκνωτή είναι πολύ μικρή και επηρεάζει ελάχιστα τη φάση.
