Featured Παθητικό κάρδιο και ότι άλλο μπορείς να κλέψεις (κλώνος dutch&dutch)

daharis666

Επαγγελματίας Crystalator Μονολιθίξ
Moderator
Μηνύματα
31.355
Reaction score
65.208
Δεν το βάζω στην diy κατηγορία....γιατί υπάρχουν μεγαλύτερες προεκτάσεις από μια απλή ιδιοκατασκευή

ας δούμε λοιπόν τι έκανε ένας τυπάς με μερικές παρατηρήσεις

για αρχή θα αναφέρω ότι είναι θαυμαστής του Τουλ :biggrin: ....
τα υπόλοιπα τα έκανε μέσω παρατηρήσεων του 8C και μέθοδο trial & error

για αρχή μια σύντομη αναφορά στην dutch
το 8c στην ουσία είναι ένα ηχείο με καρμπόν μπάφλα με το 8m.....που αποφάσισαν να το κάνουν κάρδιο...

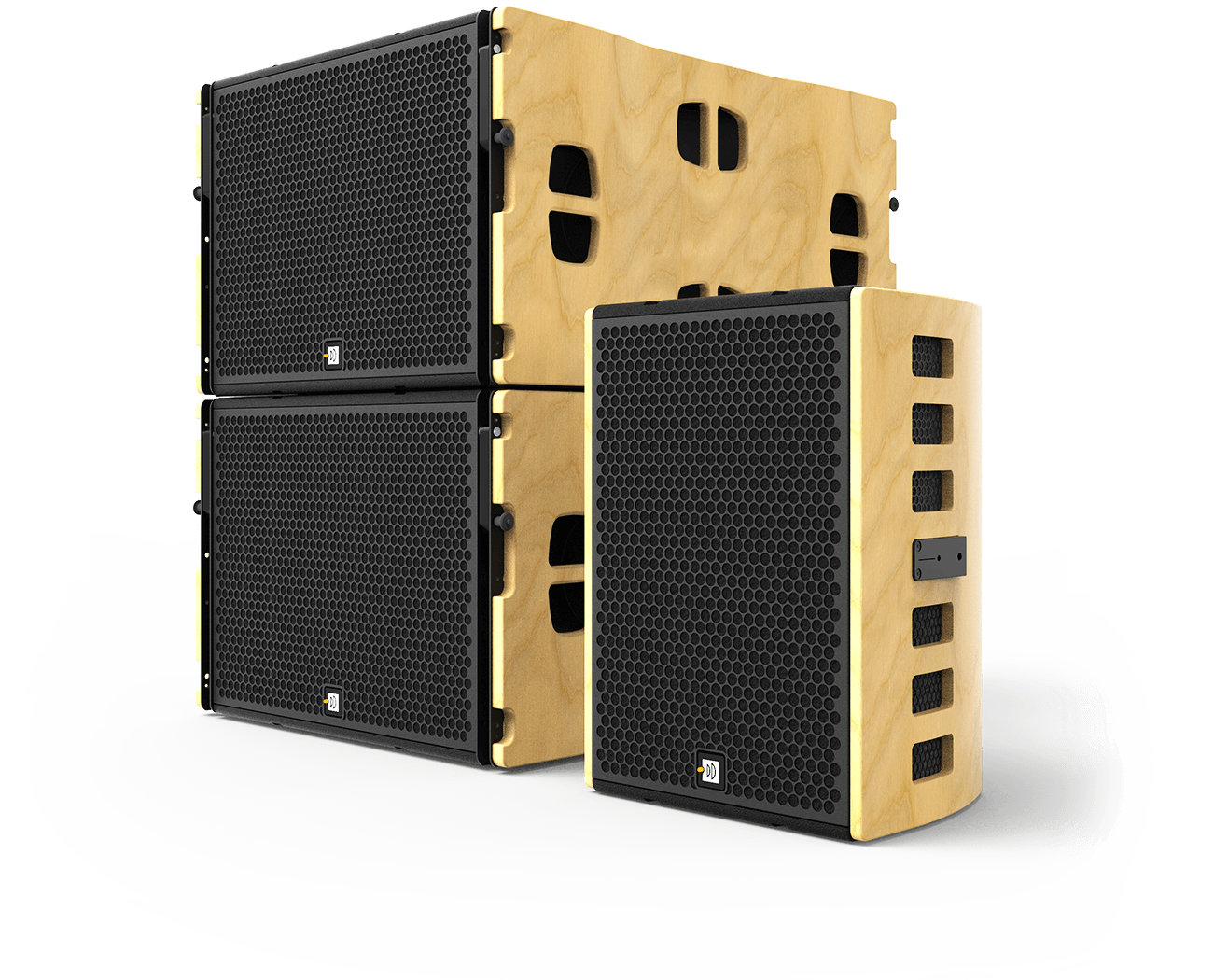

από την ασχολία τους με καρδιο PA ηχεία
για τα οποία δεν μπόρεσα να βρω κάποια έξτρα στοιχεία στα πρόχειρα που έψαξα

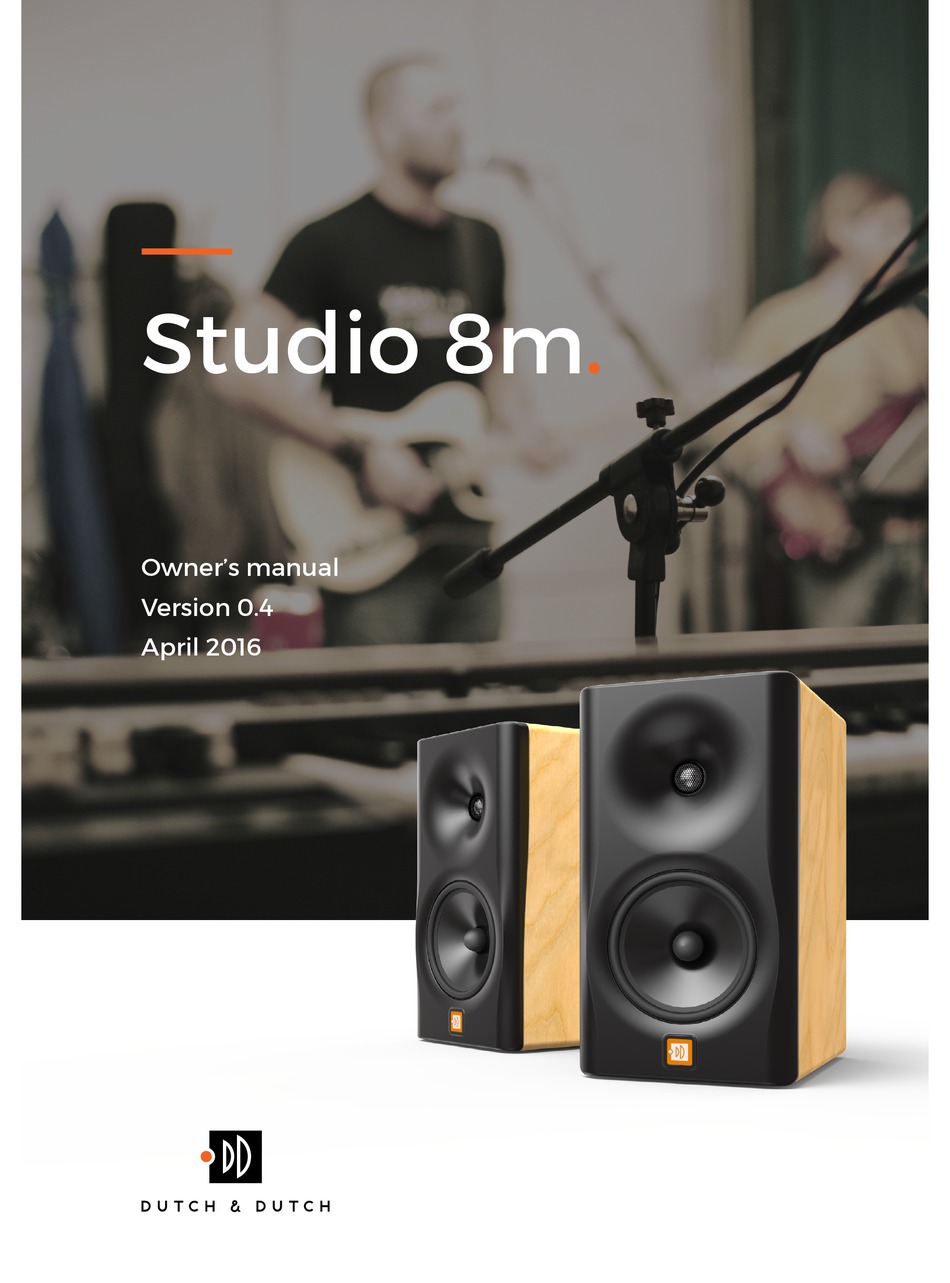

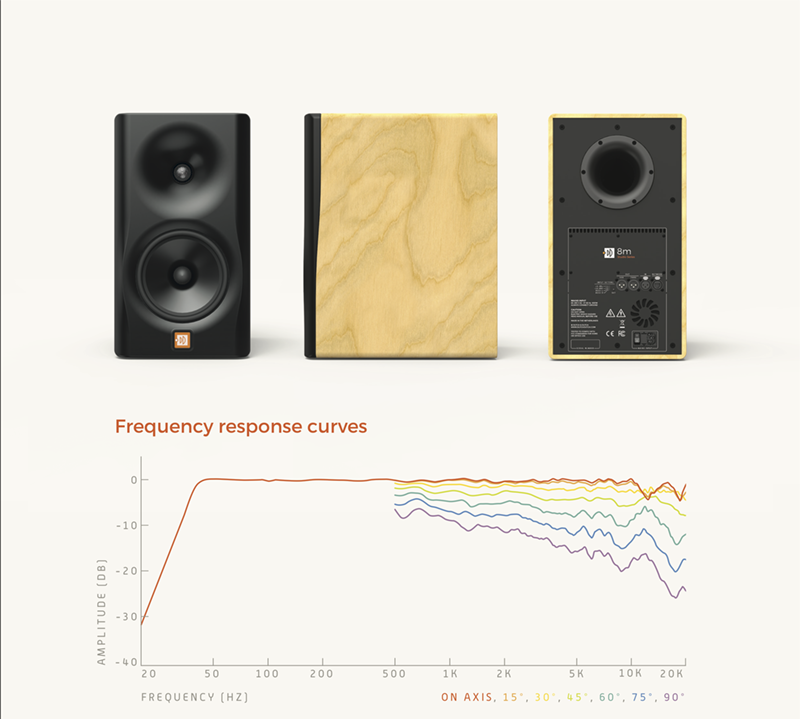

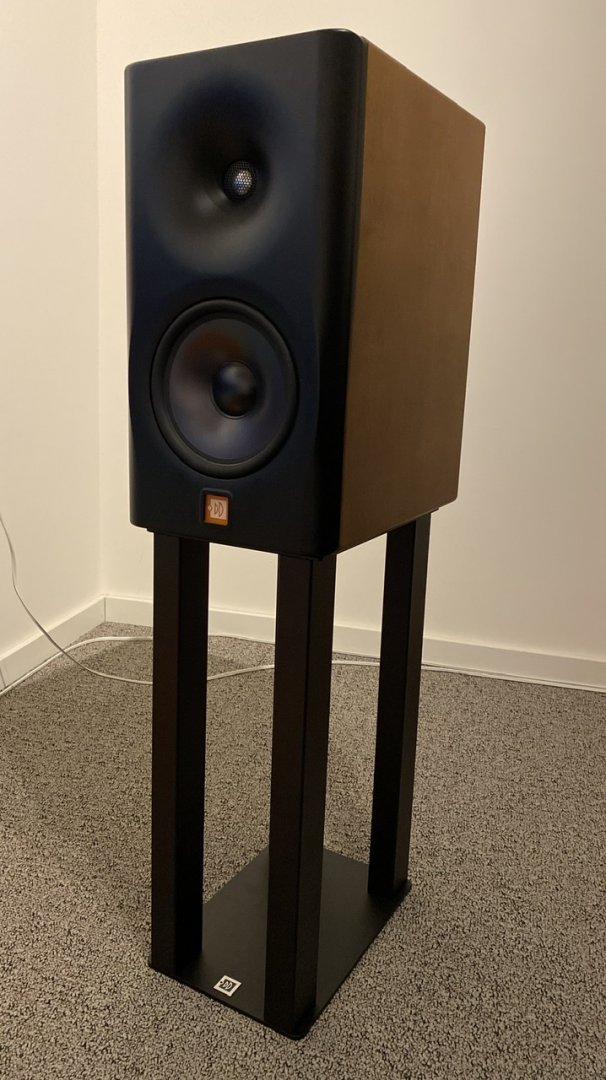

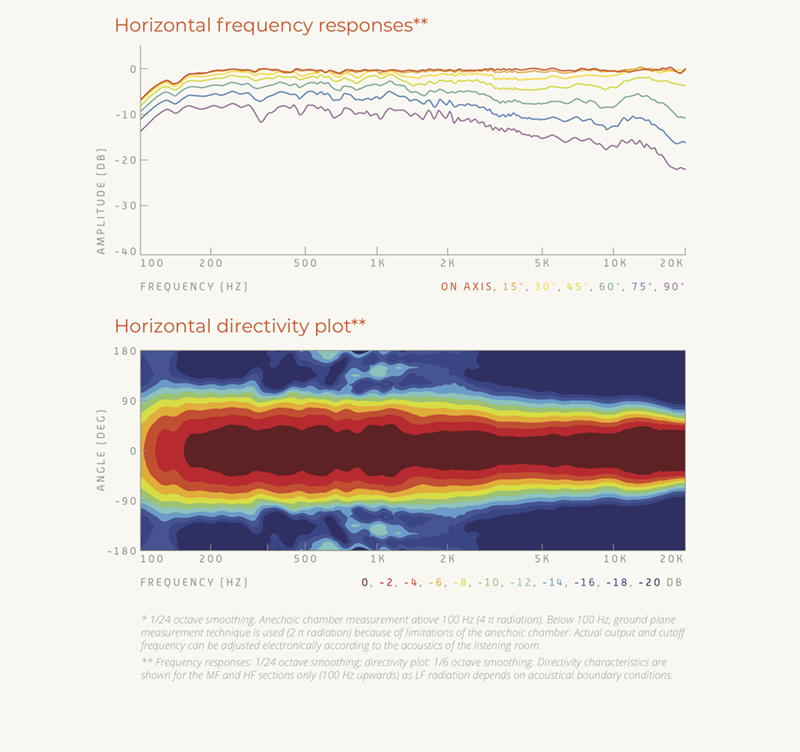

dutch&dutch 8m

και το manual του


65E9F059-9005-43CA-BE0D-FBA2E1EB4071 (1).jpeg

0EB2FDD4-53F9-482B-A8C7-B0B6F063EA32 (1).jpeg


Last edited:


daharis666

Επαγγελματίας Crystalator Μονολιθίξ
Moderator
Μηνύματα
31.355
Reaction score
65.208
με το λοιπόν βλέπουμε ότι το 8c χωρίζετε σε μια κούτσικη καμπίνα για το mid και το τουίτερ

και από εκεί και μετά ξεκινάει η καμπίνα των 2 x 8 ιντσων sub


παρατηρείστε την παραλληλία του τελειώματος της μπάφλας με την οπή που στέλνει την ακύρωση στην οπίσθια ακτινοβολία του mid
8c (1).jpg


daharis666

Επαγγελματίας Crystalator Μονολιθίξ
Moderator
Μηνύματα
31.355
Reaction score
65.208
μέχρι στιγμής δεν έχουν κάνει κάτι τρελό.....

έχουν τοποθετήσει (ευθυγραμμίσει χρονικά )τουίτερ και mid σε σωστό βάθος στην μπάφλα ώστε να μην μπλέξουν με επιπλέον dsp...
και τα ρέστα του ηχείου είναι το εξαιρετικό software που ανάλογα του τι δεδομένα τοποθέτησης του δώσεις στον χώρο ....θα σου αλλάξει και την συμπεριφορά του ηχείου



daharis666

Επαγγελματίας Crystalator Μονολιθίξ
Moderator
Μηνύματα
31.355
Reaction score
65.208
ενθουσιασμένος με όλες αυτές τις παρατηρήσεις.....έρχεται λοιπόν ο μερακλής μας ολλανδός και λέει για να δούμε τι μπορώ να κάνω άλλο εκτός από τα ''γνωστά'' :whistling: που επιτρέπονται εκεί

πήρε λοιπόν μια ντάνα ξύλα και άρχισε να κόβει....
όπως αναφέρει κάπου(ή όσα μπόρεσα κ βρήκα)....έφτιαξε 3 μοντέλα συνολικά...το ένα update του άλλου

δεν θα αρχίσω να παπαγαλίζω για να το παίξω επιστήμονας...

μία από τις ιστορίες του είναι εδώ

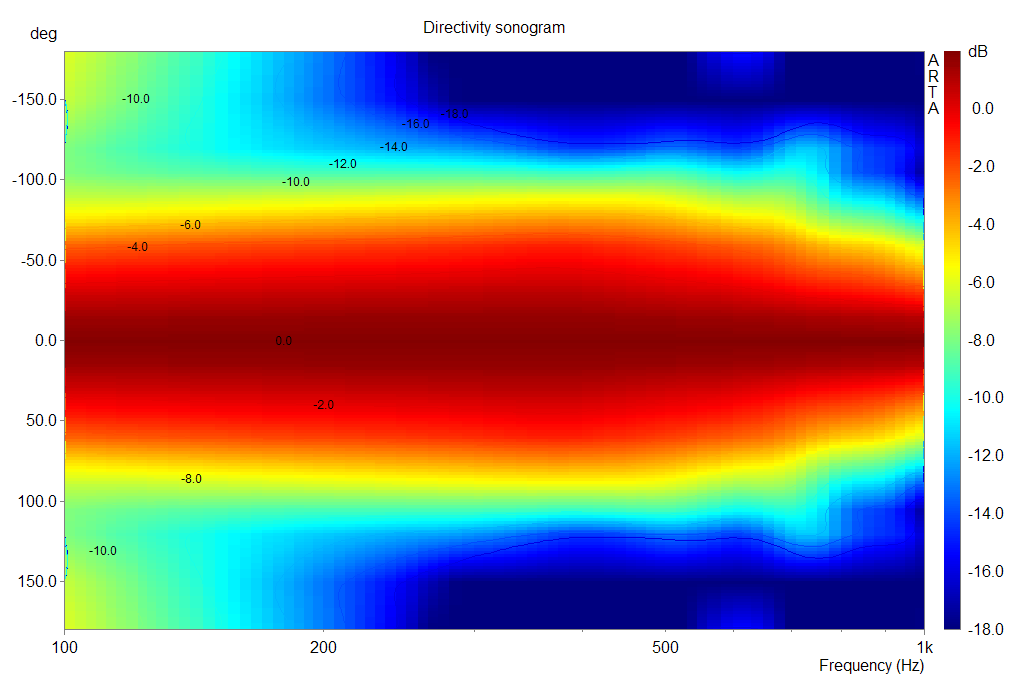

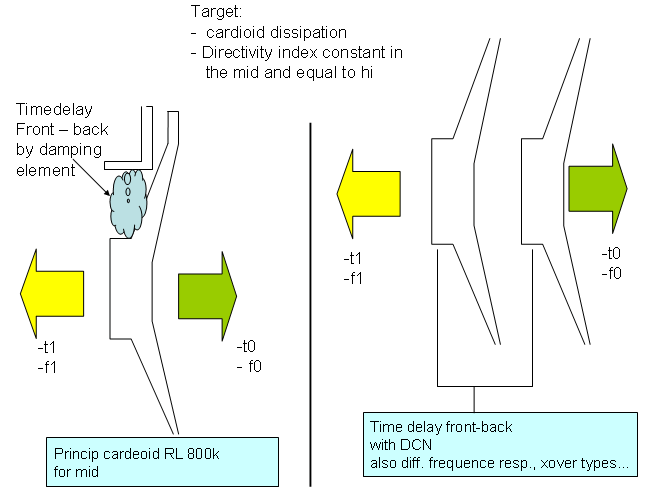

θα εστιάσω στο πως λειτούργησε στο κάρδιο

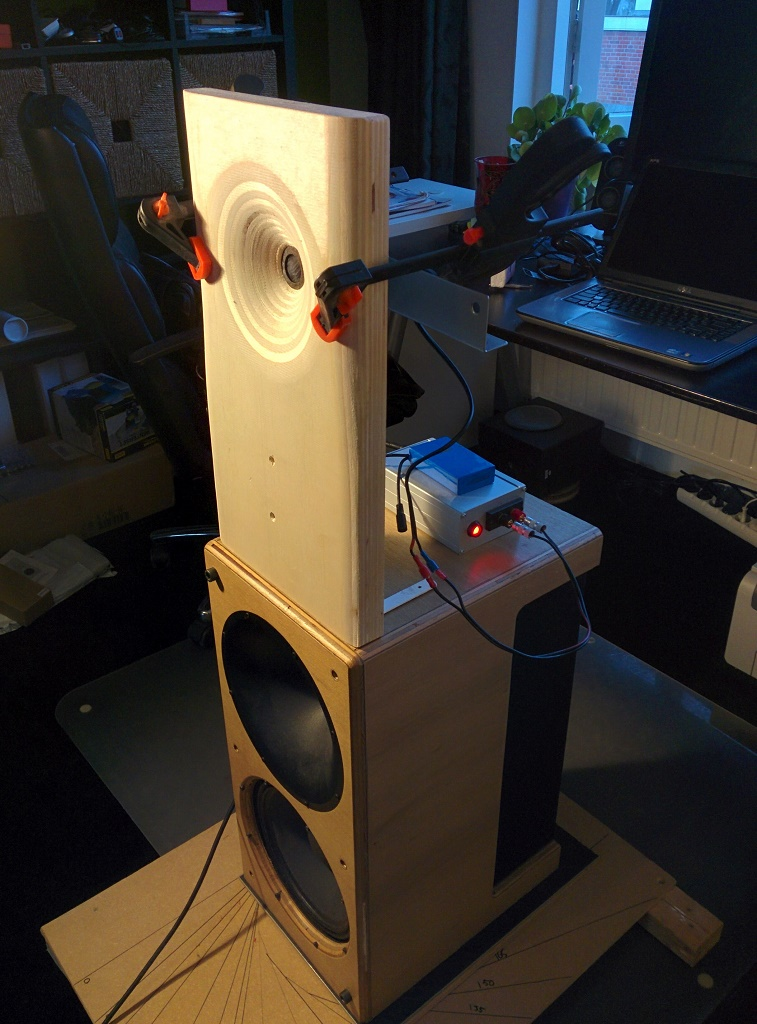

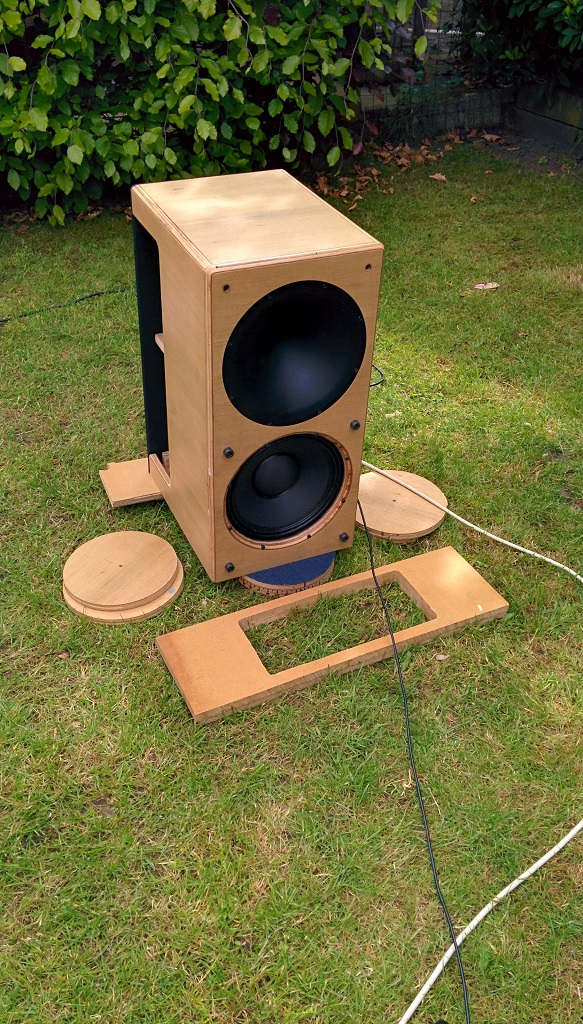

ξεκίνησε στην αρχή έτσι (με 10ιντες μονάδες και όχι 8ιντες όπως η D&D)


δοκίμασε μερικά υλικά για στούμπωμα




και έφτασε εδώ

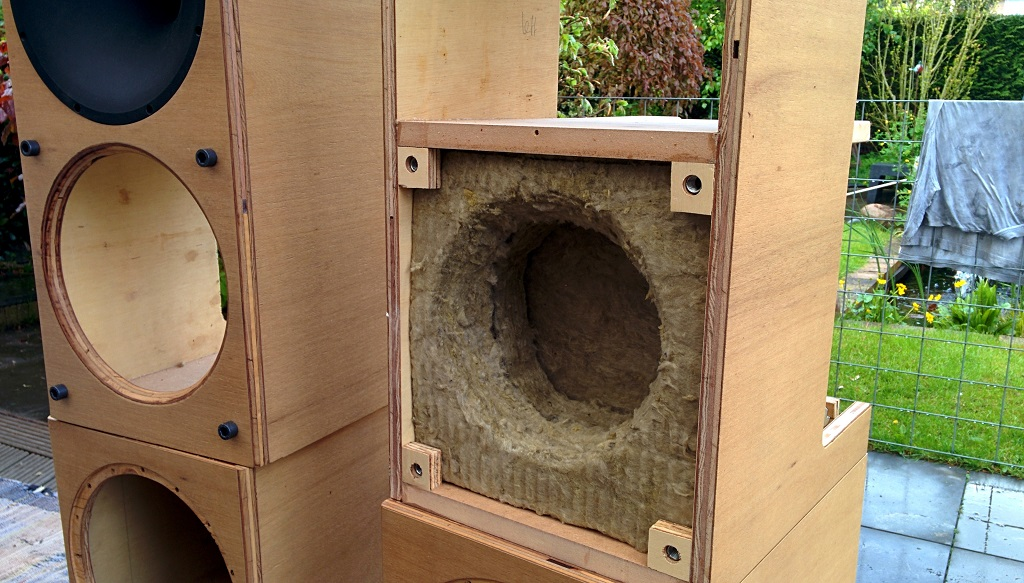

με damping *(τον πετροβάμβακα που βλέπουμε)

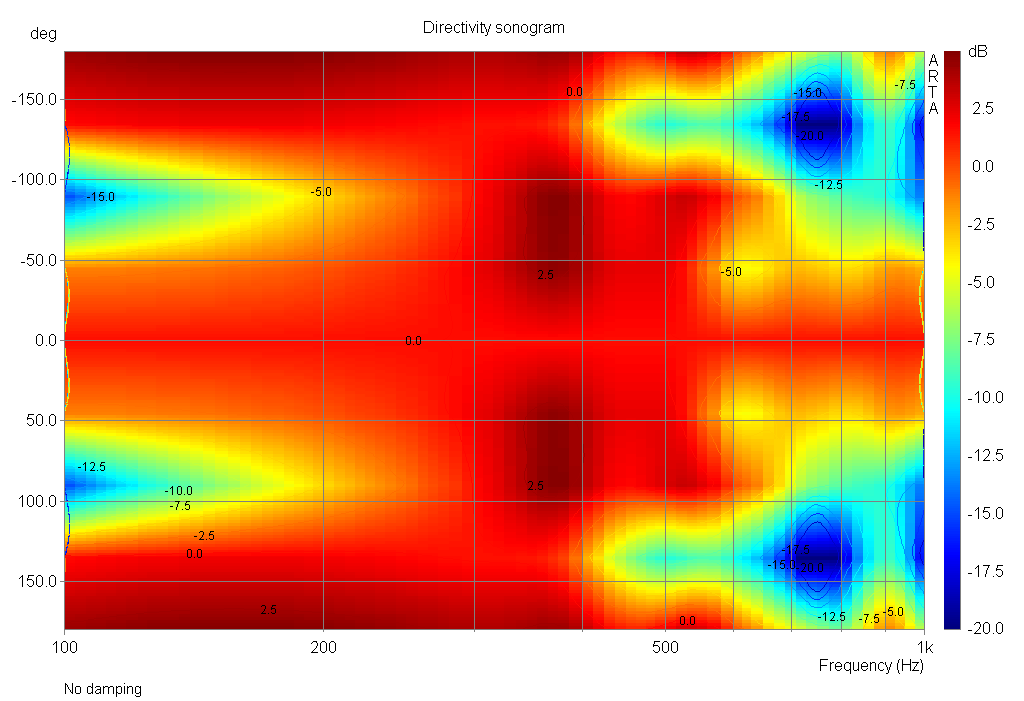

χωρίς damping



Υ.Γ. ως υλικό ηχοαπορρόφησης τελικά κατέληξε σε αυτό...
χωρίς να αποκλείει άλλα...απλά όπως είπαμε trial & error...αυτό του έκατσε καλύτερα από ότι δοκίμασε

Last edited:


daharis666

Επαγγελματίας Crystalator Μονολιθίξ
Moderator
Μηνύματα
31.355
Reaction score
65.208
στο τέλος είπε να λερώσει και τα χέρια του

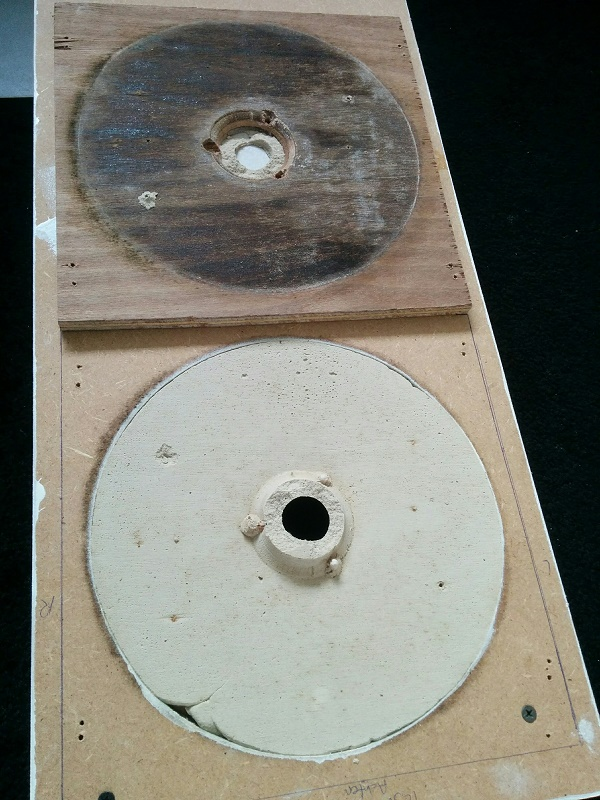

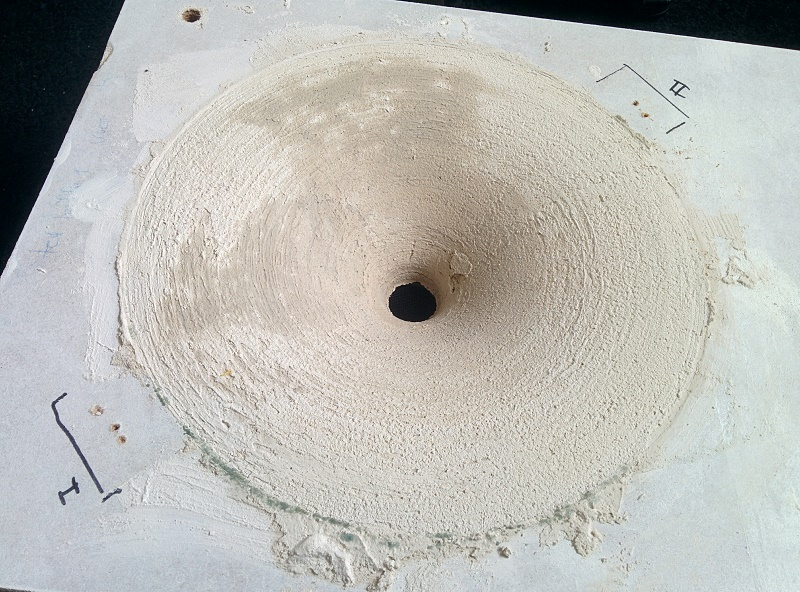

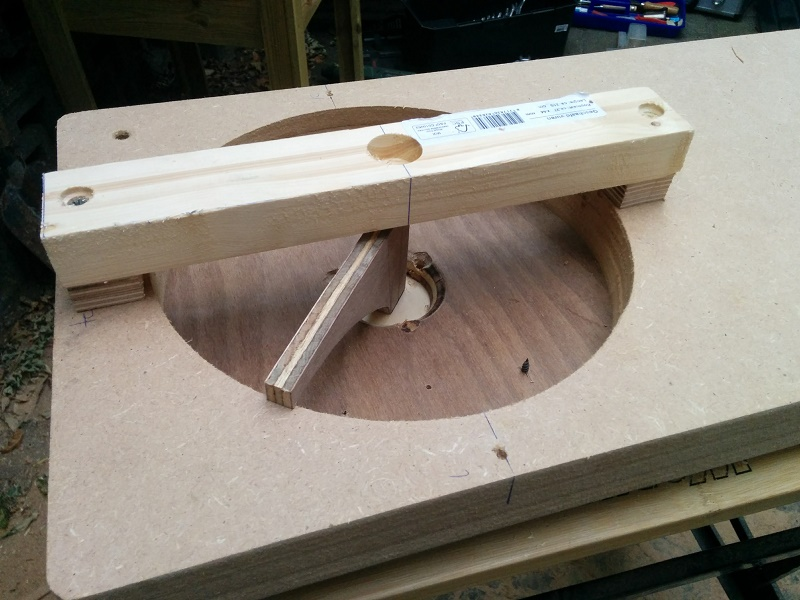

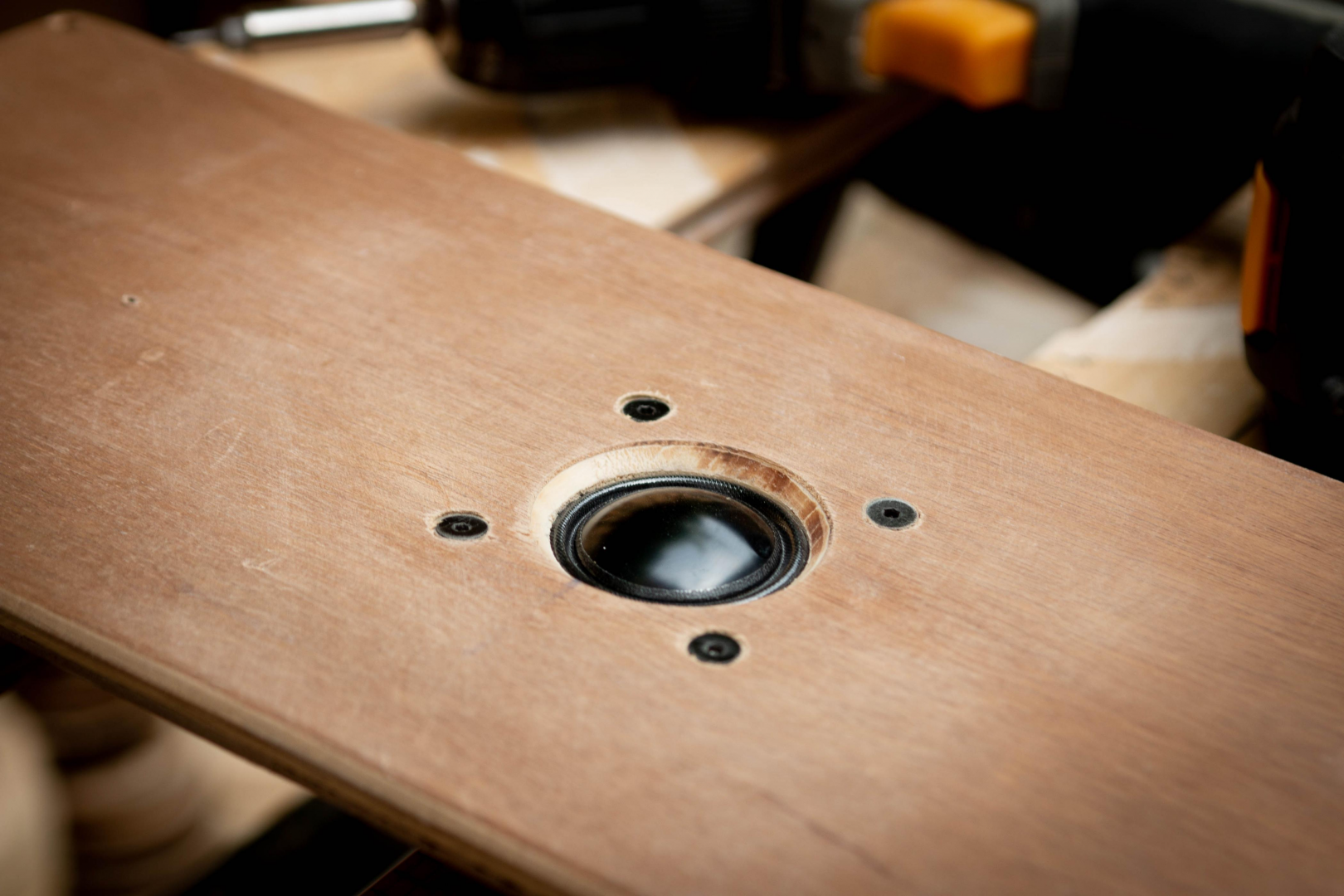

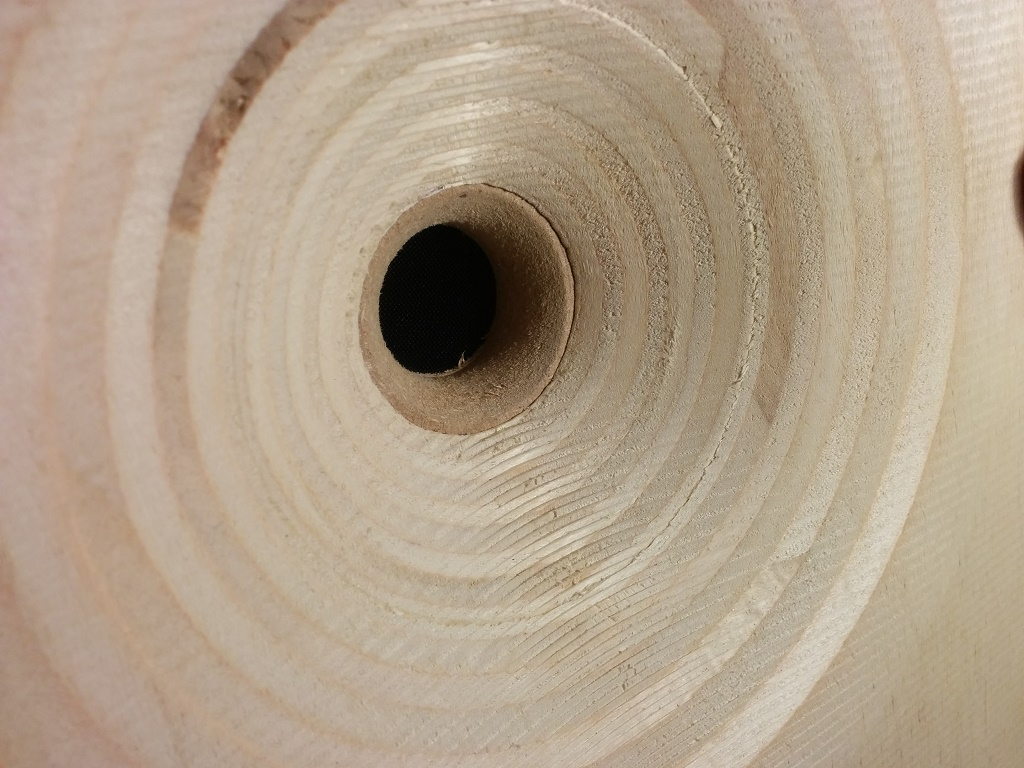

έφτιαξε έναν οδηγό (με βάση 2 ιντσών για το τουίτερ αν θυμάμαι καλά)





και τον βούτηξε στην λάσπη





daharis666

Επαγγελματίας Crystalator Μονολιθίξ
Moderator
Μηνύματα
31.355
Reaction score
65.208

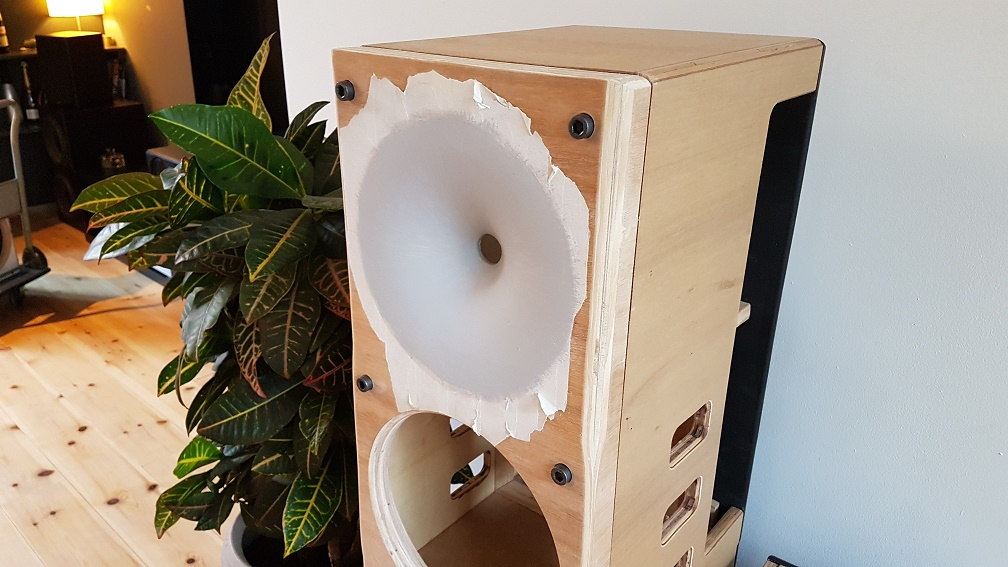

και πήρε τούτο


μέχρι στιγμής παίζει με waveguide και κλειστή καμπίνα στο mid


κατάλαβε όμως ότι μέχρι αυτό μπορεί να πάρει...οπότε του ήρθαν στο μυαλό τα 8c

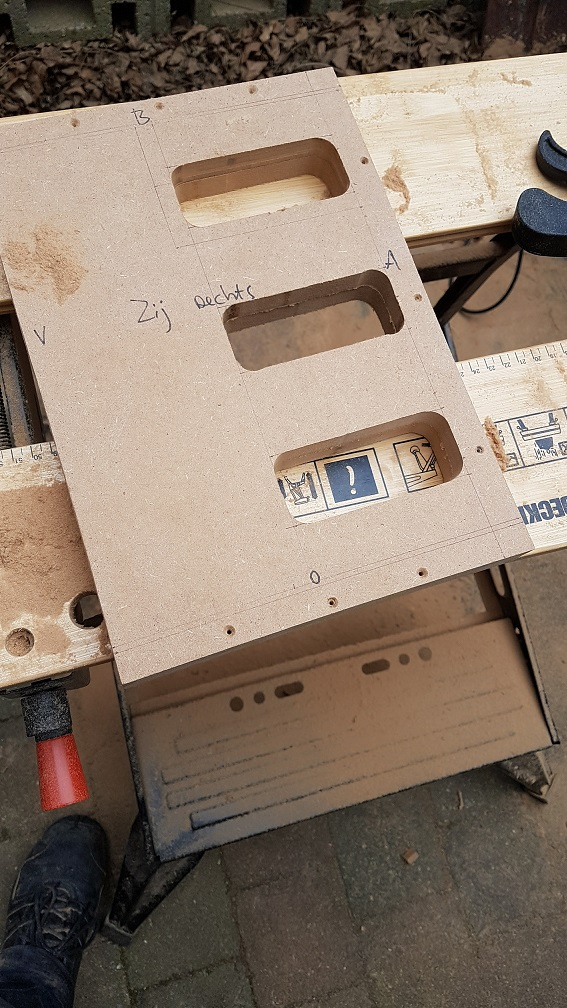

και ξεκίνησε με τα πριόνια



daharis666

Επαγγελματίας Crystalator Μονολιθίξ
Moderator
Μηνύματα
31.355
Reaction score
65.208
το
Akotherm Basic D40 που ανέφερα πιο πριν






ούτε ανάσα

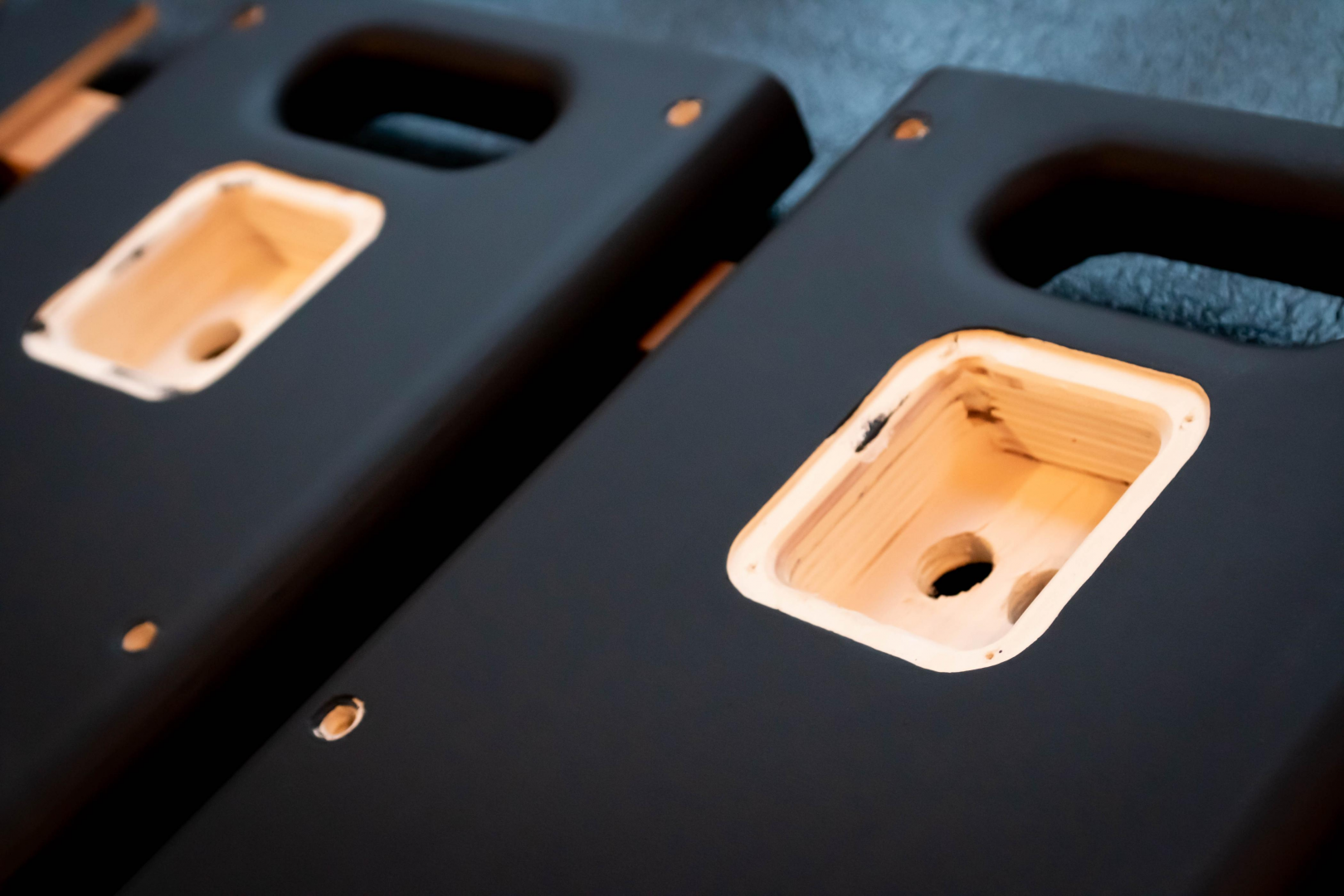

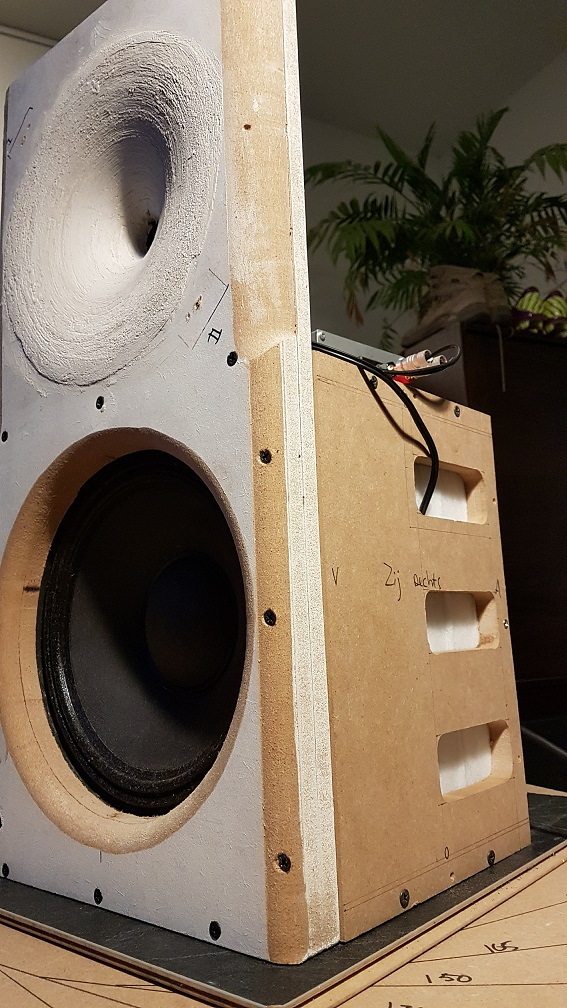

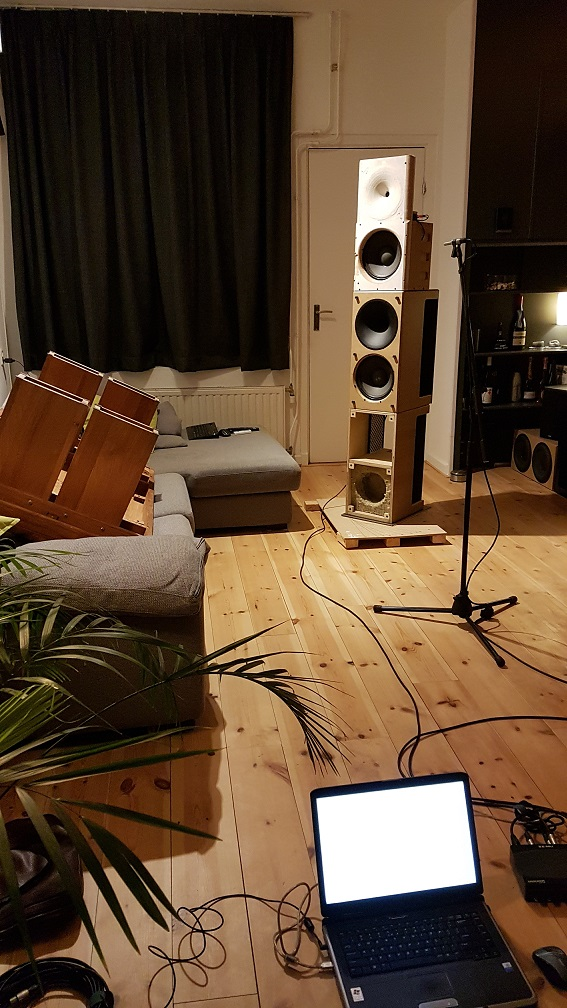

πρόχειρο μοντέλο δοκιμών με φαγωμένη μπάφλα (σε mode 8c)

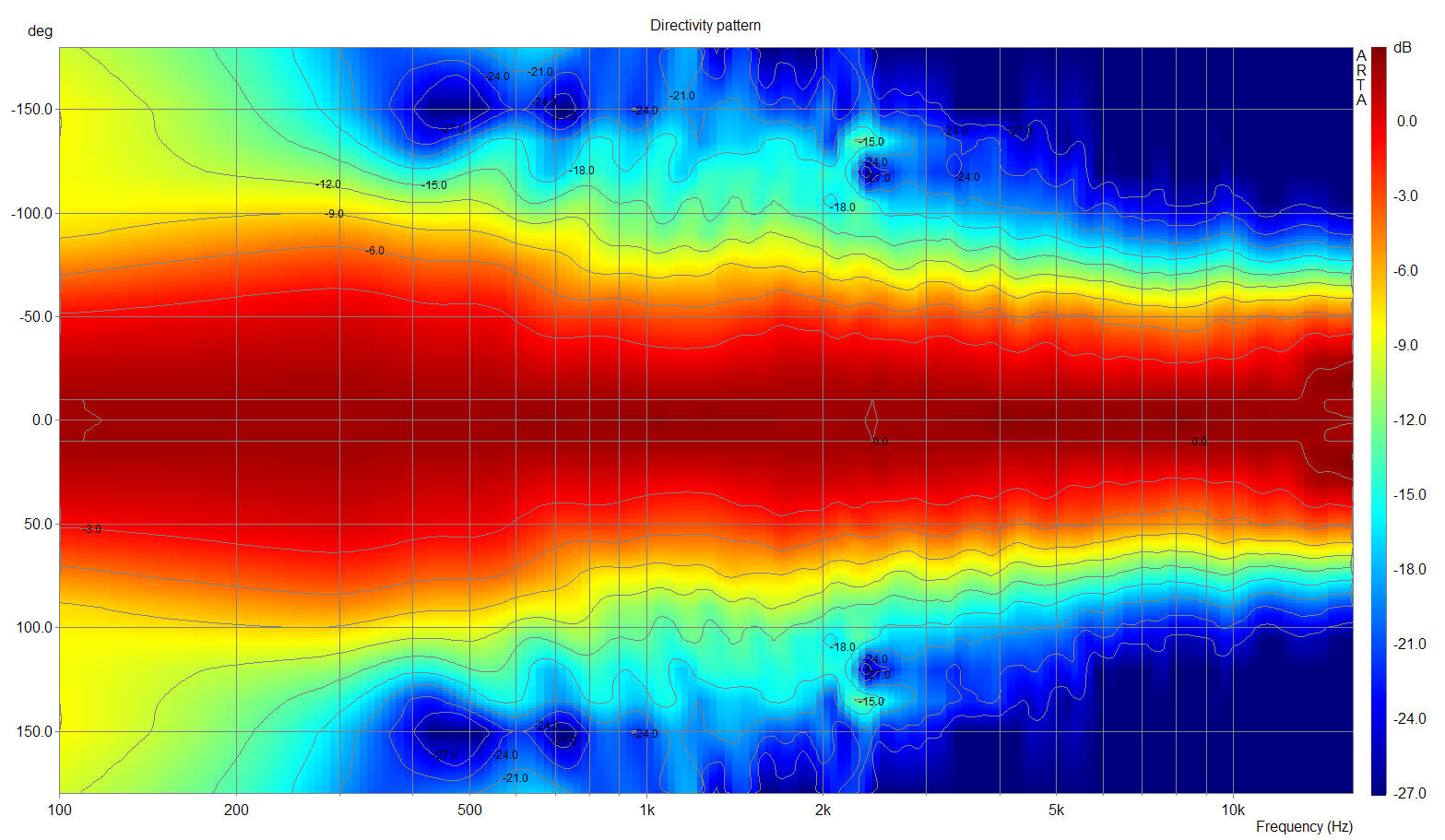

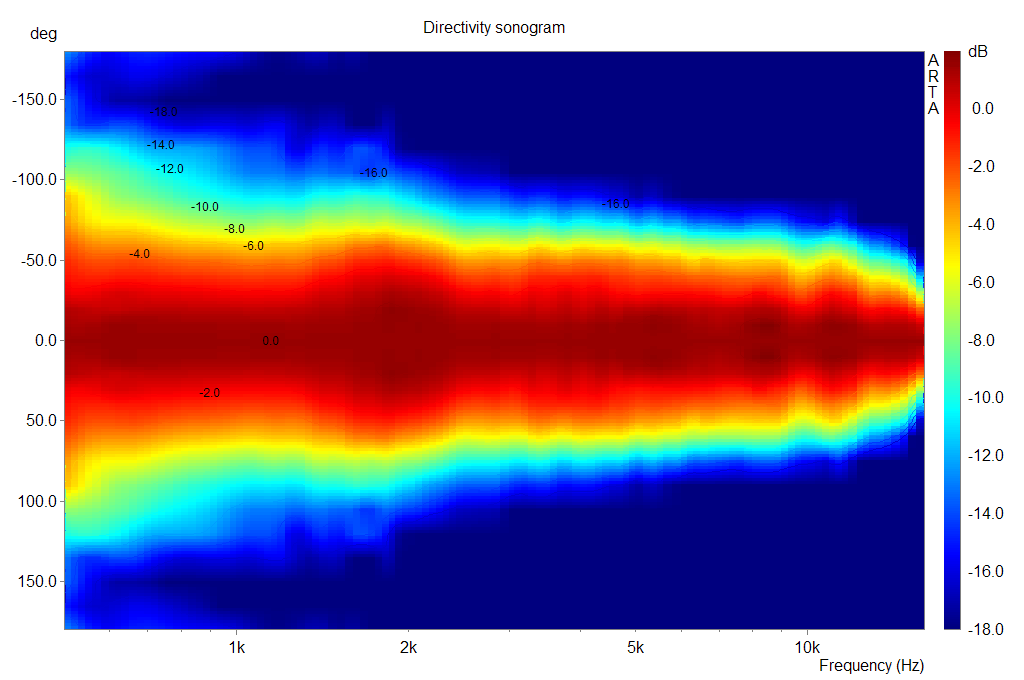

καιιιιιιιιιιιιιιι.....

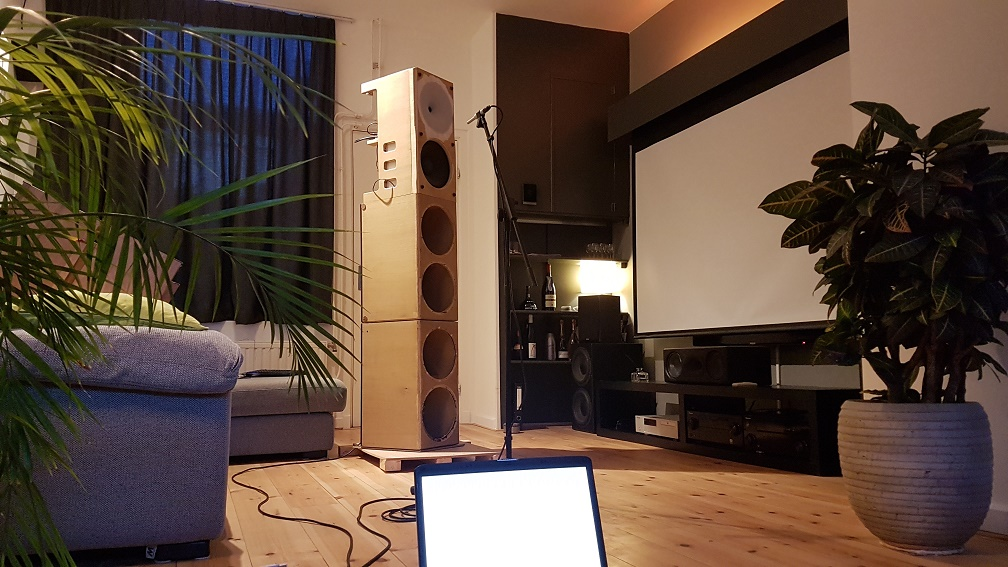

ΤΑΤΑΑΑΑΑΜ !! :party:

σα να σοβάρεψαν τα πράγματα πλέον




daharis666

Επαγγελματίας Crystalator Μονολιθίξ
Moderator
Μηνύματα
31.355
Reaction score
65.208

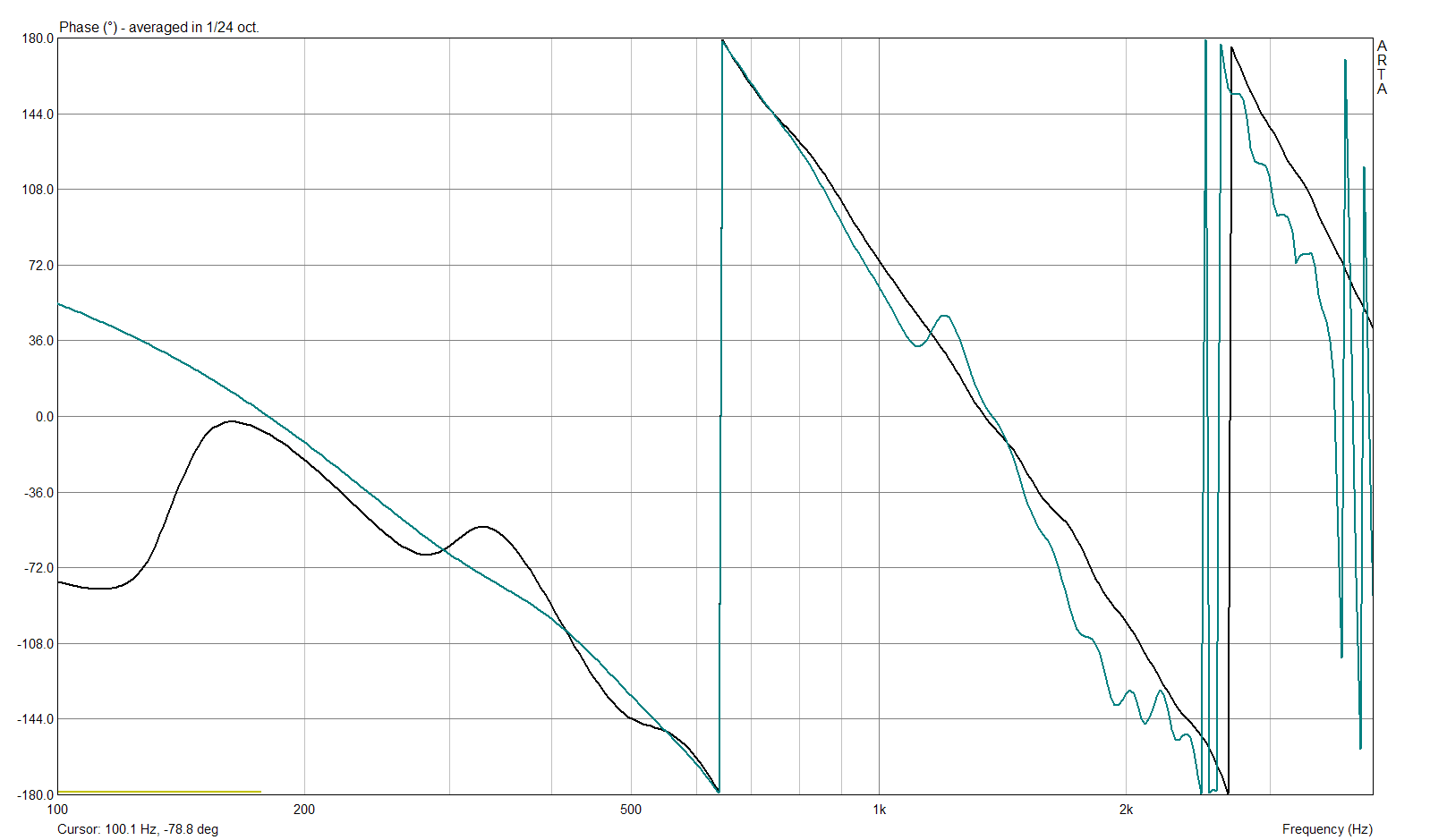

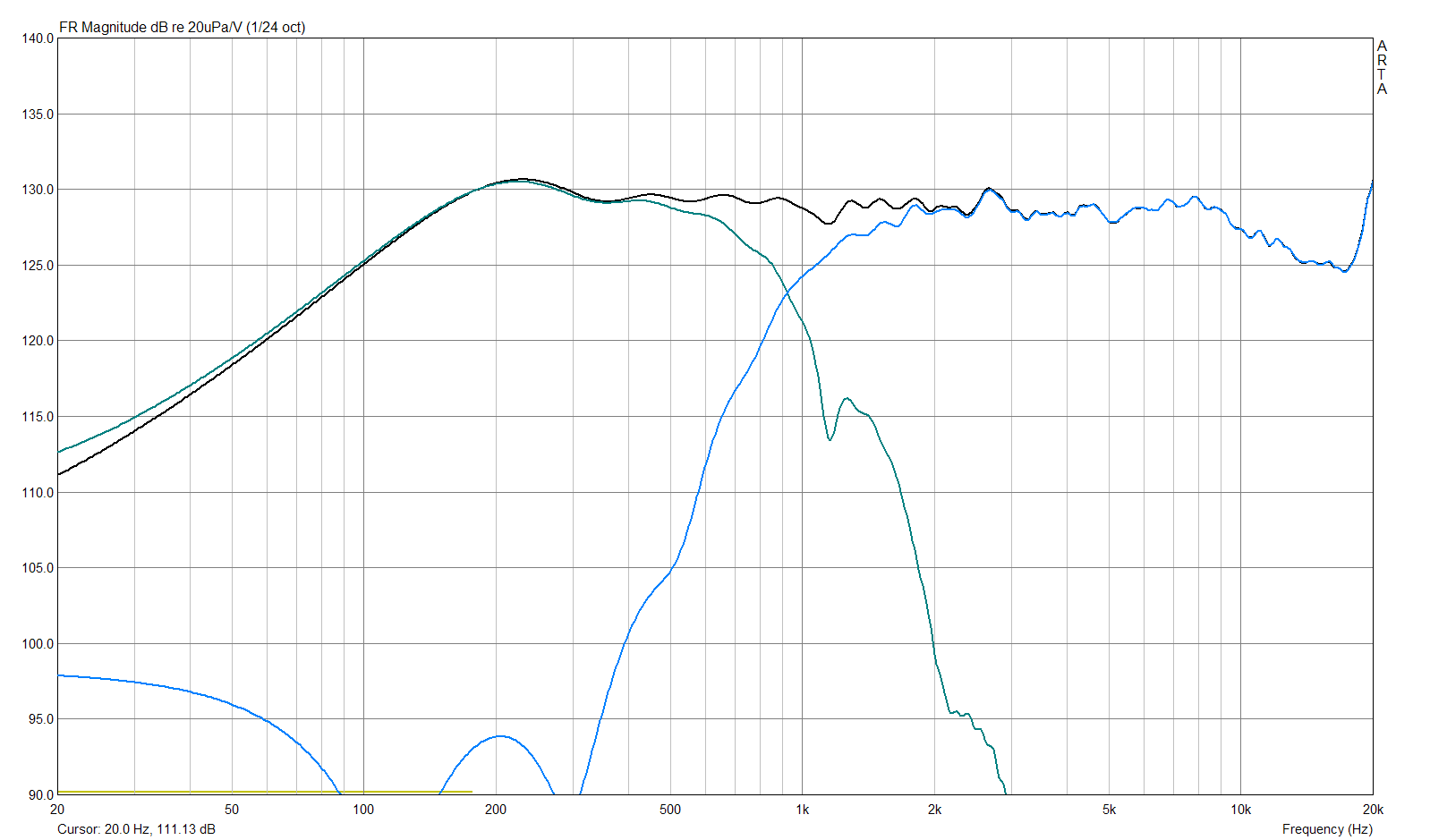

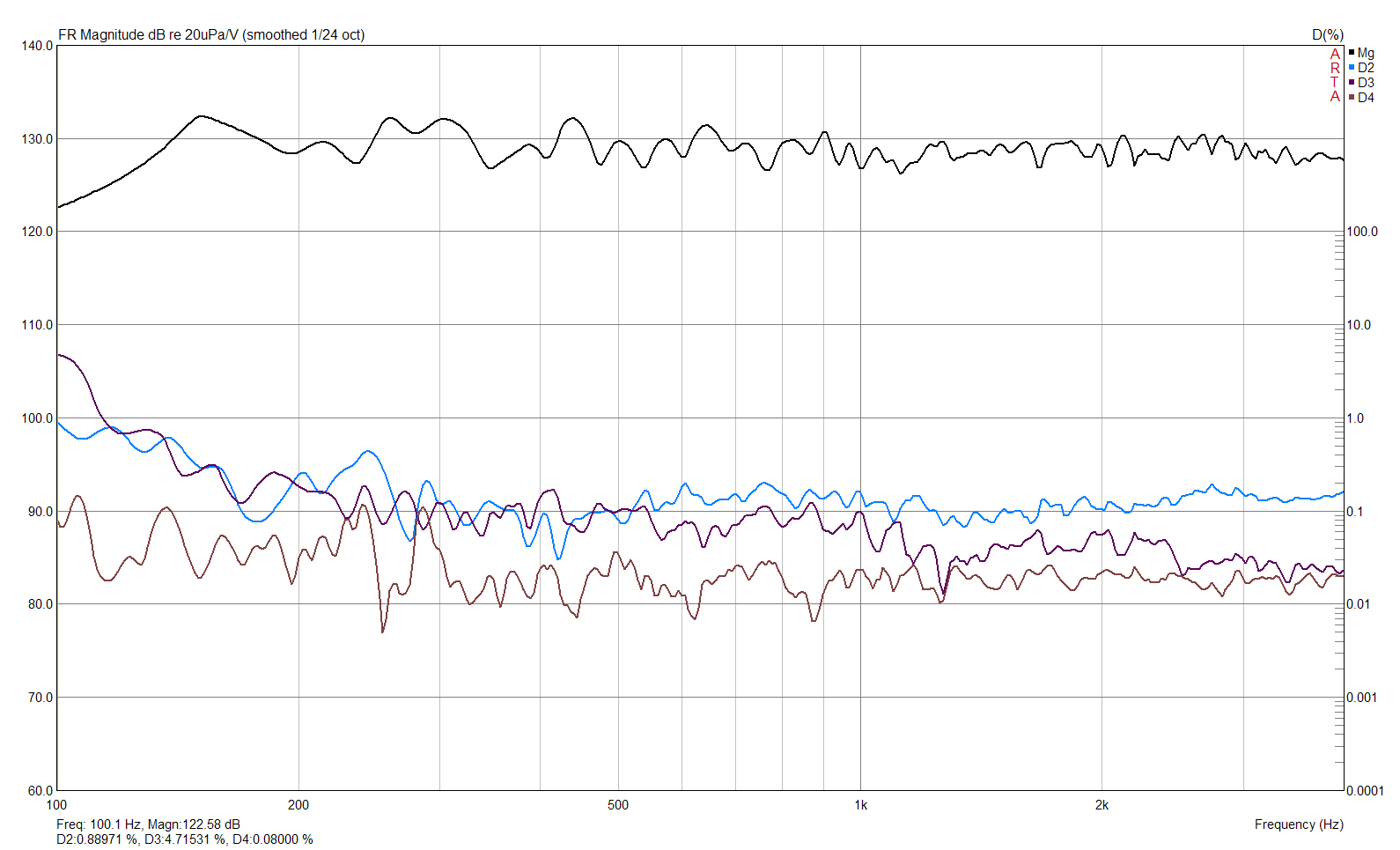

λίγο τα cross points που δεν του άρεσαν...κάτι για παραμορφώσεις διάβαζα στα πεταχτά....
είπε να αλλάξει ξανά μονάδες και να πάει σε νέο update
για να μην τα πολυλογώ

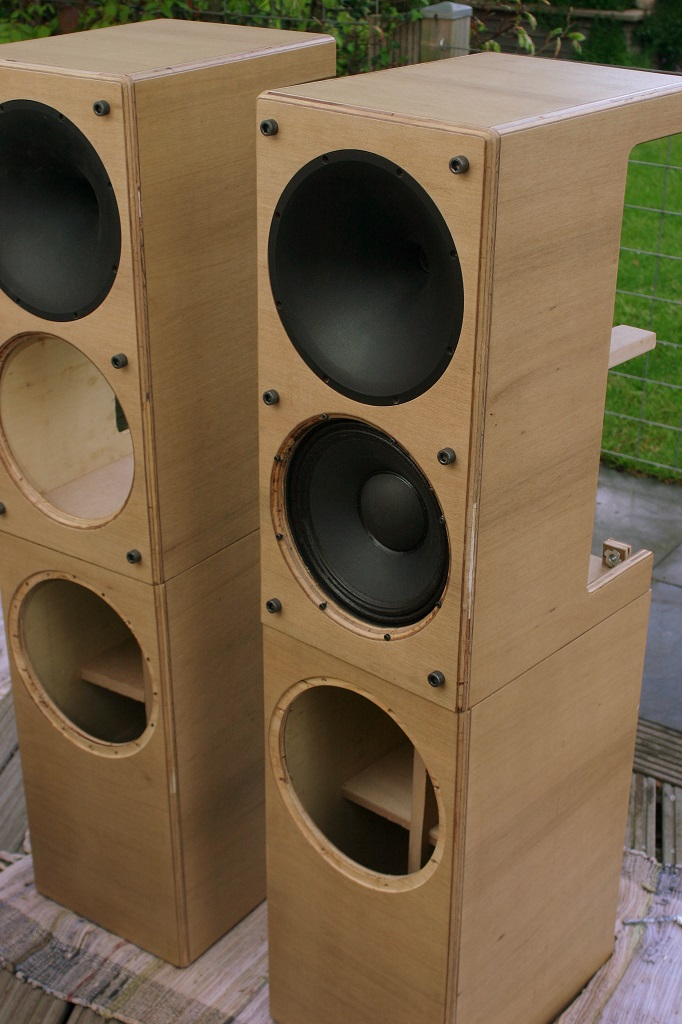

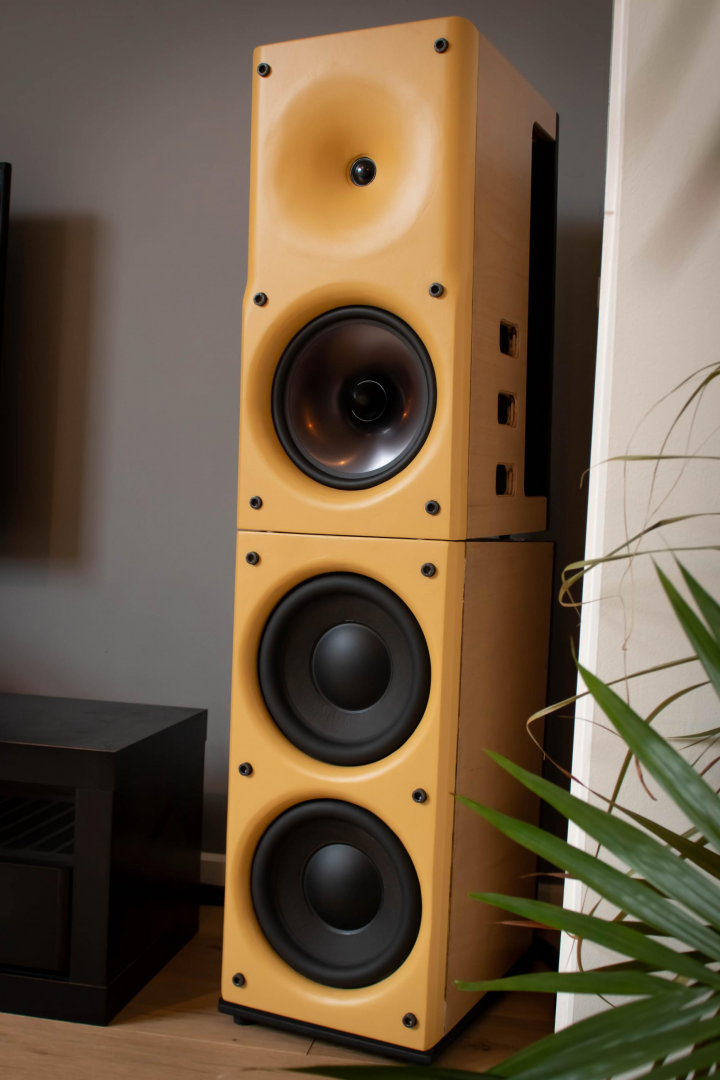

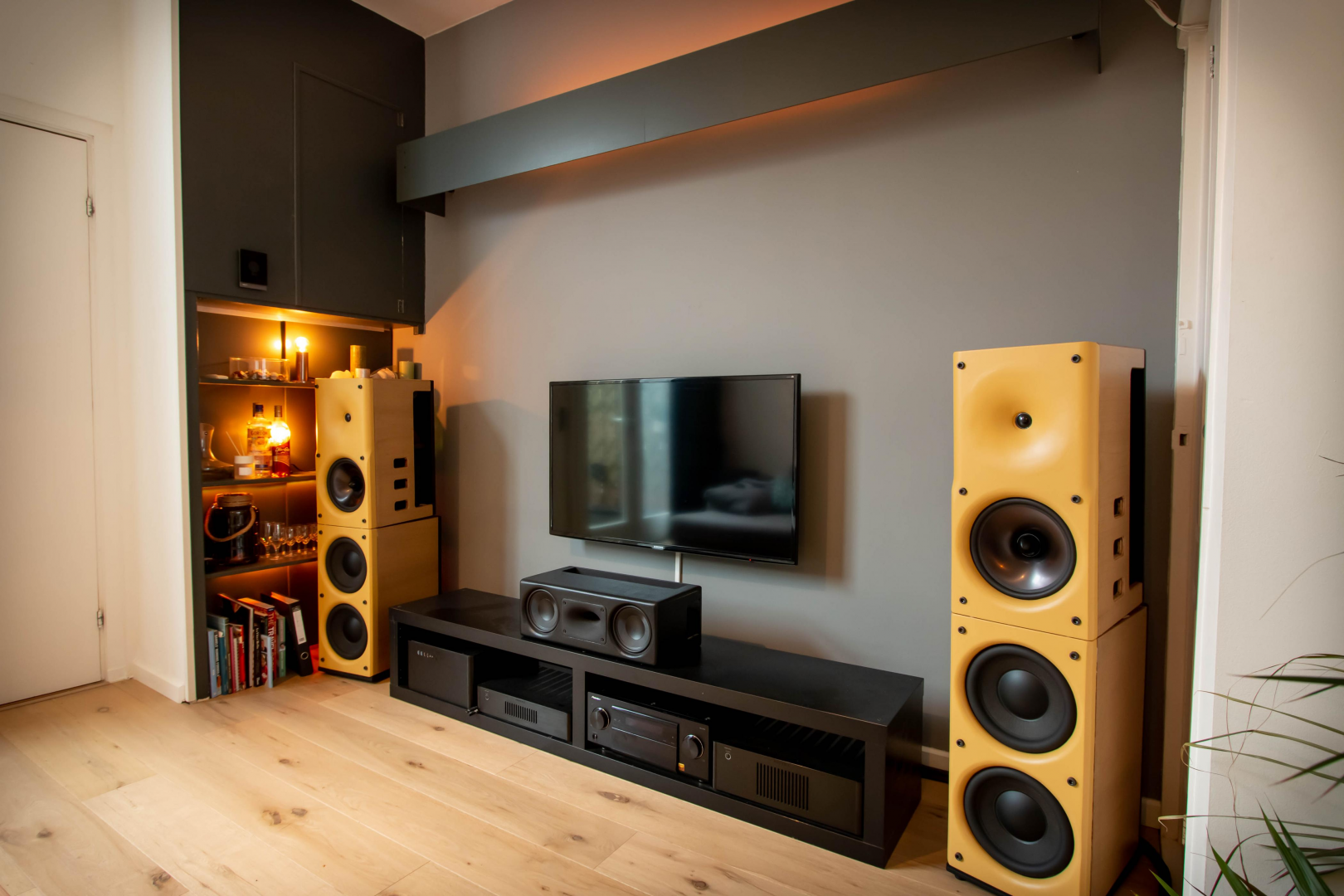

κατέληξε στα
Dayton rs270 για mid (τουίτερ είναι το Dayton rst-28-a )

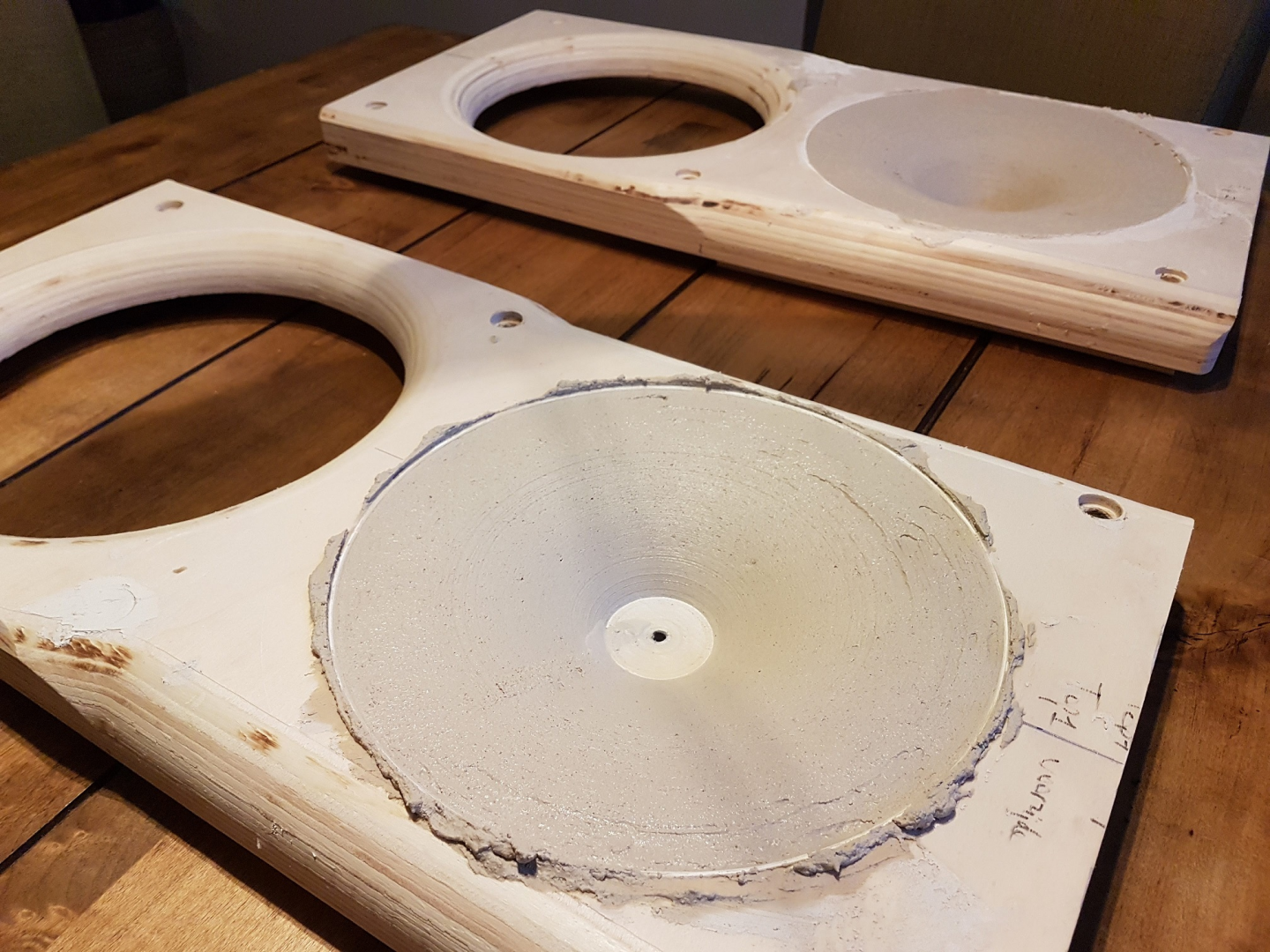

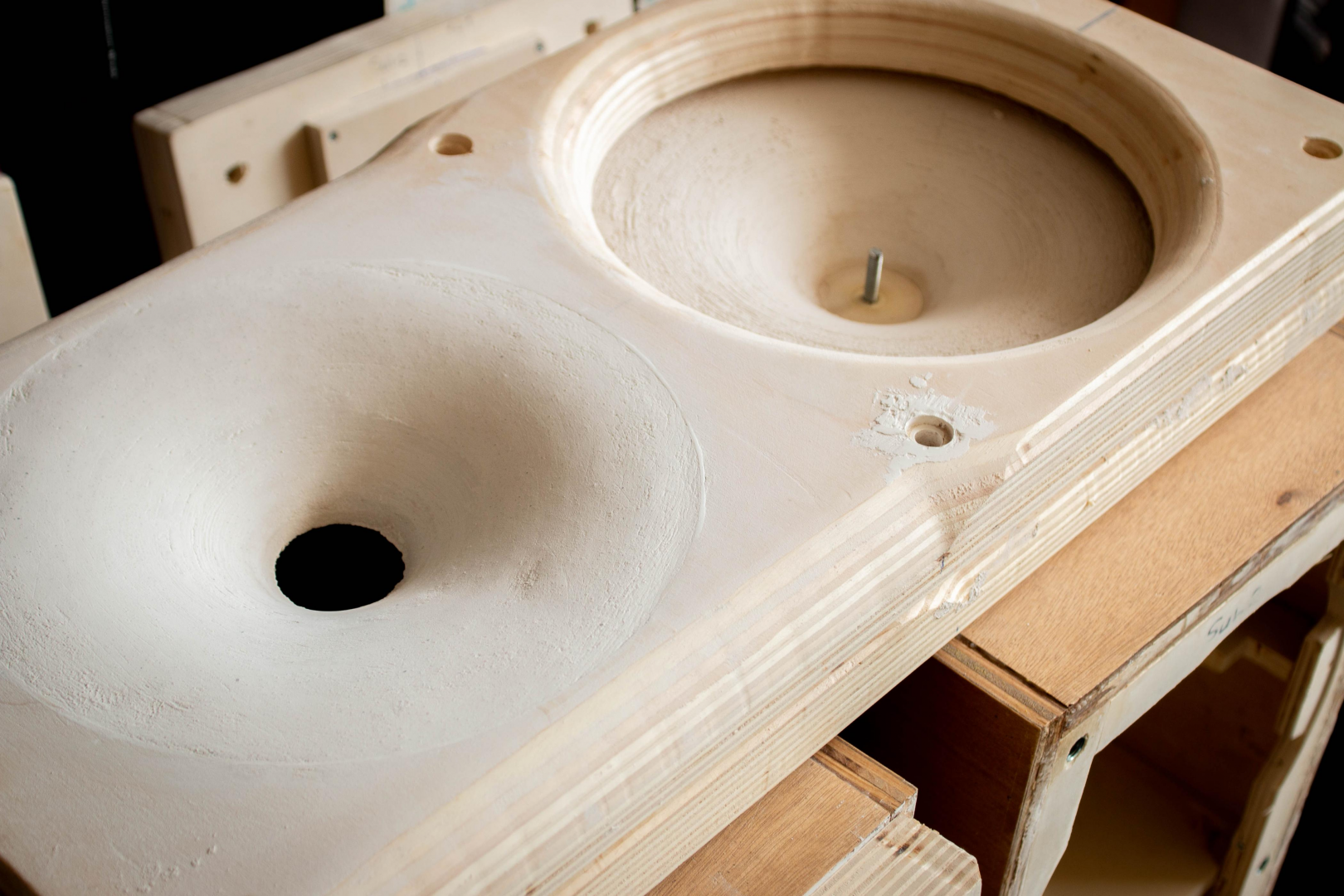

πάμε πάλι καλούπωμα














Μηνύματα
1.771
Reaction score
2.736
και το ερώτημα που προκύπτει από όλα αυτά....

ποιος μερακλής θα ασχοληθεί να γεμίσουμε κάρδιο στο φόρουμ? :party:
Δε πας να πάρεις κάνα Logitech κει πέρα να ακούς?
Η ακόμα καλύτερα αυτά τα ακουστικα που έχουν και Atmos να γουστάρεις?
:roflmao:


daharis666

Επαγγελματίας Crystalator Μονολιθίξ
Moderator
Μηνύματα
31.355
Reaction score
65.208
Δε πας να πάρεις κάνα Logitech κει πέρα να ακούς?
Η ακόμα καλύτερα αυτά τα ακουστικα που έχουν και Atmos να γουστάρεις?
:roflmao:
δεν τον είδα ζωηρό για λύσεις...γι αυτό τον έβαλα στον πάγο.... :biggrin:


Μηνύματα
1.106
Reaction score
1.272
Δεν είναι απλό.
Αυτό που δυσκολεύει τους κλωνίζοντες το D&D, είναι οτι ο αφρός και οι πλάγιες σχισμές * , δεν δρούν με την πρώτη (ούτε με την δεύτερη, ούτε με την τρίτη... ) το ίδιο γραμμικά σε όλες τις συχνότητες, και χρειάζονται πολλοί πειραματισμοί.

Δες και εδώ:
Προτείνω απ'ευθείας πολύ προσεκτική ανάγνωση του ποστ#177 (ο keyser είναι ο ίδιος ο κ. D&D ) :

* οι σχισμές είναι εκεί που δίνει τα ρέστα του το 8C. Το αυγό του Κολόμβου - ακόμα και χωρίς DSP - ελέγχουν την διασπορά στις χαμηλές συχνότητες του mid
