Σταθεροποιημένο συμμετρικό τροφοδοτικό προενισχυτή.

[STENTOR]

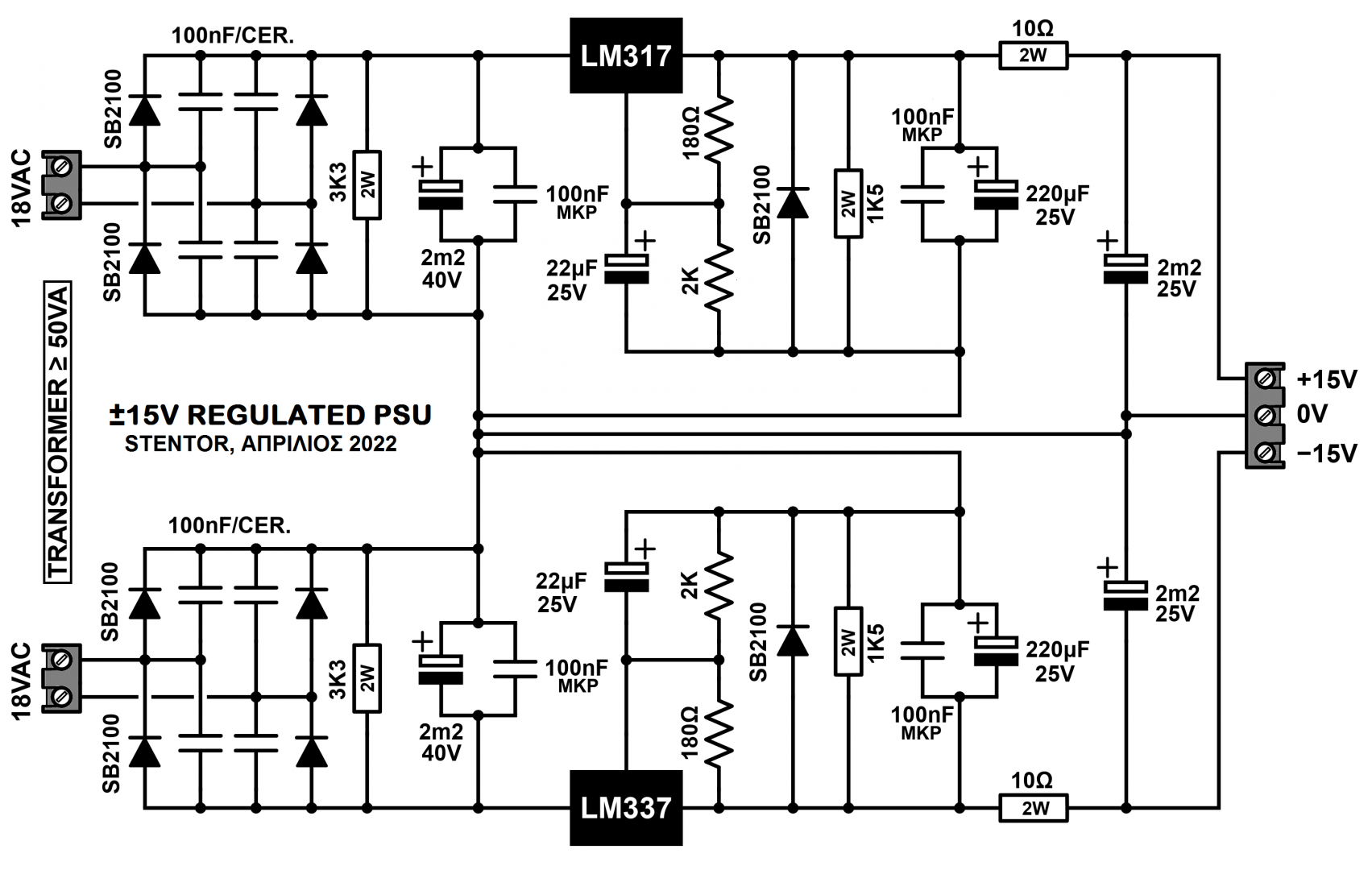

Ένα σταθεροποιημένο συμμετρικό τροφοδοτικό για προενισχυτικές βαθμίδες, ηλεκτρονικά crossovers, κλπ.
Οι κεραμικοί πυκνωτές, παράλληλα με τις διόδους ανόρθωσης, "καταπνίγουν" τα υψίσυχνα παράσιτα που παράγουν οι ίδιες οι δίοδοι κατά τη λειτουργία τους. Οι δίοδοι παράλληλα με τις εξόδους των LM317 και LM337 προστατεύουν από αναστροφές τάσης κατά την έναρξη λειτουργίας του τροφοδοτικού, γεγονός που ευθύνεται για την καταστροφή κάποιων ολοκληρωμένων κυκλωμάτων, ενώ οι αντιστάσεις στις αντίστοιχες θέσεις εξασφαλίζουν την κατώτατη κατανάλωση (10mA) που απαιτείται για τη σταθερότητα του κυκλώματος. Τα RC φίλτρα στις εξόδους του τροφοδοτικού, εξασφαλίζουν μια επιπλέον σημαντική απόρριψη της κυμάτωσης.
Ο απαιτούμενος μετασχηματιστής είναι με δύο ανεξάρτητα τυλίγματα (18V+18V) και με συνολική ισχύ όχι λιγότερο από 50VA.



[wnet]

Τα RC φίλτρα στις εξόδους του τροφοδοτικού, εξασφαλίζουν μια επιπλέον σημαντική απόρριψη της κυμάτωσης.

θα πρότεινα αρκετή μείωση της R, ας πούμε να γίνει 1 Ohm. Τώρα για κάθε 100 mA, έχει πτώση τάσης 1V.



[STENTOR]

θα πρότεινα αρκετή μείωση της R, ας πούμε να γίνει 1 Ohm. Τώρα για κάθε 100 mA, έχει πτώση τάσης 1V.

Σωστός ο υπολογισμός σας. Αν οι αντιστάσεις υποδεκαπλασιαστούν στη τιμή που προτείνετε (1Ω), τότε αντίστοιχα θα πρέπει να δεκαπλασιαστούν οι χωρητικότητες των πυκνωτών (22mF !!!) για να συνεχίσουν να λειτουργούν τα παθητικά φίλτρα.
Δεδομένου πως οι περισσότεροι τελεστικοί ενισχυτές έχουν ρεύμα ηρεμίας γύρω στα 5mA, θα πρέπει να τροφοδοτήσουμε 20 τελεστικούς για να φτάσουμε στην κατανάλωση των (100mA) που αναφέρατε. Ακόμα όμως και σ' αυτή την περίπτωση δεν θ΄άλλαζα τη τιμή των αντιστάσεων, αλλά θ' αύξανα τις τάσεις εξόδου του τροφοδοτικού στα +_16,5V αντίστοιχα, κοκ. View attachment 247977



[STENTOR]

Σωστός ο υπολογισμός σας. Αν οι αντιστάσεις υποδεκαπλασιαστούν στη τιμή που προτείνετε (1Ω), τότε αντίστοιχα θα πρέπει να δεκαπλασιαστούν οι χωρητικότητες των πυκνωτών (22mF !!!) για να συνεχίσουν να λειτουργούν τα παθητικά φίλτρα.
Δεδομένου πως οι περισσότεροι τελεστικοί ενισχυτές έχουν ρεύμα ηρεμίας γύρω στα 5mA, θα πρέπει να τροφοδοτήσουμε 20 τελεστικούς για να φτάσουμε στην κατανάλωση των (100mA) που αναφέρατε. Ακόμα όμως και σ' αυτή την περίπτωση δεν θ΄άλλαζα τη τιμή των αντιστάσεων, αλλά θ' αύξανα τις τάσεις εξόδου του τροφοδοτικού στα +_16,5V αντίστοιχα, κοκ. View attachment 247977



[eliaselias_0]

Χαίρεται και Χριστός Ανέστη!!!
Αν θέλουμε έξοδο +- 18V, τι μετασχηματιστή θα χρειαστούμε και τι τιμές στις αντιστάσεις των LM;
Ευχαριστώ!



[STENTOR]

Αληθώς Ανέστη eliaselias_0 !!!
Ευχαριστώ για την ερώτηση και για το ενδιαφέρον.
Θα χρειαστείτε αντιστάσεις 150Ω και 2ΚΩ στις αντίστοιχες θέσεις. Μετά την ανόρθωση πρέπει οι ασταθεροποίητες τάσεις (είσοδοι ολοκληρωμένων) να είναι μεγαλύτερες των σταθεροποιημένων (έξοδοι ολοκληρωμένων) κατά 5V ή και λίγο περισσότερο.
Επομένως ο μετασχηματιστής θα πρέπει να είναι (18V+18V)/60VA.
