Τοποθέτηση τελικού σε κατακόρυφη θέση

Μηνύματα
4.230
Reaction score
2.530
Εδώ και αρκετό καιρό πριν είχα αγοράσει από αγγελία μέλους μας έναν δικάναλο τελικό ιδιοκατασκευή, τον OROS-2 της Rapsody Audio (κατασκευαστής Γιώργος Καραβίδας).

Ο συγκεκριμένος ενισχυτής, πολύ προσεγμένη κατασκευή, με 2x160W στα 8Ω και 2x320W στα 4Ω, έχει χρησιμοποιηθεί για να οδηγεί δυο ηχεία Paradigm ADP-390 v.6.

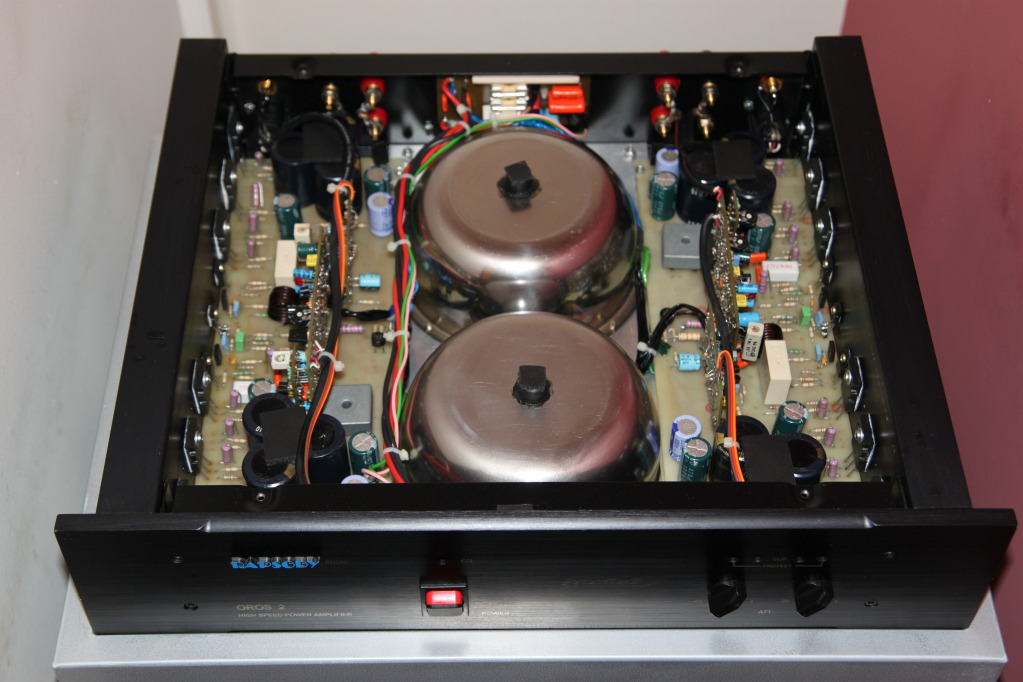

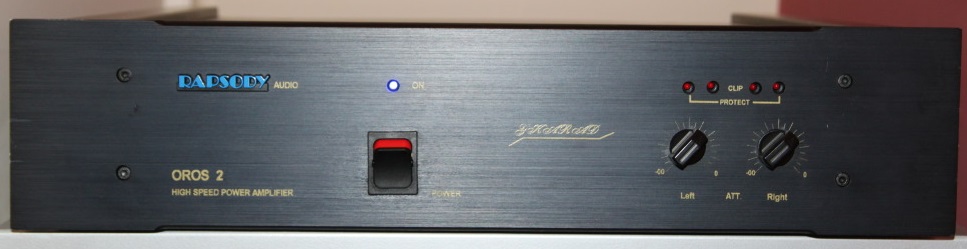

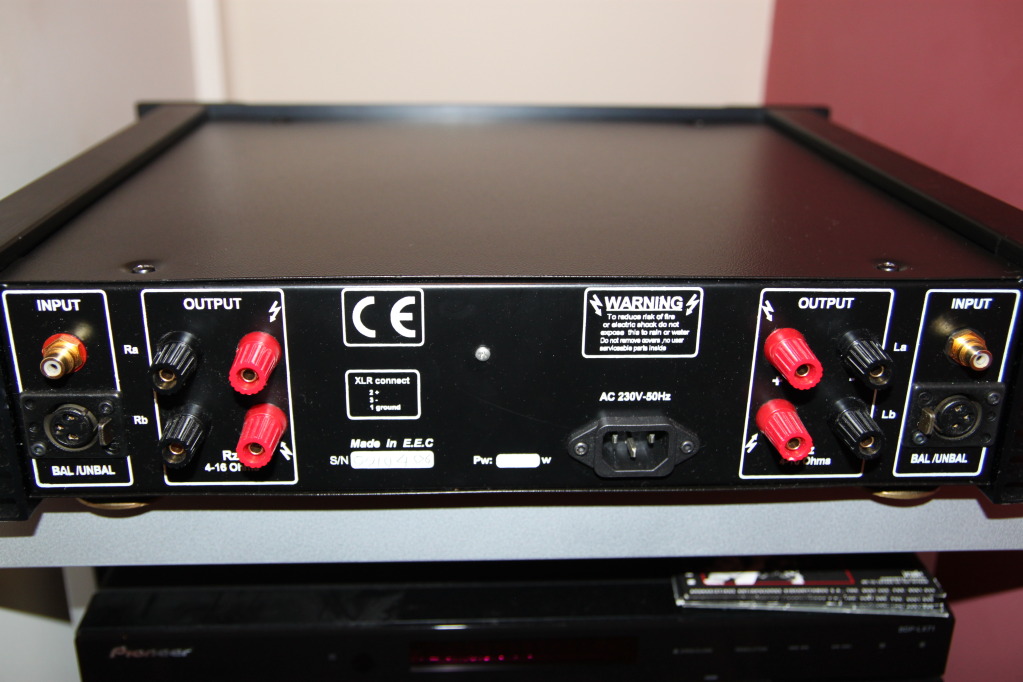

Δείτε κάποιες εικόνες του ενισχυτή και των ηχείων, αρχικά:






paradigm adp-390.jpg


Ο εν λόγω ενισχυτής είχε αρχικά τοποθετηθεί πάνω σε ένα ξεχωριστό ράφι, σε οριζόντια θέση, όπως θα τοποθετούσε κάποιος έναν οποιονδήποτε ενισχυτή.

Σήμερα όμως, για λόγους εργονομίας, το ράφι αυτό πρέπει να φύγει, γιατί εμποδίζει. Όμως η θέση και τα καλώδια των ηχείων δεν μπορούν να αλλάξουν. Σκέφτομαι αν θα μπορούσα να τοποθετήσω τον ενισχυτή κατακόρυφα, με τη "μούρη" του είτε προς τα πάνω είτε προς τα κάτω (το δεύτερο θα με βόλευε περισσότερο), ώστε να περιοριστεί σημαντικά ο χώρος που καταλαμβάνει.

Φυσικά, η τοποθέτηση τέτοιου είδους θα λάβει υπόψη την ανάγκη σταθερής στήριξης, την αποφυγή "πνιγμού" με οποιονδήποτε τρόπο και ότι άλλο τέλος πάντων θα μπορούσε να "δυσκολέψει" τη ζωή του ενισχυτή. Αυτό που δεν ξέρω είναι αν η κατακόρυφη τοποθέτηση θα μπορούσε να επηρεάσει καθ' οιονδήποτε τρόπο τα σπλάχνα του και να δημιουργήσει προβλήματα, που θα καταλήξουν σε βλάβη (π.χ. να ξεκολλήσει κάτι από τη θέση του ή να υπάρξει βλάβη σε κάποιο εξάρτημα λόγω θέσης).

Κάποια γνώμη;
Ευχαριστώ.


Decembered

Μαϊμού
Μηνύματα
5.453
Reaction score
10.433
... αριστερα στριψτο, κανενα προβλημα, μονο για τις πλαινες ψυχτρες θα εβαζα καποιους αποσταστες για επαρκη αερισμο.


Μηνύματα
4.230
Reaction score
2.530
... αριστερά στρίψτο, κανένα πρόβλημα
??????

μόνο για τις πλαινές ψύχτρες θα έβαζα κάποιους αποστάστες για επαρκή αερισμό.
Εννοείς, να είναι ο ενισχυτής ελεύθερος δεξιά και αριστερά, για να αερίζεται επαρκώς.
Κατάλαβα καλά ή όχι;


Decembered

Μαϊμού
Μηνύματα
5.453
Reaction score
10.433
... εκει που θα εδραζεται, βαλε κατι απο κατω πχ 2 μικρα κομματια ξυλο ή φελο, για να υπαρχει κυκλοφορια του αερα (διοτι τα πλαινα αποτελουν και ψυχτρες των πυκνωτων που εφαρμοζουν πανω τους). Απο εκει και περα, αλλαζει μονο η ευσταθεια του μηχανηματως.
Εκτιμω οτι δεν θα υπαρχει κανενα προβλημα.


Μηνύματα
4.230
Reaction score
2.530
... εκει που θα εδραζεται, βαλε κατι απο κατω πχ 2 μικρα κομματια ξυλο ή φελο, για να υπαρχει κυκλοφορια του αερα (διοτι τα πλαινα αποτελουν και ψυχτρες των πυκνωτων που εφαρμοζουν πανω τους). Απο εκει και περα, αλλαζει μονο η ευσταθεια του μηχανηματως.
Εκτιμω οτι δεν θα υπαρχει κανενα προβλημα.
Ευχαριστώ πολύ.

Ε, ναι, φυσικά θα υπάρχει κάτι από κάτω, έτσι κι αλλιώς, είτε με τη μούρη κάτω είτε με τη μούρη πάνω, και τα δυο πάνελ (της μούρης και το πίσω με τις μπόρνες των ηχείων) δεν επιτρέπουν απευθείας έδραση πάνω τους, γιατί υπάρχουν οι προεξοχές των διακοπτών (μπροστά) και των ζευγαριών με τις μπόρνες και οι είσοδοι RCA πίσω.

Αν δεν μπει από κάτω κάτι στις άκρες, σαν αποστάτης, όλα τα παραπάνω θα καταστραφούν, ο ενισχυτής είναι αρκετά βαρύς.

Όσο για τη στήριξη, σίγουρα θα βρεθεί τρόπος να μην κινδυνεύει από ανατροπή με το παραμικρό, αφού η βάση στήριξης θα έχει μικρή επιφάνεια. Το ύψος της συσκευής είναι αρκετό για να θεωρείται ασφαλής τέτοιου είδους έδραση, χωρίς επιπλέον μέτρα στήριξης.



Kotsidis John

Photography
Moderator
Μηνύματα
10.285
Reaction score
14.828
να το συζητησουμε λιγο ρε παιδια, μην παιρνετε ετσι ευκολα αποφασεις...

Να δουμε λιγο το ιστορικο του, τη ζωη του, τον βιο του, γενικα τι προκειται να κανει στο μελλον, με τι ηχεια θα ταιριαξει, πως θα παιζει, κλπ, το συνταξιοδοτικο του, κλπ, και βλεπουμε.


Μηνύματα
4.230
Reaction score
2.530
Τρανζιστορ είναι
Εντάξει, ένα συντακτικό λάθος έκανε ο φίλος, μην τον βαράμε.
:drinks:
να το συζητησουμε λιγο ρε παιδια, μην παιρνετε ετσι ευκολα αποφασεις...

Να δουμε λιγο το ιστορικο του, τη ζωη του, τον βιο του, γενικα τι προκειται να κανει στο μελλον, με τι ηχεια θα ταιριαξει, πως θα παιζει, κλπ, το συνταξιοδοτικο του, κλπ, και βλεπουμε.
- Γεννήθηκε μέσα στην κρίση, αλλά δεν είχε αρχίσει ακόμα να γίνεται αισθητή.
- Έπαιξε μπάλ…..εεε, μουσική, όταν έγινε δυο χρονών (όχι, δεν πρόκειται για παιδί θαύμα, ενισχυτής είναι)
- Ταίριαξε με τα ηχεία που αναφέρθηκαν, αλλά καλά. Χωρίς προξενιό. Ήταν και τα δύο θηλυκού γένους, βέβαια. Και ο γάμος έγινε γρήγορα. Παντρεύτηκε το ένα ηχείο - το άλλο ήταν η κουμπάρα. Αλλά, όπως λέει και ο σοφός λαός "ο κουμπάρος την κουμπάρα, δυο φορές την εβδομάδα".
- Για το μέλλον δεν γνωρίζουμε, δεν έχουν αναγγελθεί γεγονότα ούτε διάδοχοι. Εκτός κι αν η νύφη (ή η κουμπάρα) το κρατάνε κρυφό. Ποιος ξέρει άραγε;...
- Πήγε να τον ασφαλίσουνε στο ΙΚΑ, αλλά τον διώξανε. Του 'πανε ότι είναι ελεύθερος επαγγελματίας, να πάει στο ΤΕΒΕ. Έψαχνε καιρό να βρει ΤΕΒΕ, αλλά δεν.... Μέχρι που κάποιος του ψιθύρισε ότι έχει συγχωνευτεί μαζί με άλλα στον ΟΑΕΕ. Μετά πήγε και στον ΟΑΕΕ και του 'πανε ότι κι αυτός μόλις μας τελείωσε, γιατί έχουν μείνει μόνο τα διοικητικά, όλα τ' άλλα έχουν μπει στον ενιαίο φορέα.

Και μετά...., ωοοπς, συγγνώμη, παρασύρθηκα.

:party:



Μηνύματα
4.236
Reaction score
1.606
το μονο θέμα είναι ο αερισμός
μπορούμε να δούμε μια πλαινη φωτό τις ψυκτρες;




Μηνύματα
637
Reaction score
748
Εδώ και αρκετό καιρό πριν είχα αγοράσει από αγγελία μέλους μας έναν δικάναλο τελικό ιδιοκατασκευή, τον OROS-2 της Rapsody Audio (κατασκευαστής Γιώργος Καραβίδας).

Ο συγκεκριμένος ενισχυτής, πολύ προσεγμένη κατασκευή, με 2x160W στα 8Ω και 2x320W στα 4Ω, έχει χρησιμοποιηθεί για να οδηγεί δυο ηχεία Paradigm ADP-390 v.6.

Δείτε κάποιες εικόνες του ενισχυτή και των ηχείων, αρχικά:

View attachment 167291

View attachment 167292

View attachment 167293
View attachment 167294

Ο εν λόγω ενισχυτής είχε αρχικά τοποθετηθεί πάνω σε ένα ξεχωριστό ράφι, σε οριζόντια θέση, όπως θα τοποθετούσε κάποιος έναν οποιονδήποτε ενισχυτή.

Σήμερα όμως, για λόγους εργονομίας, το ράφι αυτό πρέπει να φύγει, γιατί εμποδίζει. Όμως η θέση και τα καλώδια των ηχείων δεν μπορούν να αλλάξουν. Σκέφτομαι αν θα μπορούσα να τοποθετήσω τον ενισχυτή κατακόρυφα, με τη "μούρη" του είτε προς τα πάνω είτε προς τα κάτω (το δεύτερο θα με βόλευε περισσότερο), ώστε να περιοριστεί σημαντικά ο χώρος που καταλαμβάνει.

Φυσικά, η τοποθέτηση τέτοιου είδους θα λάβει υπόψη την ανάγκη σταθερής στήριξης, την αποφυγή "πνιγμού" με οποιονδήποτε τρόπο και ότι άλλο τέλος πάντων θα μπορούσε να "δυσκολέψει" τη ζωή του ενισχυτή. Αυτό που δεν ξέρω είναι αν η κατακόρυφη τοποθέτηση θα μπορούσε να επηρεάσει καθ' οιονδήποτε τρόπο τα σπλάχνα του και να δημιουργήσει προβλήματα, που θα καταλήξουν σε βλάβη (π.χ. να ξεκολλήσει κάτι από τη θέση του ή να υπάρξει βλάβη σε κάποιο εξάρτημα λόγω θέσης).

Κάποια γνώμη;
Ευχαριστώ.
Ίσως να μπορεί να γίνει το εξής: απ' ό,τι βλέπω, η πρόσοψη βιδώνει με 4 αλενόβιδες πάνω στον ενισχυτή. Παίρνεις λοιπόν 2 κομμάτια προφίλ αλουμινίου διατομής Γ με κατάλληλες διαστάσεις και τα βιδώνεις πάνω στην πρόσοψη, χρησιμοποιώντας τις υπάρχουσες αλενόβιδες . Αν δε το μήκος τους είναι μεγαλύτερο από το ύψος της πρόσοψης, τότε θα έχεις και ασφαλέστερη στήριξη.
Δηλαδή κάτι σαν αυτό: https://www.venieris.com/ΗΛΕΚΤΡΟΝΙΚ...ategoryID/2086/Level/a/ProductID/26993/List/0

Αυτή η εταιρεία δεν έβγαζε και ηχεία κάποτε;

Last edited:

JOHN MARKOU

Abasse
Μηνύματα
16.276
Reaction score
8.236
Οχι ποτέ , στο αν έβγαζε ηχεία.
Μόνο ενισχυτές. Το σχέδιο είναι sansui AU-X1 πολύ δύσκολο στην υλοποίηση.
Μπορεί να κάνω και λάθος όμως .


Μηνύματα
637
Reaction score
748


Μηνύματα
4.230
Reaction score
2.530
το μονο θέμα είναι ο αερισμός
μπορούμε να δούμε μια πλαινη φωτό τις ψυκτρες;
1. Όπως έγραψα στην αρχή:
Φυσικά, η τοποθέτηση τέτοιου είδους θα λάβει υπόψη την ανάγκη σταθερής στήριξης, την αποφυγή "πνιγμού" με οποιονδήποτε τρόπο και ότι άλλο τέλος πάντων θα μπορούσε να "δυσκολέψει" τη ζωή του ενισχυτή.
....εννοώντας με την έκφραση: "την αποφυγή "πνιγμού" με οποιονδήποτε τρόπο" ότι οι ψύκτρες στα δεξιά και αριστερά του ενισχυτή θα είναι ελεύθερες στον χώρο.

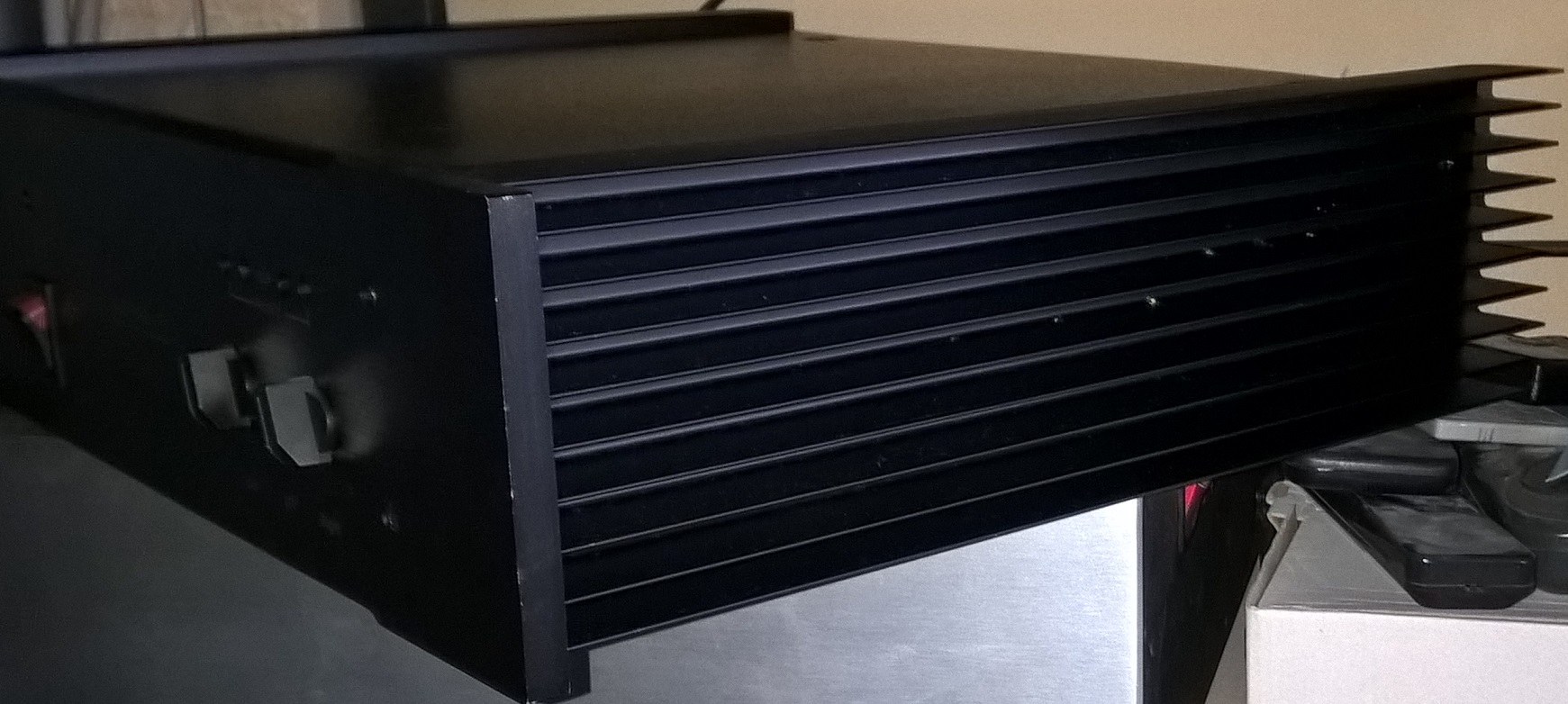

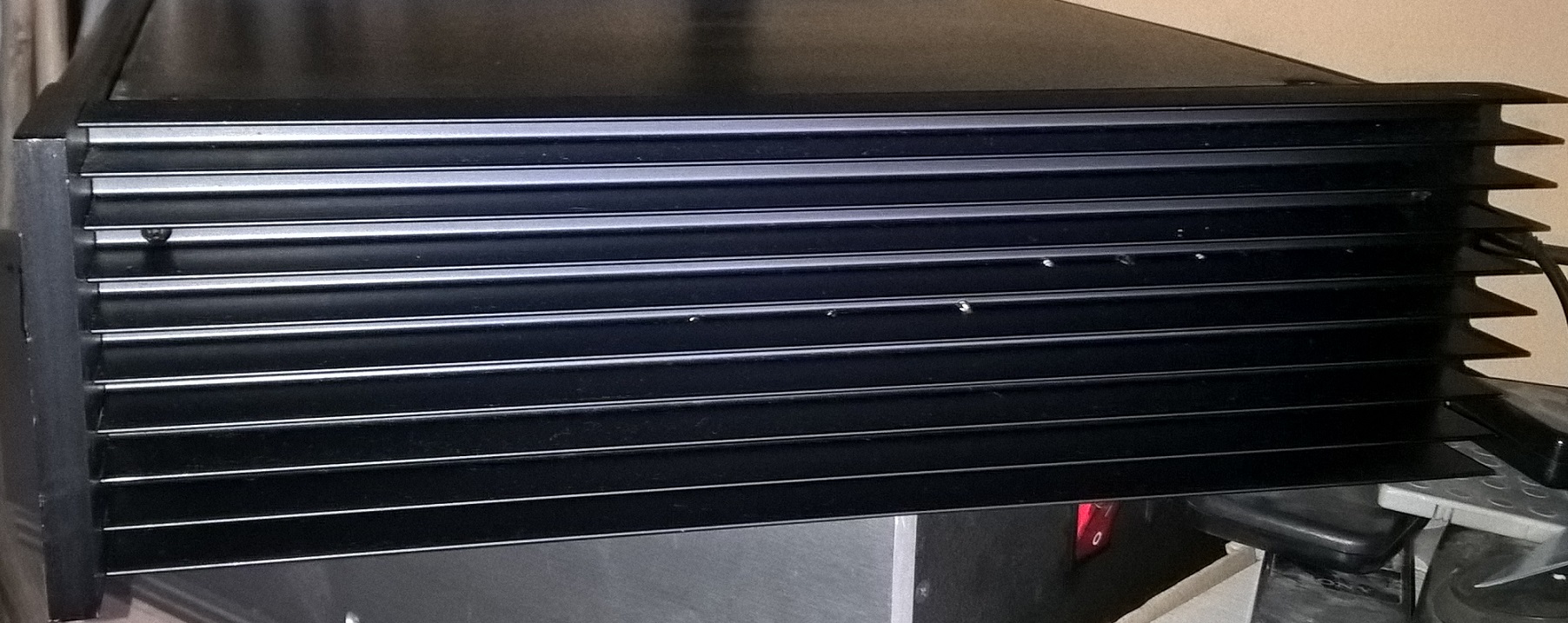

2. Οι παρακάτω είναι δυο εικόνες του (δεξιού) πλαϊνού, όπου φαίνεται και η αλουμινένια ψύκτρα με τα οριζόντια πτερύγιά της, που εκτείνονται και καταλαμβάνουν ολόκληρο το μήκος της πλευράς του μηχανήματος.





Δεν ξέρω κατά πόσον αυτές οι εικόνες θα μπορούσαν να βοηθήσουν στον σχηματισμό κάποιας διαφορετικής γνώμης, άλλης από αυτήν που ήδη έχει προταθεί, δηλαδή το να τοποθετηθεί ο ενισχυτής όρθιος, με τη μούρη προς τα κάτω, πάνω στην οποία θα ακουμπάει - με κάποιου είδους αποστάτες φυσικά, για να προστατευτούν οι μπροστινοί διακόπτες.

Και με δεδομένο αυτό που επισημαίνω, ότι δηλαδή αριστερά και δεξιά θα είναι ελεύθερος, στον αέρα.

Να σημειώσω επίσης ότι στα χαρακτηριστικά της στιβαρότητας της κατασκευής του συμπεριλαμβάνεται και το πάνελ της φάτσας του, που είναι μια αρκετά χοντρή αλουμινένια πλάκα, πάχους 10.6mm. Είχα μάλιστα κάνει μιαν αρχική σκέψη να την τρυπήσω στις άκρες της και να προσαρμόσω πάνω της δυο χειρολαβές, σαν αυτές που φέρουν τα επαγγελματικά μηχανήματα, όταν τοποθετούνται σε racks, οι οποίες χρησιμεύουν στον χρήστη να τραβάει το μηχάνημα από το rack ή να το σπρώχνει μέσα σ' αυτό.

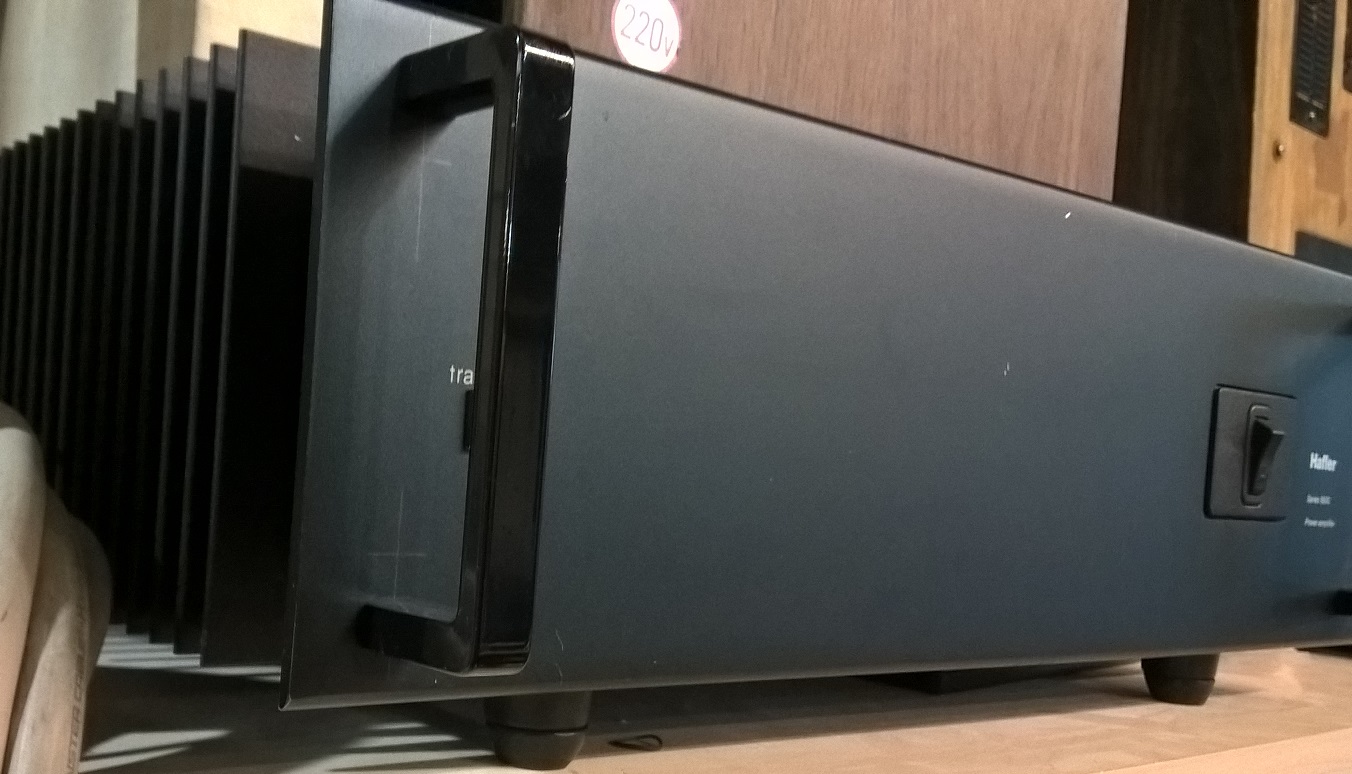

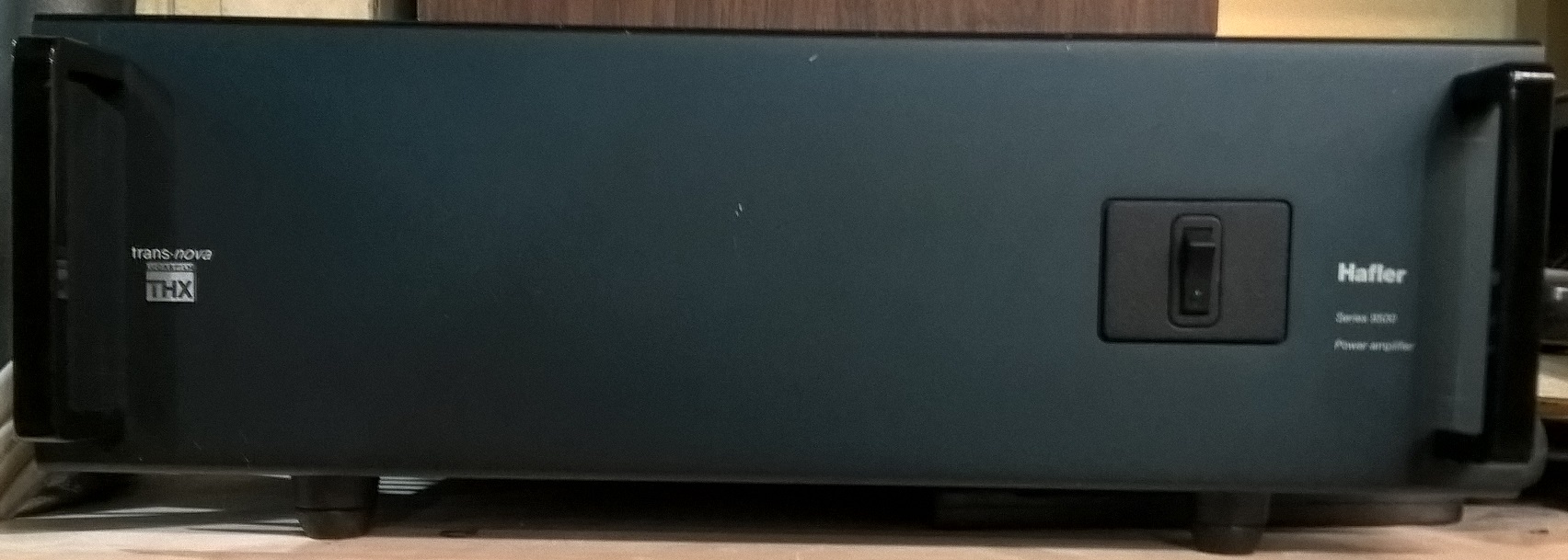

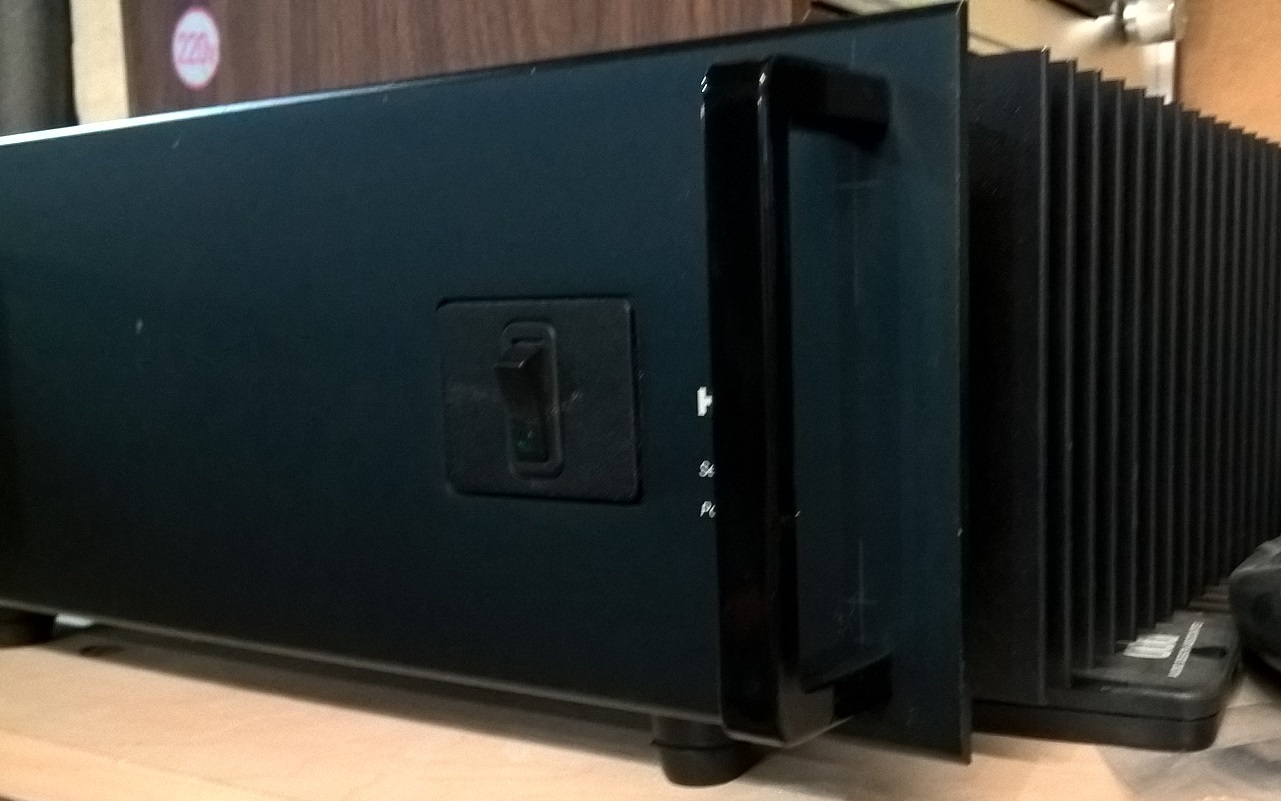

Τέτοια δουλειά μάλιστα, είχα κάνει στο παρελθόν σε ένα άλλον τελικό, έναν Hafler 9500 TransNova, ο οποίος δεν διέθετε τέτοιες χειρολαβές από τη "μάνα" του. Και αποδείχτηκαν πολύ χρήσιμες εν τέλει.

Δείτε τις:

Hafler 9500 Front.jpg


Hafler 9500 Front-R.jpg


Hafler 9500 Front-L.jpg


Απλά, στήριξη πάνω σε παρόμοιες χειρολαβές θα απαιτούσε στήριξη και από άλλο σημείο του ενισχυτή, όσο αυτός θα στέκεται όρθιος, κάπου πιο ψηλά, ενδεχομένως από το πίσω πάνελ του, αυτό με τις μπόρνες των ηχείων, σε κάποιοι σημείο του τοίχου, που θα βρίσκεται πίσω από το στενό ράφι, πάνω στο οποίο θα εδράζεται ο ενισχυτής. Όμως, η προσαρμογή τέτοιων χειρολαβών μπορεί να έχει πολλαπλή χρησιμότητα, άλλη πλην της έδρασης/στήριξης, όπως π.χ. η ευκολότερη μετακίνησή του, όταν χρειαστεί.


Μηνύματα
4.187
Reaction score
4.936
Δε νομίζω ότι μπορεί κάποιος να σου απαντήσει χωρίς να μετρηθεί η θερμοκρασία.
Όπως το βλέπω ήδη είναι με κλειστό άνω καπάκι, οπότε θες να ξέρεις την απαγωγή που έχει κάθε κανάλι...
Και μάλιστα με τις χειρότερες εξωτερικές θερμοκρασίες περιβάλλοντος.
Εγω όπως βλέπω το μέγεθος των ψυκτρων και τον αριθμό τρανσιστορς θα είχα και διάτρητο καπάκι και μόνο οριζόντια θέση, ή επιλογή βεβιασμενης ροής.

Last edited:

JOHN MARKOU

Abasse
Μηνύματα
16.276
Reaction score
8.236
Τι να το έκανε το ανοιχτό πάνω καπάκι χωρίς και κάτω ανοιχτό , χωρίς τρύπες για ρεύμα αέρα , που δεν του χρειάζεται , και χωρίς άλλα πολλά που πάλι δεν του χρειάζονται?
Οι ψύκτρες είναι απέξω. Δεν χρειάζεται κάτι άλλο.


Μηνύματα
4.236
Reaction score
1.606
1. Όπως έγραψα στην αρχή:

....εννοώντας με την έκφραση: "την αποφυγή "πνιγμού" με οποιονδήποτε τρόπο" ότι οι ψύκτρες στα δεξιά και αριστερά του ενισχυτή θα είναι ελεύθερες στον χώρο.

2. Οι παρακάτω είναι δυο εικόνες του (δεξιού) πλαϊνού, όπου φαίνεται και η αλουμινένια ψύκτρα με τα οριζόντια πτερύγιά της, που εκτείνονται και καταλαμβάνουν ολόκληρο το μήκος της πλευράς του μηχανήματος.

View attachment 167517

View attachment 167518

Δεν ξέρω κατά πόσον αυτές οι εικόνες θα μπορούσαν να βοηθήσουν στον σχηματισμό κάποιας διαφορετικής γνώμης, άλλης από αυτήν που ήδη έχει προταθεί, δηλαδή το να τοποθετηθεί ο ενισχυτής όρθιος, με τη μούρη προς τα κάτω, πάνω στην οποία θα ακουμπάει - με κάποιου είδους αποστάτες φυσικά, για να προστατευτούν οι μπροστινοί διακόπτες.

Και με δεδομένο αυτό που επισημαίνω, ότι δηλαδή αριστερά και δεξιά θα είναι ελεύθερος, στον αέρα.

Να σημειώσω επίσης ότι στα χαρακτηριστικά της στιβαρότητας της κατασκευής του συμπεριλαμβάνεται και το πάνελ της φάτσας του, που είναι μια αρκετά χοντρή αλουμινένια πλάκα, πάχους 10.6mm. Είχα μάλιστα κάνει μιαν αρχική σκέψη να την τρυπήσω στις άκρες της και να προσαρμόσω πάνω της δυο χειρολαβές, σαν αυτές που φέρουν τα επαγγελματικά μηχανήματα, όταν τοποθετούνται σε racks, οι οποίες χρησιμεύουν στον χρήστη να τραβάει το μηχάνημα από το rack ή να το σπρώχνει μέσα σ' αυτό.

Τέτοια δουλειά μάλιστα, είχα κάνει στο παρελθόν σε ένα άλλον τελικό, έναν Hafler 9500 TransNova, ο οποίος δεν διέθετε τέτοιες χειρολαβές από τη "μάνα" του. Και αποδείχτηκαν πολύ χρήσιμες εν τέλει.

Δείτε τις:

View attachment 167530

View attachment 167531

View attachment 167532

Απλά, στήριξη πάνω σε παρόμοιες χειρολαβές θα απαιτούσε στήριξη και από άλλο σημείο του ενισχυτή, όσο αυτός θα στέκεται όρθιος, κάπου πιο ψηλά, ενδεχομένως από το πίσω πάνελ του, αυτό με τις μπόρνες των ηχείων, σε κάποιοι σημείο του τοίχου, που θα βρίσκεται πίσω από το στενό ράφι, πάνω στο οποίο θα εδράζεται ο ενισχυτής. Όμως, η προσαρμογή τέτοιων χειρολαβών μπορεί να έχει πολλαπλή χρησιμότητα, άλλη πλην της έδρασης/στήριξης, όπως π.χ. η ευκολότερη μετακίνησή του, όταν χρειαστεί.
κύριε Παναγιώτη.
έχοντας κατασκευάσει αρκετούς ενισχυτές στο παρελθον
και μετά τη φωτογραφία που σας ζήτησα μπορώ να σας
διαβεβαιώσω ότι όχι μονο δεν υπάρχει πρόβλημα αλλα
αντίθετα ο ενισχυτής θα αερίζεται καλύτερα τοποθετημενος
με τη πρόσοψη προς τα κάτω.

ως γνωστό ο ζεστός αέρας ρέει προς τα πάνω.
στην συγκεκριμένη υλοποίηση προφανώς δεν υπάρχει προβλημα
λόγω ικανού μεγέθους στις ψυκτρες αλλα η σωστη τοποθετηση
είναι με τα πτερύγια κάθετα και όχι οριζόντια όπως είναι στον
Hafler που βάλατε παρακάτω ώστε να μην εμποδίζουν τη ροή του αέρα.


Μηνύματα
4.187
Reaction score
4.936
Eντος του κλειστου χωρου δεν αναπτυσονται θερμοκρασιες;
Με την τοποθετηση με την προσοψη προς τα κατω δε θα συγκεντρωθουν μεγαλυτερες στο πανω εντος;
Αλλωστε τα φορτια που θα βλεπει, οι εντασεις που τα οδηγει , οι εξωτερικες συνθηκες θερμοκρασιας περιβαλλοντος τους θερινους μηνες,και η πωλωση των ημι αγωγων ειναι αγνωστα μερη μιας εξισωσης.
Ολα αυτα μπορει να ειναι εντος προδιαγραφων και εγω υπερβολικος που δεν θελω να παιζω με τα ορια τους, ασχετα εαν τα αγγιζουν ή τα ξεπερνουν. Η μετρηση δεν εχει να κανει με το εαν επιβεβαιωθει η αποψη καποιου, η μετρηση ειναι μερος μιας διαδικασιας σε καθε αλλαγη ακομη και αμφισβητησης ενος πιθανου δεδομενου ...καλημερες ...
