κατασκευη sub για ht..

[mixalis stamatakis]

καλημερα σε ολα τα παιδια του φορουμ... παιδες τα φωτα σας..θελω να φτιαξω ενα sub με driver το pioneer tsw 101spl..
οι παραμετροι που υπαρχουν οι πολυ ελαχιστοι για να τους εισαγω στο winisd. η εταιρεια λεει οτι ειναι μονο για sealed καμπινα ομως εγινε μια προχειρη κατασκευη 40l ported με διαστασεις port 70mm x 250mm ..και το sub αποδιδει τελεια. το εν λογο θεμα ειναι να φτιαχτει μια καμπινα να παρω τα μεγιστα με 25mm mdf επειδη το sub εχει τρομερο flex και η καμπινα που ηταν εκανε κρακ για πλακα.. τι bracing πρεπει να μπουν τι καθαρα λιτρα πρεπει να εχει και ποσο χαμηλα μπορει να κατεβει μιας και αναφερει τα 18hz... βοηθεια παιδες



[mixalis stamatakis]

ξεχασα να αναφερω το θα παιξει με τελικο 1000w στα 2ohm οποτε θα εχει αρκετο ρευμα... για ht κανει ειναι απιστευτο sub για 10''...
η καμπινα του εκανε κρακ οταν το τεσταραμε σε ταινια (jurassic world) που δουλευε σχεδον συνεχεια..

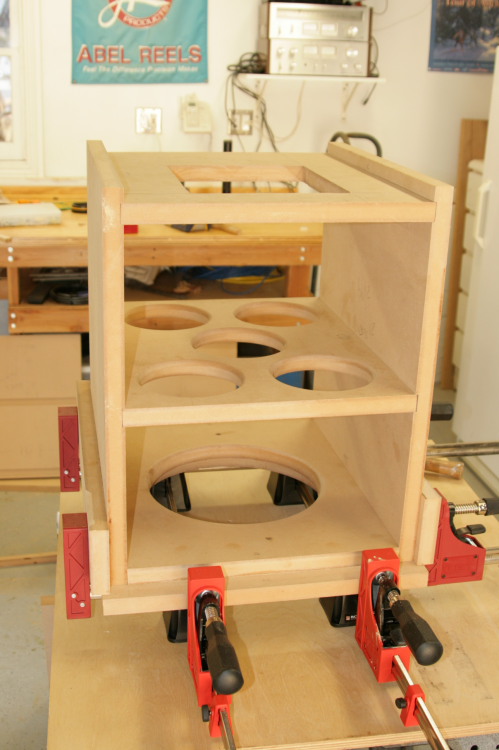

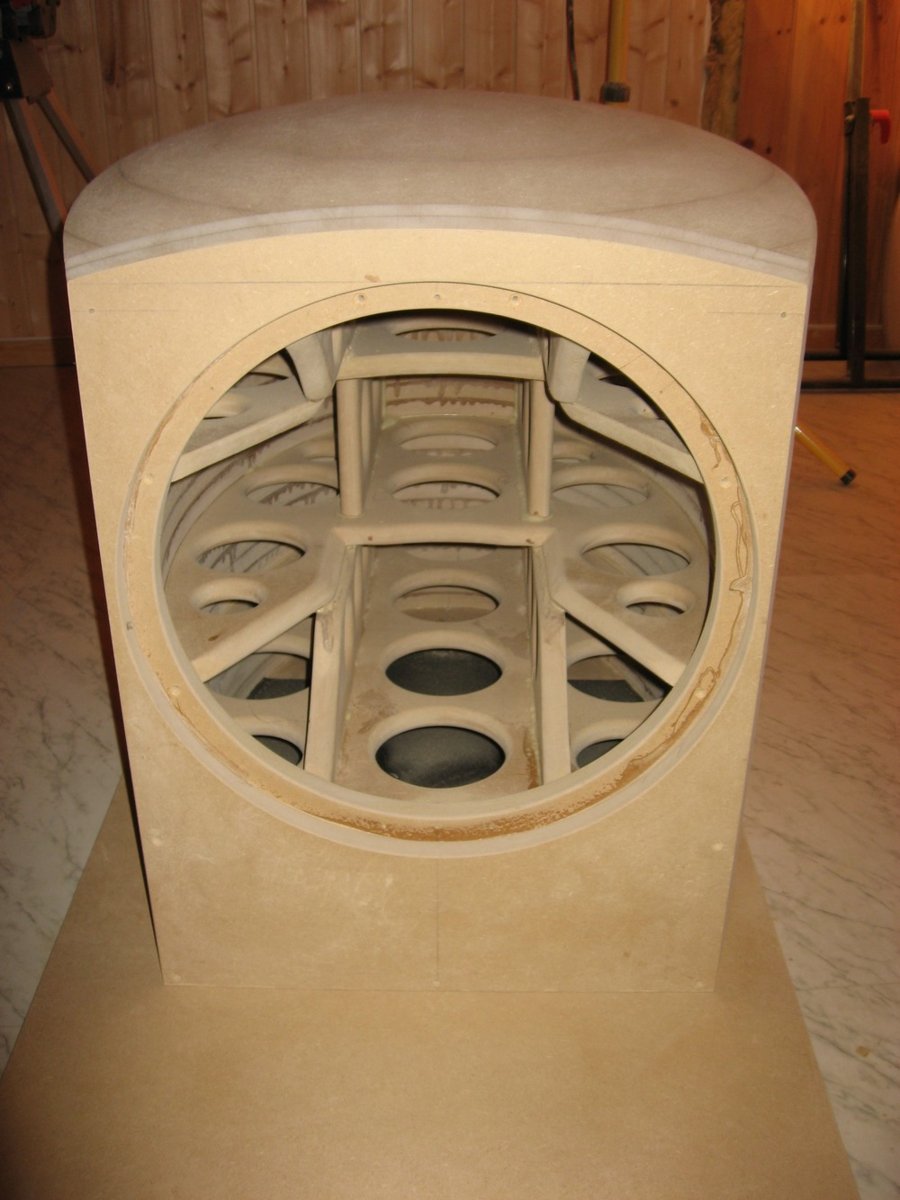

σκεφτομαι κατι σαν αυτα και ποια η διαφορα με slot port?



[mixalis stamatakis]

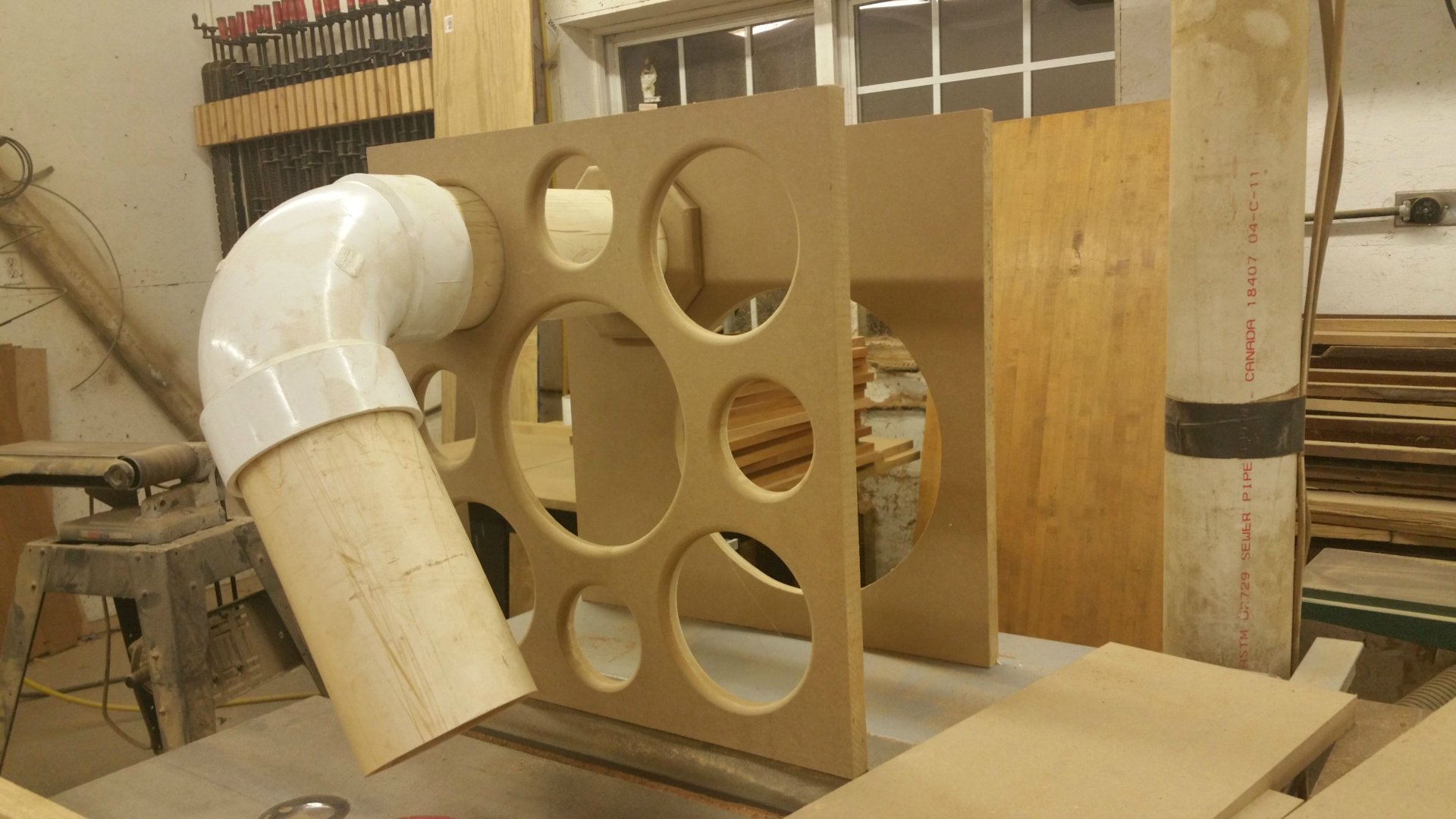

η κατι σαν αυτο ...



[PeterMeni]

Χαρακτηριστικά
Μέγιστη ισχύς εισόδου [W] 1.500
Ονομαστική ισχύς εισόδου [W] 600
Απόκριση συχνότητας [Hz] 18 - 2.500
Χαμηλότερη συχνότητα αντήχησης [Hz] 37
Ευαισθησία (1W/1m) [dB] 87
Μέγεθος γούφερ [εκ.] 25
Διπλά πηνία φωνής 4Ω: 2 ή 8Ω Ναι
Συνιστώμενη σφραγισμένη καμπίνα [λίτρ.] 28,3

Αυτά είναι τα χαρακτηριστικά που βρήκα για το μεγάφωνο σου, το οποίο προορίζεται για χρήση σε αμάξι.
Αναφέρει μεν απόκριση από 18 Hz, αλλά και χαμηλότερη συχνότητα 37 Hz.
Προφανώς επειδή ο χώρος ενός αυτοκινήτου ενισχύει τις χαμηλές συχνότητες με αρκετά db, γιαυτό και κάνει αναφορά σε 18 Hz.

Στη πράξη και σε οικιακό περιβάλλον δεν θα πάρεις ποτέ βαθύ χαμηλό από αυτό το μεγάφωνο.



[mixalis stamatakis]

Χαρακτηριστικά
Μέγιστη ισχύς εισόδου [W] 1.500
Ονομαστική ισχύς εισόδου [W] 600
Απόκριση συχνότητας [Hz] 18 - 2.500
Χαμηλότερη συχνότητα αντήχησης [Hz] 37
Ευαισθησία (1W/1m) [dB] 87
Μέγεθος γούφερ [εκ.] 25
Διπλά πηνία φωνής 4Ω: 2 ή 8Ω Ναι
Συνιστώμενη σφραγισμένη καμπίνα [λίτρ.] 28,3

Αυτά είναι τα χαρακτηριστικά που βρήκα για το μεγάφωνο σου, το οποίο προορίζεται για χρήση σε αμάξι.
Αναφέρει μεν απόκριση από 18 Hz, αλλά και χαμηλότερη συχνότητα 37 Hz.
Προφανώς επειδή ο χώρος ενός αυτοκινήτου ενισχύει τις χαμηλές συχνότητες με αρκετά db, γιαυτό και κάνει αναφορά σε 18 Hz.

Στη πράξη και σε οικιακό περιβάλλον δεν θα πάρεις ποτέ βαθύ χαμηλό από αυτό το μεγάφωνο.

αυτα τα χαρακτηριστικα βρηκα και εγω.. το γνωριζω οτι προκειται για χρηση στο αμαξι, ομως οταν επαιξε στο σπιτι οπως αναφερω παραπανω βουτουσε αρκετα χαμηλα και γεμιζε πολυ ενα χωρο 45τ.μ. γι'αυτο το λογο πηρα την αποφαση να προχωρησω σε κατασκευη.. πλεον το diy με μεγαφωνα sub αυτοκινητου εχει γινει μοδα χαχα.. οποτε φιλε μου δν προτεινεις να προχωρησω το project...



[mixalis stamatakis]

εψαξα στο site της pioneer και βρηκα το tsw 1500spl Που ειναι το ιδιο με το 101spl που εχω με μονη διαφορα το λογοτυπο premier στο dustcap/... αυτο εχει αρκετες παραμετρους που νομιζω φτανουν για το winisd...



[PeterMeni]

Ότι είναι το ίδιο πως προκύπτει? Από την εμφάνιση μόνο?
Ξέρεις τη σκληρότητα της ανάρτησης του ή τις διαφορές στο πηνίο, το μαγνητικό του σύστημα ή στον κώνο?
Δεν είναι τόσο απλό το θέμα.

Επίσης το <<βουτούσε αρκετά χαμηλά>>, έχοντας σαν μέτρο σύγκρισης το αυτί μας, δεν έχει καμία βαρύτητα.
Αν ας πούμε ο χώρος σου έχει έναν συντονισμό 7-8 db στους 35 κύκλους, θα ακούς έντονα εκεί και θα νομίζεις ότι βγάζει στάθμη το μεγάφωνο.



[mixalis stamatakis]

Ότι είναι το ίδιο πως προκύπτει? Από την εμφάνιση μόνο?
Ξέρεις τη σκληρότητα της ανάρτησης του ή τις διαφορές στο πηνίο, το μαγνητικό του σύστημα ή στον κώνο?
Δεν είναι τόσο απλό το θέμα.

Επίσης το <<βουτούσε αρκετά χαμηλά>>, έχοντας σαν μέτρο σύγκρισης το αυτί μας, δεν έχει καμία βαρύτητα.
Αν ας πούμε ο χώρος σου έχει έναν συντονισμό 7-8 db στους 35 κύκλους, θα ακούς έντονα εκεί και θα νομίζεις ότι βγάζει στάθμη το μεγάφωνο.

καθολου απλο ομως.. εχω την εντυπωση πως πρεπει να ειναι το ιδιο μεγαφωνο κατασκευαστικα και στα χαρακτηριστικα που εχω για το 101spl ειναι τα ιδια περετερω δεν γνωριζω δυστυχως... κατι τετοιο γινοταν με τους avr πχ elite για αμερικη lx για εδω.. και ειπα μηπως εχουν κανει κατι αντιστοιχο...εννοειται οτι δν μπορει να συγκριθει με ενα 15''. δν μπορω να παω τοσο ψηλα λογω χωρου... παντως για την δοκιμαστικη καμπινα που εγινε απλα και μονο για ενα τεστ επαιξε πολυ ωραια.. δν μπορω να ξερω ποσο χαμηλα εφτανε ηταν ομως πολυ ικανοποιητικο..



[PeterMeni]

Αν θες να το ρισκάρεις φτιάξε μια καμπίνα σύμφωνα με τα χαρακτηριστικά του δεύτερου μεγαφώνου και δες πως πάει και αν σου αρέσει.
Θα πρέπει βέβαια να μπουν νευρώσεις, όπως στις φωτογραφίες που ανέβασες, οι οποίες είναι σημαντικότερες από το μεγάλο πάχος των ξύλων της κατασκευής.



[mixalis stamatakis]

Αν θες να το ρισκάρεις φτιάξε μια καμπίνα σύμφωνα με τα χαρακτηριστικά του δεύτερου μεγαφώνου και δες πως πάει και αν σου αρέσει.
Θα πρέπει βέβαια να μπουν νευρώσεις, όπως στις φωτογραφίες που ανέβασες, οι οποίες είναι σημαντικότερες από το μεγάλο πάχος των ξύλων της κατασκευής.

ετσι κι αλλιως η ξυλεια ειναι πολυ φθηνη εχω δικο μου μαραγκο.. με τοσες νευρωσεις μονωση θα χρειαστει? ο λογος που ανεφερα τα 25mm στο παχος ηταν λογο του flex ...



[PeterMeni]

Δεν χάνεις κάτι αν βάλεις μονωτικό στα τοιχώματα, όπως πετροβάμβακα.
Από την άλλη αν ο σωλήνας είναι σε κατάλληλη θέση δεν απαιτείται.
Το θέμα είναι ότι τα τσαμπέ προγράμματα υπολογισμού λίτρων καμπίνας δεν το λαμβάνουν υπόψιν τους το μονωτικό.
Πάχος 25 mm είναι λογικό για τα εξωτερικά τοιχώματα και 16 στις νευρώσεις είσαι μια χαρά.



[mixalis stamatakis]

Δεν χάνεις κάτι αν βάλεις μονωτικό στα τοιχώματα, όπως πετροβάμβακα.
Από την άλλη αν ο σωλήνας είναι σε κατάλληλη θέση δεν απαιτείται.
Το θέμα είναι ότι τα τσαμπέ προγράμματα υπολογισμού λίτρων καμπίνας δεν το λαμβάνουν υπόψιν τους το μονωτικό.
Πάχος 25 mm είναι λογικό για τα εξωτερικά τοιχώματα και 16 στις νευρώσεις είσαι μια χαρά.

σκεφτομουν για front fire τη σωληνα και τα bracing καθετα πισω απο το μεγαφωνο να πιανουν τις 4 πλευρες της καμπινας με τρυπες για αποσβεση στατικων κυματων.. για να δουμε



[mixalis stamatakis]

το τελικο σχεδιο τις καμπινας βγηκε.. θα ειναι 45λιτρα καθαρα μαζι με bracing και μονωση.. Υ40 ΧΠ40 Χ Β45.. το port 80mm x 380mm και συντονισμο στα 27hz η 75mm x 390mm στα 25hz.. ειμαι καλα για το 10''? το προγραμμα αυτα εδειξε.. .οι πιο εμπειροι ας πουν τη γνωμη τους...
