προενισχυτής πικάπ

[PeterMeni]

Μια που το θέμα βινύλιο γίνεται όλο και ποιο επίκαιρο να παρουσιάσουμε μια κατασκευή για προενισχυτή πικάπ.

Ο συγκεκριμένος κατασκευάστηκε, ουσιαστικά, χωρίς περιορισμό κόστους αναζητώντας το καλύτερο που θα μπορούσε να δώσει ο μαύρος δίσκος.

Το κύκλωμα του στηρίζεται σε τελεστικούς ενισχυτές της Burr Brown, είναι δύο σταδίων και η RIAA είναι παθητική.

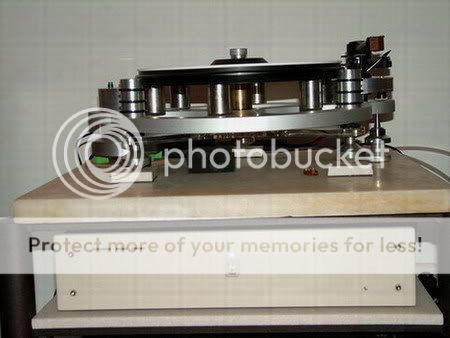

Όπως εύκολα διακρίνεται στις φωτογραφίες είναι κατασκευή dual mono, δηλαδή ξεχωριστή εντελώς τροφοδοσία για το κάθε κανάλι.

Η αντίσταση εισόδου, η χωρητικότητα καθώς και η απολαβή του κυκλώματος είναι πλήρως ρυθμιζόμενα από παθητικά εξαρτήματα πάνω στο κύκλωμα.

Μπορεί χωρίς πρόβλημα να δεχτεί παντός είδους κεφαλή.



[PeterMeni]

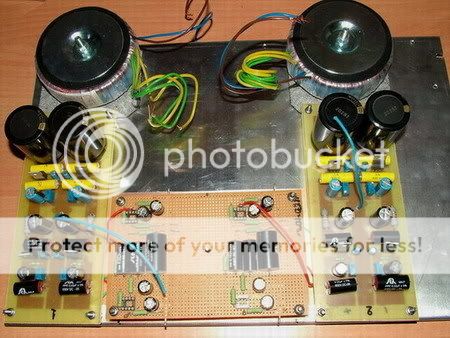

Και μια φωτογραφία από το εσωτερικό του πριν αυτό τοποθετηθεί στο σασί.



[gstriftos]

Ωραία φωτό Πέτρο..



[Gebreselassie]

Μπράβο Πέτρο! Ποτέ δεν έχει παρουσιαστεί τέτοια κατασκευή!

...



[costas EAR]

Απάντηση: προενισχυτής πικάπ

άντε, βάλε τη καλή φωτό!



[PeterMeni]

Μπήκε και η σωστή φωτογραφία επιτέλους.



[gstriftos]

:111::111:
Θα οδηγησει κατευθείαν τα ηχεία?



[PeterMeni]

Με τη τροφοδοσία που έχει θα μπορούσε να παίξει και δύσκολα φορτία:128:



[thanasis k.]

Απάντηση: προενισχυτής πικάπ

πολυ ωραιο Πετρο - μπραβο



[gianis39]

Ενα σχηματικο αν γινεται....οι τελεστικοι της Burr brown ποιοι ειναι? οι OPA604 η οι 627?????:610:



[PeterMeni]

Στο δεύτερο στάδιο είναι οι 627.



[PeterMeni]

Να πω και δυο λόγια για τη τροφοδοσία του προενισχυτή.

Καρδιά του τροφοδοτικού είναι δύο μετασχηματιστές των 150 VA έκαστος.
Να σημειωθεί ότι πριν από αυτούς, σκοπίμως, δεν υπάρχει κανενός είδους φιλτράρισμα της AC τάσης δικτύου.

Στη συνέχεια υπάρχει η ανόρθωση με Ultra Fast, Soft Recοvery διόδους που καταφέρνουν να ανορθώσουν ακόμα και το θόρυβο του δικτύου.

Ακολουθούν οι πυκνωτές εξομάλυνσης και η σταθεροποίηση της συνεχούς τάσης που είναι διπλή ανά κανάλι και ανά κλάδο.

Η συνολική χωρητικότητα ξεπερνά της 24000 μF με πυκνωτές Elna ειδικούς για χρήση audio. Οι πυκνωτές στην είσοδο και έξοδο των σταθεροποιητών είναι της Solen.

Η συνολική ενέργεια του εν λόγω τροφοδοτικού είναι μεγαλύτερη από αυτή του τροφοδοτικού ενός συνηθισμένου 2 x 70 watt ενισχυτή του εμπορίου.



[Κώστας Φ.]

Να σημειωθεί ότι πριν από αυτούς, σκοπίμως, δεν υπάρχει κανενός είδους φιλτράρισμα της AC τάσης δικτύου.

Ανάλυσέ το αυτό το "σκοπίμως" Πέτρο, αν έχεις την καλοσύνη. :126:
Θεωρείς ότι χαλάνε τον ήχο τα φίλτρα τύπου Schaffner, Schurter και τα ρέστα;



[costas EAR]

Απάντηση: Re: προενισχυτής πικάπ

Η συνολική ενέργεια του εν λόγω τροφοδοτικού είναι μεγαλύτερη από αυτή του τροφοδοτικού ενός συνηθισμένου 2 x 70 watt ενισχυτή του εμπορίου.

Αυτό είναι αλήθεια.

Επίσης είναι αλήθεια ότι είναι ΤΟΥΛΑΧΙΣΤΟΝ υπερβολή για οποιονδήποτε προενισχυτή, εκτός κι αν έχει 627 αυτός, οπότε ό,τι και να βάλεις λεν πως δε θα φτάσει.. :142::142:



[PeterMeni]

Ανάλυσέ το αυτό το "σκοπίμως" Πέτρο, αν έχεις την καλοσύνη. :126:
Θεωρείς ότι χαλάνε τον ήχο τα φίλτρα τύπου Schaffner, Schurter και τα ρέστα;

Οποιαδήποτε επαφή ή στοιχείο παρεμβάλλεται ανάμεσα στη πηγή και το μετασχηματιστή αυξάνει την εμπέδηση (αντίσταση) του τροφοδοτικού και την ικανότητα του για στιγμιαία πρόσληψη ενέργειας.

Επιπλέον η περαιτέρω κυκλωματική διάταξη του συγκεκριμένου τροφοδοτικού κάνει άχρηστη τη χρήση οποιουδήποτε φίλτρου.
Ακόμα και οι διόδοι του τροφοδοτικού έχουν την ικανότητα ανόρθωσης πολύ υψηλής συχνότητας αξιοποιώντας ακόμα και το θόρυβο που κυκλοφορεί στο δίκτυο ρεύματος.



[costas EAR]

Απάντηση: Re: προενισχυτής πικάπ

Οποιαδήποτε επαφή ή στοιχείο παρεμβάλλεται ανάμεσα στη πηγή και το μετασχηματιστή αυξάνει την εμπέδηση (αντίσταση) του τροφοδοτικού και την ικανότητα του για στιγμιαία πρόσληψη ενέργειας.

α πα πα, κακό πράμα, ε? :143::143:

έλα βρε, άντε και βάζεις και 2 πυκνωτάκια παράλληλα στα 230, τι θα χάσεις?

εξ'άλλου, ιδίως για προενισχυτή, τα κουλόμπ της τροφοδοσίας σιγά μην ελαττωθούν με τις τρελές καταναλώσεις του προ και τις ανεπαρκείς επαναπροσλήψεις ενέργειας από την αυξημένη εμπέδηση των 230V της ΔΕΗ....

Ουσιαστικά η έννοια του ρίπλ της τροφοδοσίας σε προ δεν υφίσταται....

Σε τελικούς ενισχυτές υφίσταται ρίπλ, αλλά συνήθως φταίει η συνολική σχεδίαση του τροφοδοτικού κι όχι η εμπέδηση των 230.



[PeterMeni]

Και έτσι να το δεις αφού δεν υπάρχει ανάγκη χρήσης φίλτρων γιατί να τα φορτωθείς?
Εδώ δε χρειάζονται Hi-End καλώδια ρεύματος τέτοια τροφοδοτικά:121:



[Costas Coyias]

Απάντηση: προενισχυτής πικάπ

Σόρρυ αν κάνω thread hijacking, αλλά πού χρειάζονται τα Hi-End καλώδια ρεύματος;



[PeterMeni]

Σε όλους αυτούς που ακούνε διαφορές στο σύστημα τους και πιστεύουν ότι με αυτά θα βελτιωθεί ο ήχος τους.



[costas EAR]

Απάντηση: Re: προενισχυτής πικάπ

Σε όλους αυτούς που ακούνε διαφορές στο σύστημα τους και πιστεύουν ότι με αυτά θα βελτιωθεί ο ήχος τους.

είδες βρε ΚΚ τι ευγενικός που είναι ο πίτερ?:137:

άκου ....thread hijacking ! καλά δε ξέρεις ότι η νεολεξία είναι χαρακτηριστικό της ....
