3 δροσερές ίντσες για όλους...

PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.734
Reaction score
9.037
Τα καλοκαιρινά έργα οφείλουν να είναι ανάλαφρα και χαλαρά. Είναι έτσι η διάθεση και η καλοκαιρινή ανεμελιά.
Δεν βάζουμε στόχο τον απόλυτο μόνιτορ ήχο, χωρίς βέβαια να πάμε και στο άλλο άκρο μιας προχειροδουλειάς.
Η κατασκευή που θα παρουσιάσω εδώ δεν θα είναι μία, αλλά περισσότερες. Σίγουρα τέσσερις και υπό σκέψη μία πέμπτη, ποιο ιδιαίτερη.
Είναι κατασκευές εύκολα υλοποιήσιμες από όλους και μια παρότρυνση να ασχοληθούν φίλοι που ενώ το σκέφτονταν, δεν το έπαιρναν απόφαση. Θα δοθούν βέβαια όλα τα στοιχεία και η όποια βοήθεια ζητηθεί.

Όπως φαίνεται και από τον τίτλο, βάση για όλες τις κατασκευές θα είναι μια μονάδα 3 ιντσών και συγκεκριμένα το Tang Βand W3-881SJF:
http://www.tb-speaker.com/products/w3-881sjf

Τα τελευταία χρόνια έχει γίνει αρκετός ντόρος με τέτοιες μονάδες, ενώ έχει παρουσιαστεί ποικιλία κατασκευών.
Λογικό και επόμενο το βρίσκω, από την στιγμή που έχουν λυθεί πολλά προβλήματα αυτών και η υλοποίηση μιας πραγματικής μονάδας <<Πλήρους Φάσματος>> είναι, ίσως, προ των πυλών.

Θα ξεκινήσω από την ευκολότερη-απλούστερη μορφή και θα προχωρήσω στις ποιο πολύπλοκες.
Όπως όλοι γνωρίζουμε η ευκολότερη σχεδίαση καμπίνα είναι η κλειστή. Πάμε να δούμε...


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.734
Reaction score
9.037

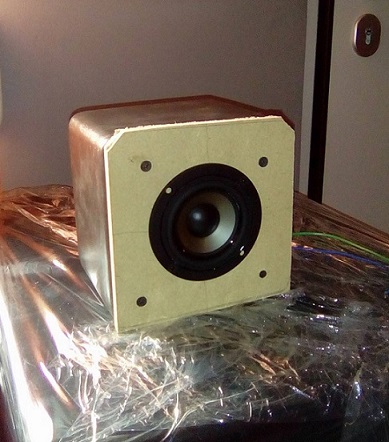

Η πρώτη τοποθέτηση της μονάδας των 3 ιντσών έγινε σε μια κλειστή καμπίνα εσωτερικού όγκου 1,1 λίτρων.
Οι εσωτερικές της διαστάσεις είναι 11 Χ 11 Χ 9 εκατοστά, με το πάχος του ξύλου στα 1,5 εκατοστά.
Με δυο λόγια εξωτερικά 14 Χ 14 Χ 13, μαζί με την έξτρα πρόσοψη.
Η καμπινούλα αυτή υπήρχε στην αποθήκη μου από μια παλαιότερη κατασκευή ενός τρίδρομου Kef 105, όπου φιλοξενούσε το tweeter.
Το μόνο που πρόσθεσα είναι μια διαφορετική πρόσοψη για να ταιριάζει το Tang Band.
Στο εσωτερικό τοποθέτησα ένα λεπτό στρώμα πετροβάμβακα.
tang cl.jpg

Μην περιμένει κάποιος πως μια τέτοια κατασκευή είναι ικανή να γεμίσει έναν, έστω και, μέτριο χώρο ή να αποδώσει χαμηλό κάτω από 100 κύκλους. Επίσης η πρόσληψη ισχύος είναι μικρή.
Θα έλεγα πως είναι κατάλληλη περισσότερο για ηχεία υπολογιστή και γενικά κοντινή ακρόαση, με τοποθέτηση κοντά σε κάποιο τοίχο κατά προτίμηση.
Βέβαια τολμώ να πω πως το άκουσμα τους είναι ιδιαίτερα απολαυστικό και σίγουρα θα το ευχαριστηθεί όποιος το τολμήσει. Με τον κατάλληλο, μικρής ισχύος, ενισχυτή βέβαια.

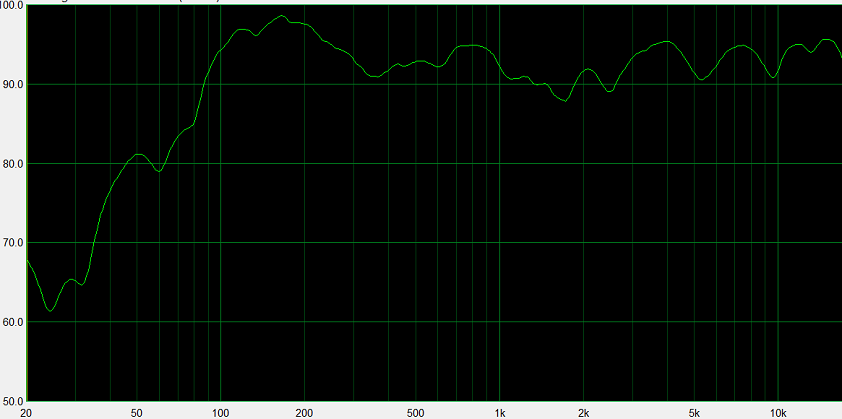

Η μέτρηση απόκρισης συχνότητας της κατασκευής είναι η παρακάτω:
tangband 3 open air 1 lt close.png


Είναι φανερό πως υστερεί αρκετά σε συχνότητες κάτω από τους 100 κύκλους. Ο συντονισμός που φαίνεται στους 47 κύκλους προέρχεται από τον χώρο, οπότε και είναι άνευ σημασίας.

Ιδιαίτερο ενδιαφέρον παρουσιάζει η τοποθέτηση τους στην βάση τοίχου και με ελαφριά κλίση προς τα επάνω.
Όπως δηλαδή θα άκουγε κάποιος αν τα είχε σαν ηχεία υπολογιστή. Εκεί τονώνεται μέρος του φάσματος γύρω από τους 150 Hz, δίνοντας μια καλύτερη αίσθηση ρυθμού, ενώ η απόκριση εξακολουθεί να είναι αποδεκτή, συγκρινόμενη με άλλα ηχεία του είδους.
tangband 3 close 1 lt corner up.png

Last edited:


costas EAR

Δόκτωρ ΔιαXύσιος Tesla fanboi
Editor
Μηνύματα
35.873
Reaction score
71.853
η απόκριση εξακολουθεί να είναι αποδεκτή, συγκρινόμενη με άλλα ηχεία του είδους.
Η αντιληπτή απόκριση είναι ισορροπημένη όταν λείπουν κατά όμοιο τρόπο τα άκρα του φάσματος, όπως έχει αναφερθεί κατ'επαναληψιν από τον ημίθεο, άρα στο εν λόγω ηχείο θα πρέπει να κοπούν τα πρίμα πάνω από τους 9-10 κ περίπου, σωστά;


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.734
Reaction score
9.037
Η αντιληπτή απόκριση είναι ισορροπημένη όταν λείπουν κατά όμοιο τρόπο τα άκρα του φάσματος, όπως έχει αναφερθεί κατ'επαναληψιν από τον ημίθεο, άρα στο εν λόγω ηχείο θα πρέπει να κοπούν τα πρίμα πάνω από τους 9-10 κ περίπου, σωστά;
Θεωρητικά έτσι είναι. Στην πράξη, επειδή το αυτί δεν θα έχει ποτέ την ευθυγράμμιση του μικροφώνου, χάνει λίγο και δεν βγαίνει κάτι ενοχλητικό.


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.734
Reaction score
9.037
Να παρουσιάσω και την επόμενη κατασκευή, με μια μικρή καθυστέρηση...
Βλέπετε από την μία η εποχή και από την άλλη το ότι ήθελα να την <<τερματίσω>> την κατασκευή, δεν μου επέτρεψαν να την ετοιμάσω νωρίτερα.
Αφού είδαμε την κλειστή καμπίνα, λογικό και επόμενο να δούμε και μία <<Συντονισμένου Σωλήνα>>.

Λέγοντας παραπάνω να <<τερματίσω>> την κατασκευή εννοώ τόσο σε επίπεδο φινιρίσματος όσο και σε ποιότητα κατασκευής.
Έτσι επιλέχθηκε σαν υλικό την καμπίνας η σημύδα, υλικό που δίνει εξαιρετικές αποσβεστικές ιδιότητες.
Το δε πάχος των 1,6 εκατοστών για μια κατασκευή αυτών των διαστάσεων, εγγυάται εξαιρετικά αυξημένη ακαμψία.
Στην σχεδίαση λήφθησαν υπόψιν διάφοροι παράγοντες, όπως η πιθανή τοποθέτηση των ηχείων, καθώς και το βέλτιστο σημείο της μονάδας, επάνω στην κατασκευή.

Έτσι λοιπόν μιλάμε για καμπίνα 2,5 λίτρων, για την ακρίβεια 2,53, με τις εξωτερικές διαστάσεις να είναι:
Το συνολικό ύψος 30 εκατοστά, η πρόσοψη 12,2 εκατοστά και το βάθος 13,7 εκατοστά.
Αυτά μας δίνουν εσωτερικές διαστάσεις 9 Χ 10,5 Χ 26,8.
Το κέντρο της τοποθέτησης της μονάδας βρίσκεται στα 10,5 εκατοστά από το επάνω τμήμα του ηχείου, άρα και 19,5 από το κάτω.
Η θέση του σωλήνα συντονισμού επιλέχθηκε να είναι το κέντρο της βάσης του ηχείου.
Με λαστιχένια αποσβεστικά ποδαράκια το ηχείου ανασηκώνεται, έτσι ώστε να λειτουργεί σωστά ο σωλήνας, αλλά και να υπάρχει η απαραίτητη απόζευξη από την επιφάνεια στήριξης.

Η φωτογραφία της καμπίνας:

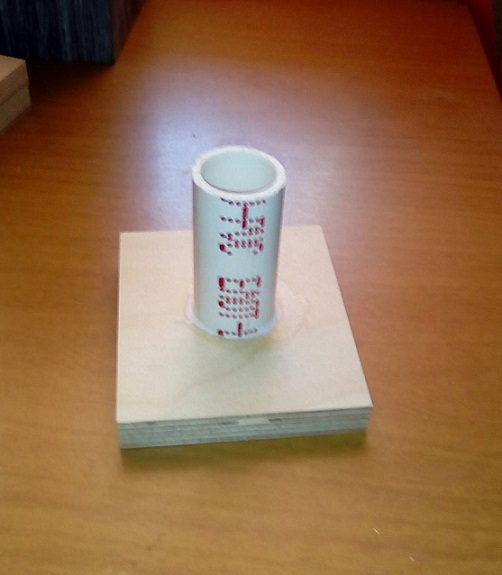

Η βάση με τον σωλήνα τοποθετημένο:
tang band ...jpg

Last edited:

PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.734
Reaction score
9.037
<<Κάλλιο αργά παρά ποτέ>>... Λέει ο σοφός λαός.
Μιας και επιτέλους ολοκλήρωσα και τη δεύτερη, και αρκετά ποιο ολοκληρωμένη και ενδιαφέρουσα, σχεδίαση με το μεγαφωνάκι της Tang Band, να συμπληρώσω τη παρουσίαση...

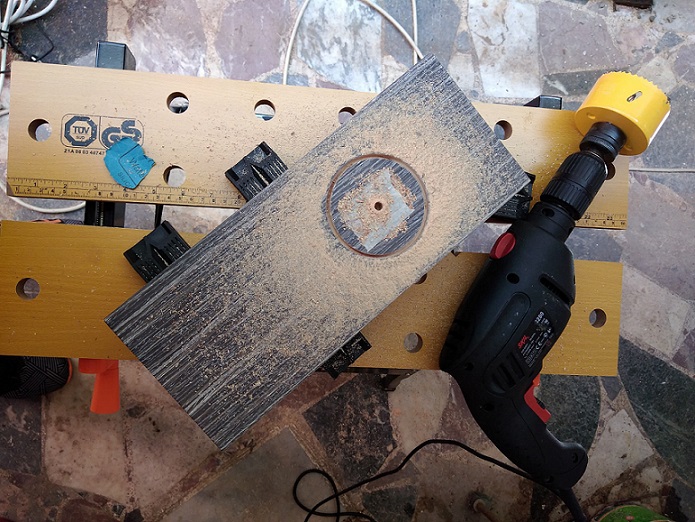

Οι τρύπες στη καμπινούλα για το μεγάφωνο και τις μπόρνες έγιναν με ένα ταπεινό ποτηροτρύπανο και δεν ασχολήθηκα καθόλου με πατούρες και λοιπές <<πολυτέλειες>>. Μάλιστα ταιριάζει της ίδιας διαμέτρου και για τις δύο δουλειές, οπότε και έχουμε μεγαλύτερη ευκολία.

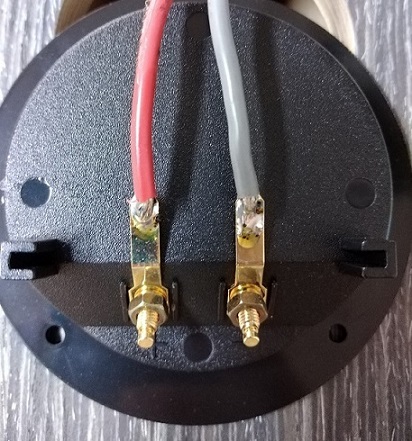

Το μόνο στοιχείο υπερβολής-σπατάλης, θα έλεγα πως, είναι η χρήση επάργυρης καλωδίωσης της VDH, ειδικής για εσωτερική καλωδίωση, αν και η απόσταση από τις μπόρνες έως της επαφές της μονάδας είναι εξαιρετικά μικρή. Υπήρχε όμως από παλιότερη κατασκευή, οπότε μηδενικό το κόστος.

Last edited:

PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.734
Reaction score
9.037

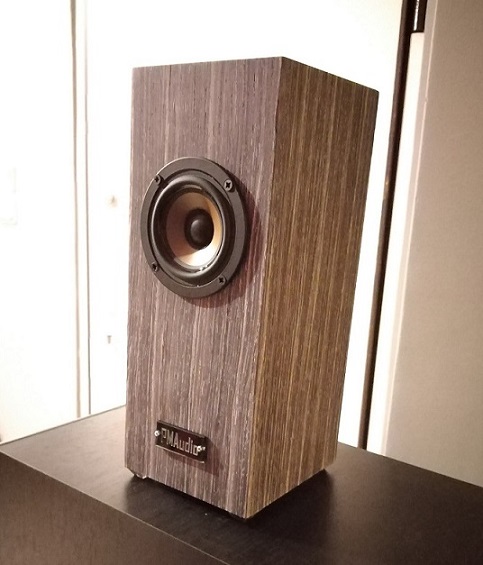

Η ολοκληρωμένη κατασκευή:

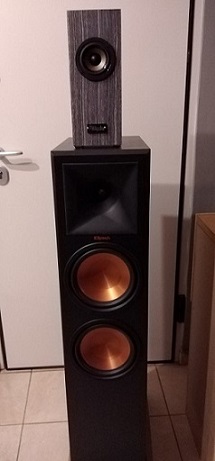

Για να γίνει αντιληπτό το μέγεθος της καμπίνας, μια φωτογραφία σε σύγκριση με τα Klipsch RP-280F, που τυγχάνει να βρίσκονται στο χώρο μου. Δαυίδ και Γολιάθ ένα πράγμα!


Μηνύματα
664
Reaction score
831
Έτυχε να δω live τα ηχεία αυτά στην τελική τους μορφή. Είναι πραγματικά άψογα. Ποιότητα κατασκευής που θα ζήλευαν πολλά επώνυμα. Συγχαρητήρια Πέτρο και απο εδώ. :hi:


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.734
Reaction score
9.037
Και δυο μετρήσεις ακόμα...

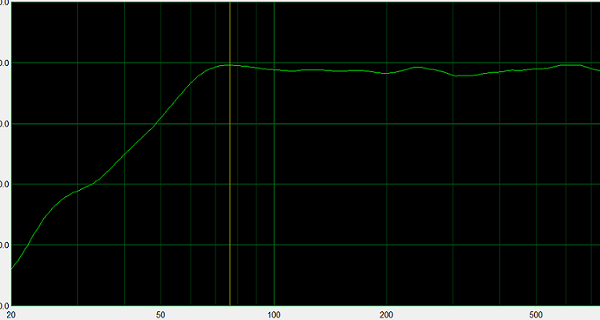

Αρχικά η απόκριση του ηχείου μέχρι τους 700 hz, απαλλαγμένη από τις <<ιδιοτροπίες>> του χώρου.
Γίνεται φανερό πως είναι μακράν καλύτερη της κλειστής καμπίνας, ενώ είναι αξιοσημείωτα σταθερή.
Μην περιμένετε ισχυρή αναπαραγωγή στους 50 κύκλους, αλλά ακόμα και εκεί είναι πλήρως αποδεχτή για το μέγεθος και τη σχεδίαση.
t-band 20-700.png


και ο συντονισμός του σωλήνα στους 77 hz και η γενικότερη συνεισφορά του στη στάθμη του ηχείου.
t-band bass reflex.png


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.734
Reaction score
9.037
Και δυο τελευταίες φωτογραφίες για να ολοκληρωθεί και η παρουσίαση της κατασκευής με συντονισμένο σωλήνα...

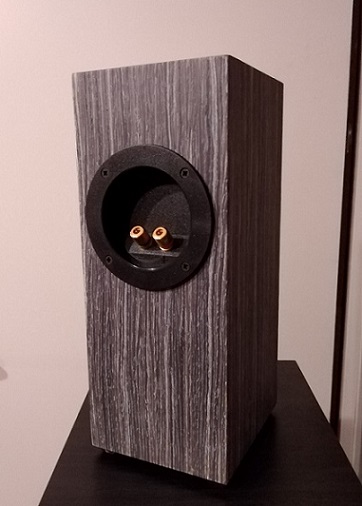

Αρχικά η πλάτη του ηχείου:

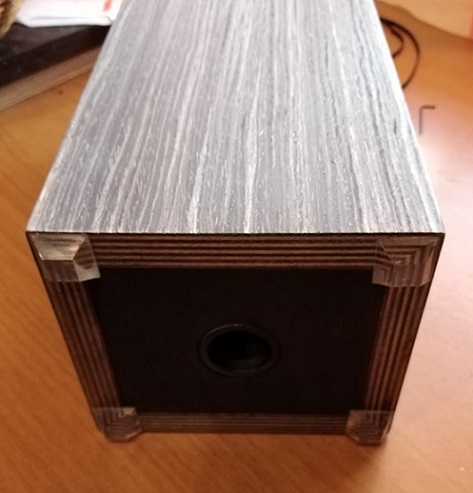

και η βάση, όπου διακρίνεται ο σωλήνας και οι απαραίτητοι, λόγο τοποθέτησης του σωλήνα, λαστιχένιοι αποστάτες:

Να συμπληρώσω πως ο σωλήνας έχει εξωτερική διάμετρο 3,2 cm και εσωτερική 2,6. Είναι δηλαδή από τους ενισχυμένους, ή <<υψηλής πίεσης>> όπως λέγονται. Το δε μήκος του είναι 6,8 εκατοστά. Για ηχοαπορροφητικό εντός της καμπίνας χρησιμοποίησα μια πολύ μικρή ποσότητα ακρυλικής βάτας, πίσω από το μεγαφωνάκι.

Για το τέλος κάποιες αντικειμενικές και υποκειμενικές παρατηρήσεις για τη κατασκευή...
Μιλάμε για κάτι αρκετά εύκολο και απλό, που όμως θα δώσει μεγάλη χαρά δημιουργίας σε όποιον το επιχειρήσει. Το δε αποτέλεσμα σίγουρα θα τον δικαιώσει και ακουστικά αλλά και ποιοτικά.
Είναι ένα ζευγαράκι ηχείων ιδανικά για χρήση με ηλεκτρονικό υπολογιστή και βέβαια δεν έχουν ουδεμία σχέση με τα πλαστικά που συνήθως χρησιμοποιούμε. Επιπλέον, οι μηδενικοί χρωματισμοί μιας καμπίνας αυτών των διαστάσεων, ακόμα και χωρίς την απαιτητικότερη σημύδα αλλά με απλό MDF, είναι μεγάλο συν.
Συνδυάστε τα με ένα ποιοτικό μικρό ενισχυτάκι, όπως ένας Dared MP-5 για παράδειγμα, και δεν θα υπάρξει το παραμικρό παράπονο από το αποτέλεσμα.
Μάλλον θα πιάσετε τον εαυτό σας να ακούει πολλές ώρες από το μικρό αυτό συστηματάκι.


Μηνύματα
3.408
Reaction score
365
Πολύ όμορφο και μικρό δηλαδή βολικό.
Πόσα βαττ περίπου σηκώνει;
Πόσο στοιχίζουν τα υλικά;

Συγκριτικά με το fostex fe105 το μικρό πως τα πάει;


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.734
Reaction score
9.037
Πολύ όμορφο και μικρό δηλαδή βολικό.
Πόσα βαττ περίπου σηκώνει;
Πόσο στοιχίζουν τα υλικά;

Συγκριτικά με το fostex fe105 το μικρό πως τα πάει;
Το μεγάφωνο της Tang Band το βρίσκεις από 28 ευρώ και από 25 για τετράδα. Τα υπόλοιπα υλικά, δηλαδή μπόρνες, καλώδιο, βίδες, σωλήνας, ποδαράκια, γύρω στα 12-15 ευρώ.
Για τις καμπινούλες αν πιάνουν λίγο τα χέρια σου το κόστος είναι πολύ μικρό, ακόμα και αν αγοράσεις τα ξύλα έτοιμα-κομμένα. Σε κάθε περίπτωση με λίγη προσωπική εργασία δεν θα πάνε πάνω από 100 ευρώ.

Η εταιρία αναφέρει μια ισχύ της τάξης των 15 watts RMS και ένα μέγιστο 30. Για απόσταση ακρόασης 60-70 εκατοστά, με ευαισθησία αρκετά καλή της τάξης των 88 db και με έναν ενισχυτή 10-15 watts θα έχεις και περίσσευμα στάθμης.

Για τα μεφάγωνα της Fostex δεν έχω την καλύτερη γνώμη, ούτε καν μέτρια. Δεν τα θεωρώ συγκρίσιμα.


GOM

Μηνύματα
200
Reaction score
24
Πέτρο φαίνεται πανέμορφο και είμαι σίγουρος θα ακούγεται επίσης το ίδιο. Επειδή ανέκαθεν το είχα απορία και με την ευκαιρία της κατασκευής σου, ήθελα να το ρωτήσω.
Όταν πολλά ηχεία έχουν το bass reflex στην πίσω όψη, πάντα λέγεται πως πρέπει να κρατηθεί μια στοιχειώδη απόσταση από τον πίσω τοίχο για να μην "βρωμίζουν" οι χαμηλές συχνότητες.
Παρόλο αυτά, έχει τύχει να δω ηχεία με την εκτόνωση στο κάτω μέρος όπως ακριβώς της κατασκευής σου.
Εδώ λοιπόν δεν ισχύουν τα παραπάνω?


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
8.734
Reaction score
9.037
Πέτρο φαίνεται πανέμορφο και είμαι σίγουρος θα ακούγεται επίσης το ίδιο. Επειδή ανέκαθεν το είχα απορία και με την ευκαιρία της κατασκευής σου, ήθελα να το ρωτήσω.
Όταν πολλά ηχεία έχουν το bass reflex στην πίσω όψη, πάντα λέγεται πως πρέπει να κρατηθεί μια στοιχειώδη απόσταση από τον πίσω τοίχο για να μην "βρωμίζουν" οι χαμηλές συχνότητες.
Παρόλο αυτά, έχει τύχει να δω ηχεία με την εκτόνωση στο κάτω μέρος όπως ακριβώς της κατασκευής σου.
Εδώ λοιπόν δεν ισχύουν τα παραπάνω?
Η απόσταση από τον πίσω τοίχο ενός ηχείου με την τρύπα εκτόνωσης στη πλάτη, σηκώνει πολύ κουβέντα.
Έχει να κάνει με πολλούς παράγοντες όπως, τη γενικότερη διαμόρφωση του δωματίου, τα χαρακτηριστικά του ηχείου, τη κλίση του, ακόμα και το βαθμό απόσβεση του ενισχυτή που τα οδηγεί.
Η οπή εκτόνωσης κάτω είναι μια βολική τοποθέτηση που αφενός <<συγχωρεί>> κάποιες παράσιτες συχνότητες που διαφορετικά θα την είχες κατά μέτωπο.
Στη συγκεκριμένη κατασκευή όμως, με τη μικρή διάσταση βάθους, ήταν και θέμα πρακτικό η τοποθέτηση της, μιας και διαφορετικά δεν θα έμενε αρκετός χώρος από τα τοιχώματα του ηχείου για να φορτιστεί σωστά.



Μηνύματα
881
Reaction score
1.020
Και δυο μετρήσεις ακόμα...
Αρχικά η απόκριση του ηχείου μέχρι τους 700 hz, απαλλαγμένη από τις <<ιδιοτροπίες>> του χώρου.
Γίνεται φανερό πως είναι μακράν καλύτερη της κλειστής καμπίνας, ενώ είναι αξιοσημείωτα σταθερή.
Μην περιμένετε ισχυρή αναπαραγωγή στους 50 κύκλους, αλλά ακόμα και εκεί είναι πλήρως αποδεχτή για το μέγεθος και τη σχεδίαση.
View attachment 183429

και ο συντονισμός του σωλήνα στους 77 hz και η γενικότερη συνεισφορά του στη στάθμη του ηχείου.
View attachment 183430
Ωραία πράγματα!
Δεν θα έπρεπε να υπάρχει σκαλοπάτι λίγο πριν το 1 κHz;
(Θεωρητικά μιλώντας)
