B1 και F5 συμβουλή

[Objerver]

Καλσηπέρα

Σκέφτομαι σοβαρά την υλοποίηση των δύο απλών αλλά όχι απλοϊκών υλοποιήσεων του κου Nelson. Πιστεύω ότι είναι στα μέτρα των δυνατοτήτων μου, καθότι σχετικά αρχάριος στο θέμα του Diy.

Βρήκα στο e-bay αυτό για το B1 :
http://cgi.ebay.com/Class-matched-S...696?pt=LH_DefaultDomain_0&hash=item4aaa39a618

και για τον F5 αυτό

http://cgi.ebay.com/Mosfet-pure-cla...460?pt=LH_DefaultDomain_0&hash=item4aa57f1ea4

το μονο που με προβληματίζει στην τελευταία PCB είναι η οριθέτηση των FET και το πώς θα κάτσουν πάνω στην ψύκτρα (ψύκτρες έχω βρεί ήδη)

Ποιά είναι η γνώμη σας? Εχει παραγγείλει ξανά κανείς από τον συγγεκριμένο τύπο?

Για τροφοδοτικό αυτό

http://cgi.ebay.com/LOW-COST-POWER-...496?pt=LH_DefaultDomain_0&hash=item230d89c2e8

Ανταποκρίνονται όλα αυτά στις σχεδιάσεις του Nelson? Τα υλικά τα βρίσκετε καλά?

Θα ξεκινήσω πρώτα τον B1 αλλά μια που θα πάρω υλικά...

Kάθε γνώμη - συμβουλή ευπρόσδεκτη

Ευχαριστώ εκ των προτέρων



[PeterMeni]

Χωρίς να έχω πιάσει στα χέρια μου τα συγκεκριμένα κιτ θα σου πω απλά να μην ασχοληθείς με καλύτερα υλικά μέχρι να ολοκληρώσεις την κατασκευή και να βεβαιωθείς πως έχουν αξιοπρεπή ήχο και δουλεύουν αξιόπιστα.



[Κώστας Φ.]

Μην ασχοληθείς με κινέζικα kit ΙΜΗΟ, εκτός αν το κάνεις για δοκιμή/εξάσκηση.

Μπες diyaudio.com να βρεις πιο προσεγμένες, "επίσημες" εκδόσεις των παραπάνω.
Για Β1 κοίτα το DCB1 του Salas που φέρει στην ίδια πλακέτα άριστη τροφοδοσία.
Για F5 κοίτα τα PCB που πουλάνε στο ηλεκτρονικό κατάστημα του diyaudio.
Διάβασε 2-3 φορές τα σχετικά thread που έχουν εκεί και μετά κοιτάς για υλικά (και αρκετά αργότερα βάζεις στην πρίζα το κολλητήρι).



[Objerver]

Απάντηση: B1 και F5 συμβουλή

Ευχαριστώ για τις απαντήσεις

Να πω την αλήθεια έχω διαβάσει τα περισσότερα post από το DIY (έπεσε ξενύχτι) και ψήθηκα να πάρω την DCB1 του κου SALA αλλά τέλειωσε το power buy (για λίγες μέρες) ...

Αν το έχει μετανοιώσει κανένας και θέλει να την πωλήσει...εδώ είμαστε:109:

Να την φτιάξω μόνος μου ...δεν το βλέπω...

Αν δε βρώ λέω να πάρω την επίσημη του κου Nelson από το Site του... Το μόνο που με χαλάει είναι ο τρόπος πληρωμής...(fax στις μέρες μας....:122: χάθηκε ένα paypal..κάτι...)



[Κώστας Φ.]

Στείλε ένα ΠΜ στον TeaBag. Συνήθως έχει extra πλακέτες.



[Lemarchand]

Στείλε ένα ΠΜ στον TeaBag. Συνήθως έχει extra πλακέτες.

Από το Prison Break? :119: :116:



[Objerver]

Απάντηση: Re: B1 και F5 συμβουλή

Στείλε ένα ΠΜ στον TeaBag. Συνήθως έχει extra πλακέτες.

Done

Μακάρι να έχει



[Κώστας Φ.]

Από το Prison Break? :119: :116:

Μορφή!



[Objerver]

Απάντηση: B1 και F5 συμβουλή

Οι νέες Βlue edition βγαίνουν 1η βδομάδα του Ιουλίου. Ηδη παράγγειλα την δικιά μου. Τώρα σειρά έχουν τα υλικά...



[Objerver]

Απάντηση: B1 και F5 συμβουλή

Τη γκαντεμιά μου μέσα .....
Παράγγειλα όλο το BOM list για το DCB1από Mouser και μου απάντησαν ότι δεν μπορούν να κάνουν validate το ΑΦΜ μου.
Το τραγελαφικό είναι ότι στο VIES δεν "περνάει" όντως, ενώ στο site της ΓΓΠΣ δείχνει ότι είναι έγκυρο κανονικά...(χωρίς το EL)
Πόσο γκαντέμης μπορεί να είμαι?.....
Κατά τα άλλα...Ζήτω η εννοποίηση....



[Objerver]

Απάντηση: B1 και F5 συμβουλή

Μιας και η πρώτη βοήθεια προήλθε από εδώ, λέω να ρίξω μερικές εικόνες.
Κατ'αρχάς να δώσω τα links που χρησιμοποίσα για την κατασκευή και να ευχαριστήσω όλους όσους μας την πρόσφεραν.
http://www.diyaudio.com/forums/blogs/tea-bag/296-salas-dcb1-blue-edition.html
http://www.audiocircle.com/index.php?topic=85001.0

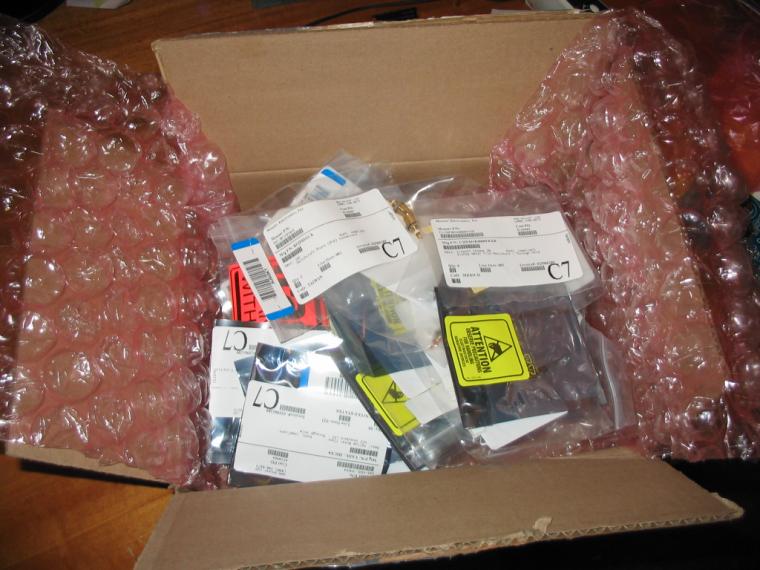

Τελικώς τα πράγματα από το Mouser ήλθαν:



[Objerver]

Απάντηση: B1 και F5 συμβουλή

Καθώς και (η πολύ καλής ποιότητας) pcb από τον Teabag



[Objerver]

Απάντηση: B1 και F5 συμβουλή

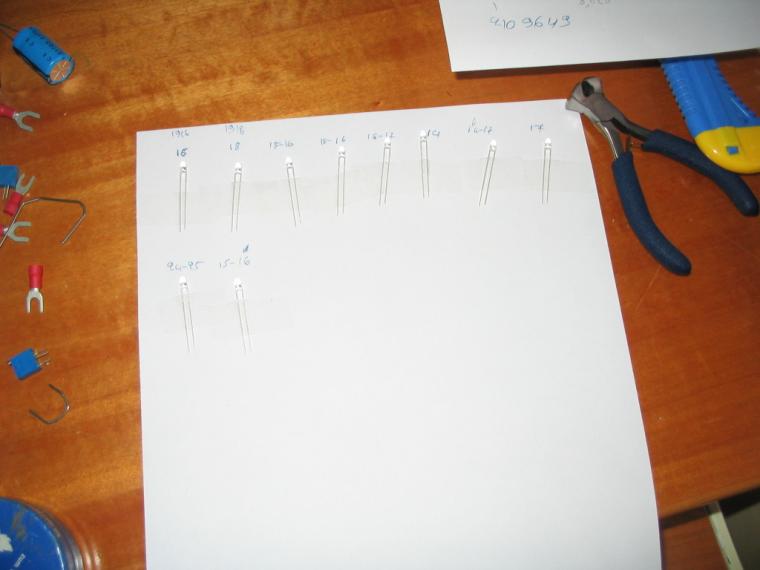

Ετσι ξεκίνησε το ματσάρσμα των LED.

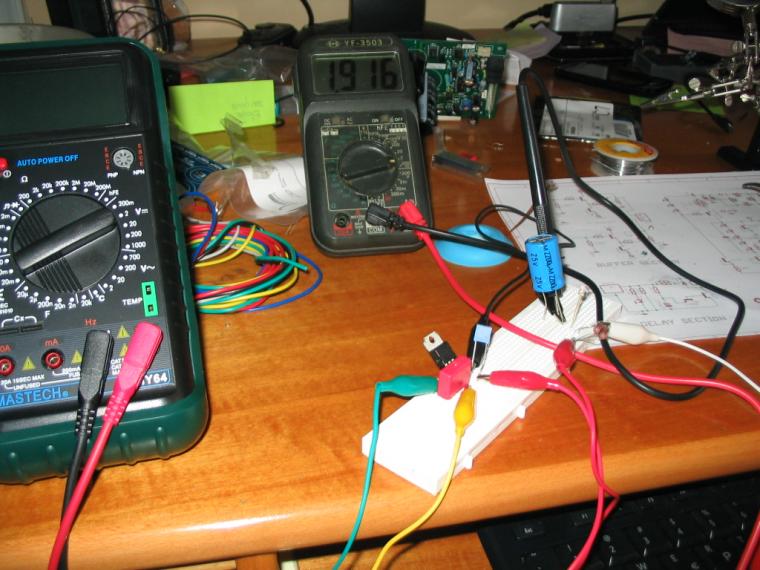

Eπειδή δεν μου πολυάρεσε ο τρόπος με την μπαταρία, χρησιμοποίησα ένα πρόχειρο κυκλωματάκι με το 7805

και έγινε η σχετική καταγραφή



[Objerver]

Απάντηση: B1 και F5 συμβουλή

Τα ματσαρισμένα fet προήλθαν από το μέλος (diyaudio) spencer.

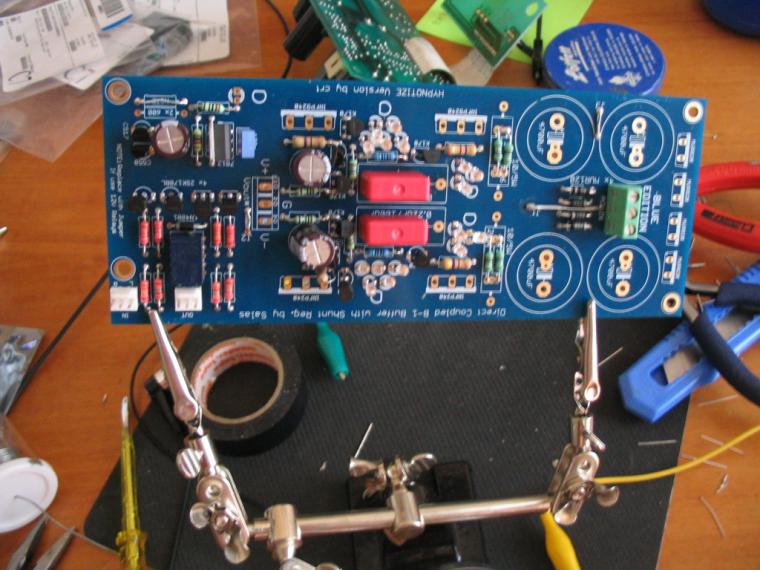

Κατόπιν ξενίνησε το κόλημα και προχώρησε λίγο η δουλειά



[Objerver]

Απάντηση: B1 και F5 συμβουλή

Για αρχή δεν θα πάω "hotrod" και γιαυτό χρησμοποίησα δύο αντιστάσεις 47 Ω 1/2 W παράλληλα, στο επίμαχο σημείο.
Οταν όμως ελεγχθεί το κύκλωμα, στην τελική του μορφή θα είναι hotrod με 10 Ω / 5W (200mA).

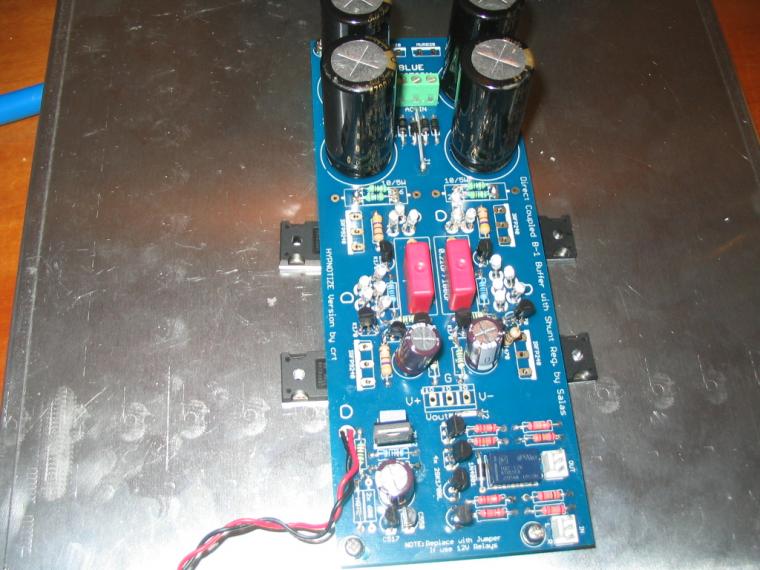

Ετσι λοιπόν επέλεξα να τοποθετήσω τα IFRP στο κάτω μέρος του τυπωμένου ώστε να βιδωθούν στο αλουμινένιο "πάτωμα" του κουτιού ώστε να βελτιωθεί η θερμοαπαγωγή.
Το κόλημα των IFRP θα γίνει αφού πάρουν τη θέση τους βιδωμένα στο σασι.

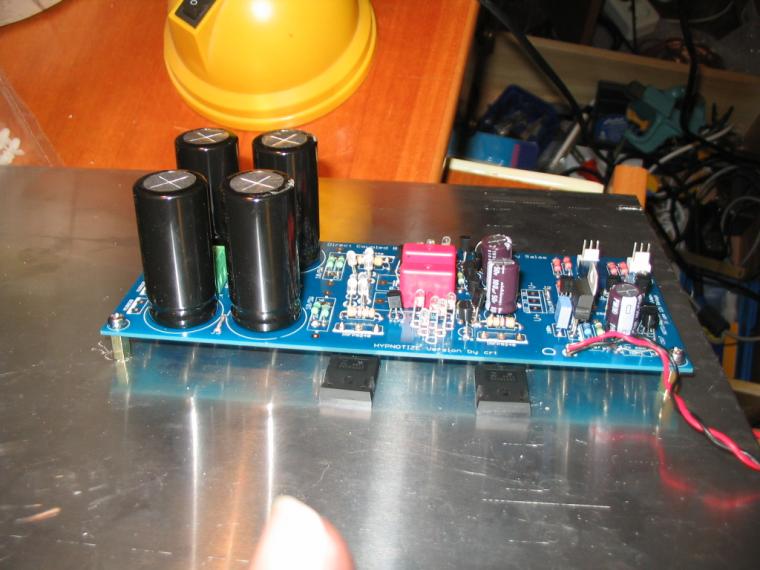

Αρχισε να παίρνει μορφή η δουλειά:



Αυτά προς το παρόν , ελπίζω να μήν σας κούρασα με την φλυαρία μου...



[Objerver]

Απάντηση: B1 και F5 συμβουλή

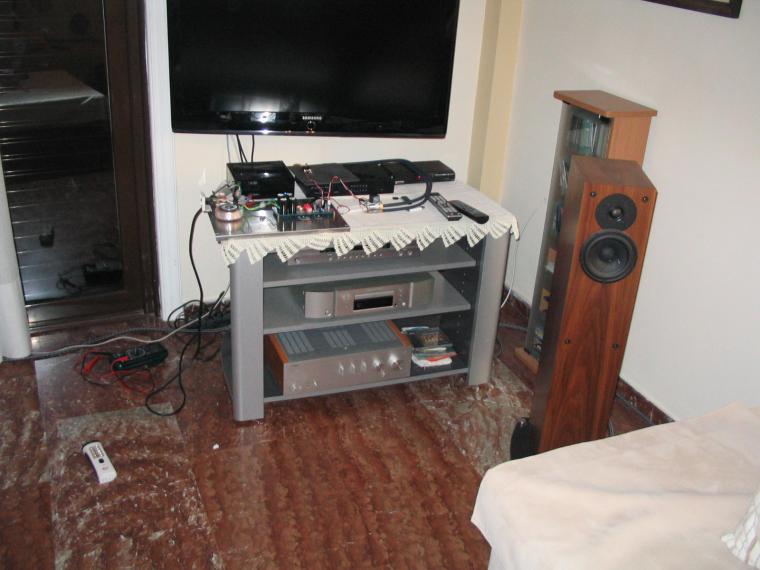

Η δοκιμαστική μορφή έτοιμη
