BALANCED (IN/OUT) ΠΡΟΕΝΙΣΧΥΤΗΣ LINE

[STENTOR]

Πρόταση για κατασκευή. Αν χρειάζεται μεγαλύτερο κέρδος το κύκλωμα πρέπει να διαφοροποιηθεί.



[kimon]

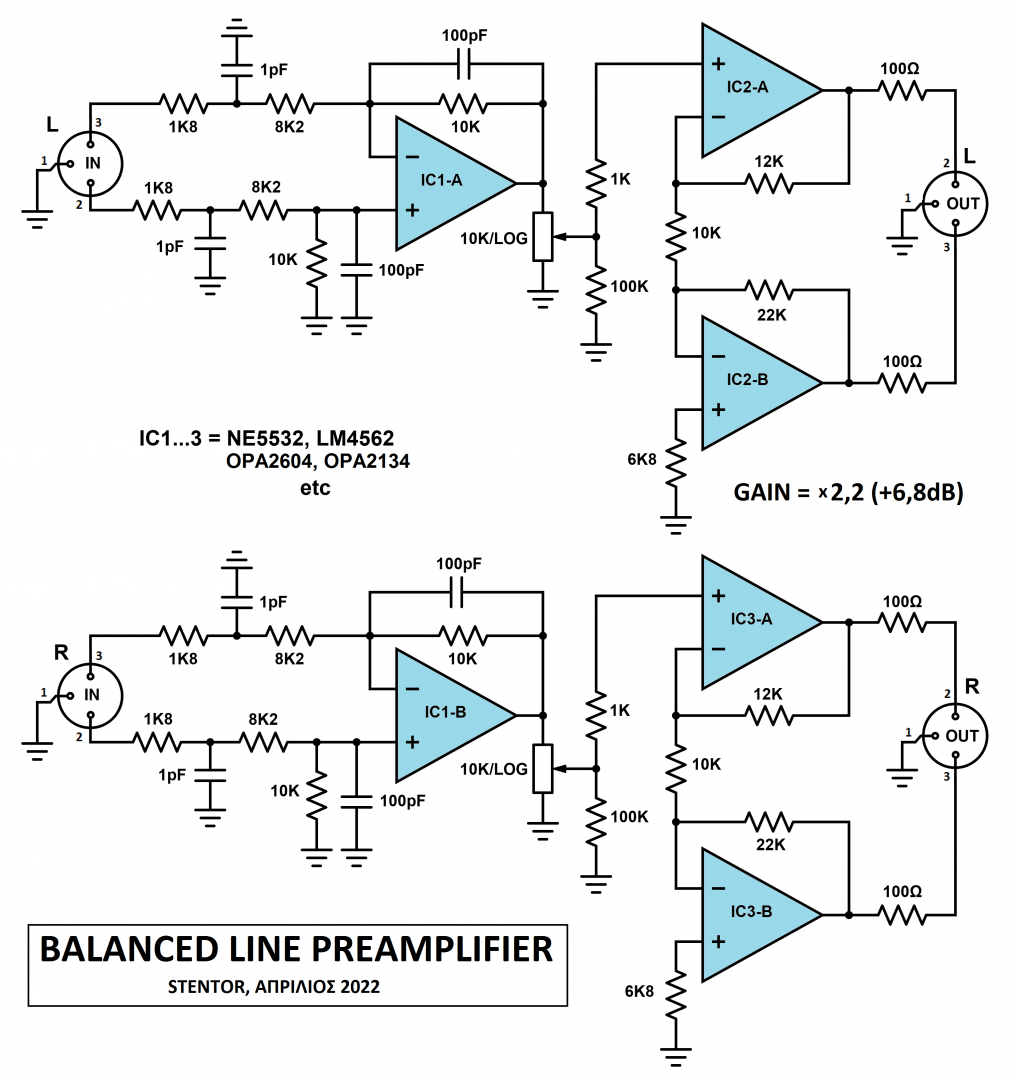

View attachment 247899
Πρόταση για κατασκευή. Αν χρειάζεται μεγαλύτερο κέρδος το κύκλωμα πρέπει να διαφοροποιηθεί.

Να ρωτήσω κάτι για την δική μου επαλήθευση (μη γνωρίζοντας και πολλά από ηλεκτρονική θεωρία, απλώς επιθυμώ να ελέγξω παλιά μου διαβάσματα):
Το εν λόγω κύκλωμα δεν είναι ισορροπημένο σε όλη την διαδρομή του σήματος, αλλά το σήμα μετατρέπεται σε μονοτελές(single ended) πριν το ποτενσιόμετρο, ώστε να μπορεί το τελευταίο να είναι στερεοφωνικό και όχι τεσσάρων καναλιών (που είναι και πολύ ακριβότερο), ή σφάλλω;



[wnet]

Το εν λόγω κύκλωμα δεν είναι ισορροπημένο σε όλη την διαδρομή του σήματος, αλλά το σήμα μετατρέπεται σε μονοτελές(single ended) πριν το ποτενσιόμετρο, ώστε να μπορεί το τελευταίο να είναι στερεοφωνικό και όχι τεσσάρων καναλιών (που είναι και πολύ ακριβότερο), ή σφάλλω;

Αυτό ακριβώς σκέφτηκα όταν το είδα.
Εντούτοις τα πλεονεκτήματα της balanced σύνδεσης στην είσοδο κ έξοδο συνεχίζουν να υπάρχουν.



[STENTOR]

Να ρωτήσω κάτι για την δική μου επαλήθευση (μη γνωρίζοντας και πολλά από ηλεκτρονική θεωρία, απλώς επιθυμώ να ελέγξω παλιά μου διαβάσματα):
Το εν λόγω κύκλωμα δεν είναι ισορροπημένο σε όλη την διαδρομή του σήματος, αλλά το σήμα μετατρέπεται σε μονοτελές(single ended) πριν το ποτενσιόμετρο, ώστε να μπορεί το τελευταίο να είναι στερεοφωνικό και όχι τεσσάρων καναλιών (που είναι και πολύ ακριβότερο), ή σφάλλω;

Απολύτως σωστά!



[jpaudio]

Να ρωτήσω κάτι για την δική μου επαλήθευση (μη γνωρίζοντας και πολλά από ηλεκτρονική θεωρία, απλώς επιθυμώ να ελέγξω παλιά μου διαβάσματα):
Το εν λόγω κύκλωμα δεν είναι ισορροπημένο σε όλη την διαδρομή του σήματος, αλλά το σήμα μετατρέπεται σε μονοτελές(single ended) πριν το ποτενσιόμετρο, ώστε να μπορεί το τελευταίο να είναι στερεοφωνικό και όχι τεσσάρων καναλιών (που είναι και πολύ ακριβότερο), ή σφάλλω;

Με μια σχετικά εύκολη μηχανολογική σύζευξη-κατασκευή με χρήση δύο stepped volume units και αυτό το πρόβλημα λύνεται.
Και κατευθείαν:
4 poles 24 positions stepped DALE resistor 50k 4 channels volume control pot | eBay



[Petros_Dalipis]

Στο παραπάνω σχέδιο, το gain δεν είναι η αντίσταση στον κόκκινο κύκλο διά την αντίσταση στον καφέ, για το ένα κανάλι; Δε θα έπρεπε οι 2 κόκκινες αντιστάσεις να είναι ίδιες για να έχουμε ίδιο gain στους 2 κλάδους του ισορροπημένου σήματος;
Το ίδιο και για τις 2 πράσινες, για το άλλο κανάλι;
Επίσης η αντιστάσεις στον κίτρινο και στον μπλε κύκλο τί κάνουν;



[STENTOR]

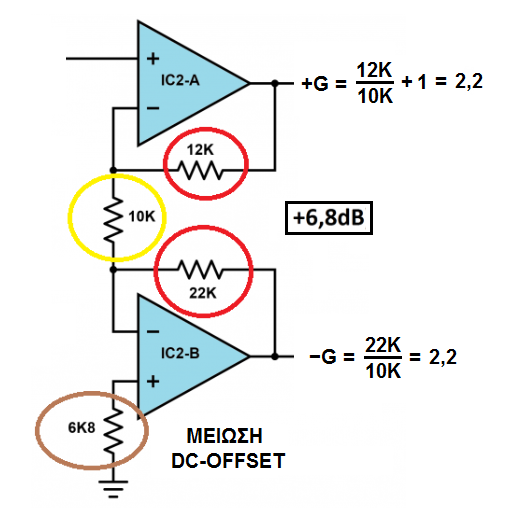

Απαντώ στις ερωτήσεις σας με σημειώσεις πάνω στο κυκλωματικό, όπως τις παραθέσατε. Η αντίσταση 6Κ8 για την ελαχιστοποίηση του DC-offset, στην έξοδο του IC2-B, δύναται να παραληφθεί αν χρησιμοποιηθούν τελεστικοί ενισχυτές (OP-AMP's) με j-fet τρανζίστορ στην είσοδό τους, πχ OPA2134. Γι αυτούς με διπολικά τρανζίστορ, στην αντίστοιχη θέση, η χρήση της αντίστασης είναι υποχρεωτική, πχ LM4562.



[Petros_Dalipis]

Με συγχωρείς, δεν ξέρω πολλά από ηλεκτρονικά και δεν καταλαβαίνω γιατί στο gain του IC2-A προσθέτουμε +1.



[STENTOR]

Με συγχωρείς, δεν ξέρω πολλά από ηλεκτρονικά και δεν καταλαβαίνω γιατί στο gain του IC2-A προσθέτουμε +1.

Είναι οι σταθεροί τύποι για τον υπολογισμό του κέρδους οποιουδήποτε ενισχυτή τάσης. Θέσφατο!



[Petros_Dalipis]

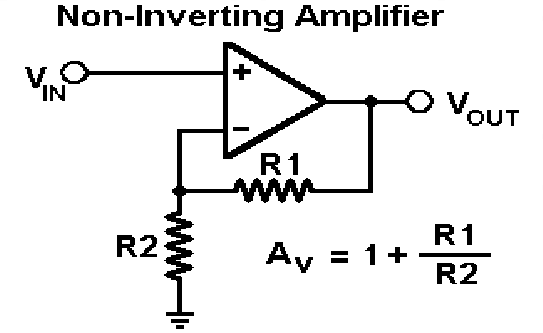

Σωστά, μόλις το είδα γραμμένο 1+κλάσμα θυμήθηκα, γιατί έχω φτιάξει έναν non-inverting με το OPA 134.

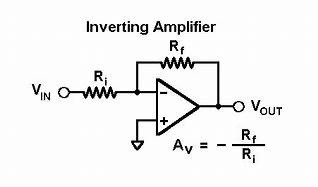

Απλά δεν ήξερα ότι στον inverting δεν μπαίνει η μονάδα.



[kimon]

Με μια σχετικά εύκολη μηχανολογική σύζευξη-κατασκευή με χρήση δύο stepped volume units και αυτό το πρόβλημα λύνεται.
Και κατευθείαν:
4 poles 24 positions stepped DALE resistor 50k 4 channels volume control pot | eBay

Άρα δεν υπάρχει λόγος σήμερα το κύκλωμα να μη διατηρεί το σήμα ισορροπημένο από την είσοδο έως την έξοδο, χμ...
