Balanced interconnect

[dapost]

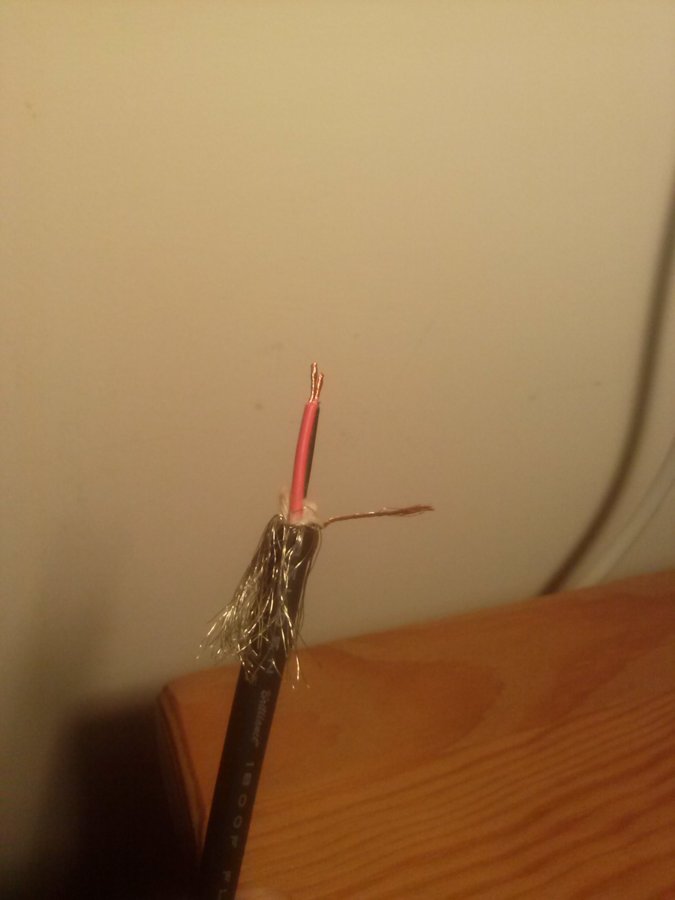

Το καλώδιο που φαίνεται στη φωτογραφία έχει δύο μονωμένους αγωγούς (για το + και - του σήματος), την εξωτερική θωράκιση και ένα 'drain wire' που αν καταλαβαίνω καλά δεν είναι μονωμένο από τη θωράκιση. Στη γείωση του ακροδέκτη XLR, συνδέω μόνο το drain wire ή και την εξ. θωράκιση;



[PeterMeni]

Αν είναι σε επαφή με την θωράκιση δεν έχει διαφορά αυτό που λες.
Αν πάλι είναι ξέχωρα τα συνδέεις μαζί μόνο στη μία μεριά, αυτή που ξεκινάει το σήμα σου.



[dapost]

Διαχωρίζεται από τη θωράκιση με ένα λεπτό φύλο μάλλον χαρτιού -- δε νομίζω ότι υπάρχει ηλεκτρική μόνωση μεταξύ τους.

Το καλώδιο είναι το belden 1800f:



[PeterMeni]

Διαχωρίζεται από τη θωράκιση με ένα λεπτό φύλο μάλλον χαρτιού -- δε νομίζω ότι υπάρχει ηλεκτρική μόνωση μεταξύ τους.

Αν υπάρχει φύλλο χαρτιού όπως λες είναι εκεί για μόνωση.



[dapost]

Τελικά βρήκα οδηγίες στο site της εταιρίας:

1. Cut the cable.
2. Strip off the jacket.
3. Unwind the braid (if there is one). If it's a foil shielded cable, just cut off the foil and use the bare drain wire.
4. Cut the two insulated wires inside to the appropriate dimensions.
5. Strip the two insulated wires to reveal 1/8th of an inch (3mm) of bare conductor on each.
6. Tin those wire. It might be better if you melt the solder on the iron before touching the wire to the melted solder (just to reduce the heat exposure time of the plastic insulation).
7. Fill the three cups in the connector with solder.
8. Re-heat each cup, one at a time, and push each tinned wire into the correct cup. As soon as the wire is inserted, remove the soldering iron to reduce the heat exposure time of the plastic insulation.

Επίσης διάβασα ότι:

The largest tradeoff between performance and ease of soldering is with digital mic cables, such as 1800F or 2221. The insulation on the two wires is foamed polyethylene. Heating that up even slightly allows the bubbles of nitrogen in the foam to pop, and the insulation will disappear before your eyes. But the performance is fantastic. The capacitance of these cables is a very low 13 pF/foot or 43 pF/meter. That is about the lowest you can go. So how do you go about soldering the un-solderable?

Με βλέπω να το καίω το καλώδιο...
