CCS loaded driver(E180F-807)

[audioailouros]

Επειδη δεν εχω και πολυ γνωση επι τουτου,θα ηθελα την βοηθεια σας.

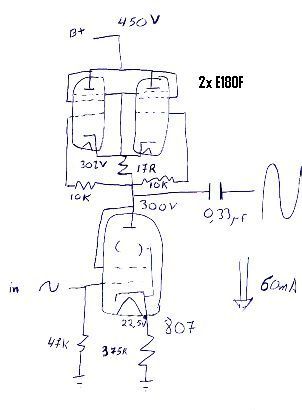

Σχεδιασα αυτο το driver stage,και χρειαζομαι τα φωτα σας.



Τι λεει?



Δε με ενδιαφερει το gain.μονο το swing(170Vpp),και φυσικα το πως θα ακουγεται



[Μιχαλης Σπερτος]

Επειδη δεν εχω και πολυ γνωση επι τουτου,θα ηθελα την βοηθεια σας.

Σχεδιασα αυτο το driver stage,και χρειαζομαι τα φωτα σας.

Τι λεει?

Δε με ενδιαφερει το gain.μονο το swing(170Vpp),και φυσικα το πως θα ακουγεται

Εννοεις οτι η καθε μια Ε180F θα διαρρεεται απο 30 mA ευρισκομενη υπο ταση 150 Volt => καταναλωση ισχυος 4,5 Watt πανω στην καθε λαμπα ?

Η λαμπα αυτη εχει max Plate dissipation : 3 Watt και στην πραξη καλο ειναι να την κρατας κατω απο τα 2.5 Watt.

http://tdsl.duncanamps.com/pdf/sanleeuw1.pdf

Γιατι διαλεγεις αυτο τον τυπο λυχνιας για πηγη ρευματος ?
Ουτως ή αλλως σαν τετοια, δεν συμμετεχει στον καθορισμο της Ακουστικης συμπεριφορας της βαθμιδας.

Οσο για το πως θα ακουγεται, πως ειναι δυνατον να το ξερει κανεις ?



[audioailouros]

Ειπα να τις εχω στην τσιτα,ετσι να δουμε και τις αντοχες τους:116:

Βασικα την ψαχνω με τα σχεδια,και ποτε δεν ξερεις....

Για το πως ακουγεται ηλπιζα καποιος να ειχε δοκιμασει τπτ τετοιο.

Μιχαλη τι θα μου προτεινες για βαρβατο driver?Αυτο που ποσταρα δεν εχει στο ηλιο μοιρα?(πες εστω με λιγοτερα mA).
η 807.... δεν...?....

Προσπαθω να αποφυγω τσοκ και μετασχηματιστες



[Μιχαλης Σπερτος]

Ειπα να τις εχω στην τσιτα,ετσι να δουμε και τις αντοχες τους:116:

Βασικα την ψαχνω με τα σχεδια,και ποτε δεν ξερεις....

Για το πως ακουγεται ηλπιζα καποιος να ειχε δοκιμασει τπτ τετοιο.

Μιχαλη τι θα μου προτεινες για βαρβατο driver?Αυτο που ποσταρα δεν εχει στο ηλιο μοιρα?(πες εστω με λιγοτερα mA).
η 807.... δεν...?....

Προσπαθω να αποφυγω τσοκ και μετασχηματιστες

Διαβασα και τι εχει γραφτει στο αλλο.

Συμφωνω στο οτι ετσι θα χαραμισεις δυο λαμπες που, και ακαταλληλες ειναι, και ειναι πολυ καλυτερες σε αλλη χρηση (οχι σαν πηγη ρευματος)
Επισης συμφωνω οτι η σωστοτερη περιπτωση εκει θα ηταν μια ιδια λαμπα (807) ή παρομοια 6L6 - EL34 κλπ. Βεβαια με αυτες θα χρειαστεις υψηλοτερη Β+ (περι τα 600 Βολτ) ή +450 απο πανω και -150 απο κατω. Θα εχεις και πιο μεγαλο Swing.

Διαφωνω οτι το σχεδιο ειναι SRPP. Δεν ειναι Push pull σε καμμια περιπτωση, και αρα, οπως σου εγραψα παραπανω, οτι λαμπα και να βαλεις εκει δεν συμμετεχει στην διαχειριση του σηματος αλλα ειναι σαν να την εχεις στην τροφοδοσια της βαθμιδας.

Και βεβαια δεν σου προτεινω τσοκ και αλλα σιδερικα. Απλα μην βαλεις τις Ε180F εκει.

Οσο για την 807, ειναι απο τις κοινοτερες λαμπες μιας εποχης, κυριως ομως σε εφαρμογες RF.
Σαν 4οδος που ειναι δεν προτεινεται για Audio υψηλης πιστοτητας γιατι βγαζει πολλη Αρμονικη παραμορφωση. Λιγοτερη βεβαια σε Τριοδικη λειτουργια.



[audioailouros]

Ευχαριστω Μιχαλη.

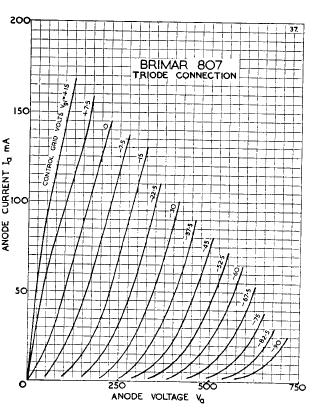

Υπολογιζα να χρησιμοποιησω την 807 ως τριοδο,plate follower με αντισταση την ανοδο.Οσπου μου κατεβηκε αυτη η ιδεα.

Η Ε180F φανταζει οριακη για οδηγο της 813,οποταν....δεν ξερω:110:

Το ψαχνω...



[audioailouros]

Μετα απο ψαξιμο βρηκα οτι η τοπολογια που ποσταρα ειναι Aikido.H συγκεκριμενη εχει δεχτει πολλα καλα σχολια και χρησημοποιειται κατα κορον.Πολλες πληροφοριες στο www.tubecad.com



[Μιχαλης Σπερτος]

Μετα απο ψαξιμο βρηκα οτι η τοπολογια που ποσταρα ειναι Aikido.H συγκεκριμενη εχει δεχτει πολλα καλα σχολια και χρησημοποιειται κατα κορον.Πολλες πληροφοριες στο www.tubecad.com

Ειπαμε και αλλου οτι δεν ειναι AIKIDO.
Εισαι ομως στην σωστη σελιδα (του θειου JOHN BROSKIE)

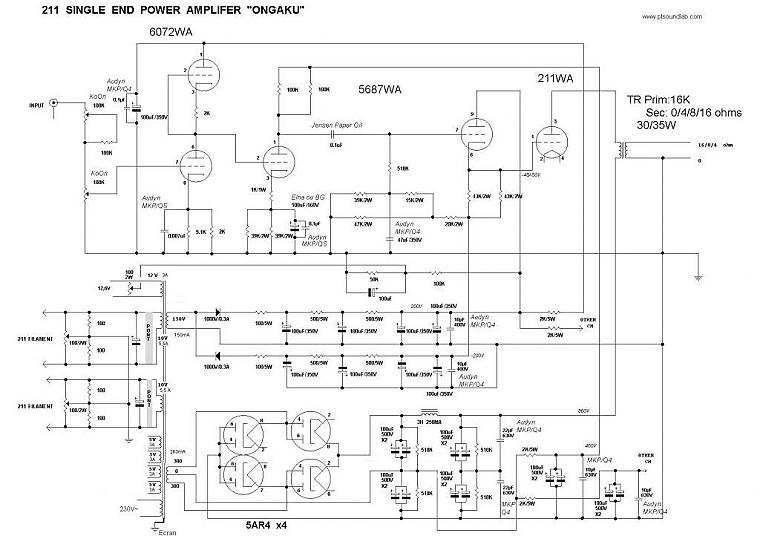

Ενα tip : Δες τι παιζει στον ongaku.



[audioailouros]

Ειπαμε και αλλου οτι δεν ειναι AIKIDO.
Εισαι ομως στην σωστη σελιδα (του θειου JOHN BROSKIE)
Ενα tip : Δες τι παιζει στον ongaku.

Εφτασε


Πολλοι υποστηριζουν οτι ο πυκνωτης στην καθοδο στο srpp kai sto input stage του Aikido κανει μονο κακο,και οτι εχουν καλυτερα αποτελεσματα χωρις.Πως χαλαει το balance(ακουγεται λογικο μιας και ο αποπανω δεν ειναι bypassed).Αν δεν χρειαζεται τι κερδος καλυτερα να λειπει.
Τι λες εσυ?



[Μιχαλης Σπερτος]

Εφτασε
View attachment 15534

Πολλοι υποστηριζουν οτι ο πυκνωτης στην καθοδο στο srpp kai sto input stage του Aikido κανει μονο κακο,και οτι εχουν καλυτερα αποτελεσματα χωρις.Πως χαλαει το balance(ακουγεται λογικο μιας και ο αποπανω δεν ειναι bypassed).Αν δεν χρειαζεται τι κερδος καλυτερα να λειπει.
Τι λες εσυ?

Γενικα ο πυκνωτης αποζευξης της αντιστασης Καθοδου σε ενα ενισχυτη Γειωμενης καθοδου εξασφαλιζει υψηλοτερο κερδος της βαθμιδας. Εαν λειπει ο πυκνωτης, το εναλλασσομενο σημα που αναπτυσσεται πανω στην Αντισταση καθοδου κατα την οδηγηση, λειτουργει σαν Τοπικη Αρνητικη Αναδραση, με ολα τα γνωστα αποτελεσματα (χαμηλοτερη ενισχυση, χαμηλοτερη παραμορφωση, ευρυτερη περαστικη μπαντα, υψηλοτερη ανοχη σε κυμαινομενα φορτια, κ.α)

Παραπερα, καθως η SRPP ειναι ενα κανονικοτατο Push Pull, ειναι απαραιτητη η συμμετρια στην αποδοση των δυο μπρατσων του Push Pull, για να ισχυουν τα πλεονεκτηματα της χαμηλης παραμορφωσης οπως τα ξερουμε για τις αντιστοιχες βαθμιδες Εξοδου, και της ακυρωσης της κυματωσης του τροφοδοτικου.

Εαν εξετασεις την SRPP μονο απο την σκοπια του εναλλασσομενου σηματος, γινεται φανερο οτι, η επανω τριοδος αποδιδει ρευμα στο φορτιο μεσω του πυκνωτη Εξοδου και του ΕΝ ΣΕΙΡΑ για το AC, Ηλεκτρολυτικου Πυκνωτη της Τροφοδοσιας (Β+).

( Παραδειγμα : Πυκνωτης εξοδου 0.22 μF εν σειρα με πυκνωτη τροφοδοσιας πχ 100 μF σε εκεινο το σημειο, δινουν συνολικη χωρητικοτητα C1 . C2 / C1 + C2 = 0.219 μF )

Η κατω τριοδος αποδιδει ρευμα στο φορτιο μεσω του πυκνωτη Εξοδου της Βαθμιδας, και του ΕΝ ΣΕΙΡΑ για το κυκλωμα AC, πυκνωτη Bypass της αντιστασης καθοδου.
Πρεπει λοιπον, για λογους συμμετριας να υπαρχει στον πυκνωτη Bypass της αντιστασης Καθοδου της κατω λαμπας, χωρητικοτητα αναλογη εκεινης που υπαρχει στο Β+.
Διαφορετικα θα εμφανιζεται νωριτερα ψαλιδισμος της μιας ημιπεριοδου στο ενα απο τα δυο μπρατσα του Push Pull, και μαλιστα επιλεκτικα ως προς τις διαφορες συχνοτητες. Για το τελευταιο θα δεις SRPP με παραλληλους πυκνωτες Bypass διαφορων χωρητικοτητων και κατασκευων. Ο καθενας κουμανταρει και διαφορετικες συχνοτητες.

Εαν παραλειψεις τον πυκνωτη Bypass, και συμβαινει να εξαντλεις ολη την κουνια της βαθμιδας, θα εχεις σοβαροτατη Αρμονικη παραμορφωση, λογω ασυμμετρης αποδοσης.
Εαν ομως οδηγεις την βαθμιδα σε μεση εξοδο, δεν θα αντιληφθεις εντονα το φαινομενο.
