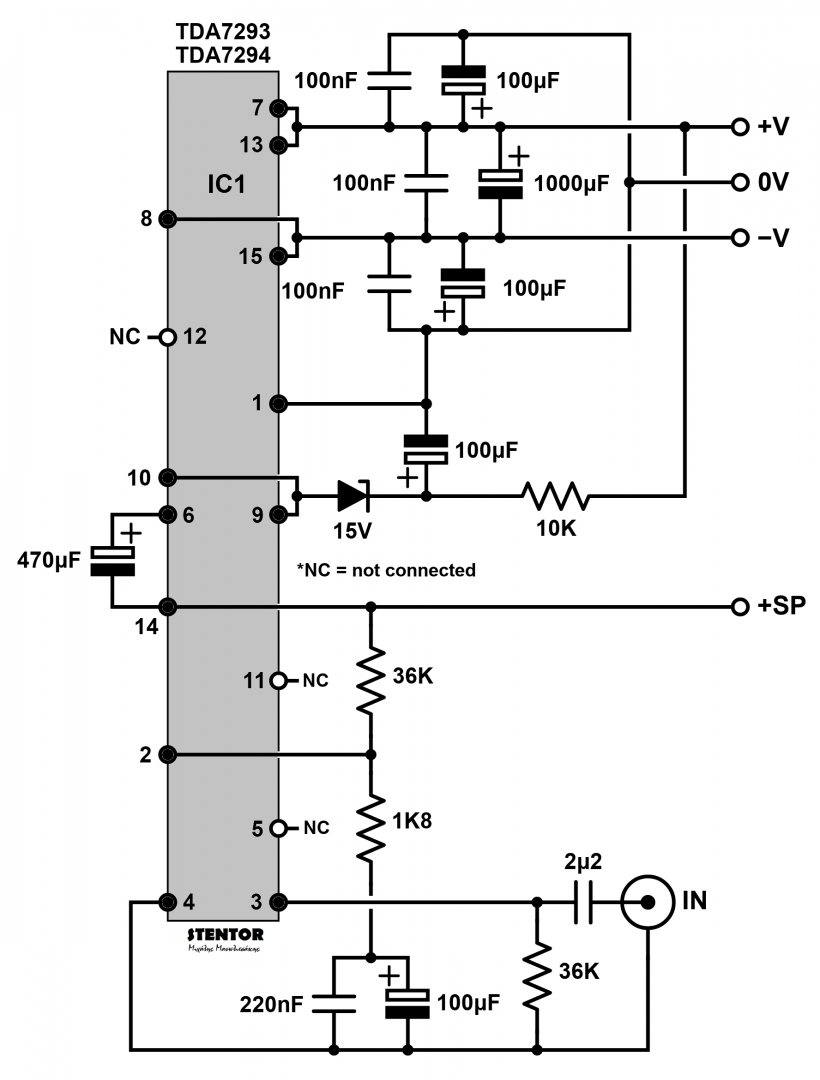

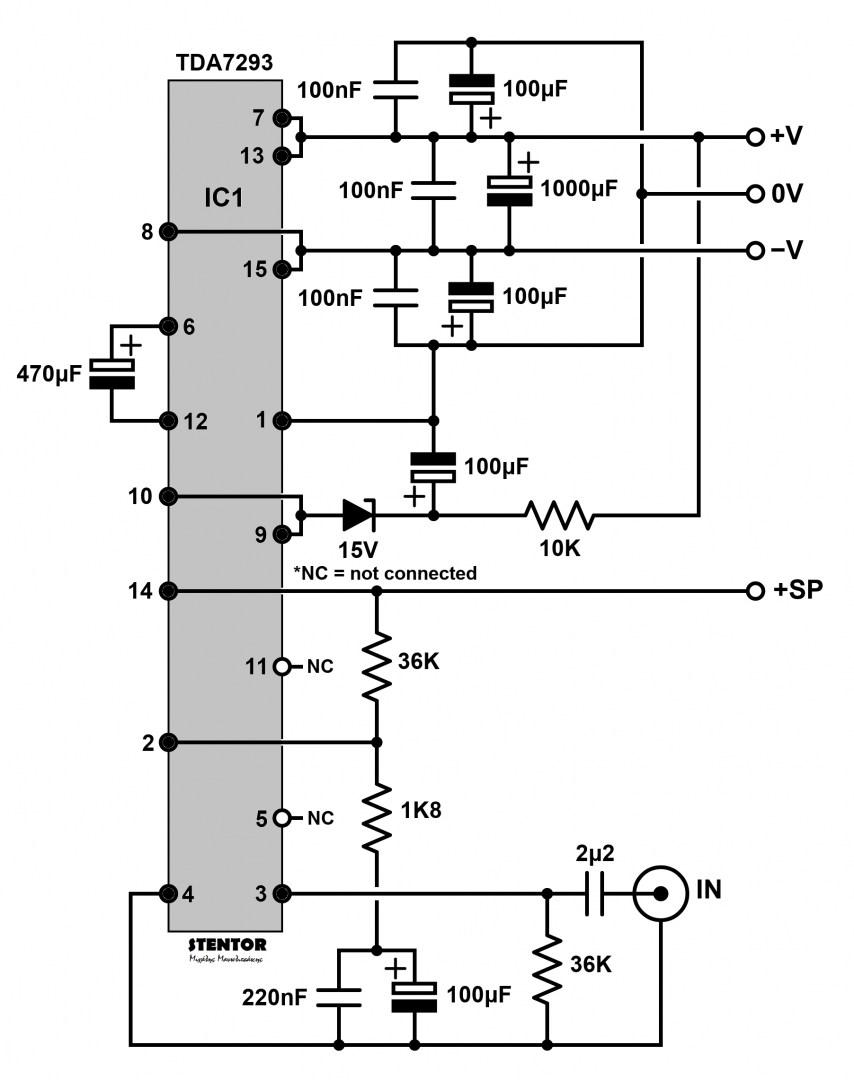

Επειδή εκδηλώθηκε αρκετό ενδιαφέρον, στα μηνύματα, για χρήση εναλλακτικών ολοκληρωμένων στην κατασκευή του ενισχυτή GAINCLONE που παρουσίασα, έχω να προτείνω έναν ενισχυτή με TDA7293 ή TDA7294. Στο σχέδιο αποκλειστικά για το TDA7293, η μοναδική διαφορά με το άλλο κύκλωμα, είναι η θέση του ηλεκτρολυτικού πυκνωτή BOOTSTRAP(470μF).
Οι ακουστικές διαφορές μεταξύ LM3886 και TDA7293(94) είναι μεν υπαρκτές, αλλά εντοπίζονται κυρίως στη "σφαίρα των διχογνωμιών" περί διαφορών ήχου μεταξύ διπολικών τρανζίστορ και mos-fet. Το LM3886 έχει διπολικά τρανζίστορ εξόδου ενώ τα TDA7293 και TDA7294 έχουν mos-fet στην αντίστοιχη θέση.
Η προσωπική μου γνώμη είναι πως και οι δύο τύποι GAINCLONE αποδίδουν πολύ αξιοπρεπώς και συχνά "βάζουν τα γυαλιά" σε βιομηχανικούς ενισχυτές παρόμοιας ισχύος, αλλά υπερπολλαπλάσιου κόστους.
To LM3886 είναι εντυπωσιακά ισορροπημένο στο φάσμα. Το μπάσο είναι γεμάτο κι ελεγχόμενο, οι κατώτερες μεσαίες μεστές, οι ανώτερες μεσαίες ζωντανές και τα πρίμα έχουν ενέργεια αλλά τείνουν προς το "ντροπαλό".
Τα TDA7293/TDA7294 είναι επίσης ισορροπημένα στο φάσμα. Το μπάσο είναι γεμάτο αλλά με ελαφρώς μειωμένο έλεγχο, οι κατώτερες μεσαίες μεστές και βγαίνουν μπροστά, οι ανώτερες μεσαίες λίγο ζωντανότερες από το συνηθισμένο και τα πρίμα έχουν ενέργεια αλλά μ' ελαφρώς μειωμένη αίσθηση έκτασης.
Στα τεχνικά χαρακτηριστικά υπάρχουν κάποιες διαφορές. Τα TDA7293 και TDA7294 έχουν μικρότερο slew rate (8V/μs έναντι 14V/μs) κι αποδίδουν περισσότερη ισχύ (50W/8Ω-75W/4Ω έναντι 40W/8Ω-65W/4Ω) για τις ίδιες παραμορφώσεις.
Το τροφοδοτικό που προτείνω είναι πανομοιότυπο με αυτό της αρχικής παρουσίασης, δηλαδή το LM3886 και τα TDA7293/TDA7294 μοιράζονται κοινές απαιτήσεις τροφοδοσίας. Οι απαιτήσεις ψύξης τους είναι κοινές, με μια μικρή διαφορά υπέρ των TDA7293/TDA7294.


Attachments


Μηνύματα
172
Reaction score
74
Εχω κατασκευασι ολους αυτους που λες,πραγματι ειναι πολυ καλοι.Τωρα τελευταια εχουν μειωθει οι απαιτησεις μου για ισχυ περιπυου στα 15w εφτιαξα εναν με το tda7297 θα ελεγα οτι ειναι η εκπληξις για μενα παντα.
