DIY - ΠΡΟΕΝΙΣΧΥΤΗΣ ΚΕΦΑΛΗΣ ΠΙΚΑΠ (ΜΜ)

Μηνύματα
198
Reaction score
676
Το βινύλιο επέστρεψε δριμύτερο και πολλοί μεγάλοι κατασκευαστές που το είχαν εγκαταλείψει "μπήκαν πάλι στο χορό", παρουσιάζοντας νέα μοντέλα πικάπ. Πολλές εταιρίες κυκλοφορούν τις νέες μουσικές παραγωγές τους και σε βινύλιο. Η ταπεινή μου γνώμη είναι πως οι τελευταίες το κάνουν και για λόγους προστασίας δικαιωμάτων και "αντιγραφής".
Είναι δυσκολότερο και χρονοβόρο να μεταφέρεις "φρέσκια" μουσική από δίσκο βινυλίου σε ψηφιακό μέσο αποθήκευσης, διότι κατ΄αρχάς πρέπει να αγοράσεις τον δίσκο και κατά δεύτερον δεν γνωρίζω πολλούς που θα σου δάνειζαν τα βινύλιά τους για να τ' "αντιγράψεις" εσύ. Επίσης "κάποιοι επαγγελματίες" διασκεδαστές που παίζουν μουσική σε κοινωνικές εκδηλώσεις, δεν θα φορτώσουν με τόση ευκολία εκατοντάδες φρεσκοκλεμμένα Tera στους "σκληρούς" τους στο "πιτς φιτίλι".
Και δεν πρέπει να ξεχνάμε όταν βάζαμε φωτιά στα κασσετόφωνα, από τις αντιγραφές, είχαμε αγοράσει τους δίσκους και προσπαθούσαμε απλώς να τους σώσουμε από το καθημερινό και συστηματικό "όργωμα" της βελόνας μας.

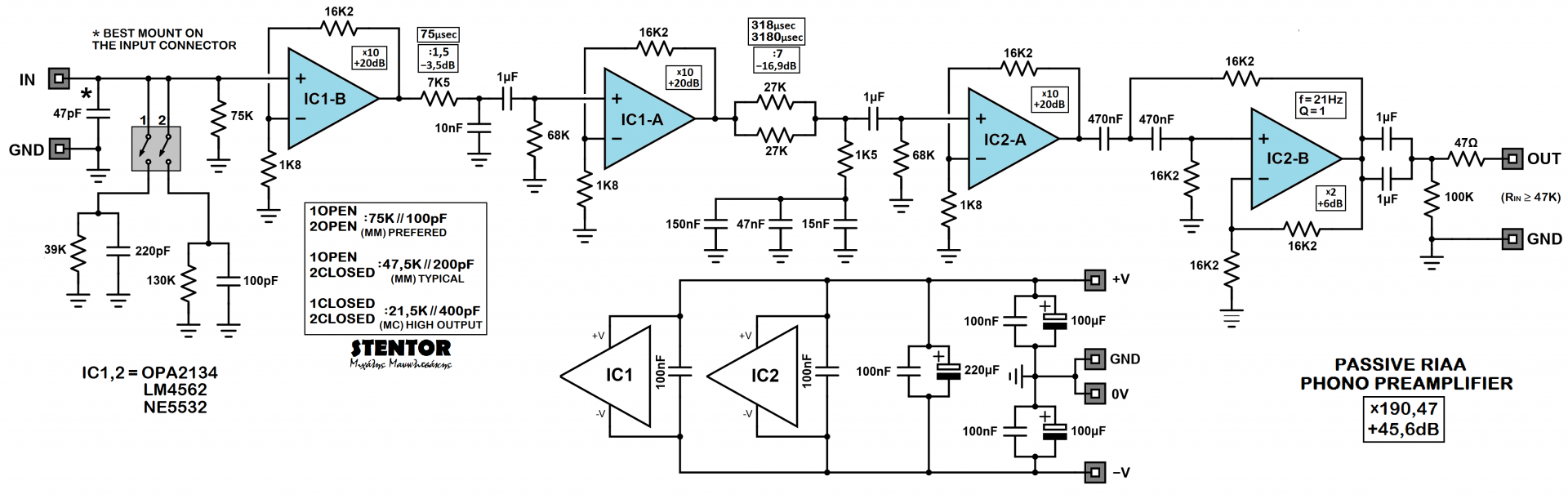

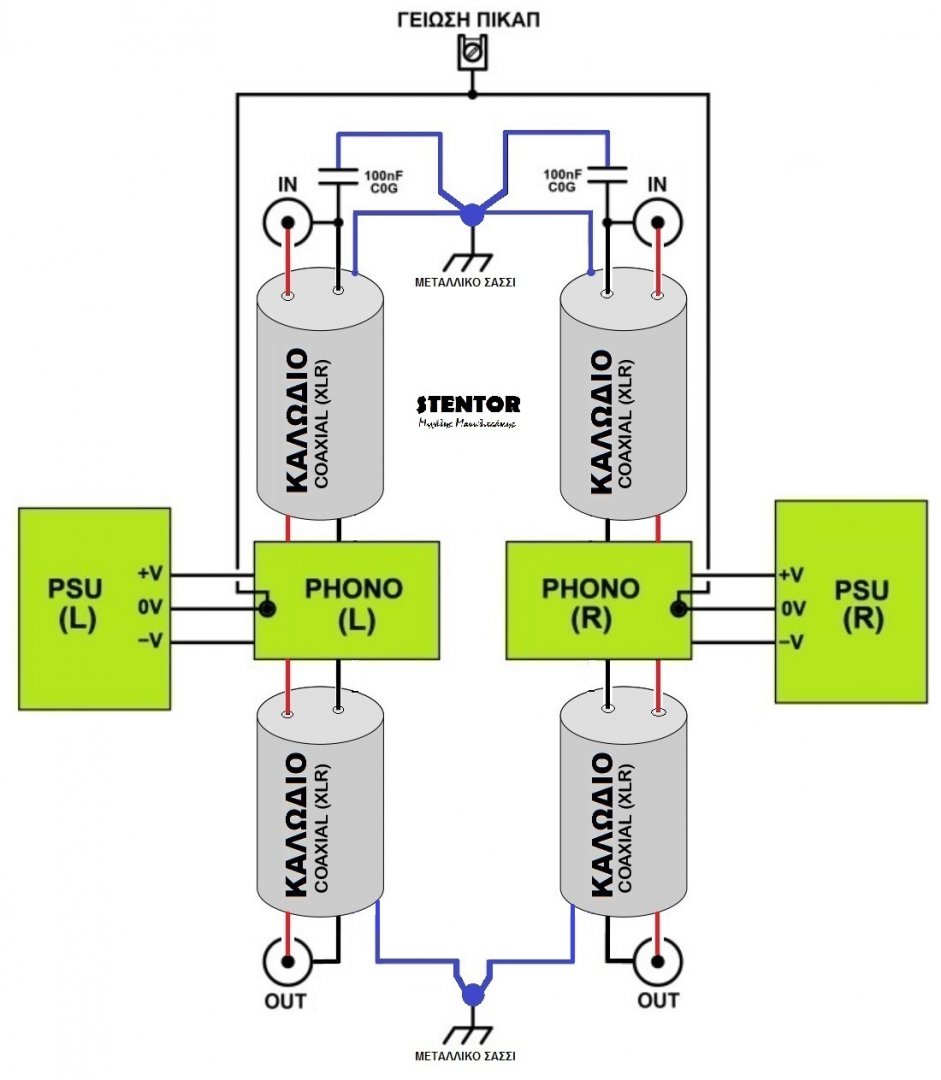

Γι αυτούς που αγαπούν να κατασκευάζουν τα ενισχυτικά τους, παραθέτω τα βασικά στοιχεία που θα τους βοηθήσουν είτε να ξεκινήσουν τη δική τους σχεδίαση-κατασκευή, είτε να την κατακευάσουν βασιζόμενοι στην παρουσίαση αυτουσίως.


Attachments


wnet

Nearfieldένιος
Μηνύματα
3.454
Reaction score
11.058

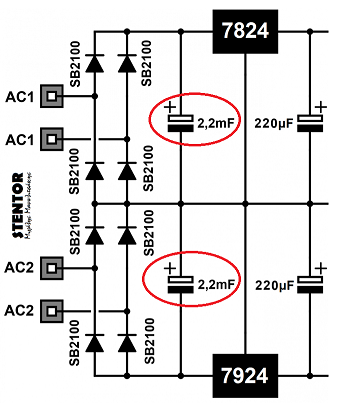

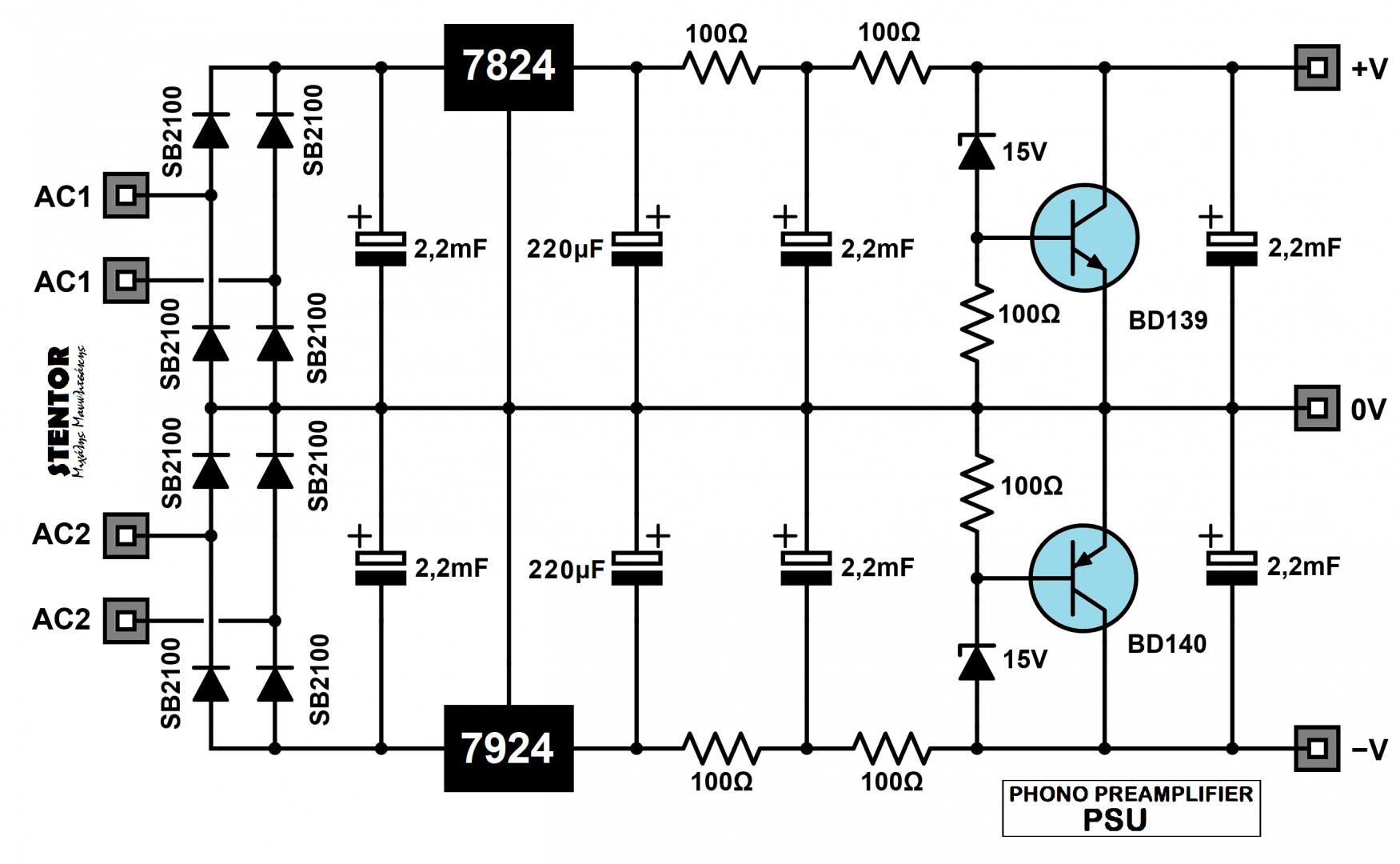

Μια (τουλάχιστον) παρατήρηση στο τροφοδοτικό.
Πριν το 7824/7824 πρέπει να κάνεις κανονική εξομάλυνση.
Οι πυκνωτές 2,2μF μετά τις γέφυρες δηλαδή πρέπει να έχουν πολύ μεγαλύτερη τιμή π.χ. 1000μF.
Δεν είναι δυνατόν χωρίς ουσιαστική εξομάλυνση να περιμένεις από τα 78/79 να κάνουν όλη τη δουλειά.
Παράλληλα σ' αυτούς και όσο το δυνατόν πιο κοντά στα 7824/7924, βάλε 2 μικρούς π.χ. 330nF που φιλτράρουν "σκουπίδια" του 78/79.


Μηνύματα
198
Reaction score
676
Μια (τουλάχιστον) παρατήρηση στο τροφοδοτικό.
Πριν το 7824/7824 πρέπει να κάνεις κανονική εξομάλυνση.
Οι πυκνωτές 2,2μF μετά τις γέφυρες δηλαδή πρέπει να έχουν πολύ μεγαλύτερη τιμή π.χ. 1000μF.
Δεν είναι δυνατόν χωρίς ουσιαστική εξομάλυνση να περιμένεις από τα 78/79 να κάνουν όλη τη δουλειά.
Παράλληλα σ' αυτούς και όσο το δυνατόν πιο κοντά στα 7824/7924, βάλε 2 μικρούς π.χ. 330nF που φιλτράρουν "σκουπίδια" του 78/79.
Σ' ευχαριστώ για την παρατήρηση. Όμως η τιμή που αναγράφω είναι 2,2mF = 2.200μF. Επομένως όλα είναι σωστά!



Μηνύματα
198
Reaction score
676
βάλε 2 μικρούς π.χ. 330nF
Έχω διαπιστώσει πως οι απλοί αυτοί σταθεροποιητές νιώθουν "άβολα" -μέχρι αυτοταλάντωσης- όταν παραλληλίζονται με πυκνωτές χαμηλού ESR. Oι ηλεκτρολυτικοί που προτείνω είναι κοινοί τυπικού ESR, αλλά αν παραλληλιστούν με πλαστικού φιλμ, οι τελευταίοι θα πρέπει να έχουν αντίσταση (1....2,7Ω) σε σειρά.
Έχεις δίκαιο :thumbsup:
...της νύχτας τα καμώματα!!!
Μια χαρά όλα! Είμαστε "πλάσματα" της νύχτας!!!;)


GF

Μηνύματα
941
Reaction score
27
Τι μου θυμισες τωρα...........
Ειχα σχεδιασει και κατασκευασει μια RIAA με αυτη την τοπολογια καπου στα μεσα της δεκαετιας του 80, με τα 5534.
Επαιζε και παιζει υπεροχα!
8-)


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.170
Reaction score
10.353
Πριν το 7824/7824 πρέπει να κάνεις κανονική εξομάλυνση.
Οι πυκνωτές 2,2μF μετά τις γέφυρες δηλαδή πρέπει να έχουν πολύ μεγαλύτερη τιμή π.χ. 1000μF.
Δεν είναι δυνατόν χωρίς ουσιαστική εξομάλυνση να περιμένεις από τα 78/79 να κάνουν όλη τη δουλειά.
Παράλληλα σ' αυτούς και όσο το δυνατόν πιο κοντά στα 7824/7924, βάλε 2 μικρούς π.χ. 330nF που φιλτράρουν "σκουπίδια" του 78/79.
Σ' ευχαριστώ για την παρατήρηση. Όμως η τιμή που αναγράφω είναι 2,2mF = 2.200μF. Επομένως όλα είναι σωστά!
Ο wnet έχει δίκιο. Στην διεθνή βοβλιογραφία το mF και το μF είναι ένα και το αυτό.
Παρακάτω μερικά παραδείγματα...
https://www.alibaba.com/product-det...0.7724857.normal_offer.d_image.1bb25942roUloS


https://www.ebay.com/itm/293938023115?hash=item4470124acb:g:vRkAAOSw0GJf8JaA

https://kitronik.co.uk/products/2m2-capacitor-electrolytic-10v-22mf


Μηνύματα
1.985
Reaction score
4.106
Ο wnet έχει δίκιο. Στην διεθνή βοβλιογραφία το mF και το μF είναι ένα και το αυτό.
Τεχνικός δεν είμαι αλλά το ότι οι διεθνείς μονάδες μέτρησης και η μεταξύ τους αναλογία αλλάζουν ανάλογα με το χόμπι, δεν το καταλαβαίνω! Καθόλου επιστημονικό.


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.170
Reaction score
10.353
Τεχνικός δεν είμαι αλλά το ότι οι διεθνείς μονάδες μέτρησης και η μεταξύ τους αναλογία αλλάζουν ανάλογα με το χόμπι, δεν το καταλαβαίνω! Καθόλου επιστημονικό.
Το Farand είναι η διεθνής μονάδα μέτρησης χωρητικότητας και αυτό δεν αλλάζει. Ούτε κάποια αναλογία σε ότι έχει να κάνει με την τιμή της χωρητικότητας. Μόνο ο τρόπος αναγραφής όσον αφορά το μ ή το m.
Για παράδειγμα το n είναι δεδομένο όταν μιλάμε για nF αφού ποτέ δεν χρησιμοποιήθηκε το νF.


costas EAR

Δόκτωρ ΔιαXύσιος
Editor
Μηνύματα
44.711
Reaction score
103.964
Έλα μωρέ, οι κωλοκινεζοι κι οι κωλοαμερκανοι που δεν έχουν στο πληκτρολόγιο ελληνικό γράμμα "μ" να βάλουν, τα κάνουν μαντάρα.

Τα λινκ του αλιμπαμπα είναι γτπκ.
Απλώς όλοι αυτοί κάνουν λάθος, εκφράζουν λάθος τη χωρητικότητα, και έγκειται σε σένα να καταλάβεις τι σκατα λένε.

Να λινκ.

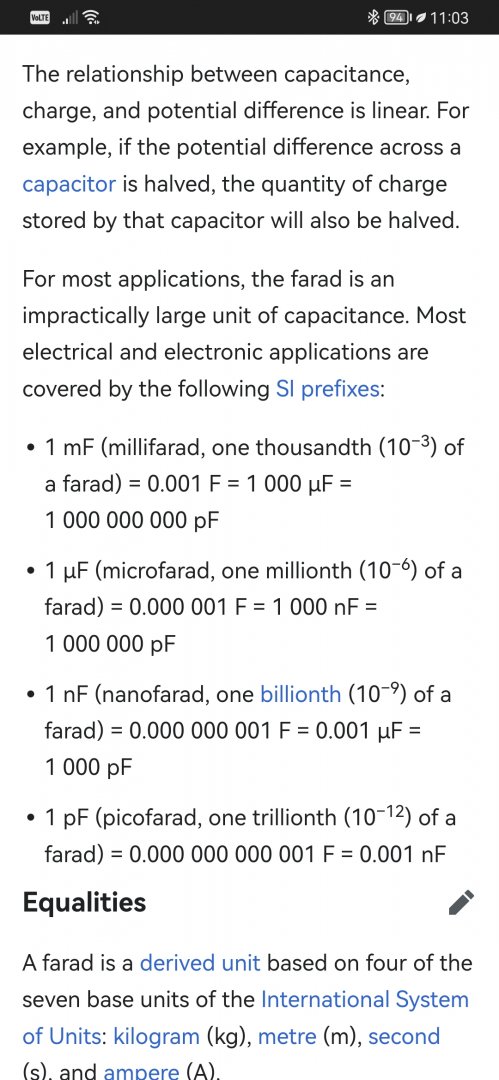

Και από βικη





Last edited:



ika

News
Μηνύματα
8.862
Reaction score
8.172
Και προτιμούν τα βόδγια να γράφουν κάτι λάθος κατά 1000 φορές ή κάποιοι είναι απλά μ@λ@κες;


costas EAR

Δόκτωρ ΔιαXύσιος
Editor
Μηνύματα
44.711
Reaction score
103.964
Γιατί, κολλωνουν; 🤣😂😜

Πολύ σωστό και το λινκ που έβαλες.

Είδες πουθενά στη βικη να γράφει uf ή να μπερδεύει τα μιλιφαραντ με τα μικροφαραντ;

Όχι απλώς βόδγια, μοσχαρόβοδγια.
Τες πα.


Emmanouil 1964

"Επαγγελματίας"
Μηνύματα
5.772
Reaction score
19.752
Σιγά μη βρουν στο πληκτρολόγιο ελληνικό "μ". Βόδγια.
-
...........τα Ελληνικά πληκτρολόγια θα έπρεπε να κάνουν θραύση στο εξωτερικό ....Βόδγια έ Βόδγια !
Δ =
Ψ =
Π =
Γ =
Θ =
Ξ =
ι =
μ =
ν =
Ω , ω , ε , ξ , τ , ζ , κλπ. .............Βόδγια έ Βόδγια !
Ανιστόρητοι και Αγράμματοι , Βόδγια έ Βόδγια !
Ακόμα τρώτε βελανίδια .....και όταν είναι να πάτε στον Άρη ....κάνετε ωδές στον Δία για να σας αφήσει να περάσετε .

:lolsign: ..............................
....γατάκια ...!.gif


Μηνύματα
198
Reaction score
676
Τι μου θυμισες τωρα...........
Ειχα σχεδιασει και κατασκευασει μια RIAA με αυτη την τοπολογια καπου στα μεσα της δεκαετιας του 80, με τα 5534.
Επαιζε και παιζει υπεροχα!
8-)
Χαίρομαι που αναμόχλευσα καλές αναμνήσεις βαθιά μέσα από από τις όμορφες εποχές.
Σκοπός είναι να μεταφέρουμε τις εμπειρίες μας στους νεοεισερχόμενους στο χώρο και να δώσουμε κίνητρα να βάλουν τα κολλητήρια στη πρίζα για να γεμίσει ο χώρος με ατμούς κολοφωνίου και μυρωδιά λιωμένου μετάλλου.:D
Άσε που όταν σχεδιάζεις και κατασκευάζεις τα μηχανήματά σου αποκτάς γνώση κι εμπειρία από τη μια και θα τα έχεις μια ζωή σε καλή λειτουργία από την άλλη.


Μηνύματα
198
Reaction score
676
Ο wnet έχει δίκιο. Στην διεθνή βοβλιογραφία το mF και το μF είναι ένα και το αυτό.
Παρακάτω μερικά παραδείγματα...
https://www.alibaba.com/product-det...0.7724857.normal_offer.d_image.1bb25942roUloS


https://www.ebay.com/itm/293938023115?hash=item4470124acb:g:vRkAAOSw0GJf8JaA

https://kitronik.co.uk/products/2m2-capacitor-electrolytic-10v-22mf
Από πότε τα ΤΥΠΟΓΡΑΦΙΚΑ ΛΑΘΗ απέκτησαν θέση βιβλιογραφίας και μάλιστα διεθνούς;
Aν οι "εμποράκοι" αδυνατούν να συλλάβουν τη διαφορά μεταξύ (uF=μF), mF, nF και pF δε θα κάτσω να σκάσω. Το προσπερνάω διαβάζοντας τη χωρητικότητα πάνω στο σώμα του πυκνωτή που πουλάνε. Το μπορώ!!!!8-)


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.170
Reaction score
10.353
Από πότε τα ΤΥΠΟΓΡΑΦΙΚΑ ΛΑΘΗ απέκτησαν θέση βιβλιογραφίας και μάλιστα διεθνούς;
Aν οι "εμποράκοι" αδυνατούν να συλλάβουν τη διαφορά μεταξύ (uF=μF), mF, nF και pF δε θα κάτσω να σκάσω. Το προσπερνάω διαβάζοντας τη χωρητικότητα πάνω στο σώμα του πυκνωτή που πουλάνε. Το μπορώ!!!!8-)


PeterMeni

DIY - "Επαγγελματίας"
Moderator
Μηνύματα
9.170
Reaction score
10.353

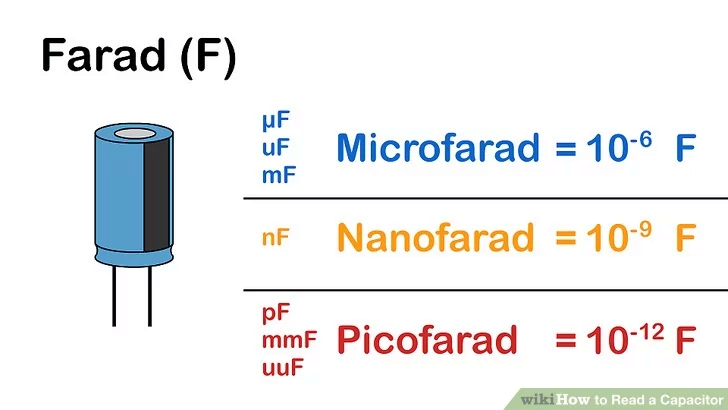

Το παραπάνω το βρίσκεις στο παρακάτω άρθρο με τίτλο: How to read a Capacitor.
https://www.wikihow.com/Read-a-Capacitor

Όπου επίσης αναφέρει << Careful — in other contexts, mF is the official abbreviation for millifarads, or 10-3 farads >>. Με δύο λόγια μπορεί να βρεθεί ΚΑΙ σε αυτή τη μορφή αλλά όχι μόνο.

Το ίδιο, ότι δηλαδή μF και mF είναι το ίδιο, αναφέρεται και εδώ:
https://laptrinhx.com/how-to-read-a-capacitor-2541962346/

Last edited:

Μηνύματα
1.765
Reaction score
2.098
Εγώ μια ζωή γνωρίζω από φυσική, ηλεκτρολογία,ηλεκτρονικά,ηλεκτροτεχνια,μικρόηλεκτρονική κτλ που έκανα στη σχολή μου ότι μf είναι μικρο farad και mf είναι μιλιfarad. Το πρώτο 10 εις την -6 και το δεύτερο 10 εις την - 3.
Τώρα τι λένε wiki και δε ξερω τι μου περισσεύει.
Αν και βλέπω ισχύουν τα ίδια
