Diy JL audio 13,5” Subwoofer x2

Diylover

Φτιάχτε ενεργά!!!
Μηνύματα
676
Reaction score
1.979
Έχοντας μια εμπειρία από αξιοπρεπή sub σε αυτοκίνητο, ειδικά με peerless, όταν ήλθε η ώρα να δω για το σπίτι κάτι, αποφάσισα να το δημιουργήσω εγώ. Θα έβρισκα τη μεγαλύτερη δυνατή ποιοτική μονάδα, θα υπολόγιζα να χωράει σε κουτί 50-60 λίτρων με ένα qtc 0,7 ίσως και 0,65. Να μπορεί να έχει διαδρομή και να αντέχει watt για να μπορώ να κάνω tuning στα χαμηλά αν χριεαζοταν. Διότι όσο δίνεις γκάζια στους π.χ. 20 κύκλους, η διαδρομή της μονάδας μεγαλώνει παρά πολύ και τα Watt που χρειάζεται το ίδιο.

Για ενισχυτή διάλεξα έναν pa τον Yamaha 3500. Αποδείχθηκε λίρα 100 για το ρόλο αυτό. Περίπου 1000 watt συνεχές τα οποία μοιράζονται στα δυο subwoofers αφού έχουν ρυθμιστεί από το minidsp balanced.

Για μονάδα διάλεξα τα JL audio 13W3V3 13,5 ιντσων έκαστο.
http://intl.jlaudio.com/13w3v3-4-car-audio-w3v3-subwoofer-drivers-92157

Ο ενισχυτής
https://asia-latinamerica-mea.yamaha.com/en/products/proaudio/power_amps/xp_series/specs.html

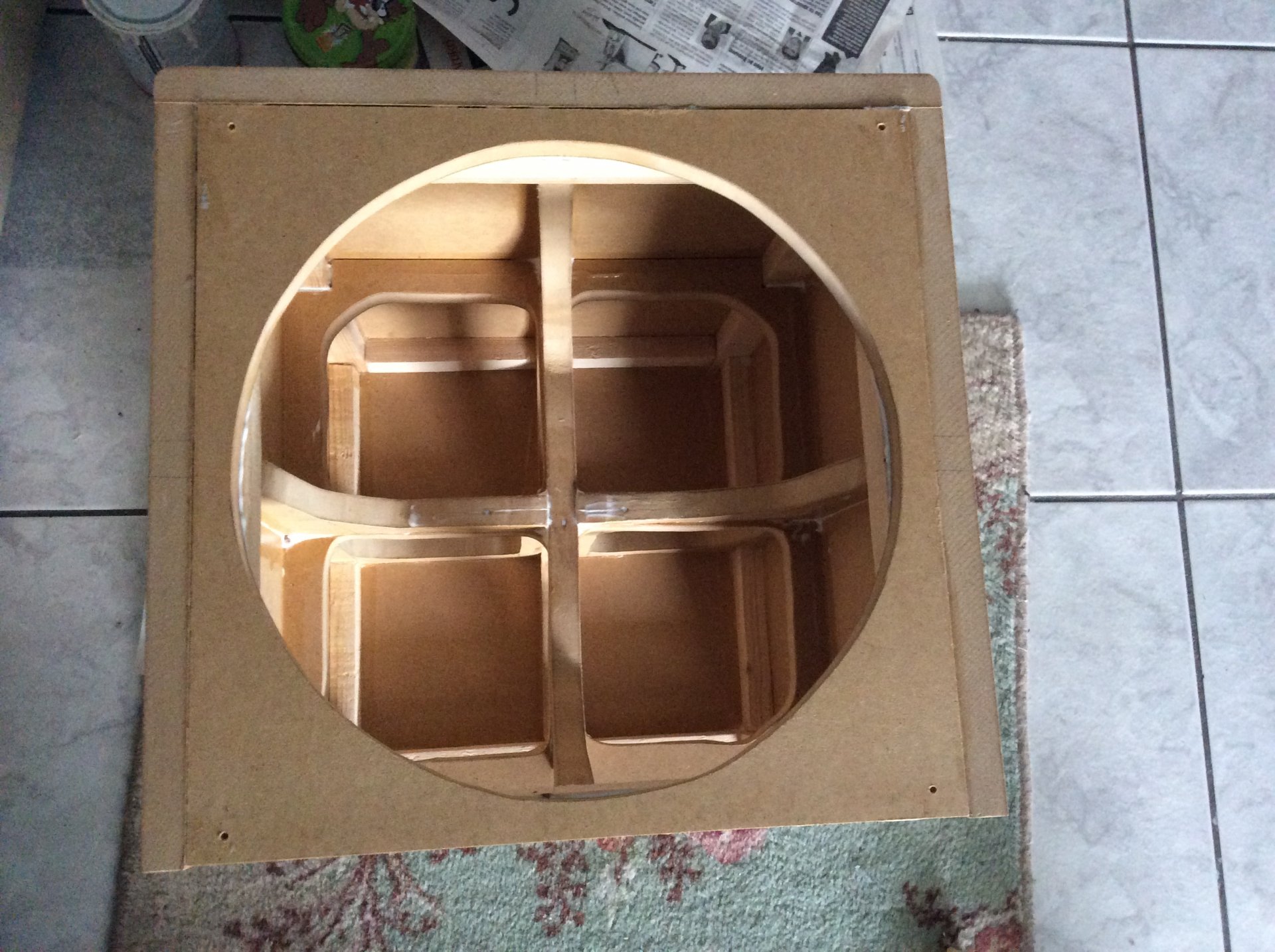

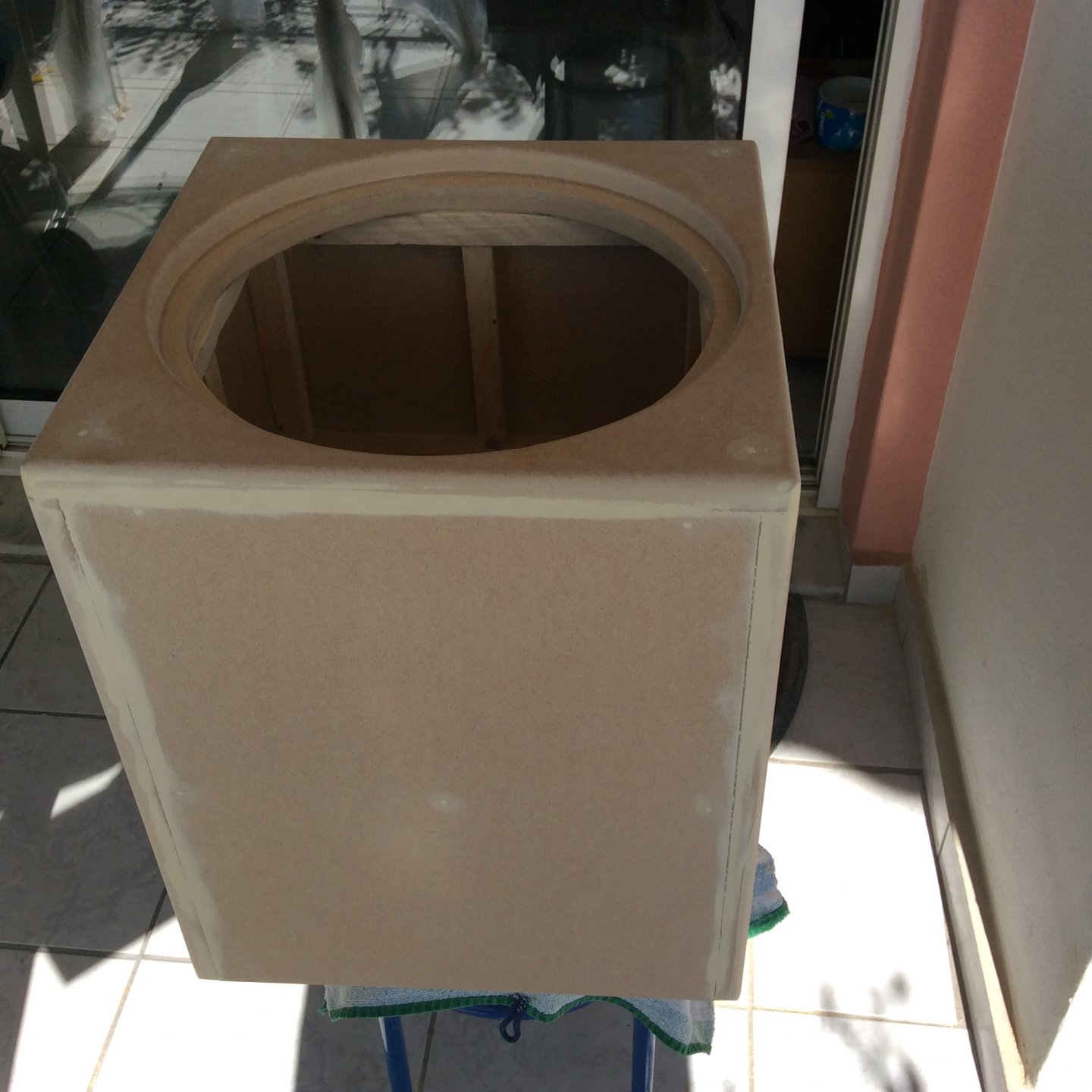

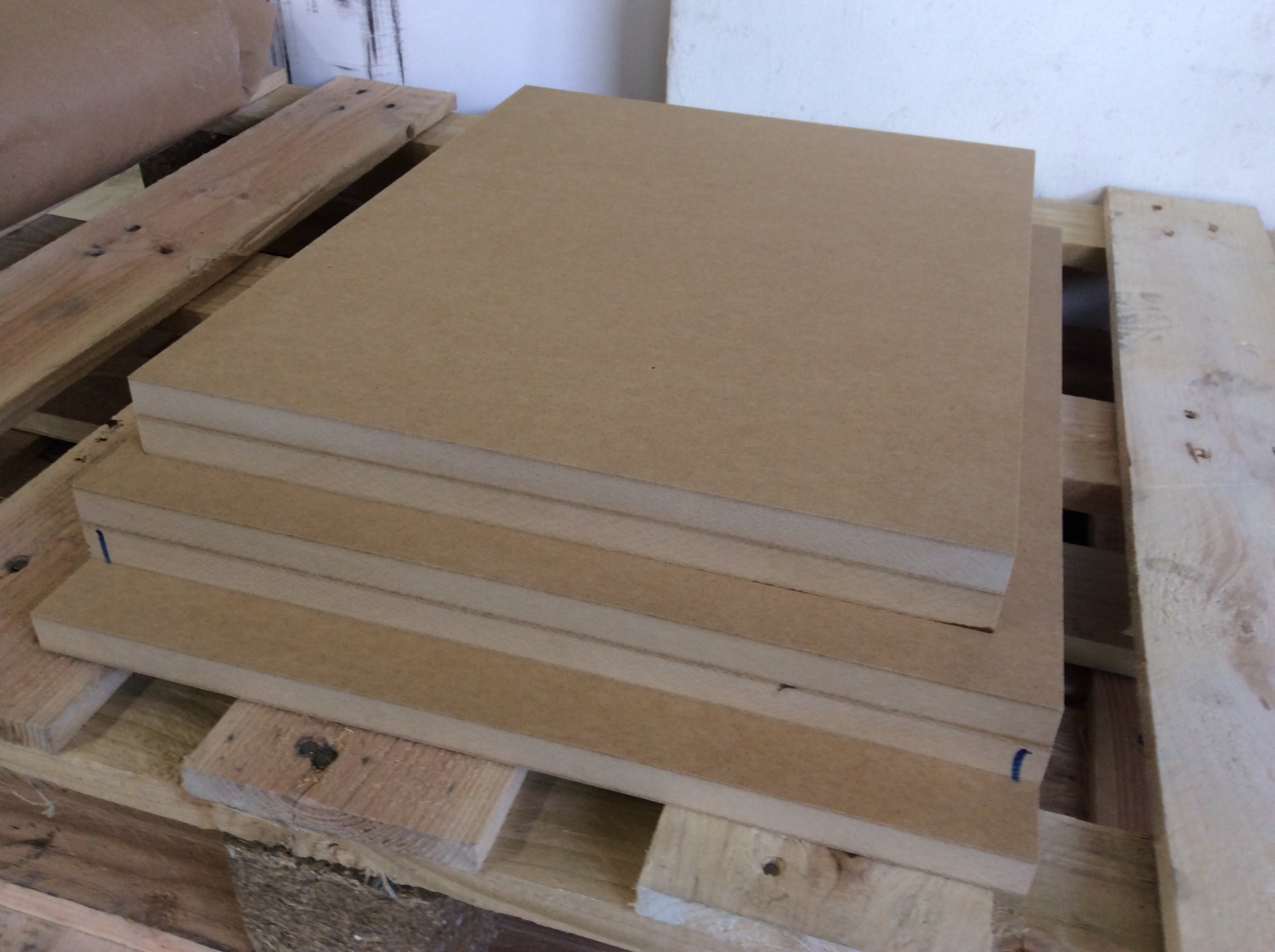

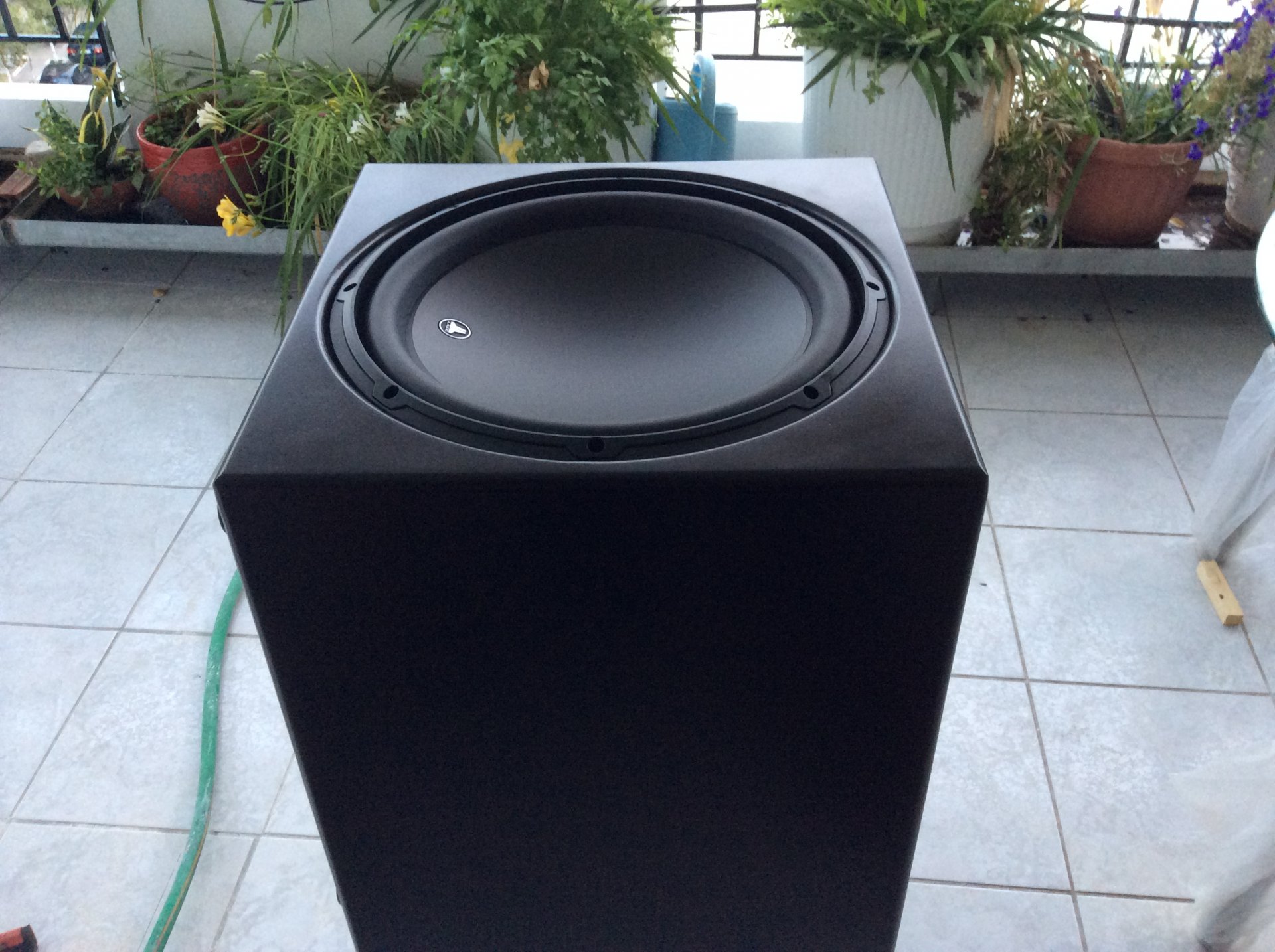

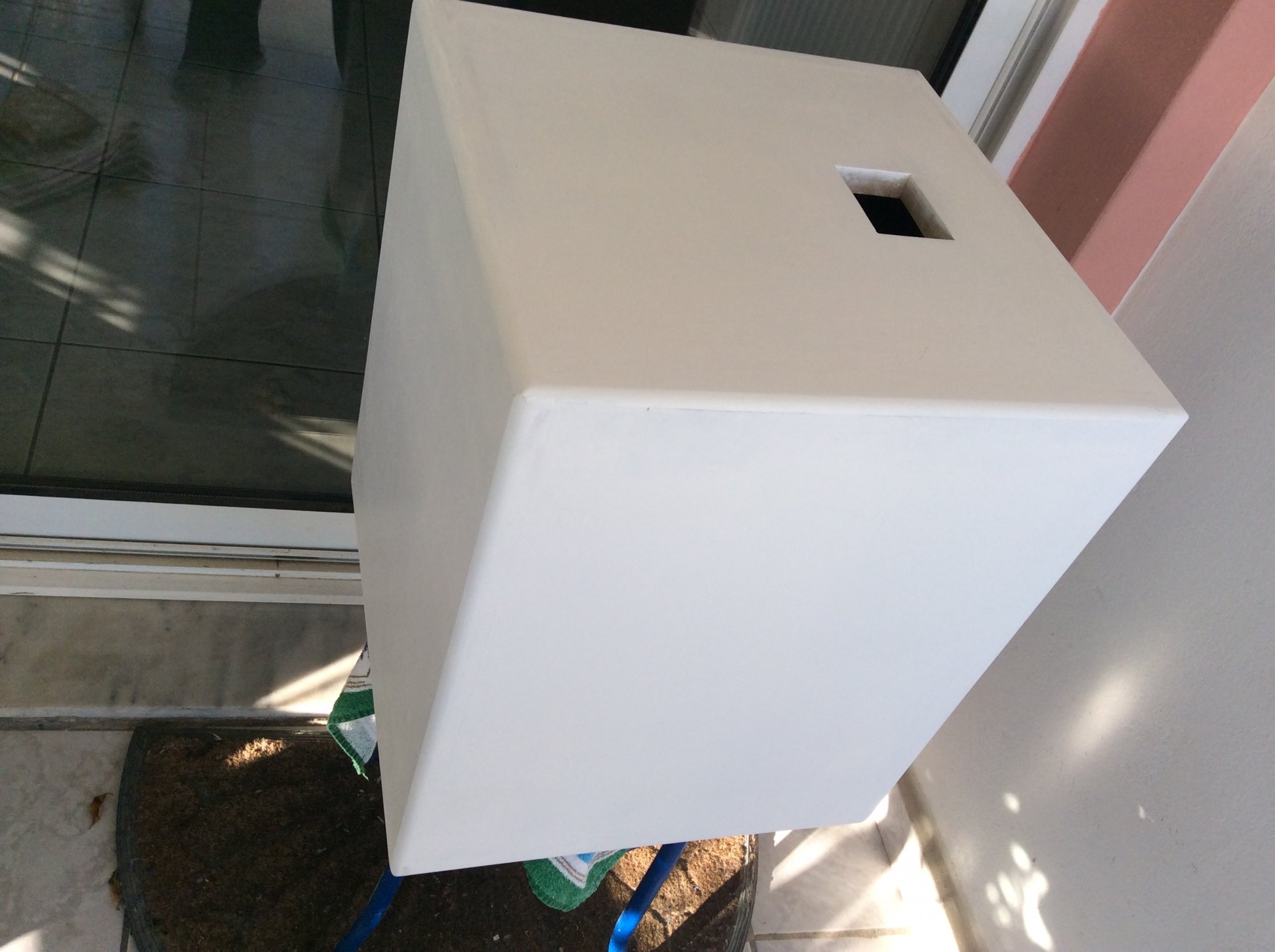

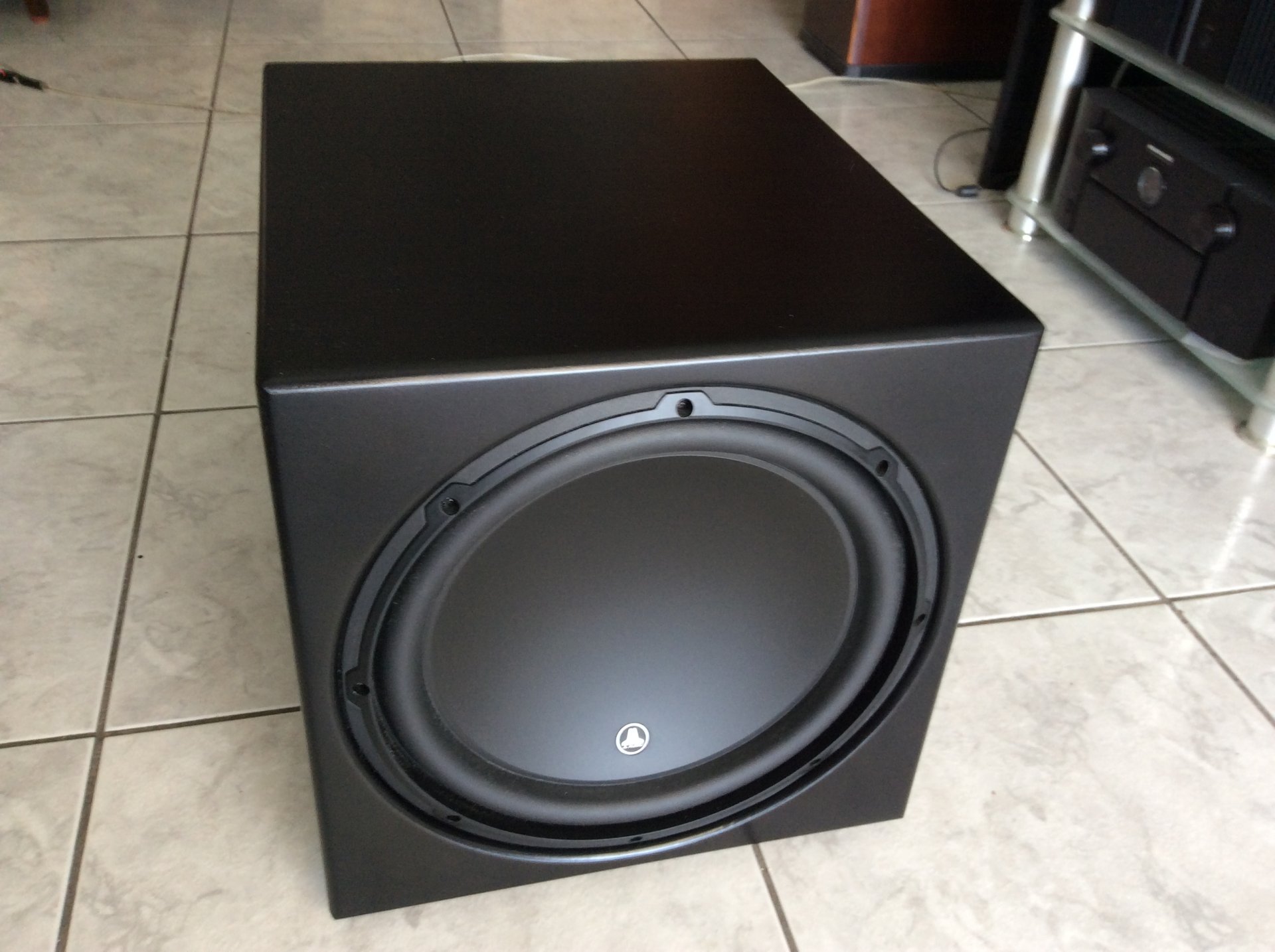

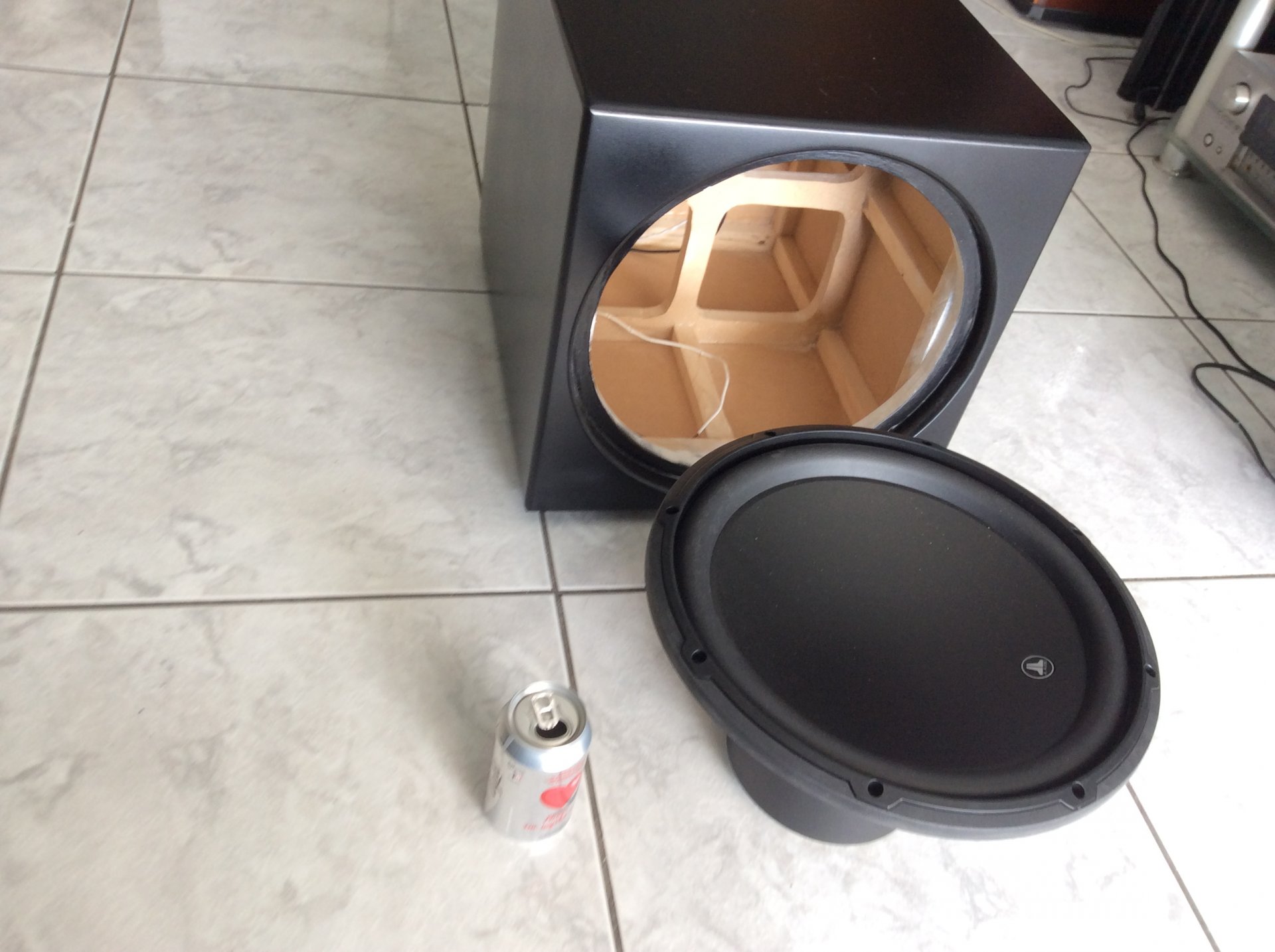

Και ιδού μερικές φωτογραφίες από την κατασκευή του. Το χρωμα είναι μαύρο μεταλλικό αυτοκινήτου (Ford) με βερνίκι σατινέ.










Diylover

Φτιάχτε ενεργά!!!
Μηνύματα
676
Reaction score
1.979

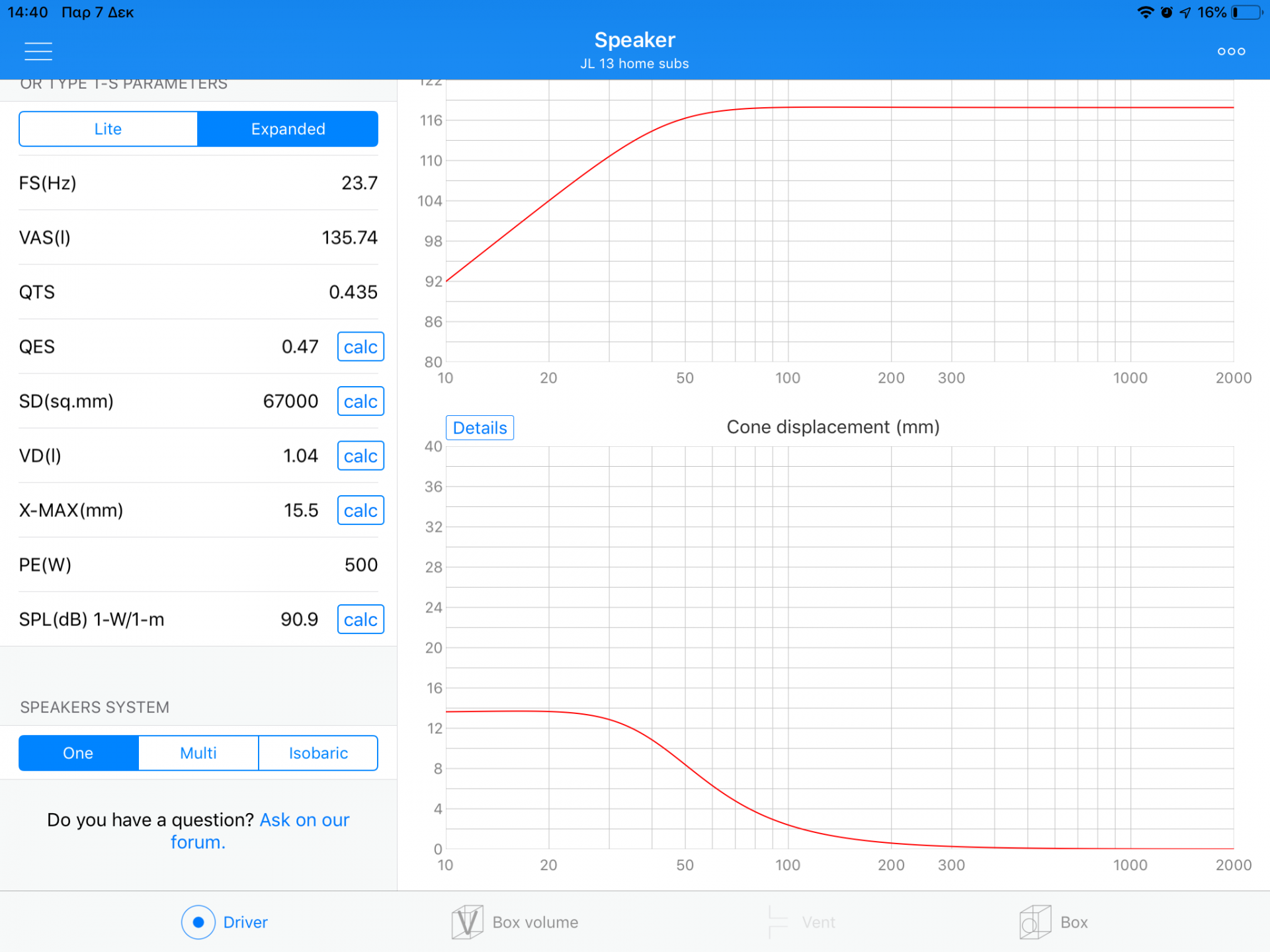

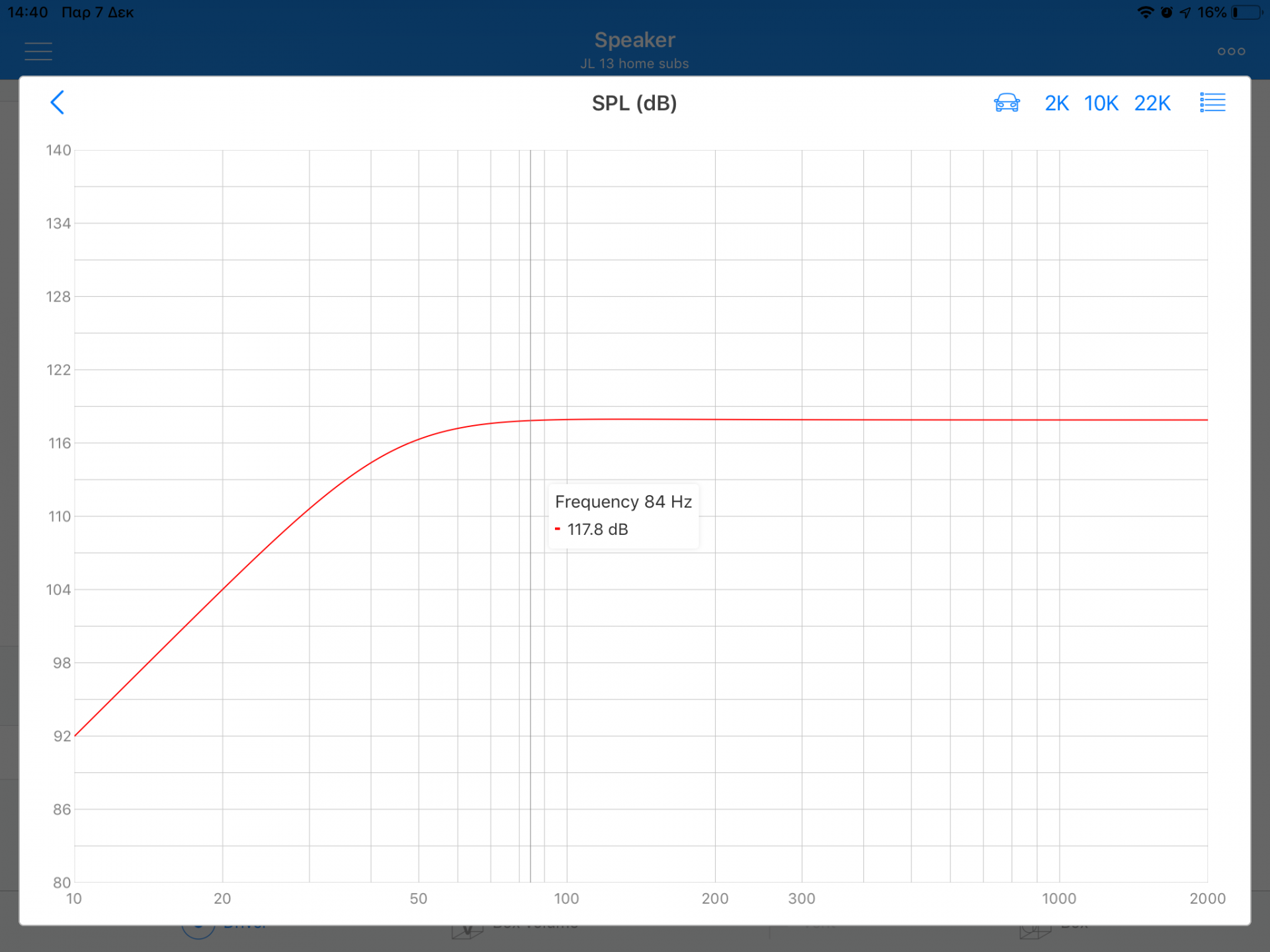

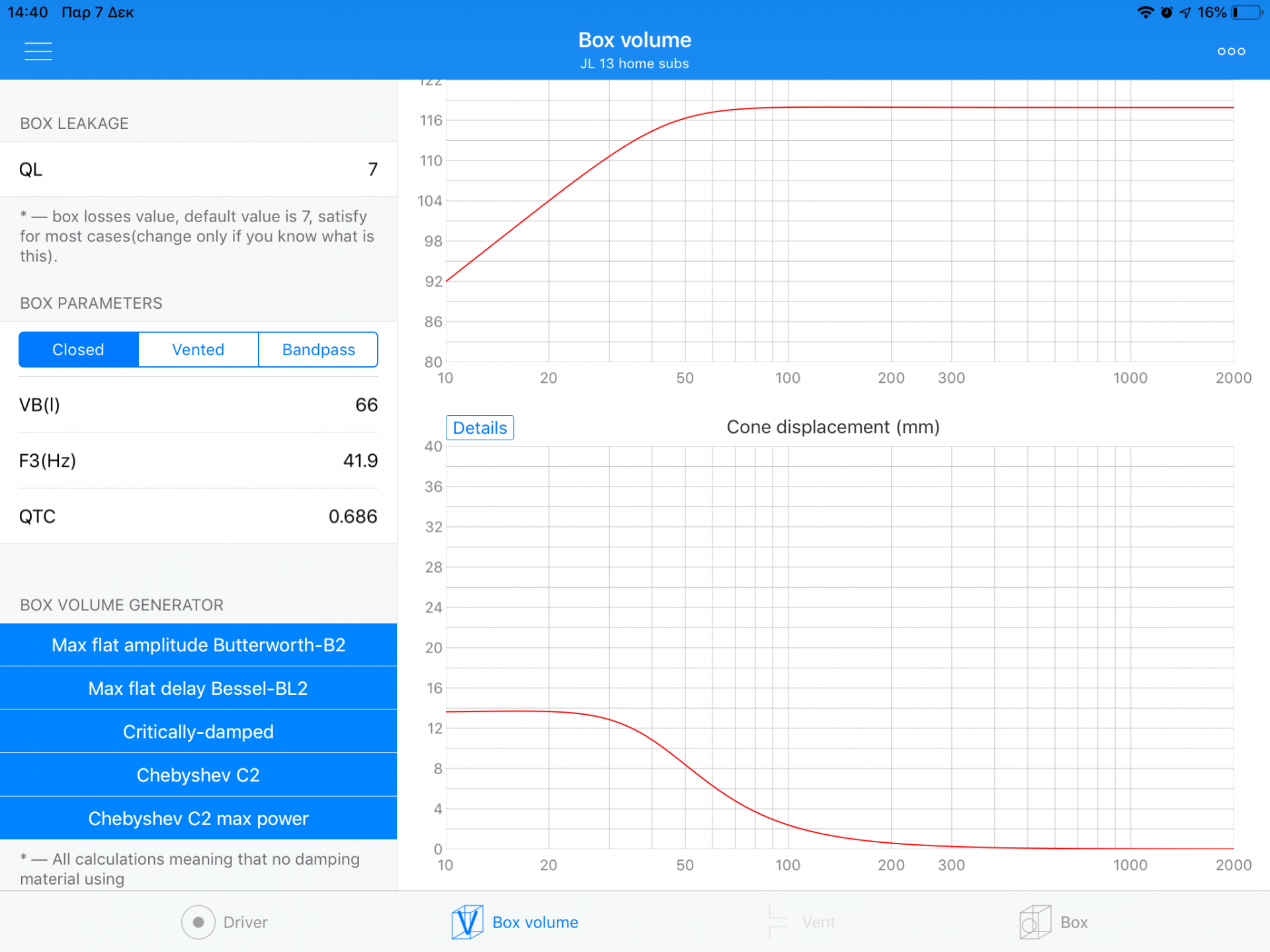

Και εδώ τα specs πριν φτιάξω τα κουτιά, βλέποντας λίτρα και αποκρίσεις.






Στην πράξη τα subμε τις διορθώσεις και την τοποθέτηση τους, πάνε άνετα φλατ μέχρι 14 κύκλους, και μέχρι τους 5 με 4-5 dB ποιο χαμηλά.

Αυτά για τα sub μου, πιστεύω να μην σας φόρτωσα, ότι συμβουλή καλοδεχούμενη :)


Μηνύματα
5.280
Reaction score
6.428
Ωραία κατασκευή,!! Για το φλατ πάει.. κράτα πολύ πολύ μικρό καλάθι.. *
Λίγα λίτρα, μικρός ενισχυτής, '' μικρό μεγαφωνο".
*εδώ δεν πάνε αλλά κι άλλα και σκεφτόμαστε ανεμιστήρες και ελικες :D





Diylover

Φτιάχτε ενεργά!!!
Μηνύματα
676
Reaction score
1.979
Ευχαριστώ για τα όμορφα λόγια σας. Τις επόμενες ημέρες θα βάλω στο θέμα που παρουσιάζω το σύστημα μου, τις μετρήσεις από το REW, τις αρχικές και τα τελικά αποτελέσματα. Μετά από τις εμπειρίες μου με subs στο αμάξι, με subs στο σπίτι από το B&W το στρογγυλό δεν θυμάμαι μοντέλο, κάποιο άλλο diy με peerless 10” και τώρα αυτή την εμπειρία, δεν μπορώ να φανταστώ κάποιο σύστημα χωρίς subwoofer. Δεν λέω ότι δεν είναι λίγο μανιτζεβελο, αλλά οποίος μπορεί αξίζει. :dance2:


Υστ. Το μοντέλο minidsp που χρησιμοποιώ για να ρυθμίσω τα subs είναι αυτό https://www.minidsp.com/products/minidsp-in-a-box/minidsp-balanced-2x4

Last edited:

daharis666

Επαγγελματίας Crystalator Μονολιθίξ
Moderator
Μηνύματα
37.640
Reaction score
77.065

Diylover

Φτιάχτε ενεργά!!!
Μηνύματα
676
Reaction score
1.979
αυτοκινήτου και αυτό?:sneaky:
ρε φιλαράκ....
βάλε και κανένα ρεκάρο στο σαλόνι:p:laugh:
Χαχαχα :lol:

Όχι βρε συ! Απλά τα μικρά μοντέλα minidsp τα δίνει άμα θες και για το αμάξι αφού δουλεύουν με τάση 12v. (Btw και για το αμάξι δεν είναι καθόλου κακό αν το σκεφτείς). Το πήρα αυτό καθαρά γιατί είχε μεγάλη τάση σε έξοδο/είσοδο και φοβήθηκα μήπως ο Yamaha δεν είχε αρκετά ρεύματα σε προενισχυση να παίξει δυνατά. Τώρα από την άλλη, φαντάσου μια lazy boy ρεκαρο για το σαλόνι! Ε ποιος μπορεί να πει όχι ντε :p :drinks:


daharis666

Επαγγελματίας Crystalator Μονολιθίξ
Moderator
Μηνύματα
37.640
Reaction score
77.065
Χαχαχα :lol:

Όχι βρε συ! Απλά τα μικρά μοντέλα minidsp τα δίνει άμα θες και για το αμάξι αφού δουλεύουν με τάση 12v. (Btw και για το αμάξι δεν είναι καθόλου κακό αν το σκεφτείς). Το πήρα αυτό καθαρά γιατί είχε μεγάλη τάση σε έξοδο/είσοδο και φοβήθηκα μήπως ο Yamaha δεν είχε αρκετά ρεύματα να παίξει δυνατά. Τώρα από την άλλη, φαντάσου μια lazy boy ρεκαρο για το σαλόνι! Ε ποιος μπορεί να πει όχι ντε :p
πάλι καλά το ξεκαθάρισες...γιατί...
έτσι όπως μας πήρες μονότερμα με τα diy ...
σχεδόν ήμουν σίγουρος ότι θα είχες ξηλώσει το αμάξι και θα το είχες βάλει σαλόνι :p:party::D
