diy speaker box bluetooth

[Κυριακου Γιαννηs]

Αφου ουτε φετος εχει διακοπες,ειπα να ασχοληθω με την κατασκευη ενος bluetooth speaker box.

Ο ενισχυτης
https://www.ebay.com/itm/TDA7492P-D...929495&hash=item48a483a4be:g:w0AAAOSw0wRaAU7l

Το τροφοδοτικο
https://www.ergo-tel.gr/product_info.php?products_id=27211

Και ηχεια αυτα.
http://www.daytonaudio.com/index.php/nd105-4-4-aluminum-cone-midbass-driver-4-ohm.html
η οποιο αλλο προτεινεται στα χαρακτηριστηκα και στην τιμη με το ανωθεν.
Eιδα και τα Visaton αλλα δεν βρηκα 4αρι,αλλα 3,3


Αυτο που θελω οπωσδηποτε,εξωτερικο volume,και μια εισοδο AUX,επανω στην κατασκευη,(πισω)
Ο ενισχυτης εχει επανω πληκτρα, για volume,και ψαχνω να δω πως θα του βαλω εξωτερικο ποντεσιομετρο,και ποιο θα ειναι αυτο.

Το πλατος της καμπινας να μην ξεπερναει τα 35cm & το βαθος τα 15cm
Η μπροστινη μπαφλα θα ειναι περιπου 5χιλ ποιο μεσα, και ολη η κατασκευη να ειναι απο ξυλο ( δεν ξερω ποιο ακομα) το πολυ μισο ποντο παχος οπου θα βαφτει με Wood copy της Er-Lac.

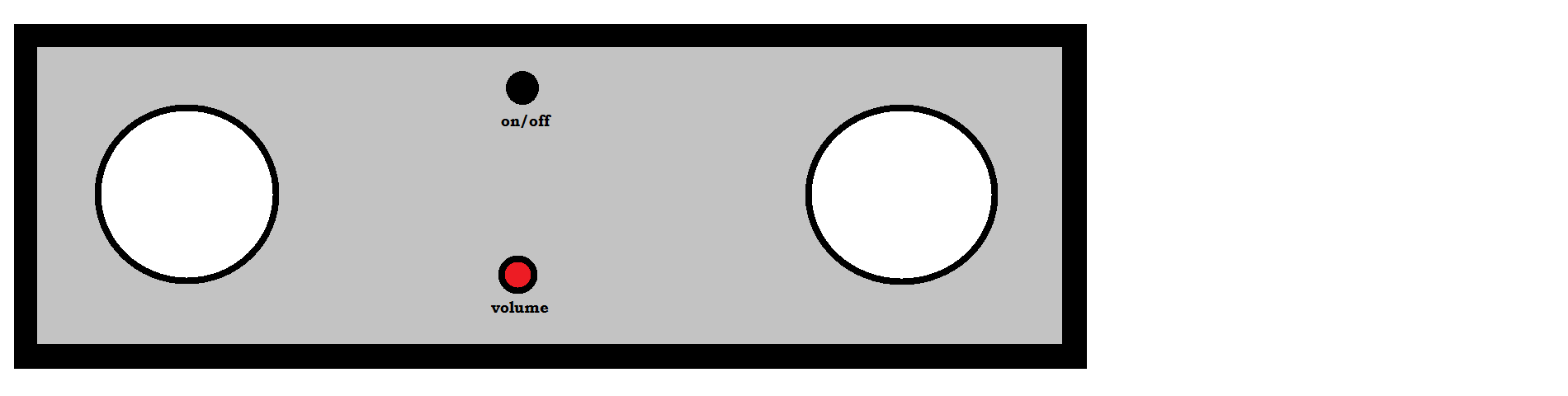

Ενα σχεδιο πως το φανταζομαι.



[tyler durden]

Γιάννη καλημέρα. Το dayton που αναφέρεις παραπάνω είναι midwoofer και όχι fullrange μιας και ανεβαίνει μέχρι 10khz.
Ένα εξαιρετικό μεγάφωνο με τρομερό μπασσο είναι αυτό:
https://m.thomann.de/gr/monacor_sph60x.htm?ref=msg_a_0
[DOUBLEPOST=1531440425][/DOUBLEPOST]Σε visaton υπάρχει τετράιντσο με εξαιρετικό vfm και είναι αυτό:
https://gr.mouser.com/ProductDetail/Visaton/FR-10-8-Ohm?qs=VWNNG7jHlrIhcF49cC7k0A==



[Κυριακου Γιαννηs]

Καλημερα Παντελη!
Ναι εκανα λαθος λινκ. Αυτο ειναι το σωστο.
http://www.daytonaudio.com/index.ph...m-magnesium-cone-full-range-driver-4-ohm.html

Θελω να κρατησω το κοστος κατασκευης οσο γινεται χαμηλα.



[tyler durden]

To fr10 υπάρχει και τετραωμο, μπορείς να το προμηθευτείς απο δω:

https://www.rumoh.eu/nl/speakers/fullrange/visaton-fr-10-4ohm

Εάν θες να κρατηθεί το κόστος χαμηλά μάλλον το συγκεκριμένο είναι μονόδρομος.
[DOUBLEPOST=1531441801][/DOUBLEPOST]Ιδανική λύση είναι το κόντρα πλακέ θαλάσσης σημύδα, αλλά πιο παχύ από τα 5 mm που ανέφερες. Θα κοίταζα 12 mm.

Ποτενσιόμετρο κοίτα εδώ:
https://www.hificollective.co.uk/knobs/oem.html



[Κυριακου Γιαννηs]

Ωραιος ο Παντελης!!!
Το βασικο μου προβλημα ειναι πως θα μπορεσω στον ενισχυτη αυτον να βαλω εξωτερικο volume,γιατι απο την στιγμη που θα ειναι μεσα στην καμπινα δεν θα εχω προσβαση.
Διαβασα οτι οταν παιζει μεσω bluetooth και βαλεις στην aux μια συσκευη ενεργοποιηται αυτοματα η aux.

Εκτος αν ψαξω για καποιον ενισχυτη οπου δεν εχει ρυθμιστικα επανω,αν και διαβασα οτι ο συγκεκριμενος ειναι οτι το καλυτερο σαν ενισχυτης



[tyler durden]

Για το ποτενσιόμετρο μπορείς να βάλεις έξτρα άξονα και να το επεκτείνεις:

https://m.ebay.com/sch/i.html?_nkw=...6%26rvr_ts%3D911589bb1640ab12764195f4fff799d2



[Κυριακου Γιαννηs]

H αλλη λυση που σκεφτηκα ειναι να κανω το βαθος 5cm μεγαλυτερο,και να παρω αυτο το σετ με λιγα € παραπανω.

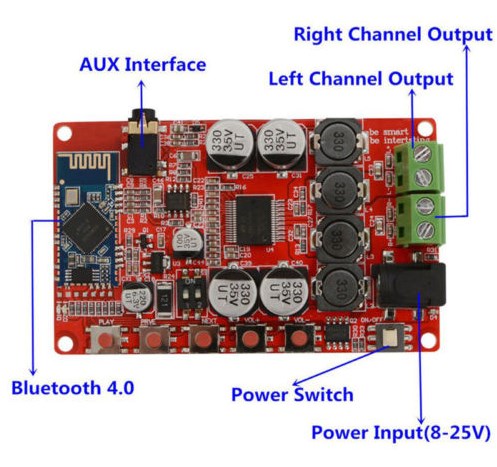

https://www.ebay.com/itm/TDA7492P-AUX-50W-2-Wireless-Bluetooth-4-0-Audio-Receiver-Digital-Amplifier-NN/273169367346?_trkparms=aid=555018&algo=PL.SIM&ao=2&asc=44039&meid=c825dc2d62144eb6b0d0b3a293026d1b&pid=100623&rk=1&rkt=6&mehot=ag&sd=311997736126&itm=273169367346&_trksid=p2047675.c100623.m-1

Να κανω μια υποδοχη στο πανω μερος βαση των διαστασεων της πλαστικης θηκης και να το κανω χωνευτο.

[DOUBLEPOST=1531443909][/DOUBLEPOST]

Θα κοίταζα 12 mm

Θα αυξηθει το βαρος του ομως. Θα το κοιταξω....



[tyler durden]

Μπορείς να πάρεις και ένα έτοιμο από αυτά τα smsl, nobsound κλπ που κυκλοφορούν, και να το κάνεις χωνευτο στην πρόσοψη του ηχείου. Λύνεις το πρόβλημα με το pot και το μόνο που πρέπει να κάνεις είναι μια προέκταση για να βγει το line in πίσω στο κουτί. Αισθητικά θα ναι ωραίο.



[Κυριακου Γιαννηs]

Μπορείς να πάρεις και ένα έτοιμο από αυτά τα smsl, nobsound κλπ που κυκλοφορούν, και να το κάνεις χωνευτο στην πρόσοψη του ηχείου. Λύνεις το πρόβλημα με το pot και το μόνο που πρέπει να κάνεις είναι μια προέκταση για να βγει το line in πίσω στο κουτί. Αισθητικά θα ναι ωραίο.

Kαθολου κακη ιδεα.....



[ryk]

Έχε στο νου σου και αυτό (για παν ενδεχόμενον):
http://www.diyaudio.com/forums/class-d/290949-prevent-popping-sound-power-tda7492p-amp.html



[Κυριακου Γιαννηs]

Ψαχνοντας κατι ασχετο,επεσα πανω σε αυτο το κουτακι.
Θα παω να το δω απο κοντα. Θα γλυτωσω και το κοστος του Wood copy,αλλα και την μαραγκοδουλεια.

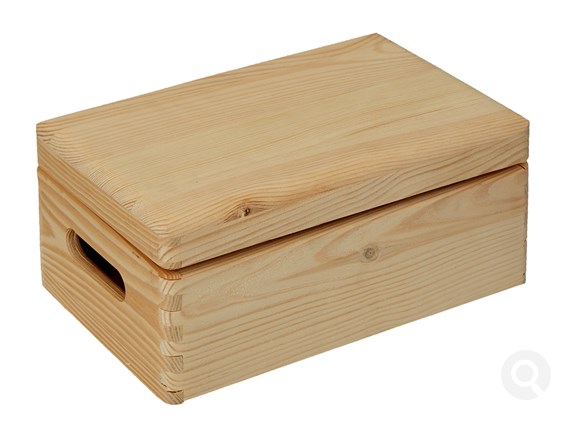

https://www.praktiker.gr/p/kouti-apothikeysis-ksylino-40x30x14cm-74490



[tyler durden]

Γιάννη αν πας σε τέτοια λύση είσαι εδώ, δοκιμασμένο. Οσο μεγάλο πρέπει, χωρις την τρυπα του χερουλιου, κάνεις το μονταρισμα στο εσωτερικό, κόλλας το καπάκι και τέλος.

https://www.decomagia.gr/product/μπαούλο-με-καμπυλωτό-καπάκι-300-x-200-x-125-mm/



[Κυριακου Γιαννηs]

Γιάννη αν πας σε τέτοια λύση είσαι εδώ, δοκιμασμένο. Οσο μεγάλο πρέπει, χωρις την τρυπα του χερουλιου, κάνεις το μονταρισμα στο εσωτερικό, κόλλας το καπάκι και τέλος.

https://www.decomagia.gr/product/μπαούλο-με-καμπυλωτό-καπάκι-300-x-200-x-125-mm/

Αν ειναι κλειστο 125 mm πρεπει να φας και λιγο απο το καπακι νομιζω. Το μεγαφωνο ειναι 105mm



[Κυριακου Γιαννηs]

Mια πολυ καλη και βολικη λυση ειναι ενα απο αυτα
https://www.ebay.com/itm/Bluetooth-...o+receiver&_from=R40&rt=nc&_trksid=m570.l1313

https://www.ebay.com/itm/DC-12V-4-0...o+receiver&_from=R40&rt=nc&_trksid=m570.l1313

Σε συνδιασμο με αυτο
https://www.ebay.com/itm/TPA3116D2-...rd+D+Class&_from=R40&rt=nc&_trksid=m570.l1313



[sakis0547]

Mια πολυ καλη και βολικη λυση ειναι ενα απο αυτα
https://www.ebay.com/itm/Bluetooth-4-0-Audio-MP3-Player-Decoder-Board-Car-Recorder-APE-FLAC-FM-AUX-Module/302791354618?hash=item467fc568fa:g:xhQAAOSwfaBawdTe&_sacat=0&_nkw=Digital+Bluetooth+4.0+Audio+Receiver+APE+FLAC+WAV+WMA+MP3+decoder+board+player+FM+Radio+receiver&_from=R40&rt=nc&_trksid=m570.l1313

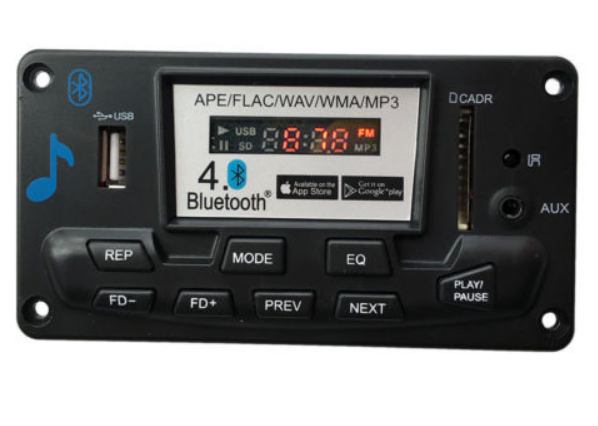

View attachment 101264

https://www.ebay.com/itm/DC-12V-4-0-Bluetooth-MP3-Decoder-Board-Audio-Module-USB-SD-WAV-WMA-FM-Remote/332707968850?hash=item4d76f0b752:g:6y8AAOSwE3tbOyYZ&_sacat=0&_nkw=Digital+Bluetooth+4.0+Audio+Receiver+APE+FLAC+WAV+WMA+MP3+decoder+board+player+FM+Radio+receiver&_from=R40&rt=nc&_trksid=m570.l1313

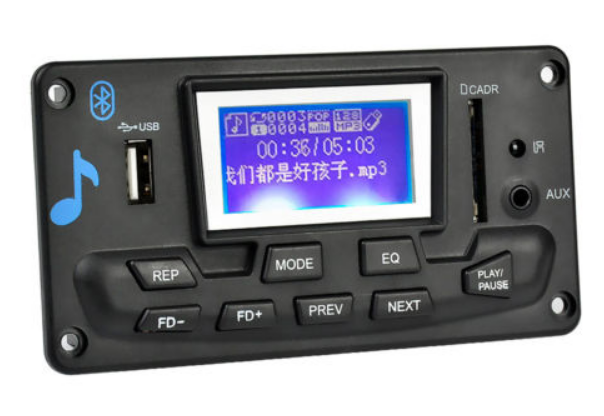

View attachment 101265






Σε συνδιασμο με αυτο
https://www.ebay.com/itm/TPA3116D2-12V-24V-Digital-Audio-Amplifier-board-Class-D-Amp-Module-50W-50W/152931036485?hash=item239b666d45:g:Aw4AAOSwcFxam6L0&_sacat=0&_nkw=Audio+Amplifier+Board+D+Class&_from=R40&rt=nc&_trksid=m570.l1313

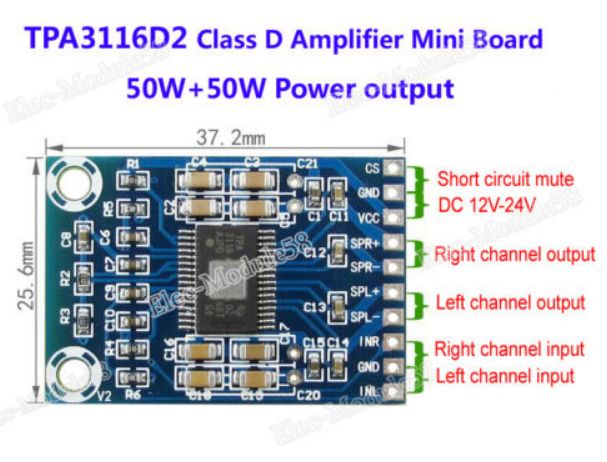

View attachment 101263

Αυτόν τον ενισχητακο τον έχω, είναι πολύ καλός, τον δουλεύω στα 12 βολτ και βγάζει δυνατό και καθαρό ήχο.



[Κυριακου Γιαννηs]

https://www.ebay.com/itm/12mm-Water...off+switch&_from=R40&rt=nc&_trksid=m570.l1313
https://www.ebay.com/itm/Bluetooth-...R40&rt=nc&_trksid=m570.l1313&LH_TitleDesc=0|0
https://www.ebay.com/itm/TPA3116D2-...rd+D+Class&_from=R40&rt=nc&_trksid=m570.l1313

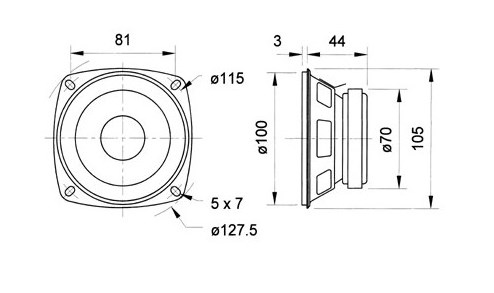

http://www.visaton.de/en/products/fullrange-systems/frs-8-m-8-ohm
https://www.mertzanidis.gr/index.php?route=product/product&path=128_129_229&product_id=850

Σκεπτομενος οτι ειναι η πρωτη κατασκευη,και θελοντας το κοστος να κρατηθει χαμηλα,επελεξα τα παραπανω.Αν βγει καλο το αποτελεσμα,αργοτερα θα προχωρησω σε αλλη κατασκευη ανωτερη.

Εδω θελω την γνωμη σας.
θα ηταν σωστο να τοποθετηθουν στο πλαι η πισω 2 Bass vibrating membrane?
https://www.ebay.com/itm/2pcs-3-inc...m=332598527549&_trksid=p2047675.c100005.m1851



[PeterMeni]

Εδω θελω την γνωμη σας.
θα ηταν σωστο να τοποθετηθουν στο πλαι η πισω 2 Bass vibrating membrane?
https://www.ebay.com/itm/2pcs-3-inch-78x78mm-Square-Woofer-Speaker-Passive-Radiator-Auxiliary-Bass/332598527549?_trkparms=aid=222007&algo=SIM.MBE&ao=2&asc=52475&meid=7d45ea94f2c941dfaf1075cd6fe0ffdf&pid=100005&rk=9&rkt=12&sd=232141175392&itm=332598527549&_trksid=p2047675.c100005.m1851

Ούτε το ένα, ούτε το άλλο.
Αυτό που κοιτάς είναι ένας παθητικός ακτινοβολητής. Ένα ποιο σοφιστικέ σύστημα συντονισμού από το γνωστό <<σωλήνα ανάκλασης χαμηλών>> (bass reflex), που στην ουσία το αντικαθιστά.
Για να δουλέψει σωστά θα πρέπει να είναι υπολογισμένο το σύστημα καμπίνα-μεγάφωνο, να γνωρίζεις την αποκοπή του (μέτρηση) και στο σημείο εκείνο να συντονίσεις τον παθητικό ακτινοβολητή, προσθέτοντας βάρος στην κινούμενη μάζα του, ώστε να συνεισφέρει στις χαμηλότερες από την αποκοπή συχνότητες.
Δύσκολα εφικτό όπως καταλαβαίνεις.



[Κυριακου Γιαννηs]

Hρθαν με μεγαλη καθυστερηση καποια πραγματακια,και ειπα να κανω τις δοκιμες μου.

https://www.ebay.com/itm/12V-Bluetooth-MP3-WMA-FM-AUX-Decoder-Board-Audio-Module-TF-SD-Card-USB-Radio/311928837674?ssPageName=STRK:MEBIDX:IT&_trksid=p2060353.m2749.l2649

https://www.ebay.com/itm/DC-8-26V-TPA3118-PBTL-Mono-Digital-Amplifier-Board-AMP-Module-1-60W-Arduino/162237431824?ssPageName=STRK:MEBIDX:IT&_trksid=p2060353.m2749.l2649

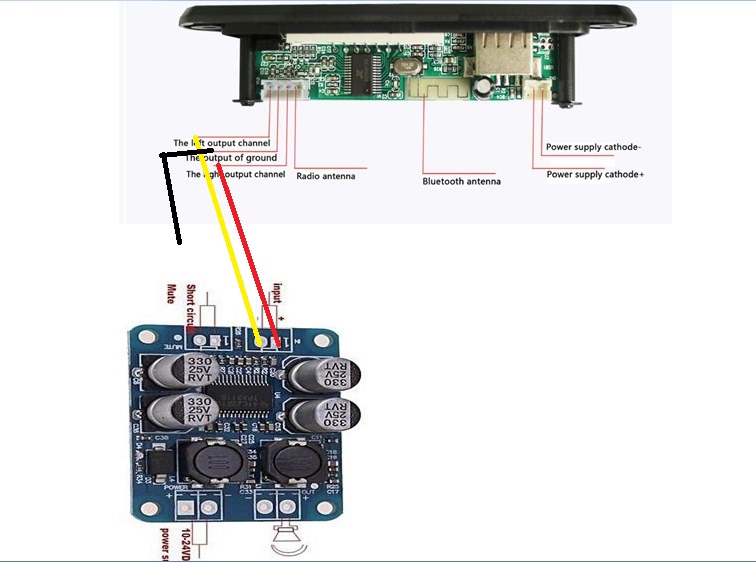

Εκανα την συνδεση οπως φαινεται στην φωτογραφια,και βγαζει αρκετο βομβο. Την γειωση που μπορω να την βαλω?

Μετα βραχυκυκλωσα κοκκινο μα κιτρινο,και το κολλησα στο + input & το μαυρο γειωση στο - input. Eκοψε αρκετα ο βομβος,και εξαφανιζεται την ωρα που παιζει,οταν ανεβασεις ενταση.

Το κουφο ειναι οταν δινω τροφοδοσια ξεχωριστα στον ενισχυτακο και στο decoder,με δυo τροφοδοτικα ο βομβος εξαφανιζεται τελειως.



[ryk]

Πάλι κάτι παίζει με τις άτιμες τις γειώσεις......



[fotis90]

Ούτε το ένα, ούτε το άλλο.
Αυτό που κοιτάς είναι ένας παθητικός ακτινοβολητής. Ένα ποιο σοφιστικέ σύστημα συντονισμού από το γνωστό <<σωλήνα ανάκλασης χαμηλών>> (bass reflex), που στην ουσία το αντικαθιστά.
Για να δουλέψει σωστά θα πρέπει να είναι υπολογισμένο το σύστημα καμπίνα-μεγάφωνο, να γνωρίζεις την αποκοπή του (μέτρηση) και στο σημείο εκείνο να συντονίσεις τον παθητικό ακτινοβολητή, προσθέτοντας βάρος στην κινούμενη μάζα του, ώστε να συνεισφέρει στις χαμηλότερες από την αποκοπή συχνότητες.
Δύσκολα εφικτό όπως καταλαβαίνεις.

Μίας που έχω το κουτάκι που έλεγες πιο πάνω ,και βρήκα και κάτι fr από δορυφόρους,ήθελα να παίξω λίγο και να σε ρωτήσω είσαι τελείως αντίθετος με τα PR.
Και αν όχι κ τόσο.... Υπάρχει κάποιος κανόνας που λέει πχ ότι πρέπει να είναι 2πλασιοι του γούφερ;
