Floorstanding Speakers

[billysvrs]

Καλησπέρα σε όλη την παρέα και καλό μήνα.


Μιας που μπήκε ο Μάρτης και φτιάχνει ο καιρός είπα να συνεχίσω το project του home cinema, μετά το κεντρικό που έφτιαξα
( https://www.avsite.gr/forum/threads/Χρειάζεται-παθητικό-crossover.171975/ ).


Η ιδέα είναι να φτιαχτούν δύο ηχεία δαπέδου με ένα midbass και ένα tweeter (εμπνευσμένα από τα amiga). Θα ήθελα σίγουρα την γνώμη τον εμπειρότερων για τα σχέδια που έχω κάνει. Κάθε συμβολή ευπρόσδεκτη.

Η επιλογή των ηχείων είναι:
Tweeter: DAYTON AUDIO DC28F-8
MidBass: DAYTON AUDIO RS180-8

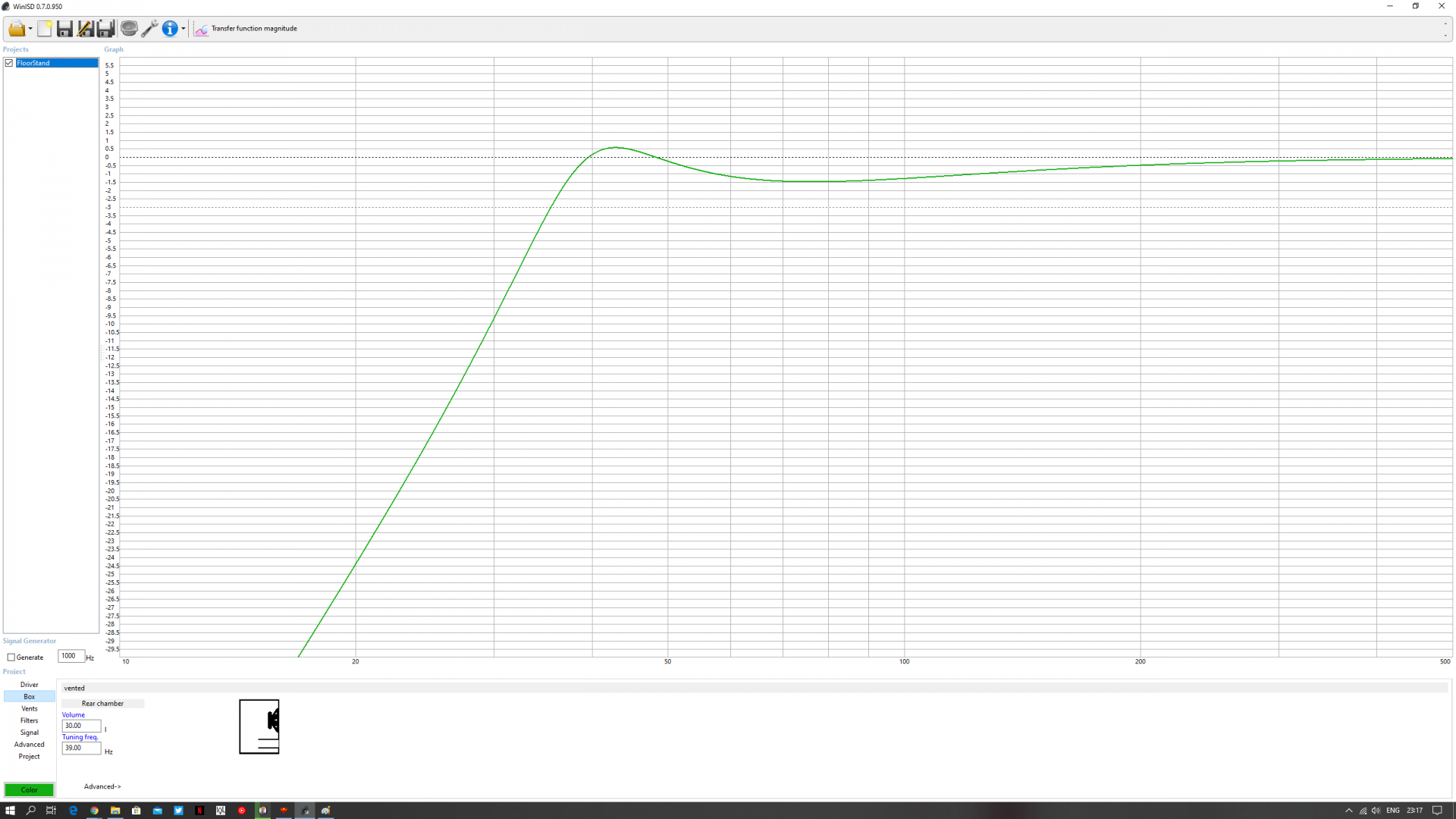

To κουτί βάση του winisd



30 λίτρα με συντονισμό στα 39hz (δείχνει το μεγάφωνο να μπορεί να πέσει χαμηλά).

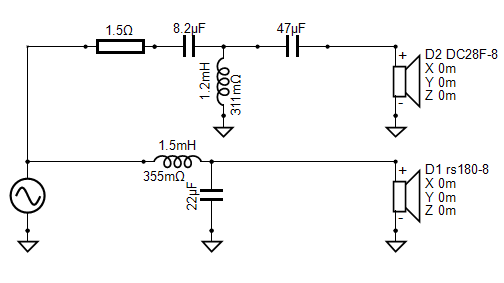

Για το crossover εχώ φτιάξει το παρακάτω σχέδιο και δείχνει τουλάχιστον στο πρόγραμμα να μπορεί να παίξει αρκετά ο ικανοποιητικά





Πως το βρίσκεται το αρχικό πλάνο?

Ευχαριστώ πολύ εκ των προτέρων



[zakman35]

Looks good.

πριν αγοράσεις τα εξαρτήματα του κρος, φρόντισε να κάνεις το ίδιο simulation με τις μετρήσεις από τις πραγματικές μονάδες επάνω στις μπάφλες που θα χρησιμοποιήσεις.



[billysvrs]

δυστυχώς δεν κατανόησα ακριβώς τι μου είπες

εννοείς να πάρω μετρήσεις με μικρόφωνο απο τα μεγάφωνα ενω τα έχω τοποθετήσει πάνω στη μπάφλα.?



[PeterMeni]

Αυτό ακριβώς εννοεί και είναι ο μόνος ασφαλής τρόπος κατασκευής κροσόβερ.
Το κύκλωμα του woofer δείχνει ΟΚ, αν και τα 22 mF του πυκνωτή σίγουρα είναι υπερβολικά. Θα έλεγα πως 15 θα είναι ΟΚ.
Το κύκλωμα του tweeter είναι αλλού για αλλού. Δεν υπάρχει σε <<τρίτης τάξης>> κύκλωμα 47 mf ο δεύτερος πυκνωτής μετά από 8,2, ούτε πηνίο 1,2 mH.



[billysvrs]

Μάλιστα ευχαριστώ πολύ για τις συμβουλές. θα κοιτάξω να διορθώσω το κύκλωμα και θα επανέλθω.

Δυστυχώς δεν υπάρχει μικρόφωνο μετρήσεων. Οπότε ούτε πριν ούτε μετά θα μπορέσω να δω τι πραγματικά γίνεται.

Και στο πρώτο ηχείο που έφτιαξα δεν έχουν παρθεί μετρήσεις απλά στα αυτιά μου ακούγεται πολύ καλά όπως επίσης και σε όποιον το άκουσε. Κακώς θα μου πεις απλά δεν υπάρχει μικρόφωνο και δύσκολα θα καταφέρω να αποκτήσω.



[billysvrs]

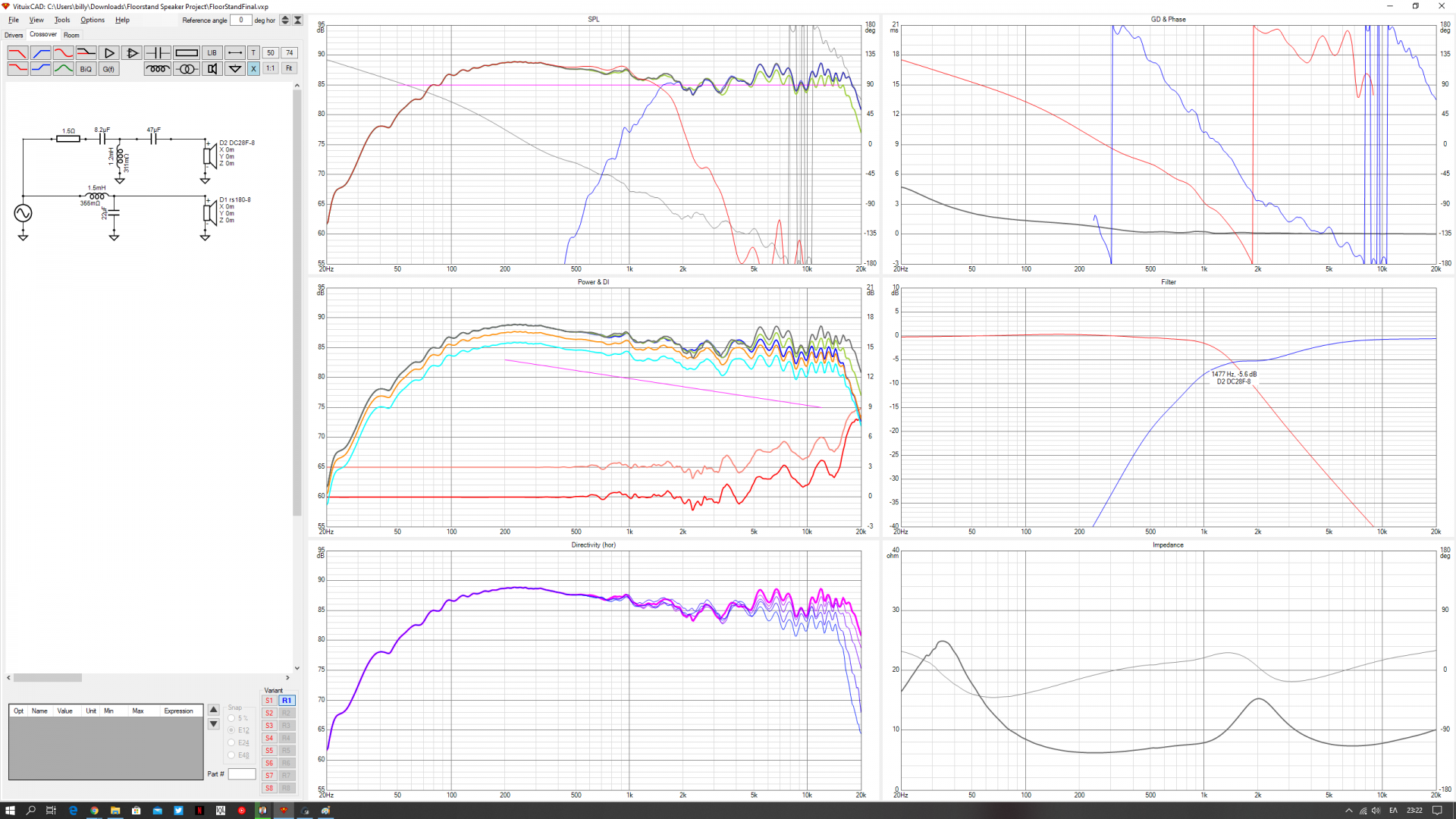

ενα νεο σχέδιο που μάλλον είναι πιο σωστό απο το προηγούμενο, κατάλαβα κάποια λάθη που είχα κάνει.



[PeterMeni]

Δεύτερης τάξης παντού. Στο midwoofer πηνίο 1,5mH με πυκνωτή 12-15 μF, με το πρόβλημα του midwoofer από τους 7 KHz έως τους 15 KHz να είναι έντονο και να χρειάζεται πολύ <<κόψιμο>>. Στο tweeter πυκνωτή 5,6 μF με πηνίο 0,3 mH. Αντίσταση στο tweeter σίγουρα 3,3 Ωμ και το βλέπεις για παραπάνω.

Μαντεύω μεν, αλλά θα έλεγα πως έχω καλύτερα ποσοστά <<σωστότερης>> μαντεψιάς σε σχέση με το πρόγραμμα.



[billysvrs]

Δεύτερης τάξης παντού. Στο midwoofer πηνίο 1,5mH με πυκνωτή 12-15 μF, με το πρόβλημα του midwoofer από τους 7 KHz έως τους 15 KHz να είναι έντονο και να χρειάζεται πολύ <<κόψιμο>>. Στο tweeter πυκνωτή 5,6 μF με πηνίο 0,3 mH. Αντίσταση στο tweeter σίγουρα 3,3 Ωμ και το βλέπεις για παραπάνω.

Μαντεύω μεν, αλλά θα έλεγα πως έχω καλύτερα ποσοστά <<σωστότερης>> μαντεψιάς σε σχέση με το πρόγραμμα.

Σε ευχαριστώ πολύ για την απάντηση σου. Δουλεύω τώρα πάνω σε αυτό που μου προτείνεις πιο πάνω.

Να κάνω μια χαζή ερώτηση. Αν αντιστρέψω την πολικότητα του tweeter παίρνω καλύτερα αποτελέσματα στο simulator. Στην πράξη όμως τι πραγματικά συμβαίνει?



[billysvrs]

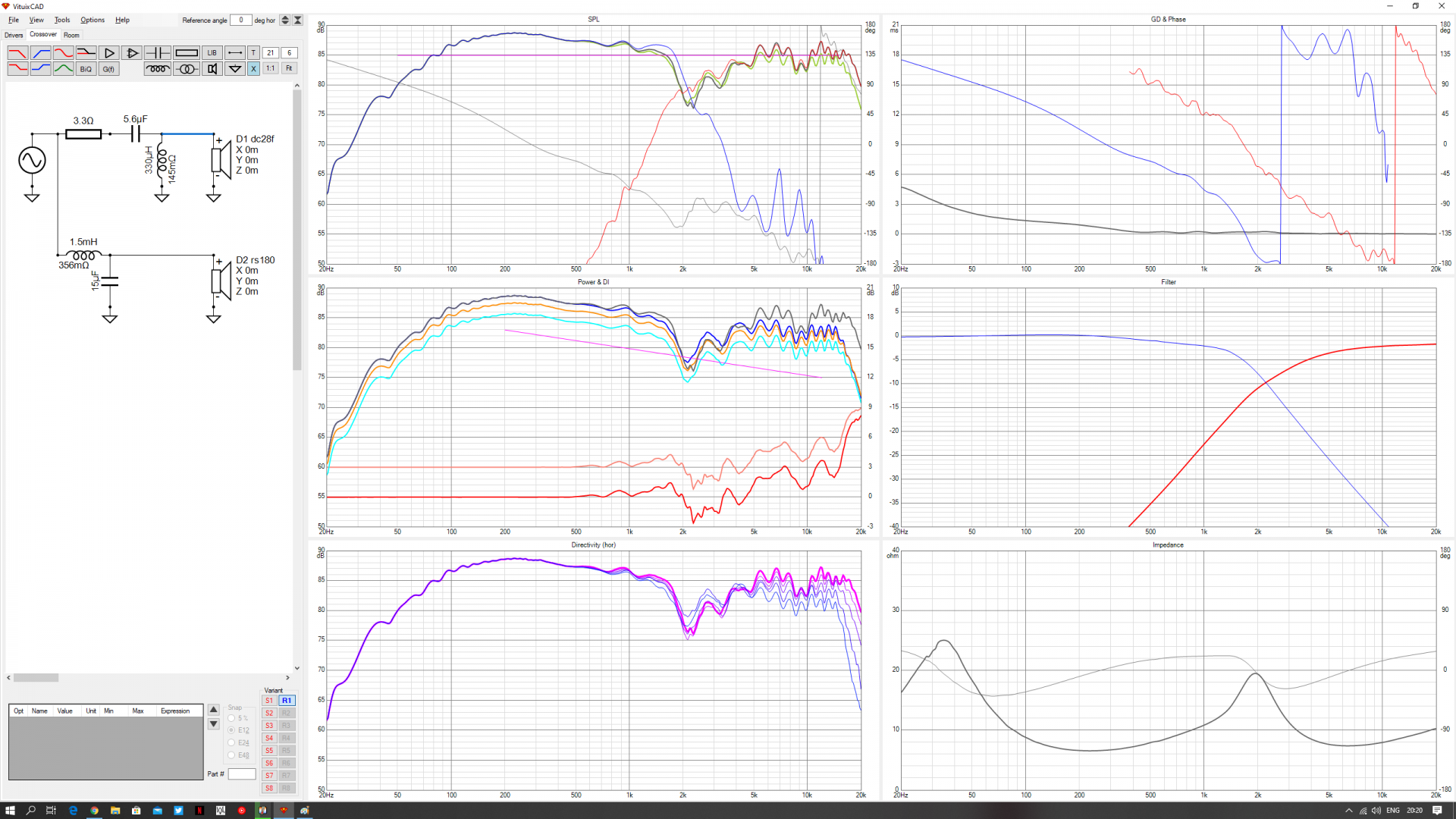

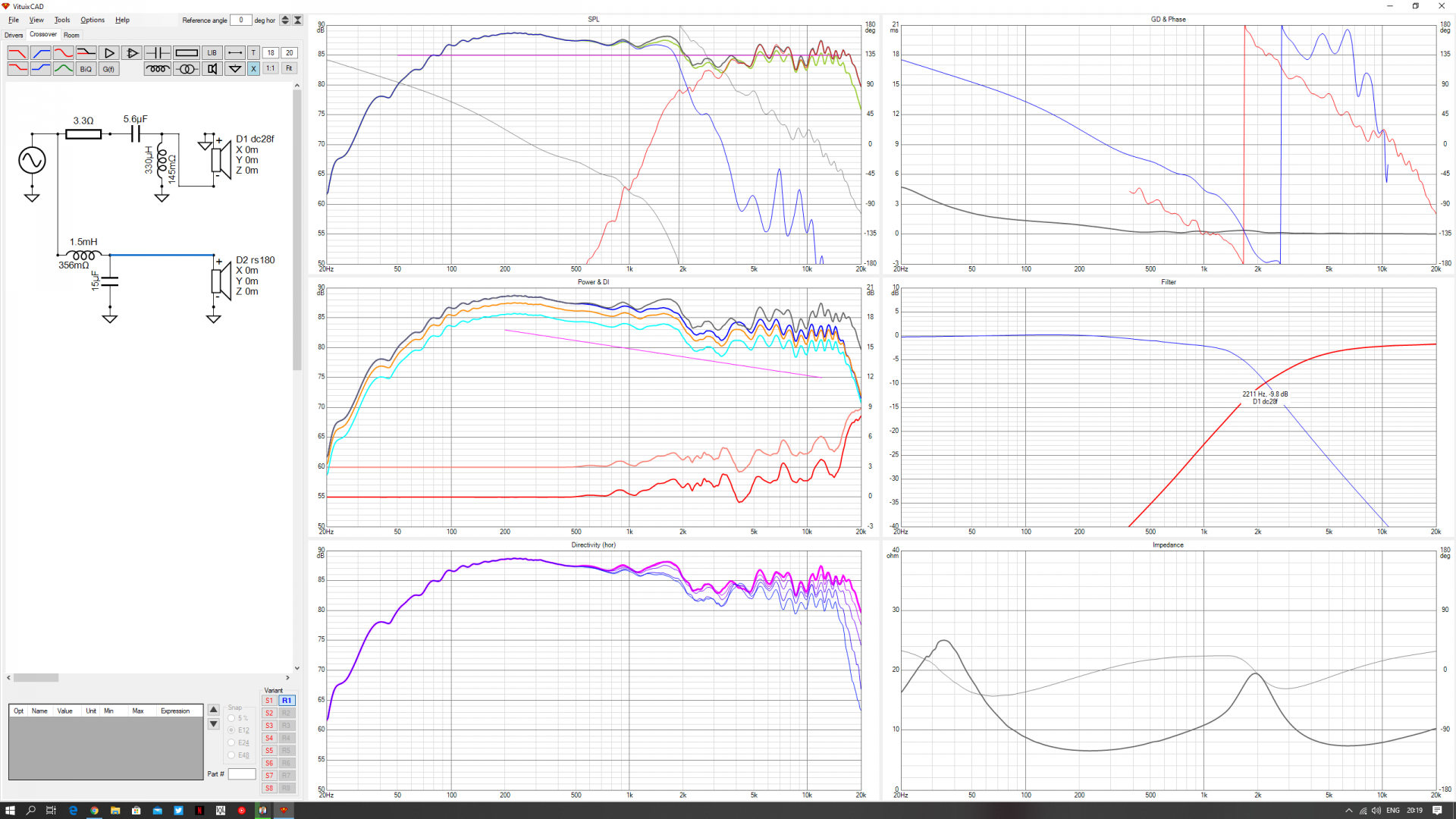

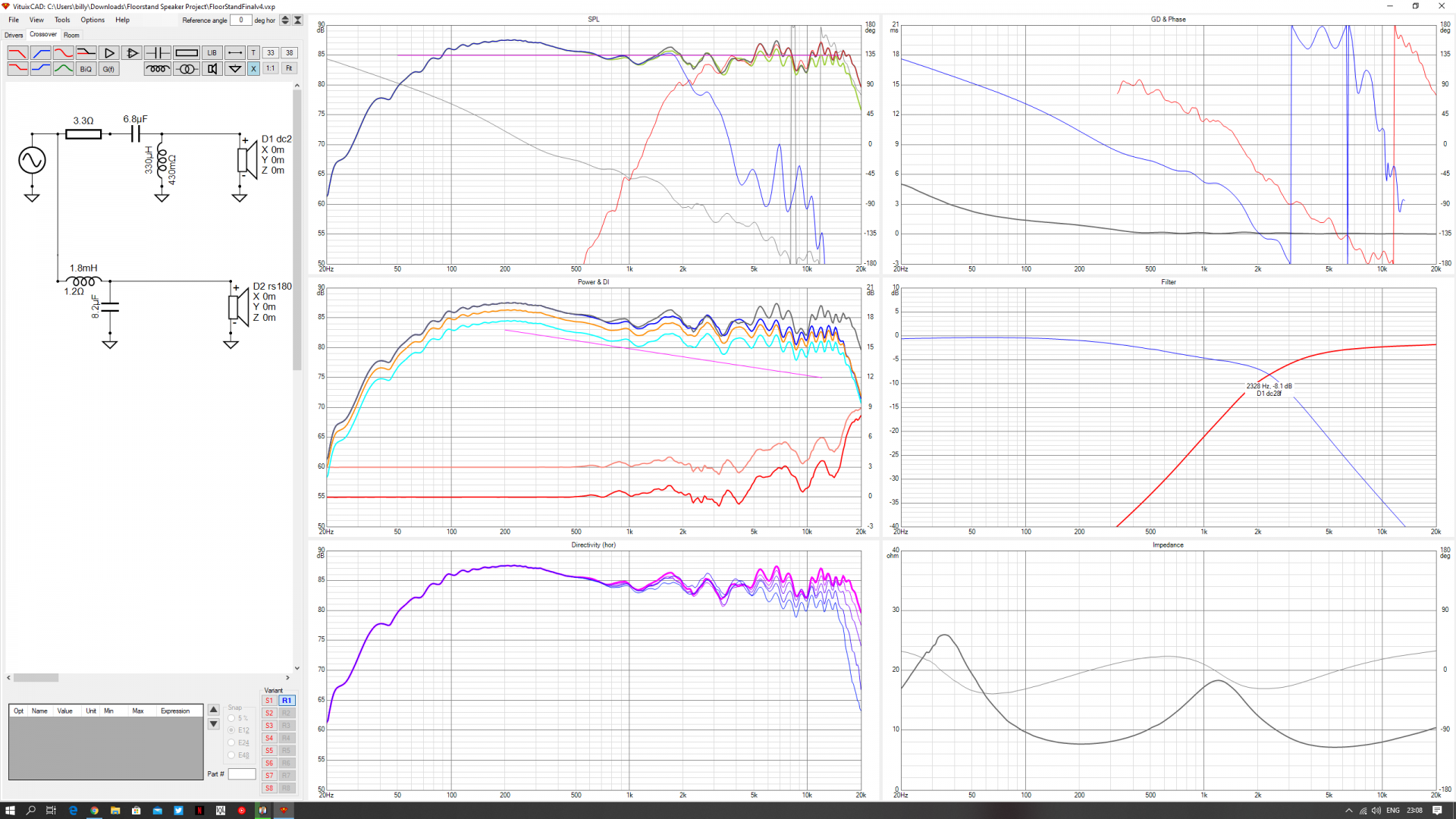

Για του λόγου το αληθές παραθέτω τα screenshots.



[PeterMeni]

Δεν αντιστρέφεις πολικότητα στο tweeter στη δεύτερη τάξη.



[billysvrs]

ok i got it.

Κάποια στιγμή είχα διαβάσει για αυτό αλλά μάλλον είναι για πρώτης τάξης.

Τώρα προσπαθώ να φτιάξω λίγο την καμπύλη εκεί στα 2 khz που κάνει μια βουτιά.



[PeterMeni]

Αυτό που βγάζει το πρόγραμμα δεν έχει και πολύ σχέση με το τι πραγματικά συμβαίνει.



[billysvrs]

Αυτό που βγάζει το πρόγραμμα δεν έχει και πολύ σχέση με το τι πραγματικά συμβαίνει.

Ναι αυτό το κατανοώ αλλά και χωρίς αυτό δεν γίνεται διότι διαφορετικά δεν θα έχω εναν μπούσουλα να δω πως αντιδρούν τα υλικά που προσθέτω με τα μεγάφωνα.

Πάντως η συμβουλή σου δουλεύει ακόμα και στο πρόγραμμα.

Έτοιμος είναι να τα παραγγείλω τα πράγματα, έτσι ψάχνομαι λίγο παραπάνω διότι σχεδόν με τα ίδια λεφτά αγοράζω έτοιμες κολώνες. Άλλα σας την χαρά της δημιουργίας δεν έχει.



[billysvrs]

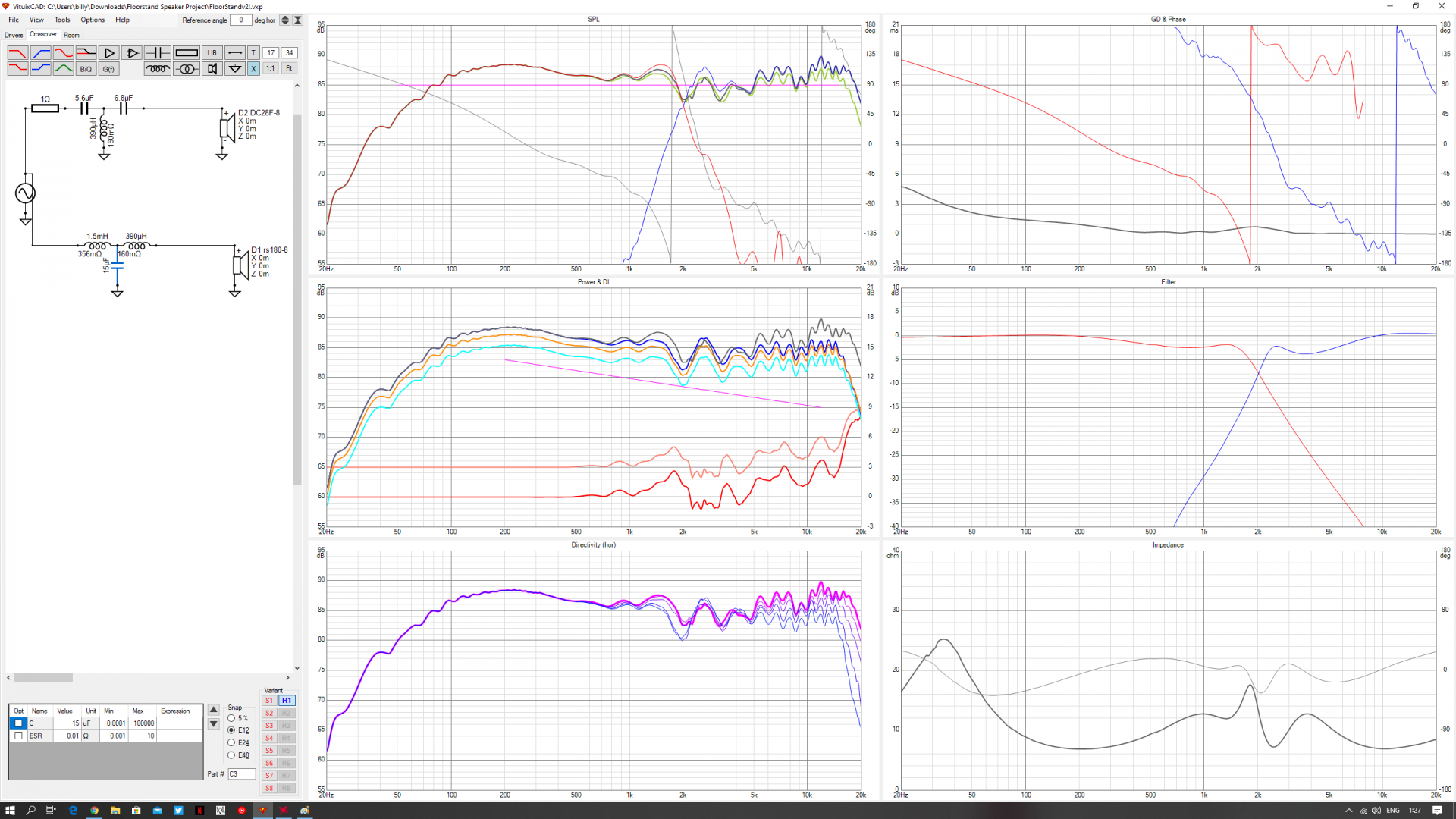

Με τα πολλά νομίζω το βελτίωσα καπώς τουλάχιστον στο simulator.

Τώρα μένει να παραγγείλω τα πράγματα



[PeterMeni]

Ο πυκνωτής των 8,2 παράλληλα στο woofer είναι μικρός. Το ελάχιστο 10 και καλύτερα να πας σε 12.
Επίσης στο tweeter είναι πολλά τα 6,8 για 8 Ωμ. Θα βάλεις 5,6 mF.



[billysvrs]

Καλησπέρα σε όλη την παρέα.

Υστερα απο πολύ σκέψη και μια συζήτηση που είχα με έναν φίλο άλλαξαν οι επιλογές μου όμως όχι το Project .

Αλλαγή σχεδίων στα υλικά που χρησιμοποιήθηκαν.

Επισκέφτηκα γνωστό μαγαζί στην Αθήνα και ψώνισα τα παρακάτω:

Midbass: Visaton W 170 S - 8 Ohm
Tweteer: Visaton Sc 10 N

Κατασκευάστηκε καμπίνα 30 λίτρων συντονισμένη στα 39Hz απο 19mm MDF και το crossαρισμα έγινε στα 2,3kHz

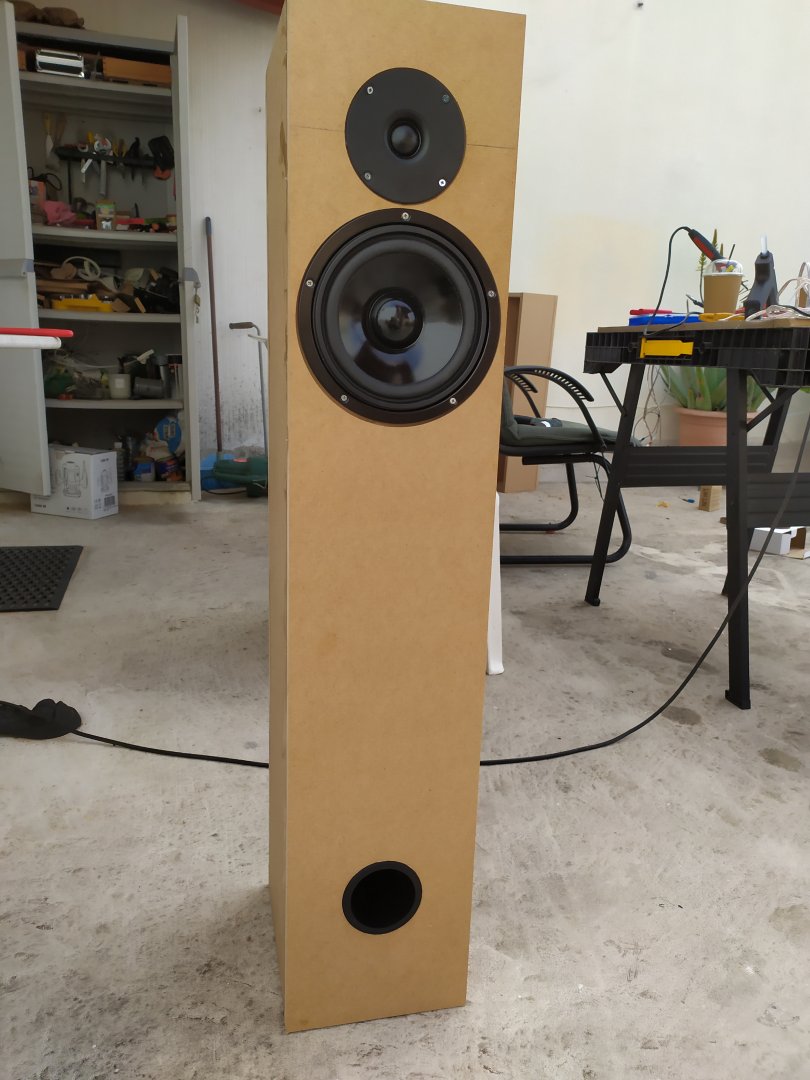

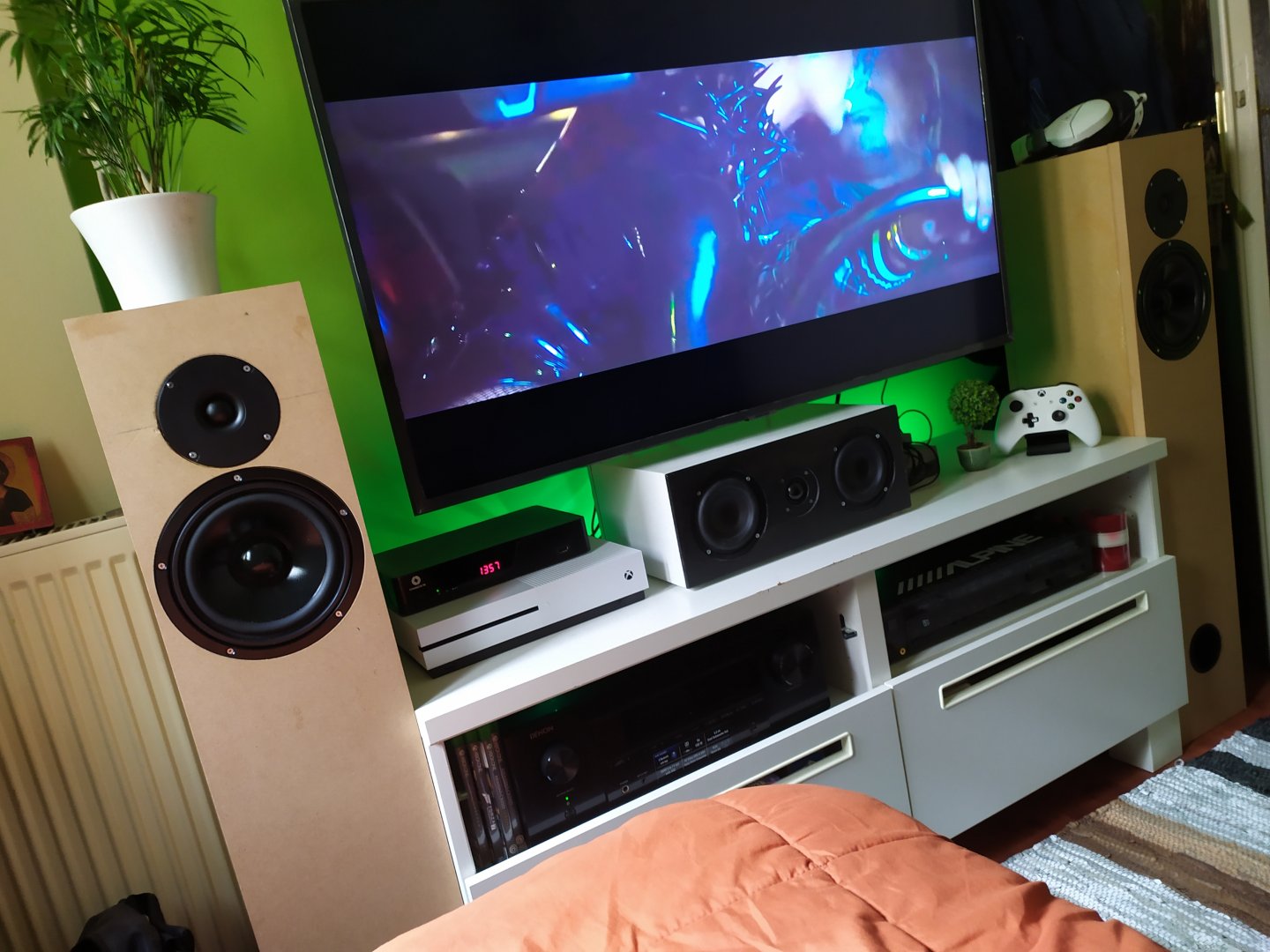

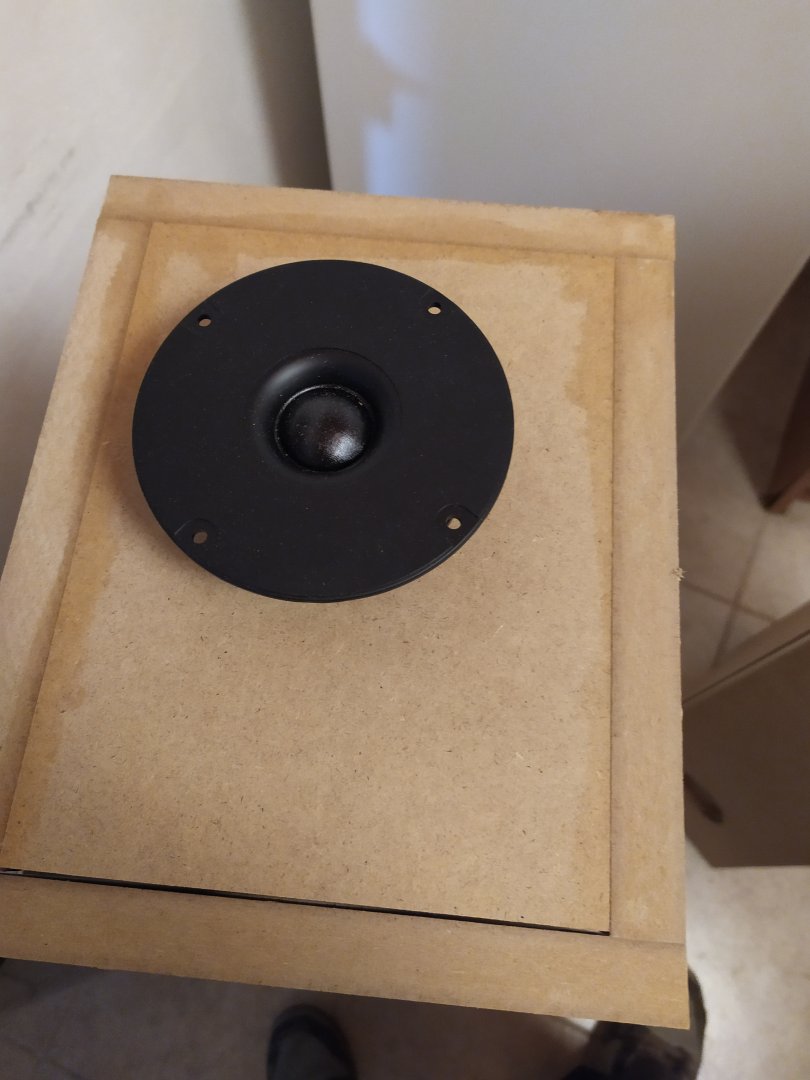

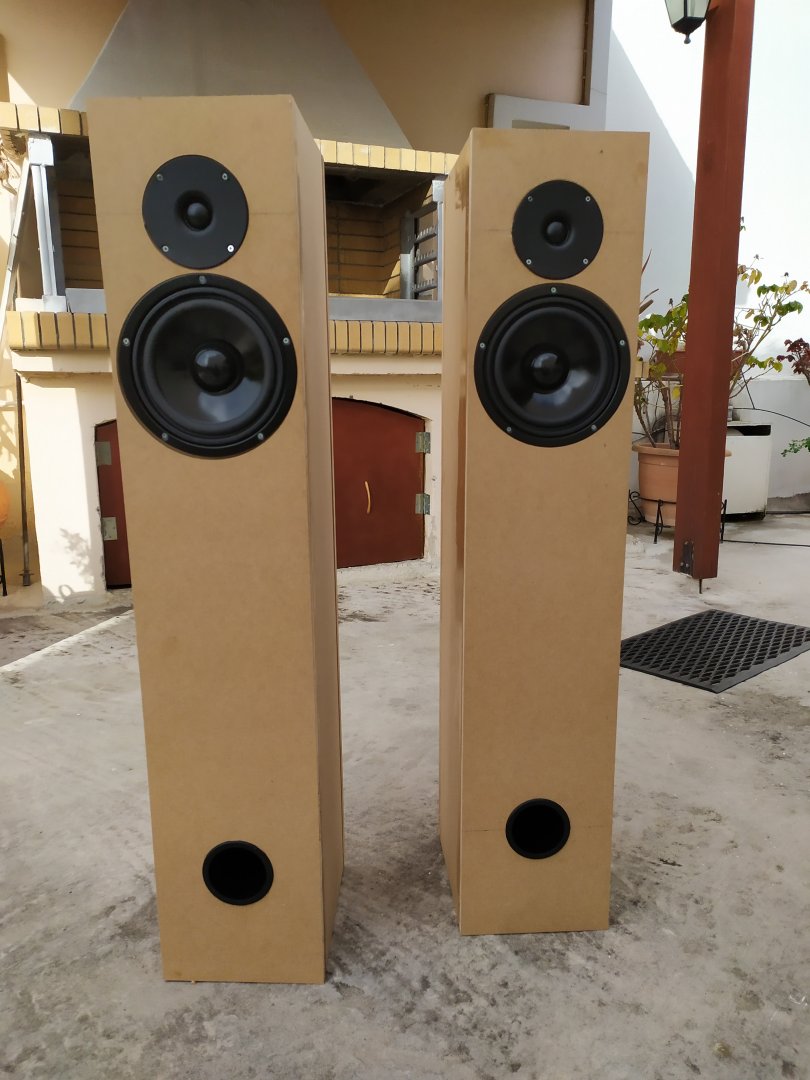

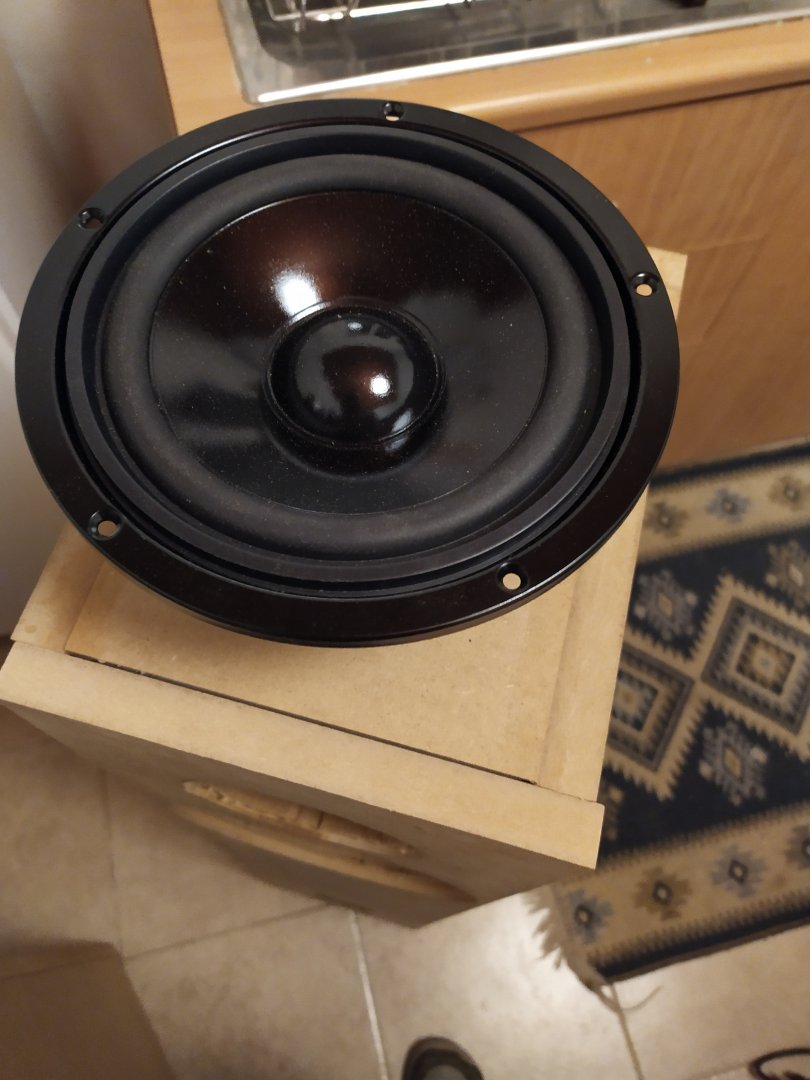

Σας παραθέτω και κάποιες φωτογραφίες από την κατασκευή η οποία δεν έχει τελειώσει ακόμα, απλά τα έχω συνδέση να δούμε τι έχουμε κάνει

Θα ήθελα να σας ευχαριστήσω όλους για τον χρόνο σας και τις απαντήσεις σας



[PeterMeni]

Παρατήρηση πρώτη... Το visaton ναι μεν πηγαίνει καλύτερα ψηλά αλλά είναι εντελώς αναίσθητο, με αποτέλεσμα η ευαισθησία του ηχείου σου να πάει γύρω στα 83 db.
δεύτερη... Η συχνότητα κρος πρέπει, βάση των χαρακτηριστικών του tweeter (Fs 1700), να ανέβει τουλάχιστον στους 3,5 KHz.
Τρίτη... ναι μεν η Visaton μιλάει για καμπίνα 30 λίτρων, αλλά δεν αναφέρει πουθενά την απόκριση.
Για βάλε τα χαρακτηριστικά του μεγαφώνου σε ένα calculator και δες τι συμβαίνει. Με Qts 0.52 και 36 λίτρα Vas η ιδανική καμπίνα βγαίνει σίγουρα πολύ μεγαλύτερη από 30 και 40 λίτρα.
Θα έχεις μια έντονη κορύφωση από 70-90 κύκλους.
Δεν έκατσα να το υπολογίσω ακριβώς, αλλά εμπειρικά αυτό θα γίνεται.



[billysvrs]

καλησπέρα ευχαριστώ πολύ για την απάντηση

1. Όντως για την ευαισθησία το παρατήρησα ότι είναι χαμηλή και θέλει γκάζι από τον ενισχυτή για να παίξει αλλά πίστεψε με παίζει πολύ γλυκά
2. Στο κροσσάρισμα έκανα αναγραμματισμό 3,2kHz είναι η συχνότητα που παίζει
3. Στο επίσημο site (https://www.visaton.de/en/products/drivers/woofers/w-170-s-8-ohm) δίνει για 30 λίτρα συντονισμό στους 39 κύκλους όντως το έβαλα και στο winIsd και μου βγάζει αυτήν την κορύφωση κάτι όμως το οποίο δεν γίνεται ενοχλητικό μπορεί να φταίει ο χώρος μου που έχουν τοποθετηθεί. Δεν μπουμάρει τόσο όσο φαίνεται στο calculator



[PeterMeni]

Δεν αντιλέγω πως η αυξημένη στάθμη στην περιοχή γύρω από τους 70-100 κύκλους, όπου βγαίνει αυξημένος όγκος της μπότας αλλά και του μπάσου, είναι <<πιασάρικη>> και δημιουργεί ευχαρίστηση.
Απλά δεν είναι ότι καλύτερο, ιδίως αν τύχει και συμπέσει και με ιδιορυθμό του χώρου.
Μάλιστα δεν είναι λίγα τα εμπορικά ηχεία που έχουν αντίστοιχο κούρδισμα. Οι πλειοψηφία τους αδυνατεί να κατέβει χαμηλότερα και με αυτή τη <<ρύθμιση>> δίνουν αίσθηση στα χαμηλά.
Από τη στιγμή που σου αρέσει το αποτέλεσμα, και δεν κυνηγάς αίσθηση μόνιτορ, όλα καλά!



[billysvrs]

Συμφωνώ ούτως ή αλλιώς ο στόχος μου ήταν να παίξουν πιο πολύ για ταινίες.

Επίσης γύρισα σε Large τα μεγάφωνα από small να παίζουν full range και τα πάνε μια χαρά. Επίσης ρύθμισα το sub μόνο LFE (χωρίς τα main ) και κόπηκε και ένα ενοχλητικό μπουμάρισμα που υπήρχε στο δωμάτιο των 9 τετραγωνικών που είναι τα ηχεία.
