HDMI - Χρησιμες πληροφοριες

[oppohellas]

HDMI : εχθρος η φιλος ?
Οπως και να το βλεπετε, ηρθε για να μεινει, να μας χαρισει ευκολιες αλλα και να μας κανει αρκετες φορες τη ζωη δυσκολη.

Παρακατω θα βρειτε μερικες πληροφοριες και οδηγιες , που ισως πολλοι απο σας δεν γνωριζετε.

1. Πρωτο και κυριο : ποτε δεν βγαζουμε ( η βαζουμε ) το καλωδιο HDMI σε μια συσκευη που ειναι σε λειτουργια. Το καλωδιο μεταφερει ενα μικρο ρευμα που ομως ειναι ικανο να προκαλεσει βλαβη σε καποια απο τις 2 συσκευες με τις οποιες συνδεεται.

2. HDMI / HDCP Handshake και προβληματα χρονισμου των συσκευων.
Τι ειναι και πως μπορουμε να το αποφυγουμε .

Τι ειναι το HDCP ? Αλλος ενας κωδικας που ευθυνεται για το προβλημα αυτο.
Αναλυτικα εδω
Handshake το λεει η ιδια η λεξη μεταφορικα. Δυο η και περισσοτερες συσκευες που συνδεονται με HDMI, οταν ανοιγουν, κανουν χειραψια, δηλαδη αναταλλασουν ενα κωδικα αναγνωρισης-πιστοποιησης-προστασιας κλπ κλπ ( μας σπανε τα νευρα για 10" ) και μετα μας δεινουν ηχο και εικονα.

Δεν μπορουμε να το αποφυγουμε αλλα να το μετριασουμε ακολουθοντας μια συγκεκριμενη διαδικασια ανοιγματος των συσκευων μας.
Η διαδικασια ανοιγματος των συσκευων πρεπει να ειναι αντιθετη απο τη ροη του σηματος.
Δηλαδη : προβολεας η τηλεοραση - ενισχυτης - πηγη.
Και οχι μονο.
Πρεπει να περιμενουμε μεχρι οι συσκευες να ειναι ετοιμες για χρηση. Δηλαδη να ειναι ετοιμες για χειραψια.
Επισης καλο ειναι να εχουμε δηλωσει τη θυρα HDMI που θα δουλεψουμε.

Στο player τελος, καλο ειναι να εχουμε δηλωσει σταθερη αναλυση πχ 1080p και οχι auto. Με τα 1080p δεν αφηνουμε το player να αρχισει τις χειραψιες με τη τηλεοραση , αν αυτη δεχεται την αναλυση η οχι.
Με τις καταλληλες ρυθμισεις αυτα μπορουμε να τα γλυτωσουμε.

Εκεινα που δεν γλυτωνουμε ειναι οι διαφορες αναλυσης που υπαρχουν στο δισκο απο την ωρα που θα μπει στο player και μεχρι να αρχισει η ταινια.
Μονο η ταινια αυτη καθ εαυτη ειναι στα 1080p.
Ακριβως το ιδιο γινεται και με τον ηχο.

Θα εμπλουτιζω τη λιστα οταν εχω κατι νεο και χρησιμο.



[Pleo]

1. Πρωτο και κυριο : ποτε δεν βγαζουμε ( η βαζουμε ) το καλωδιο HDMI σε μια συσκευη που ειναι σε λειτουργια. Το καλωδιο μεταφερει ενα μικρο ρευμα που ομως ειναι ικανο να προκαλεσει βλαβη σε καποια απο τις 2 συσκευες με τις οποιες συνδεεται.

Ακριβώς! Έχω κάψει ολόκληρη την πλακέτα HDMI ενός DVD με αυτόν τον τρόπο. Βιασύνη.

Επίσης, πολλές συσκευές δεν έχουν διακόπτη οff επάνω τους αλλά μόνο standby. Και εκεί χρειάζεται προσοχή. Καλύτερα βγάλσιμο από την πρίζα τελείως, σύνδεση καλωδίου και ξανά στην πρίζα.



[argi]

Απάντηση: Re: HDMI - Χρησιμες πληροφοριες

βοναπαρτη (ναπολεων) ή εισαι πολυ γρουσουζης
ή εγω πολυ τυχερος
6 χρονια 5 προβολεις και κανεiς δεν μου καηκε.
Απλα μια απο τις δυο συσκευες την εκλεινα .Και τραβαγα το καλωδιο.
Τοση τυχη ρε λεων ? δεν επαιζα κανα τζοκερ , να αλλαξω τον σαπιοπιονερο με ενα cary



[gkontoletas]

Απάντηση: HDMI - Χρησιμες πληροφοριες

Αν θυμάμαι καλά στις προδιαγραφές του HDMI υπάρχει και η δυνατότητα του hot-plug.

Both HDMI receiver and HDMI transceiver ICs are manufactured in processes with deep
sub-micron feature sizes. These sensitive sub-micron CMOS processes typically provide
a limited 2 kV ESD protection according to the Human Body Model (HBM, MIL-883E
method 3015.7/JESD22-A114-D) standard in order to provide protection during the
manufacturing and assembly process. An end-user application such as a TV or Set Top
Box (STB) encounters a high risk of ESD damage, which is specifically high for Hot-Plug
interfaces such as HDMI. In these Hot-Plug interfaces, the consumer can plug or unplug
cables while the application is running. Furthermore, most manufacturers seek to get
certain consumer electronics certificates (e.g. CE norm), which do require high-level ESD
protection according to the IEC 61000-4-2 standard.

NXP semiconductors HDMI/DVI interface protection pdf file

Από το παραπάνω απόσπασμα εγώ καταλαβαίνω ότι, η βλάβη που θα προκύψει από την χρήση της hot-plug δυνατότητας συσκευών με HDMI βαραίνει σχεδόν αποκλειστικά τους κατασκευαστές τους.



[oppohellas]

Re: Απάντηση: HDMI - Χρησιμες πληροφοριες

Αν θυμάμαι καλά στις προδιαγραφές του HDMI υπάρχει και η δυνατότητα του hot-plug.

Και βεβαια την εχει :

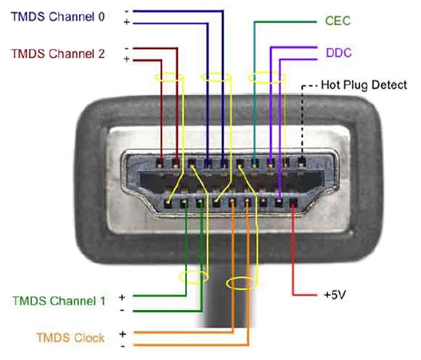

Ειναι το pin 19.
Pin 19 is the Hot Plug Detect, dedicated to monitoring power up/down and plug/unplug events.

Περα απο αυτο, τα HDMI ports ειναι ευαισθητα στα ηλεκτροστατικα φορτια ( βλεπε ESD : Electrostatic Discharge (ESD) damage ).
Ενα τετοιο φορτιο μπορει να καταστρεψει τα ICs της πλακετας που εχει τα HDMI ports.
Μια μορφη προστασιας ειναι τα UPS ( online ).
Στις νεες συσκευες που χρησιμοποιουν ICs sub micron geometry ( ακομα πιο ευαισθητα στο ESD ), υπαρχει ενα κυκλωμα προστασιας : ESD protection.

Ποιος εκτος του κατασκευαστη, μπορει να σε πληροφορησει οτι η συσκευη σου διαθετει τετοιο κυκλωμα προστασιας ?
Να μη ξεχναμε επισης οτι τα HDMI ports βρισκονται συνηθως πανω στη μητρικη πλακετα ( ενος player πχ ), αρα σε περιπτωση βλαβης προκειται για το ακριβοτερο ανταλλακτικο. Το οποιο σε πολλες περιπτωσεις δεν αντικαθισταται παρα μονο απο τη μαμα εταιρεια καθως απαιτουνται ειδικα εργαλεια hardware / software.
Στους ενισχυτες ( οχι ολους ) ειναι ξεχωριστη πλακετα, αλλα παραμενει σε υψηλο κοστος λογω της ιδιαιτεροτητας της. ( οπως ειπα δεν ειναι πονοκεφαλος μονο για το χρηστη αλλα και για τον κατασκευαστη. Προσφατα ειδαμε εταιριες να αποσυρουν μηχανηματα και ο λογος ηταν αυτη η πλακετα. )

Αφου υπαρχει θεματακι, δεν ειναι τιποτα να κλεινουμε τη συσκευη πριν βαλουμε η βγαλουμε το καλωδιο. Εξ αλλου το φαινομενο δεν ειναι κατι καινουργιο.
Κανενας δεν αλλαζει βισματα με τα μηχανηματα σε λειτουργια. Ενα pop απο τον ενισχυτη μπορει να στειλει το τουητερ αδιαβαστο η αν το σωμα αγγιξει τη γειωση ( η αντιθετα ) μπορει να προκαλεσει βλαβη στον ενισχυτη ( ειδικα σε phono stage ).
