Heavy Load: How Loudspeakers Torture Amplifiers

[Σπύρος Μπλάτσιος]

Heavy Load...

Δεν ξέρω πόσοι από εσάς διαβάσατε στο τελευταίο τεύχος (july 2007) του Stereophile το άρθρο Heavy Load. Ο Keith Howard βασισμένος σε μελέτες άλλων ερευνητών εξηγεί γιατί ένα ηχείο μπορεί να βασανίζει έναν ενισχυτή λόγω κακής φασικής συμπεριφοράς.

Υπάρχει μία πολύ ενδιαφέρουσα συζήτηση πάνω στο θέμα στο forum του stereophile: http://forum.stereophile.com/forum/showthreaded.php?Cat=0&Number=22951&page=0&vc=1



[Κώστας Φ.]

"Why, in loudspeaker reviews, is impedance measured (assuming that the magazine in question bothers to measure anything)? Generally, for one principal reason only: to establish whether the speaker presents an "easy" or a "difficult" load to its partnering amplifier. In the design context, much more information can be extracted from a graph of speaker impedance vs frequency—such as details of the bass alignment, and indications of internal or structural resonances that can be difficult to identify by acoustical measurements. But for a magazine audience, the principal interest in a loudspeaker's load impedance lies in gaining some indication of its compatibility with a given amplifier. So you may be surprised to learn that conventional measurements of speaker impedance don't do a very good job of it....."

Η συνέχεια εδώ: Stereophile.com



[Σπύρος Μπλάτσιος]

Απάντηση: Heavy Load: How Loudspeakers Torture Amplifiers

Συγχωνεύθηκαν...



[Σπύρος Μπλάτσιος]

Απάντηση: Heavy Load: How Loudspeakers Torture Amplifiers

Βασικά ο συγγραφέας του άρθρου προτείνει έναν διαφορετικό τρόπο μέτρησης του φορτίου μίας συσκευής. Αντί των πλέον γνωστών διαγραμμάτων εμπέδησης και φάσης χρησιμοποιεί ένα διάγραμμα της ισοδύναμης ωμικής αντίστασης του φορτίου(EPDR). Δηλαδή αντικαθιστά την εμπέδηση και την φάση με το ισοδύναμο ωμικό φορτίο που θα έβλέπε ο ενισχυτής.

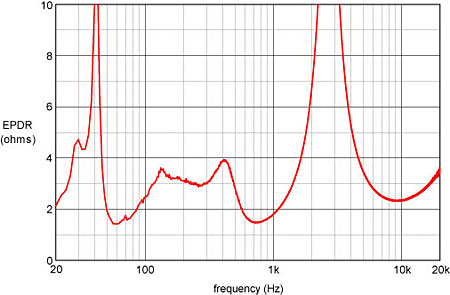

Για παράδειγμα στο διάγραμμα αυτό για το B&W 802D:

Φαίνεται καθαρά ότι η ισοδύναμη ωμική αντίσταση (EPDR) πέφτει κάτω από τα 2 ohm!!!

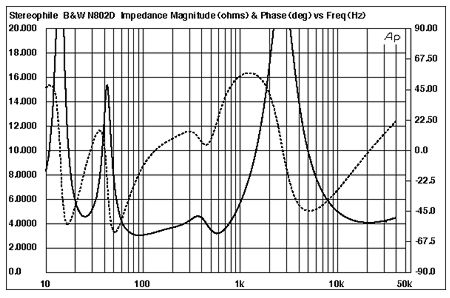

Στο αντίστοιχο διάγραμμα εμπέδησης-φάσης κάτι τέτοιο δεν γίνεται αισθητό.



[Σπύρος Μπλάτσιος]

Απάντηση: Heavy Load: How Loudspeakers Torture Amplifiers

Είναι αν μη τι άλλο ένας πάρα πολύ χρήσιμος τρόπος υπολογισμού του φορτίου που σίγουρα βοηθάει τον αγοραστή περισσότερο στο να αξιολογήσει το φορτίο του ηχείου που θέλει να αγοράσει και σίγουρα τον σώζει από πειραματισμούς σε σχέση με τα ενισχυτικά του.

Μετά από ένα τέτοιο διάγραμμα γίνεται π.χ. προφανές ότι τα ηχεία αυτά (802D) για να παίξουν σωστά χρειάζονται ικανότατους ενισχυτές που μπορούν να φτάνουν μέχρι τα 2ohm φορτίο χωρίς να ενεργοποιούνται προστασίες, ενώ ταυτόχρονα θα πρέπει να μπορούν να αποδίδουν ικανοποιητικά ισχύ σε τόσο χαμηλό φορτίο.

(ας μην ξεχνάμε κιόλας ότι οι μετρήσεις ισχύος των ενισχυτών γίνονται με καθαρά ωμικά φορτία)



[Δημήτρης Θ.]

Απάντηση: Heavy Load: How Loudspeakers Torture Amplifiers

ΓΜΤ, κι έλεγα να πάρω κάτι ενισχυτές 1 Watt για να το παίξω ......
Με 2 Watt κάτι θα κάνω :crazy_3: :crazy_3: :crazy_3:



[Costas Coyias]

Δεν συμφωνώ με αυτήν τη μέθοδο. Μπορεί να είναι κατάλληλη για να βοηθήσει μαθητές που δεν έχουν διδαχθεί ποτέ εναλλασσόμενο ρεύμα, αλλά, μέχρι εκεί...



[Σπύρος Μπλάτσιος]

Απάντηση: Re: Heavy Load: How Loudspeakers Torture Amplifiers

Δεν συμφωνώ με αυτήν τη μέθοδο. Μπορεί να είναι κατάλληλη για να βοηθήσει μαθητές που δεν έχουν διδαχθεί ποτέ εναλλασσόμενο ρεύμα, αλλά, μέχρι εκεί...

Δυστυχώς όμως Κώστα η πλειονότητα των καταναλωτών είναι σε αυτή την κατηγορία. Άσε που με τα "ταμπελάκια" που μπαίνουν πίσω από τα ηχεία και όπου ο κάθε κατασκευαστής γράφει ότι του κατέβει, η κατάσταση γίνεται ακόμη πιο περίπλοκη. Οπότε καλύτερα έτσι για να καταλαβαίνουν όλοι τι συμβαίνει...
