Hi pass filters on qsc amplifiers

[SOCO]

Θελω να αλλαξω τα φιλτρα στον ΙSA -450 QSC amplifier στο dip switch selector που βρισκεται στο πισω μερος των εισοδων.

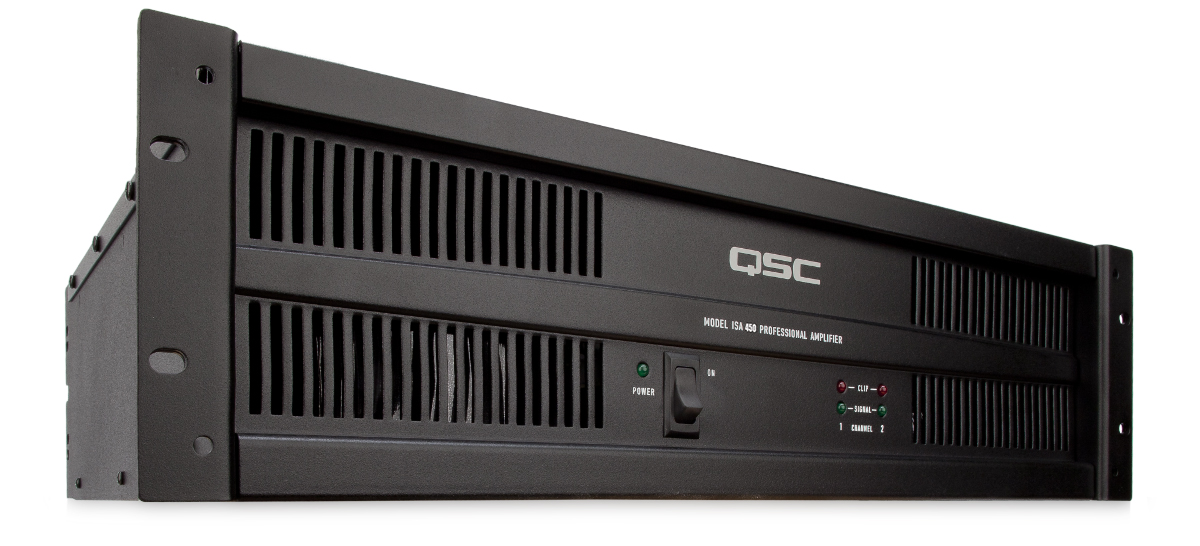

ISA450

ISA450 power amplifier from QSC, is a rugged, cost-effective power solution for cinema and permanently installed sound systems

www.qsc.com

Αυτα ειναι 30-70 hz και θελω να τα κανω 40-50 hz. πιθανων και 30-40 εαν παιρνει αλλαγη σε ταξη αποκοπης...
Στα σπεκς γραφει οτι ειναι 12db /oct.

QSC ISA 300Ti AMPLIFIER PARTS XLR jack DIP switch board for sale | eBay

Find great deals on eBay for QSC ISA 300Ti AMPLIFIER PARTS XLR jack DIP switch board. Shop with confidence.

www.ebay.ca

Εδω βλεπουμε απο παρομοια πλακετα με τα εξαρτηματα σε αλλον qsc amplifier.
Στο service manual βρηκα τιμες 4 πυκνωτων 470pf/50v πιθανων ειναι αυτες που βλεπουμε εδω (η παραπλησιες μιας και αλλοι ενισχυτες εχουν 30-50hz)
To ερωτημα ειναι το εξης: η υλοποιηση γινεται τελικα με παθητικα φιλτρα? και εαν ναι πως επιτυγχανεται 12db/oct ,με 2 πυκνωτες?(αντι δηλαδη ενος πυκνωτη-και ενος πηνιου ?
Το επομενο, εαν μπορω και ισχυει αυτο, μπορω εγω με τριτο πυκνωτη να κανω τριτης και ισως τεταρτης ταξης με ακομη εναν?
Και εν τελη , εαν δεν υπαρχει ενεργο κυκλωμα που μαλλον αυτο συμβαινει, σε τι τιμες και ισως καλυτερης ποιοτητας μπορω να μεταβω αλλαζοντας τους;



[PeterMeni]

Η πλακέτα που ανέβασες είναι μόνο η είσοδος του ενισχυτή, χωρίς κάποιο φίλτρο. Οι πυκνωτές που υπάρχουν σ'αυτή σχηματίζουν ένας στοιχειώδες φίλτρο για ραδιοσυχνότητες μόνο. Προφανώς το αναλογικό κύκλωμα ακολουθεί.
Τα 30 και 70 Hz είναι σταθερές τιμές ή μεταβάλουν σε όλες τις ενδιάμεσες τιμές;



[costas EAR]

Αν αυτό αναφέρεται ως υψιπερατο, τότε μάλλον έχει από ένα πυκνωτή σε σειρά με την θετική και αρνητική φάση κάθε καναλιού, 4 στο σύνολο.

Αυτό λογικά είναι φίλτρο 8 ντεσιμπέλ ανά οκταβα, και αναφέρει το σημείο που ισχύει η πτώση κατά 12 ντεσιμπέλ, δηλαδή σε 1,5 οκτάβα από το σημείο του φίλτρου.

Η τιμή της χωρητικότητας, εξαρτάται από τα χαρακτηριστικά του κυκλώματος. Παρόλα αυτά, μου φαίνεται πολύ χαμηλή τιμή χωρητικότητας για υψιπερατο, και όπως λέει ο πιτερμενης, μάλλον πρόκειται για χαμηλοπερατο φίλτρο, όχι υψιπερατο, δηλαδή είναι παράλληλα κι όχι εν σειρά οι πυκνωτές αυτοί, δηλαδή γειωνουν υψισυχνα παράσιτα.



[SOCO]

Είναι σταθερές τιμές.
Τα νουμερα είναι πολύ μικρά σε νάνο θα περίμενα τέτοια νούμερα, και αυτά εξαρτιουνται από τα ποσά kohm είναι η είσοδος του.... 10-20k. τελοςπαντων ειδα οτι υπαρχει μια καλωδιοταινια που οδηγει στην κατω αναποδη πλακετα του αλλου καναλιου που δεν εχω ορατη επαφη....
θα δω σε αλλα μηχανηματα της εταιριας απο φωτος μηπως βγαλω ακρη και εχουν τετοια σουιτς...

Elektrotanya for electronics experts

Electronics forum for electronics experts to repair defective appliance.

elektrotanya.com

μηπως βγαλετε ακρη...

high-pass-filter

λογω θεσης δε θα κανω μαλλον κατι ,και εχω αλλη μια ιδεα να δοκιμασω, οπως του Τροελ...

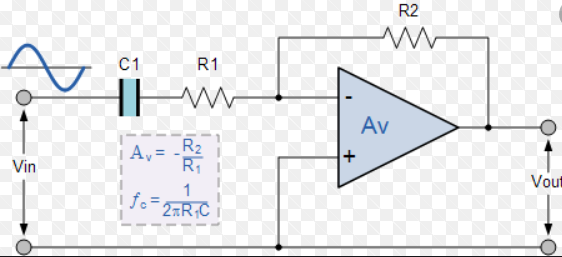

Ενω εχω ενεργοποιημενο τον επιλογεα στα 30 hz, μπορω να βαλω στη γραμμη αλλο ενα φιλτρο με πυκνωτη οπως δειχνει πανω στο λινκ για τα 40 hz? θα εχω πτωση τασης ? πως θα δουλεψει ως φιλτρο? η φασικη μετατοπιση πιστευω οτι μπορει να μαζευτει...

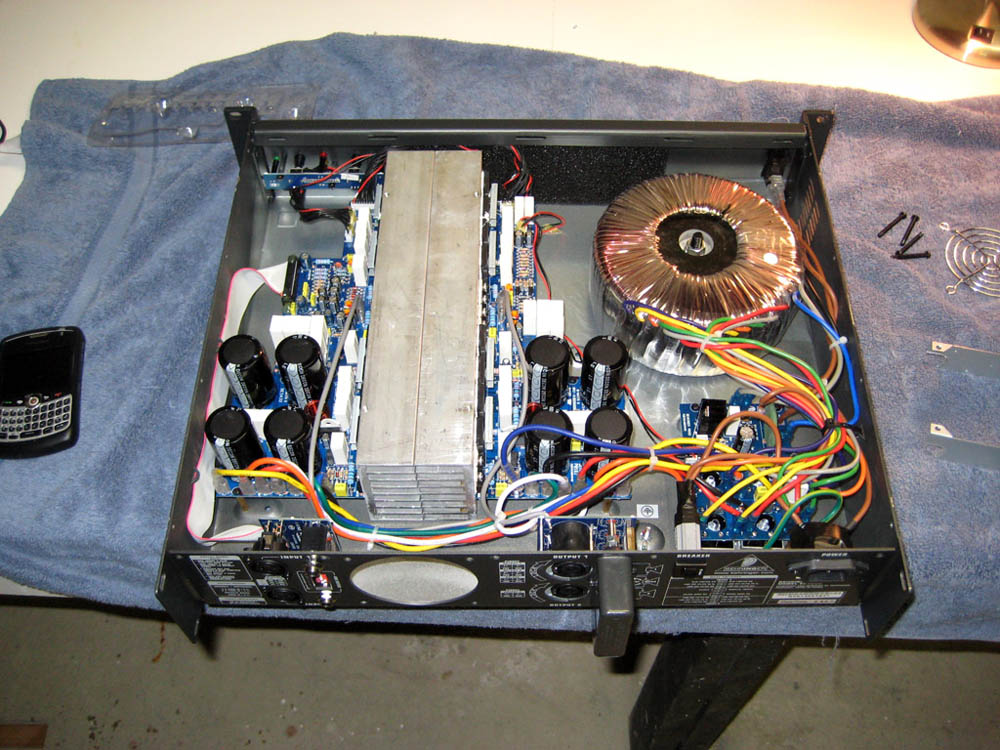

Behringer EP4000 - Pics - Fan Mod - ETC

Just thought I would snap a few photos of one of my new EP4000s with the top case off (just finished a fan swap with fan from Digikey part # P9739-ND). I always thought it was cool when I initially started researching these amps to see the pics others posted of the "guts" of the amp so I...

www.hometheatershack.com

φαινεται εδω τη διαφορα στο αριστερο καναλι,με την ριμπον καλωδιωση...εχει εξτρα κυκλωμα με πυκνωτες αντιστασεις...
και εδω παλι..

Behringer EP4000 - Page 2 - BillFitzmaurice.info

billfitzmaurice.info

QSC WP-002453-00 Right Side Module For RMX2450 | Full Compass Systems

Buy the QSC WP-002453-00, Right Side Module for RMX2450 at Full Compass Systems. 0% Financing and Free Shipping on thousands of items!

www.fullcompass.com



[PeterMeni]

Καλύτερα να φτιάξεις ένα εξωτερικό φίλτρο και ρυθμιζόμενο και με καλά υλικά.
Σκέτο εν σειρά πυκνωτάκι δεν κάνει κάτι.



[SOCO]

Καλα στην τελικη περνω κατι ενεργο εξωτερικο,με delays, peq,low pass κανω και bypass αυτο και τελιωνει η ιστορια.
Απλα εχω ηδη εχω αριστο εξωτερικο peq ηδη, και ηθελα να του ανεβασω το φιλτρο και την ταξη αποκοπης,γιαυτο ειπα εαν τελικα ενα πυκνωτακι, αυτο θα ειναι αθροιστικο με το ηδη υπαρχον...τεσπα ,το να προσθεσω π.χ ενα 300nf να δοκιμασω δε λεει κατι....δε θελω κατι συνθετο παθητικο μην χασω σε υποβιβασμο τασης φοβαμαι,περαν του εαν αξιζει το κοστος σε σχεση με κατι ετοιμο ενεργο...
Η ολη σκεψη ειναι ,για να βοηθησω τον ενισχυτη να μην εχει φορτιο πολυ χαμηλων, περαν και του μεγαφωνου να μην φορτωνεται εξτρα απο συχνοτητες που δεν τις εχει...το κανω ηδη αλλα θελω κατι ποιο σωστο...



[costas EAR]

DSP.



[SOCO]

Το ξερω αυτο ειπα ποιο πανω...ειναι και out of stock κατι που εχω δει ...



[zakman35]

Λογικά το φίλτρο υλοποιείται με κάποιο opamp και οι αντιστάσεις είναι μέρος αυτού.

Αλλάζοντας τις τιμές των αντιστάσεων (dip switch), αλλάζει η συχνότητα του φίλτρου.



[SOCO]

Γιαυτό ανέβασα σχηματικά και φώτο, φαίνεται κάτι;



[zakman35]

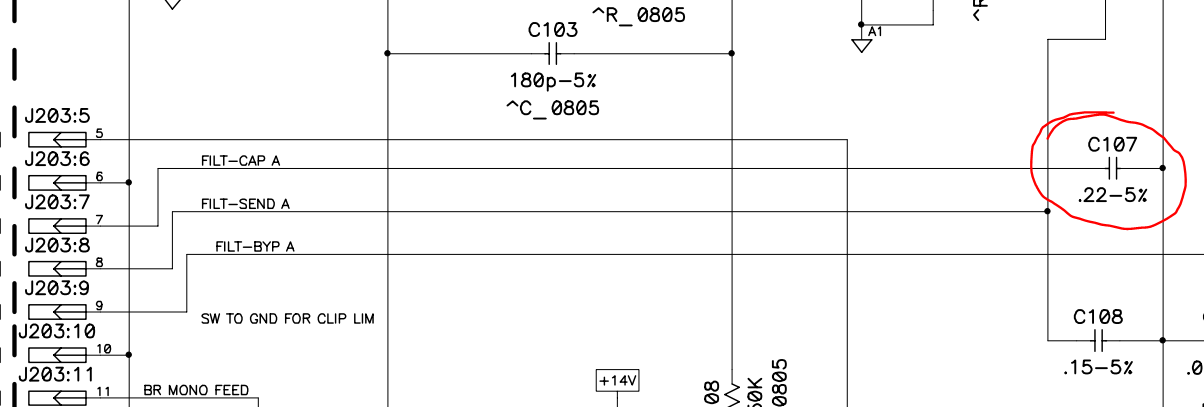

Ο διακόπτης φαίνεται να εμπλέκει τους πυκνωτές C107 + C207 αντίστοιχα (0.22uf).

Οπότε δοκίμασε να τους αλλάξεις με μέτρα την έξοδο.



[PeterMeni]

Ο διακόπτης φαίνεται να εμπλέκει τους πυκνωτές C107 + C207 αντίστοιχα (0.22uf).

Οπότε δοκίμασε να τους αλλάξεις με μέτρα την έξοδο.

View attachment 162457

Οι πυκνωτές αυτοί πρέπει να είναι για τους 30 κύκλους και οι αποκάτ, 0.15, για τους 70.
Θα πρέπει να βρει με πια αντίσταση σχηματίζουν το RC και να υπολογίσει την τιμή της, μικρότερη θα είναι, για τη συχνότητα που θέλει.



[SOCO]

Elektrotanya for electronics experts

Electronics forum for electronics experts to repair defective appliance.

elektrotanya.com

Επειδη σημερα τα κοιτουσα, εκανα το εξης τσεκαρα μετα απο αυτο που ειπε ο zak , για opa, βρηκα αυτον τον 5532 να σκανε οι γραμμες των επιλογεων αλλα δεν ειμουν σιγουρος και ετσι κοιταξα και το σχηματικο του rmx 2450 που εχει λιγο διαφορετικα φιλτρα ,30 και 50 hz αντιστοιχα...οποτε κατι διαφορες φαινονται εκει ...

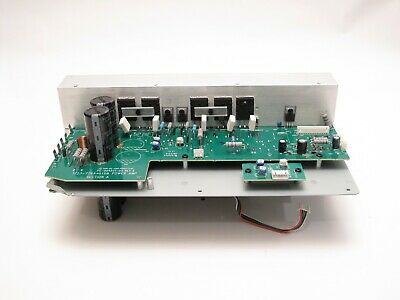

QSC ISA 300Ti AMPLIFIER PARTS- power amplifier assembly complete 1723-776A+010B | eBay

Condition:the amp powers on and was tested using an unbalanced input into the XLR jacks and using the low impedance speaker outputs, all sounds good, further testing not done.

www.ebay.com

Επεειδη η τανια πηγανει στην κατω πλακετα του αλλου καναλιου ειναι ιστοριες για αγρια θηρια....ομως σκεφτομαι οτι μπορω να κανω επεμβασεις κοντα στην αρχη της καλωδιωταινιας ...
Αυτο σημαινει οτι μονο σε σειρα θα μπορεσω να τον τοποθετησω...
Η συνδεσμολογια σε σειρα ομως μειωνει τη χωρητικοτητα τους , αρα θα πρεπει να δω σε ποιον απο τους δυο επιλογεις να τοποθετησω και ποση χωρητικοτητα πυκνωτη ...



[zakman35]

Δοκίμασε 100pf σε σειρά.



[SOCO]

Εάν επιλέξω να τοποθετήσω σε σειρά με τον 0.22 mf δε θα πρέπει να τοποθετήσω μεγαλύτερη τιμη αντί πολύ μικρότερης; π.χ. τιμή στο 0.80 mf να μας δώσει τελική περί τα 0.17mf? Στα mf λίγο χαμηλότερα δε θέλουμε να κινηθούμε;
Τα pf δεν είναι πολύ μικρότερη τιμή άρα και μεγαλύτερος υποβιβασμός;
Αυτά υποθέτοντας ότι τα 0.22mf είναι στο φίλτρο των 30 hz και θέλω ποιο πάνω....



[SOCO]

Eπισης δε βλεπω τον c207 ....και το φιλτρο των 70 hz φαινεται ως δευτερης ταξης με δυο C των 0.15 με τις αντιστασεις τους, το φιλτρο των 30 hz δε το βλεπω καθαρο δευτερης ταξης στα 30hz, αλλα πρωτα κοβει στα 30hz και μετα τσιμπαει το αλλο κατω των 70 hz... ενωνεται με τον δευτερο C 0.15 ....περιεργα πραματα ή εγω τα βλεπω περιεργα...
Θα περιμενω να ανοιξουν τα μαγαζια να παρω μερικους πυκνωτες να δοκιμασω...



[PeterMeni]

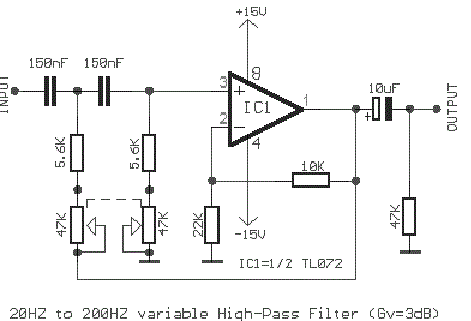

Φτιάξε αυτό εξωτερικά με καλά υλικά, που το φέρνεις όπου θέλεις χωρίς πολλά-πολλά:
