LM6510G - Συνδεσμολογία Πηγής - Σωστή Αντιστοιχία των Pins

Μηνύματα
2
Reaction score
0
Καλώς σας βρήκα και Χρόνια Πολλά!

Έχω στην κατοχή μου μια οθόνη 2 din 6.5" αλλά δεν έχω τους δυο κονέκτορες (16pin + 6pin) που κουμπώνουν στο πίσω μέρος.
Στο σχέδιο που έχει πάνω, αναφέρει την ιδιότητα του κάθε καλωδίου βάσει του χρώματός του, όμως εγώ που δεν έχω τους κονέκτορες, δεν μπορώ να ξέρω το κάθε χρώμα σε ποιο pin αντιστοιχεί..

Η οθόνη δεν αναγράφει τίποτα σχετικό με μάρκα / μοντέλο, οπότε αναγκάστηκα να την ανοίξω για να δω αν γράφει κάτι στις πλακέτες και ώ του θαύματος, μεταξύ άλλων γράφει "LM6510". Γκουγκλάροντας λοιπόν, βρήκα ότι λογικά πρέπει να είναι η LM6510G μιας και έχει GPS αλλά όχι Bluetooth.
Επίσης έχει κυκλοφορήσει και με άλλα λογότυπα, όπως LF6510G, BL6510, UM6510G, EC6510G ή WD6510BT

Στο ψάξιμο που έκανα, βλέπω ότι η KENWOOD σε πολλά μοντέλα της χρησιμοποιεί τον ίδιο connector 16pin αλλά δε μπορώ να γνωρίζω αν ακολουθεί την ίδια σειρά στα pin.

Σε πρώτη φάση θα ήμουν ικανοποιημένος αν ήξερα το "ACC" σε ποιο pin αντιστοιχεί ώστε να καταφέρω να τη λειτουργήσω δοκιμαστικά.

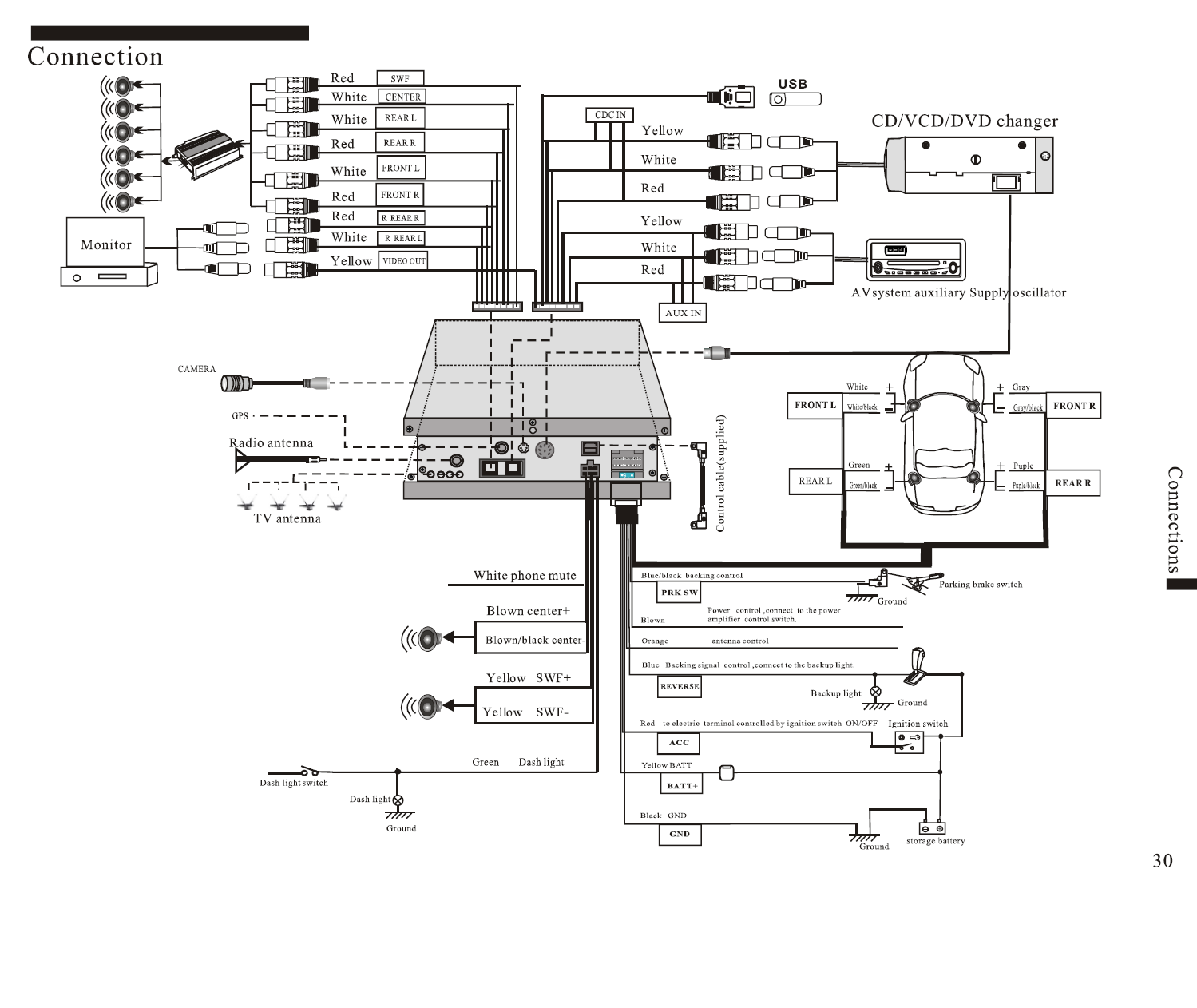

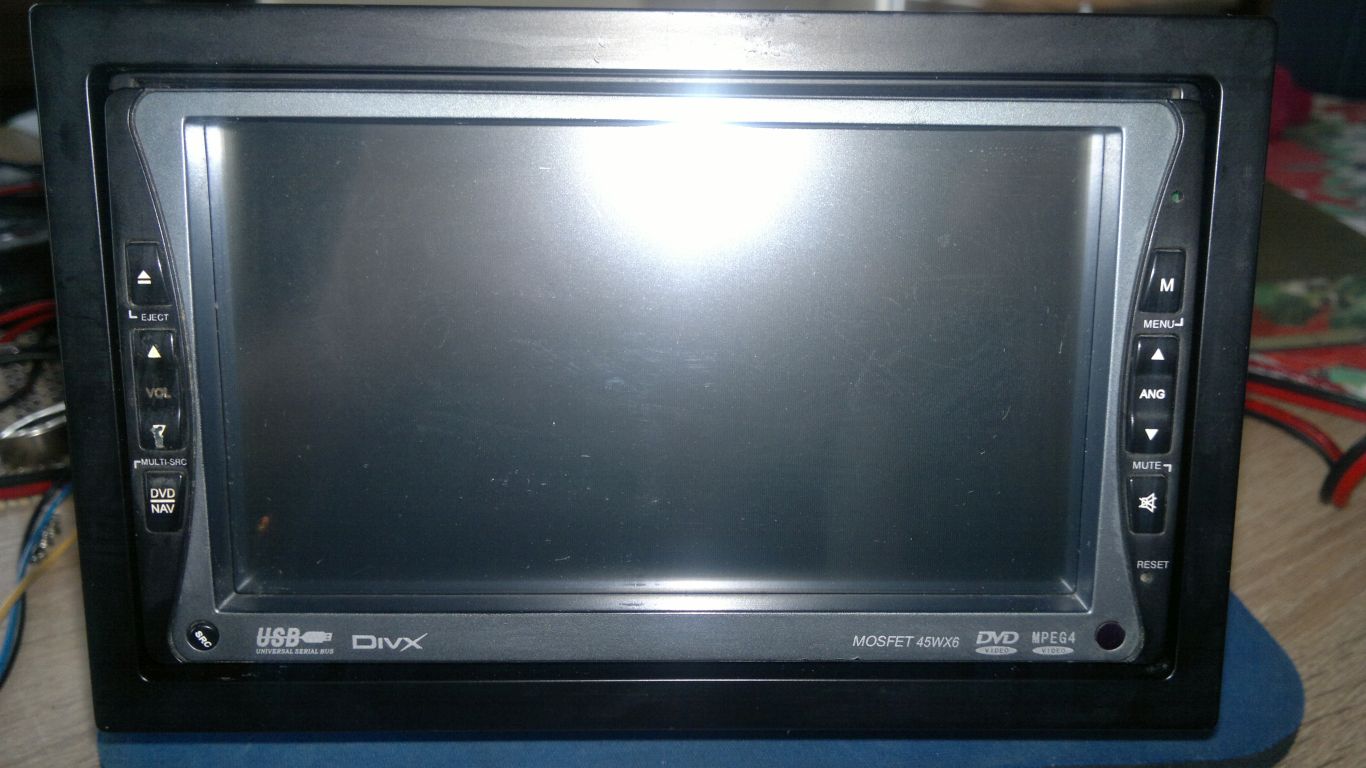

Παραθέτω φωτό καθώς και το σχεδιάγραμμα των συνδέσεων. Όποια βοήθεια, ευπρόσδεκτη!


Attachments


rose.athens

Not in the mood Mod
Super Moderator
Μηνύματα
48.758
Reaction score
102.779
Χρόνια σου πολλά!

Πώς και βρέθηκε στην κατοχή σου η οθόνη χωρίς κονέκτορες; Δεν υπήρχαν στη συσκευασία;


Μηνύματα
2
Reaction score
0
Χρόνια σου πολλά!

Πώς και βρέθηκε στην κατοχή σου η οθόνη χωρίς κονέκτορες; Δεν υπήρχαν στη συσκευασία;
Το έβγαλα από αμάξι συγγενή μου μαζί και με άλλο ηλεκτρονικό εξοπλισμό με σκοπό να ξαναμπούν όταν επισκευαστεί το αυτοκίνητο. Ωστόσο πλάκωσε η κρίση, πολλά κυβικά και με ξένες πινακίδες η ζημιά κρίθηκε ασύμφορη, το αμάξι πήγε για καταστροφή.
Λογικά πρέπει να είχανε κυκλοφορήσει αρκετές τέτοιες οθόνες.

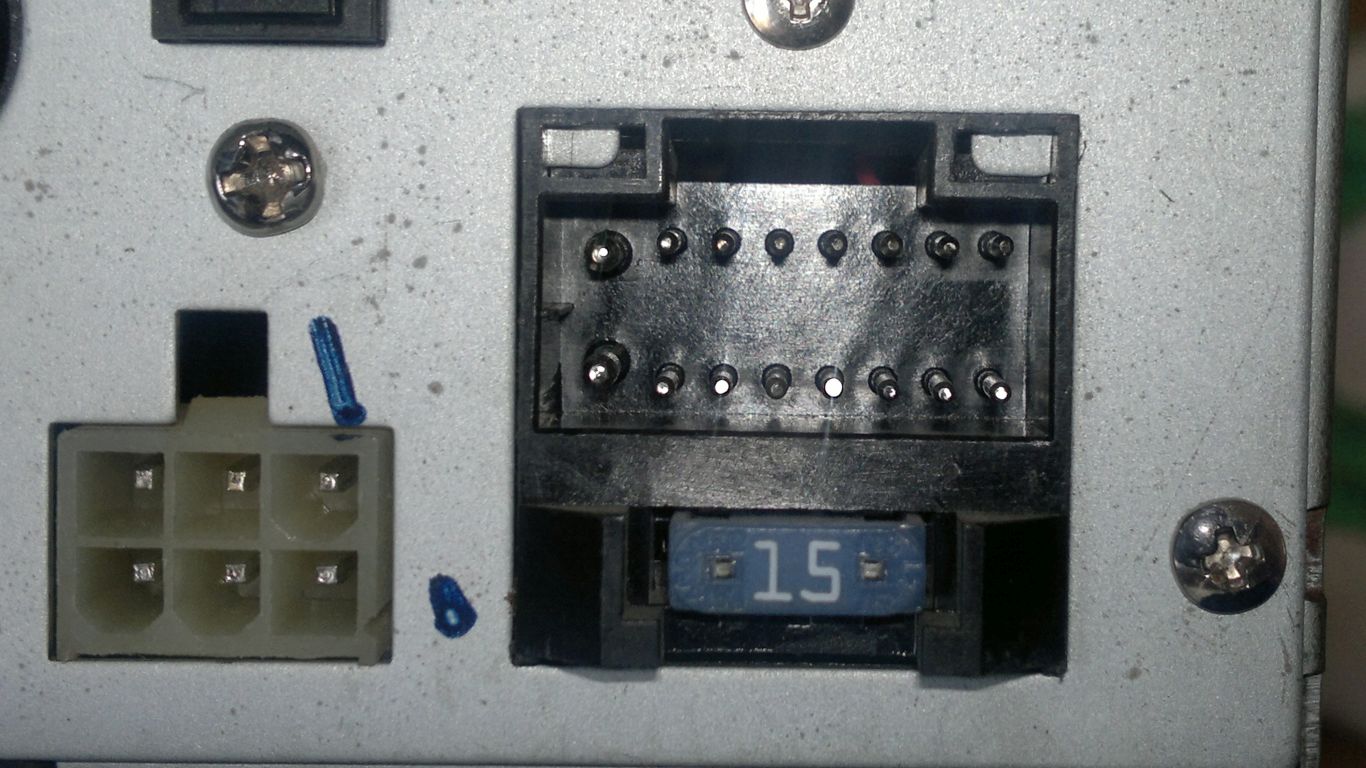

Αν κάποιος έχει μια παρόμοια, μου αρκεί μια κοντινή φωτογραφία από τις φίσες , ώστε να αντιστοιχίσω κάθε χρώμα σε ένα pin.
