NOS DAC 8 x TDA1543

[lionking7]

Προσφατα αποφασισα να δοκιμασω μια nos dac κατασκευη με 8 tda1543
συνδεδεμενα παραλληλα, μετα απο μια ενθουσιωδη ακροαση παρομοιας κατασκευης αλλα με 3 tda1543

Η αγορα αφορα αυτο το dac
http://cgi.ebay.co.uk/ws/eBayISAPI.dll?ViewItem&item=300458141405&ssPageName=STRK:MEWNX:IT

και εδω μερικες αναφορες απο καποιο forum
http://www.head-fi.org/forum/thread/413540/valab-nos-dac-subjective-listening-and-modifications

Μετα την ακροαση της "μικρης" dac κατασκευης με τα 3 tda1543 οι προσδοκιες μου
ηταν αρκετα μεγαλες για την μεγαλυτερη κατασκευη με τα 8 tda1543

Αφου περασε αρκετες ωρες στο rack για στρωσιμο ηρθε και η ωρα
για μια ακροαση αξιολογησης σε συγκριτικο με ενα αλλο dac
Απο τα πρωτα μουσικα κομματια η απογοητευση ηταν μεγαλη
Κανενα απο τα αναμενομενα χαρακτηριστικα δεν ηταν παρον

Αποφασιστηκε το πρωτο σφαξιμο αφου ο πρωτος ελεγχος στον παλμογραφο
εδειξε εσφαλμενο κυκλωμα αντιστασεων στο ψηφιακο κομματι
και πολυ κακης ποιοτητας πυκνωτες στην εξοδο του αναλογικου
σηματος τα οποια αποκατασταθηκαν πληρως.

Την επομενη μερα ακολουθησε ακροαση αξιολογισης η οποια στεφθηκε
με απολυτη επιτυχια μιας και ολα τα αναμενομενα μουσικα χαρακτηριστικα
πραγματικα ελαμπαν με την πλουσια παρουσια τους

Στο δευτερο σταδιο ακολουθησε η αντικατασταση ολων των πυκνωτων αποσυζευξης
με sanyo oscon σε ψηφιακο και αναλογικο σταδιο
και η προσθηκη μεγαλων ποιοτικων πυκνωτων τροφοδοσιας
σε καιρια σημεια της πλακετας

Αφου προηγηθηκαν καποιες ωρες στρωσιματος η επομενη ακροαση
ηταν ακομη καλυτερη με το dac να ειναι ακομη πιο καθαρο και με πολυ καλυτερο
μπασο και δυναμικα

Σιγουρα θα εχουμε συνεχεια στις μοντιφιες αλλα και στις ακροασεις
για να βγουν καποια συμπερασματα και θα ακολουθησουν φωτο
απο την μοντιφαρισμενη πλακετα



[lionking7]

Πραγματικα οι τελευταιες ακροασεις με το dac ηταν εξαιρετικες
Σε καποια συγκεκριμενα συστηματα επαιξε τις καλτσες του
ξεπερνοντας καθε προσδοκια

Εχουν να γινουν λιγες μοντιφες ακομα και βεβαια
αρκετες ακροασεις σε διαφορετικα συστηματα για
να καταληξουμε σε συμπερασματα

Προς το παρον επειδη δεν εχω καλους πυκνωτες εξοδου που να χωρανε
στο σασι του dac στελνω το σημα στον ενισχυτη μεσο ενος λαμπατου buffer
το οποιο θελει και αυτο τη φροντιδα του



[lionking7]



[PeterMeni]

Με το καλό και η συνέχεια και να συνεχίσεις να δίνεις στοιχεία της μετατροπής-αναβάθμισης βήμα προς βήμα.



[lionking7]

Η συγκεκριμενη υλοποιηση ειχε σημαντικα σφαλματα που εντοπιστικαν προς
στο τελος της διαδρομης του ψηφιακου σταδιου σε ακαταλληλες
σε αριθμο και σε μεγεθος αντιστασεις οι οποιες ουσιαστικα κατεστρεφαν
το σημα

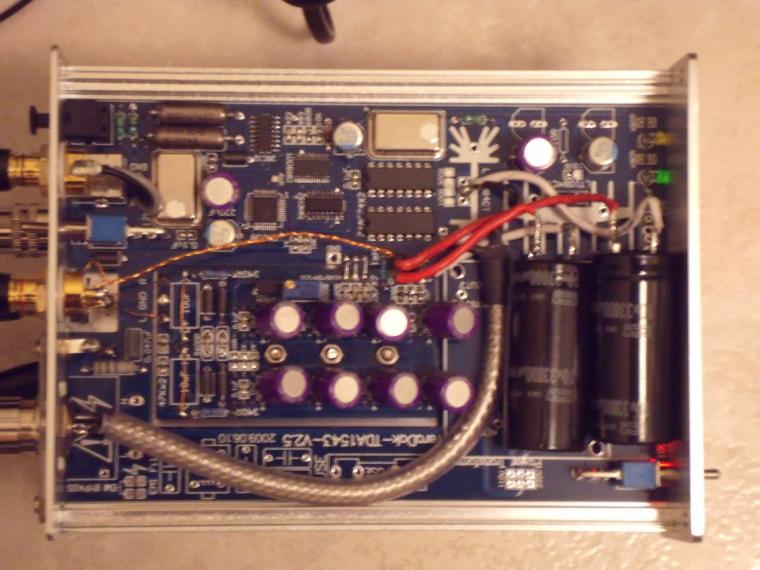

Το τμημα με τους oscon ειναι το σημειο της πλακετας που φιλοξενουνται
τα 8 x tda1543 ( απο κατω ). Οι oscon αντικατεστησαν αλλους φθηνους
smd πυκωτες με την προσδοκια οτι η καλυτερη αποσυζευξη θα εχει θετικα
ακουστικα αποτελεσματα.

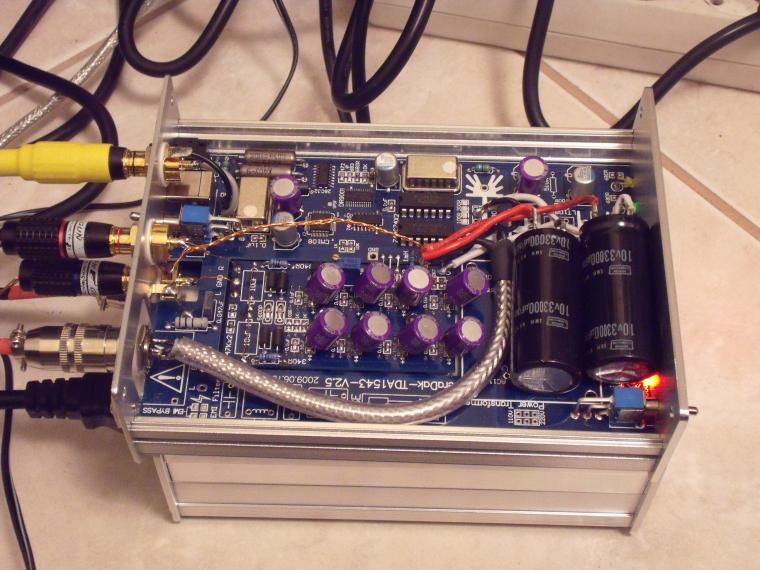

Οι μεγαλοι πυκνωτες ειναι τοποθετημενοι ενας πριν τους σταθεροποιητες
του ψηφιακου σταδιου, και ενας στην πλακετα με τα dac, η οποια δεν εχει σταθεροποιητες
Η βασικη πλακετα δεν ειχε κανενα πυκνωτη στη διαδρομη της τροφοδοσιας

Η εξοδος του ειναι παθητικη αλλα οι πυκωτες που ειχε η πλακετα δεν ηταν
της προκοπης και αφαιρεθηκαν εντελως επειδη δεν καταφεραμε ακομη να βρουμε πυκνωτες της
προκοπης που να χωρανε στο διαθεσιμο χωρο Μας βολεψε να στειλουμε το σημα σε ενα λαμπατο buffer.



[lionking7]

Ευχαριστω Πετρο
Θα βαλω τα δυνατα μου



[lionking7]

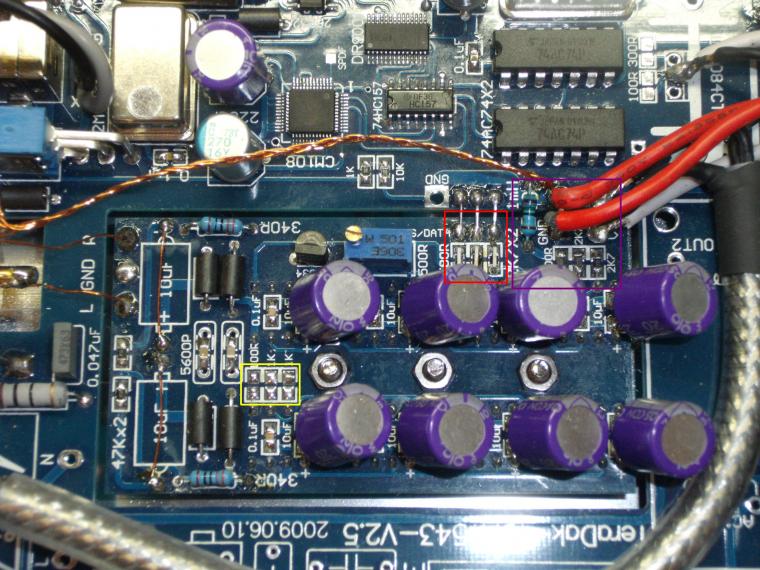

Ξεκινοντας απο αριστερα στο κιτρινο πλαισιο ειναι το σημειο απο οπου αφαιρεθηκαν οι αντιστασεις
Στο κοκκινο πλαισιο ειναι το σημειο οπου οι τιμες των αντιστασεων αλλαξαν με αλλες
σημαντικα μικροτερες.
Στο μωβ πλαισιο ειναι ενα σημειο οπου οι υψηλες τιμες των αντιστασεων παρεμειναν
οι ιδιες γιατι σε πρωτες δοκιμες δεν παρατηρηθηκαν θετικα αποτελεσματα.
Οι παραπανω αλλαγες ηταν καθοριστικες στην βελτιωση ποιοτητας του σηματος
κατι που σε πρωτες ακροασεις εδειξε εντυπωσιακη βελτιωση σε διαφανεια, εκταση
& στερεοφωνια
