Rebuild Mcintosh MC 2300

Συζήτηση στο φόρουμ 'DIY AUDIO' που ξεκίνησε από το μέλος skapirdas, στις 5 Μαρτίου 2019.

  1. skapirdas

    Εγγραφή:
    5 Μαρτίου 2019
    Μηνύματα:
    3
    Likes:
    8
    Καλησπέρα σε όλους,

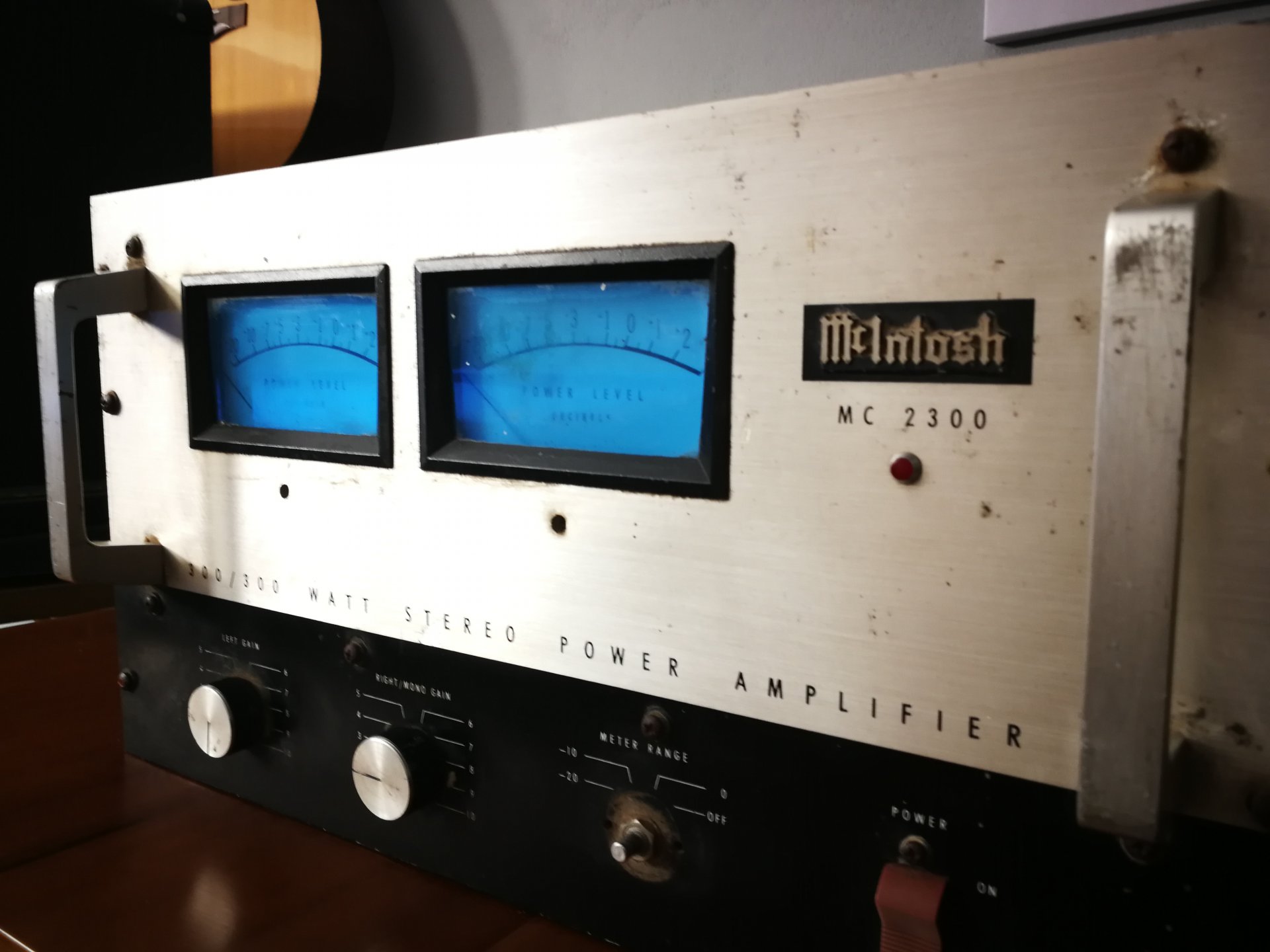

    Βρήκα τον παραπάνω ενισχυτή, πεταμένο για καμιά 10ετία σε ένα μπαλκόνι (αν είναι δυνατόν) και εννοείται πως τον πήρα για να προσπαθήσω να τον ανακατασκευάσω με την βοήθεια ενός φίλου ηλεκτρονικού. Βρήκα το service manual και πληροφορίες σχετικά με το κύκλωμά του και ξεκινάω απο το απογύμνωμα του σασι.

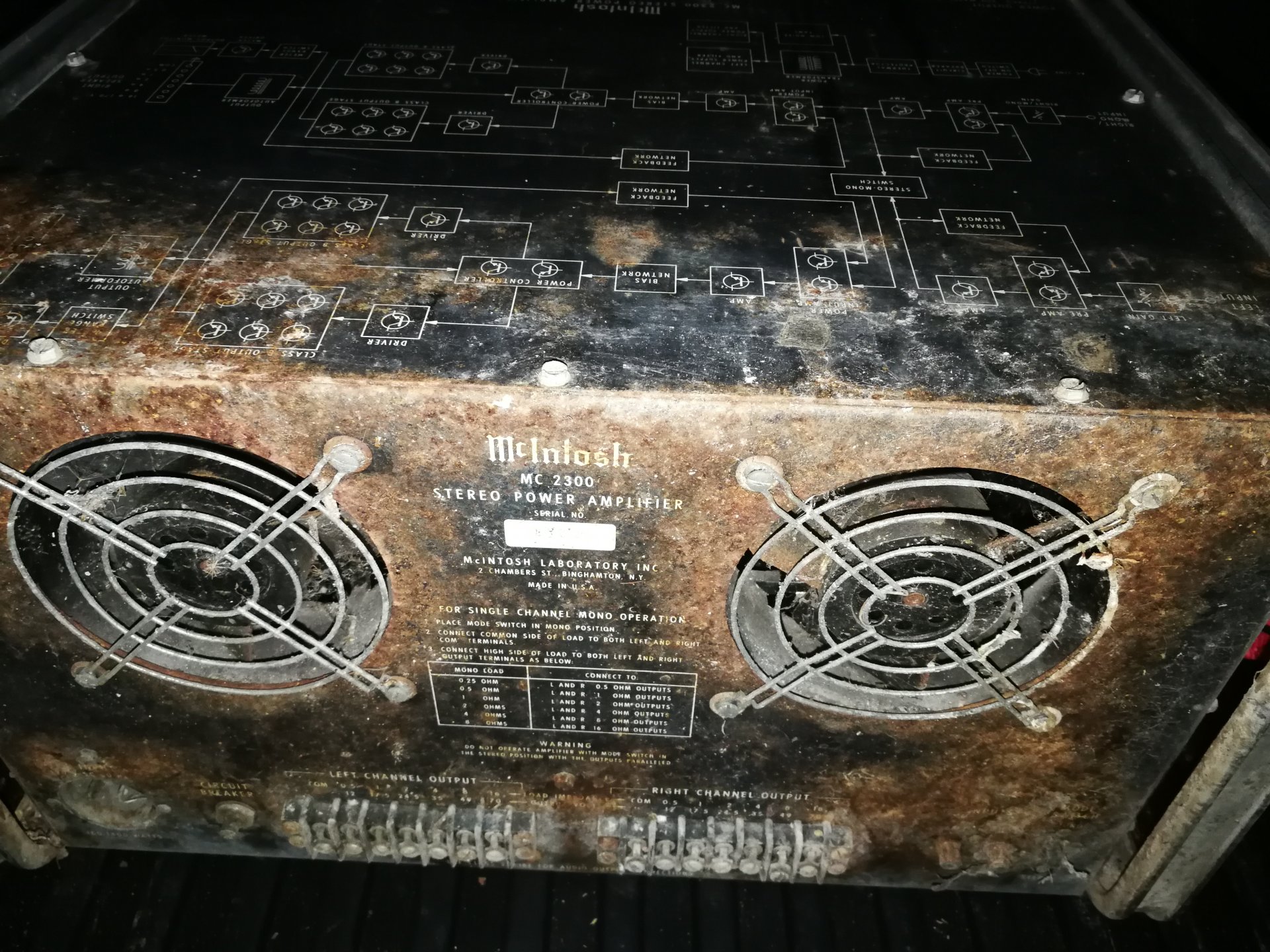

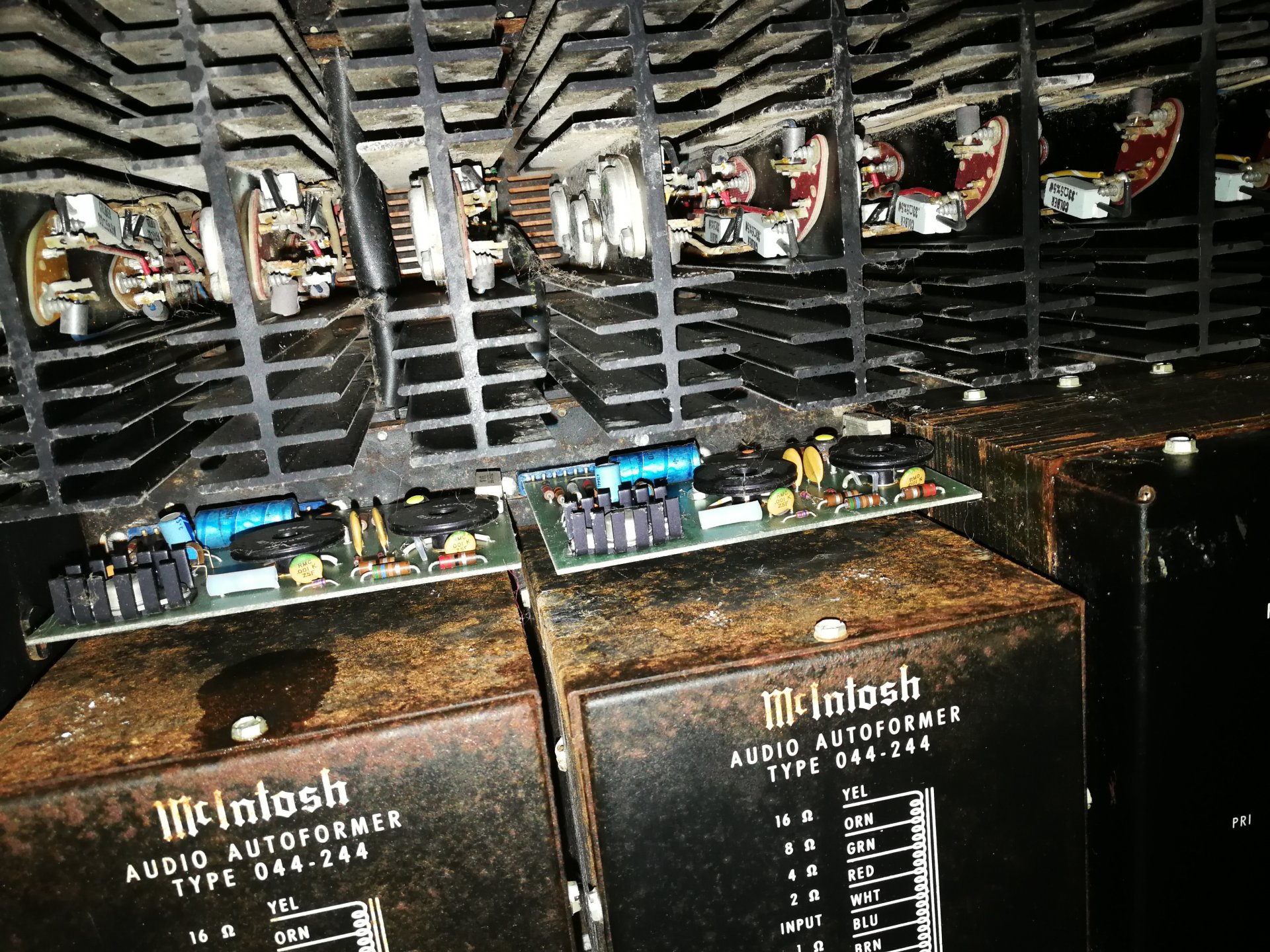

    Το μεγαλύτερο πρόβλημα βρίσκεται στην μεγάλη διάβρωση που έχει υποστεί, εφόσον καταφέρω και το έχω στα χέρια μου γυμνό, ποιος είναι ο καλύτερος τρόπος για να αφαιρέσω την σκουριά; Ατσαλόμαλλο και λευκό ξύδι/σόδα και τα διάφορα φυσικά καθαριστικά που προτείνουν πολλοί ή να πάω σε χημική λύση για ευκολία και καλύτερο αποτέλεσμα (αν έχετε να προτείνετε και κάποιο χημικό). Πέρα από το σασί, έχουν σκουριάσει (εξωτερικά τουλάχιστον) και οι μετασχηματιστές εξόδου. Θα τους δω και αυτούς κατά την αποσυναρμολόγηση.

    Ευχαριστώ εκ των προτέρων


    Attached Files:

  2. BobbyO_70

    Εγγραφή:
    20 Φεβρουαρίου 2017
    Μηνύματα:
    2.350
    Likes:
    6.581
    Καλώς ήλθες..:)
    Πολύ αξιόλογος ενισχυτής (κορυφαία μάρκα) αν κ παλιός κ πολύ ογκώδης κ βαρύς γύρω στα 60 κιλά αν θυμάμαι καλά..
    Αλλά η κατάσταση του είναι τραγική..
    Αν είναι διαβρωμένοι κ μέσα οι μετασχηματιστές θα χρειαστεί να τους πηνιώσεις..
    Επίσης θα πρέπει να σκεφτείς κ το ενδεχόμενο (πιθανόν) να είχε σοβαρή βλάβη (ηλεκτρονική) κ γιαυτό ακριβώς να παροπλίστηκε..

    Μία καλή λύση για αφαίρεση σκουριάς από μέταλλα είναι η ηλεκτρόλυση..
    https://lykawn.wordpress.com/2012/04/20/αφαίρεση-σκουριάς-με-ηλεκτρόλυση/

    Αλλά θέλει προσοχή!
    Καλή δύναμη!!

    #2 BobbyO_70, 5 Μαρτίου 2019
    Last edited: 5 Μαρτίου 2019
    Petros_Dalipis likes this.
  3. Mr Spock

    Mr Spock demokratischer - sektor

    Εγγραφή:
    1 Μαρτίου 2016
    Μηνύματα:
    9.215
    Likes:
    15.591
    - καλώς ήρθες και καλό κουράγιο με τον MC-2300 . . . στην diy κατηγορία θα έχεις περισσότερες απαντήσεις για το επιχείρημά σου

    BobbyO_70 likes this.
  4. JOHN MARKOU

    Εγγραφή:
    14 Ιουνίου 2006
    Μηνύματα:
    13.714
    Likes:
    2.900
    Να τους πηνιώσει? όπως λέμε αναπυκνωτιάσει?
    Πέραν της πλάκας μπορεί να γίνει. Θα πάρει κάποιο χρόνο και προσπάθεια αλλά μπορεί να γίνει.

    BobbyO_70 likes this.
  5. toulou

    Εγγραφή:
    22 Οκτωβρίου 2006
    Μηνύματα:
    715
    Likes:
    509
    Πω, πωω πακέτο μεγάλο σου έλαχε (άκου σκουριασμένος McIntosh πεταμένος σε μπαλκόνι!!!)
    Πλήρη αποσυναρμολόγηση εις τα εξ'ων συνετέθη προβλέπω... αυτή η επιφανειακή σκουριά ακόμη και στις ψύκτρες δεν είναι πλέον καθόλου επιφανειακή, η αποτελεσματικότητά τους είναι σίγουρα πολύ μειωμένη.
    Φωτογραφική μηχανή, εκτεταμένες σημειώσεις, μέτρημα των πάντων, service manual, και ΠΟΛΥ υπομονή φίλε...

    PeterMeni and Decembered like this.
  6. Decembered

    Decembered Μαϊμού

    Εγγραφή:
    11 Φεβρουαρίου 2013
    Μηνύματα:
    2.119
    Likes:
    2.869
    ... περαστικα !(τι να πω) .... κρατα τη προσοψη..και βαλε κανενα αλλο μηχανημα απο πισω..

  7. skapirdas

    Εγγραφή:
    5 Μαρτίου 2019
    Μηνύματα:
    3
    Likes:
    8
    Καλώς σας βρήκα! Ευχαριστώ για τις απαντήσεις...Ίσως μεταφέρω το θέμα και στο DIY section.
    Ξέρω πως ήταν λειτουργικός, έμεινε εκεί γιατί αυτός που τον είχε του είχαν βγάλει το σπίτι σε κατάσχεση πριν από πολλά χρόνια και χάρισε πολύ πράμα.

    Καλώδια, πλακέτες κτλ είναι σε καλή κατάσταση. Σίγουρα θα αλλαχθούν πυκνωτές κτλ αλλά πρέπει να απομακρύνω την σκουριά. Θα πάρει παααρα πολύ χρόνο και δεν ξέρω πως θα καταλήξει αλλά σίγουρα εφόσον ήταν για πέταμα αξίζει μια προσπάθεια.

    makis.pol and BobbyO_70 like this.
  8. ASilver

    Εγγραφή:
    7 Σεπτεμβρίου 2017
    Μηνύματα:
    155
    Likes:
    358
    Και εκεί που έλεγα ότι τα έχω δει όλα το είδα και αυτό.

    Λοιπόν τεχνικός δεν είμαι αλλά όπως αναφέρει και ο toulou μεθοδικό λύσιμο τα πάντα όλα.
    Βρες το blueprint (που λένε και οι φίλοι μας οι αμερικάνοι) και αρίθμησε ότι βγάζεις βάση αυτού.
    Θα χρειαστείς μεθοδικότητα και τρελή υπομονή. Hint ότι δε βγαίνει εύκολα αστό μη το ζορίσεις το πιο πιθανόν είναι ότι θα καταστραφεί στο τσαμπουκάλεμα.

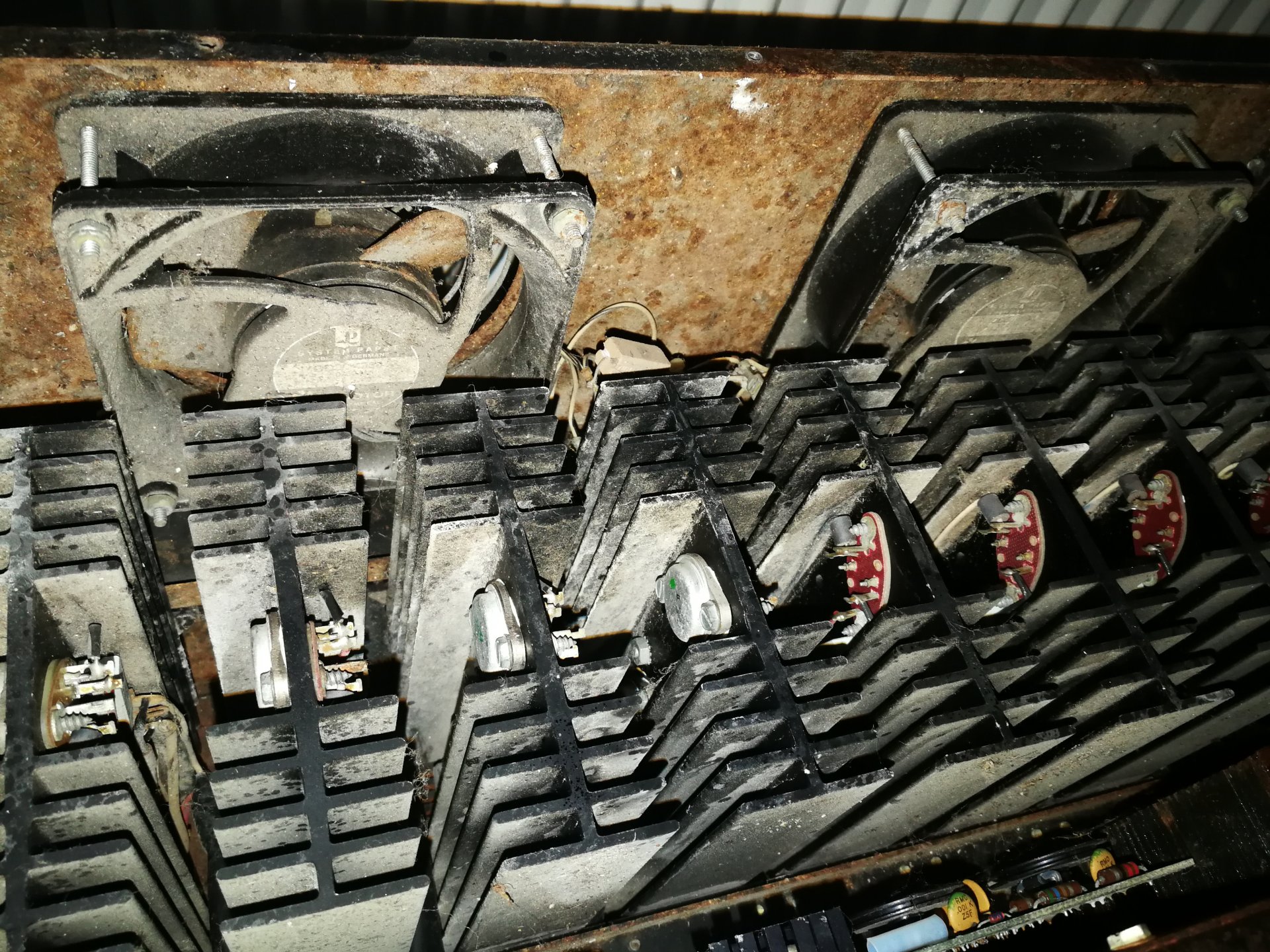

    Από τις φωτογραφίες τα ανεμιστηράκια και ότι βίδα βλέπω είναι για τα σκουπίδια μικρό το κακό μέτρησε ή δες στο μηχανολογικό διαστάσεις μεγέθη προδιαγραφές και τα αλλάζεις.

    Κουτί ψήκτρες είναι προς συζήτηση βλέπω εκτεταμένη οξείδωση.
    Λύση πρώτη μόνο για τα μη ηλεκτρολογικά μέρη είναι τρίψιμο ακριβώς όπως αναφέρεις.
    Aν επιλέξεις χημική διαδικασία θα χρειαστείς διαφορετικά deoxid δυαλήματα υπάρχουν διαφορετικά κράματα εκεί μέσα και one to rule them all δεν υπάρχει. Ο μόνος που θα μπορούσε να σου πει σίγουρη γνώμη είναι ηλεκτρονικός που έχει αντίστοιχη πείρα σε vintage μηχανήματα αντίστοιχης φθοράς. Ρώτα εδώ https://www.eastelectronics.gr δεν χάνεις τίποτα.

    Λύση δεύτερη και σίγουρα όχι σε όλο το εύρος είναι καθαρισμός με υπερήχους και δε γνωρίζω ποιος και που.

    Την λύση τρίτη δε στην λέω είναι για τρελούς όπως ο γραφών και εμπεριέχει πολύ μαζοχισμό.

    Λογικά δεν βλέπω να γλιτώνεις την ανακαλωδιώση και αλλαγή πυκνωτών για τους μετασχηματιστές που αναφέρεις ίσως να βρεις φθηνούς αντικαταστάτες στο ebay και να μην ασχοληθείς μαζί τους.

    Αν το συνεχίσεις καλή τύχη.

    Υ.Γ. Mόνο εγώ τελικά βρίσκομαι στα λάθος μπαλκόνια

    Decembered and radiofonias like this.
  9. Zizik

    Zizik Space for rent
    Moderator

    Εγγραφή:
    7 Ιουνίου 2007
    Μηνύματα:
    35.016
    Likes:
    43.231
    Το μετέφερα.


    Για να το άφησαν πάντως στη βεράντα, θα είχε σοβαρή ζημιά. Υπάρχουν τα powerπωσταλέν ακόμα;

    Decembered likes this.
  10. skapirdas

    Εγγραφή:
    5 Μαρτίου 2019
    Μηνύματα:
    3
    Likes:
    8
    Ευχαριστώ θα σας ενημερώσω με εικόνες κτλ. ASilver οι μισές βίδες έχουν οξειδώθει τόσο που γίνονται σκόνη όταν πας να τις λύσεις. Άρα τρυπάνι και δώσε πόνο... Zizik λειτουργικός ήταν, από χάρισμα να μην καταλήξει κατασχεμενος κατέληξε στο μπαλκόνι,αλλά ποτέ δεν ασχολήθηκε να τον παίξει λόγω της τάσης του.

    Zizik likes this.
  11. Abessalom

    Abessalom Βαρώνος

    Εγγραφή:
    23 Απριλίου 2010
    Μηνύματα:
    5.289
    Likes:
    2.812
    !!!!!

    ΒΑΝΔΑΛΟΙ! ΒΑΣΙΒΟΥΖΟΥΚΟΙ! ΕΚΤΟΠΛΑΣΜΑΤΑ! ΟΡΝΙΘΟΡΥΓΧΟΙ! ΤΡΩΓΛΟΔΥΤΕΣ! ΒΑΤΡΑΧΟΙ! ΚΙΟΤΗΔΕΣ! ΓΥΡΟΛΟΓΟΙ! ΜΑΚΑΚΟΙ! ΚΕΡΚΟΠΙΘΗΚΟΙ! ΒΛΟΓΙΟΚΟΜΜΕΝΟΙ!

    [​IMG]

  12. comtal

    Εγγραφή:
    9 Αυγούστου 2004
    Μηνύματα:
    2.832
    Likes:
    368
    Γνώμη μου είναι να μην ασχοληθείς. Χάσιμο χρόνου και χρημάτων.

    Billyleon likes this.
  13. costas EAR

    costas EAR Δόκτωρ ΔιαXύσιος
    Editor

    Εγγραφή:
    3 Οκτωβρίου 2004
    Μηνύματα:
    25.291
    Likes:
    28.240
    Κάντο γλάστρα για κάκτους.

  14. ika

    ika

    Εγγραφή:
    10 Νοεμβρίου 2008
    Μηνύματα:
    3.274
    Likes:
    2.339
    Αυτό είναι project για ισοβίτες..
    :dance2::party:
    Καλό κουράγιο
    :drinks:

    BobbyO_70, skapirdas and Decembered like this.
  15. toulou

    Εγγραφή:
    22 Οκτωβρίου 2006
    Μηνύματα:
    715
    Likes:
    509
    Αν όντως "Καλώδια, πλακέτες κτλ είναι σε καλή κατάσταση" (είναι??), κρίσιμο σημείο αποτελούν οι μετασχηματιστές. Αν την έχουν γλυτώσει, προσωπικά ίσως προχωρούσα, κρατώντας τις πλακέτες, ο,τι μπορούσα να σώσω από το κουτί και την πρόσοψη, και χτίζοντας από την αρχή. Πολύυυ δουλειά.

    Αν δεν την έχουν γλυτώσει... θάλεγα κάνε μία προκαταρκτική μελέτη μπας και με τις πλακέτες μόνο κάνεις καμία δημιουργία σε στυλ McSkarpidas σε λογικό κόστος (δύσκολο).
    Αλλοιώς... κράτα ταλεφτά και πάρε Νκόρια.

    Καλά το'πα Κωστάκη ; :p

  16. Retro_Soulman

    Εγγραφή:
    4 Ιανουαρίου 2011
    Μηνύματα:
    1.437
    Likes:
    1.211
    Δεν ξερω κατα ποσο αξιζει ολο αυτο. Ειναι ιστορικος ενισχυτης αλλα ηχητικα οχι κατι ιδιαιτερο, οπως και ολοι οι solid state πρωτης γενιας υψηλης ισχυος της μακιντος εκεινης της εποχης. Καλος για να παιζει γουφερ σε διπλοενισχυση ισως.

  17. PeterMeni

    PeterMeni DIY
    Moderator

    Εγγραφή:
    21 Απριλίου 2008
    Μηνύματα:
    7.841
    Likes:
    6.193
    Οι μετασχηματιστές φέρουν σύρμα καλυμμένο με βερνίκι, για μόνωση των σπειρών. Μετά το πέρας της κατασκευής τους, εμποτίζονται και σαν σύνολο μέσα σε βερνίκι . Επίσης το μονωτικό, που είναι χαρτί, είναι εμποτισμένο σε λάδι για να μην γίνει υδρόφιλο, όσο το δυνατόν, με την πάροδο του χρόνου.
    Για επιπλέον προστασία υπάρχει μεταλλικό πλαίσιο και ενδεχομένως κάλυψη με ρητίνη. Το ότι υπάρχει σκουριά στο πλαίσιο τους, δεν σημαίνει κάτι για την λειτουργικότητα τους. Σκουριά παρατηρείται και σε πολύ νεότερες σχεδιάσεις.
    Από την άλλη, με βάση την έκθεση του ενισχυτή στις όποιες καιρικές συνθήκες, υπάρχει πιθανότητα εισροής υγρασίας στο εσωτερικό των μετασχηματιστών. Δεν είναι απίθανο κάποια ηλεκτρικά χαρακτηριστικά τους να έχουν αλλοιωθεί, αλλά δεν μπορεί αυτό να θεωρηθεί δεδομένο πριν τους απαραίτητους ελέγχους.
    Στην θέση σου θα ξεκινούσα από εκεί τον έλεγχο και την ανακατασκευή, μιας που οι υπόλοιπες φθορές είναι αναστρέψιμες.

    coolmind, skapirdas, bono and 2 others like this.
  18. Νίκος Σταθόπουλος

    Εγγραφή:
    6 Μαρτίου 2019
    Μηνύματα:
    53
    Likes:
    40
  19. Dimkal

    Εγγραφή:
    23 Ιουλίου 2018
    Μηνύματα:
    99
    Likes:
    45
    Στειλε τον σε ανακυκλωτηριο ,σιγα τον ενισχυτη , τζαμπα χρονος.
    Auto merged
    Ασφαλως αστειευομαι μιας που ο Διονυσης ειναι φιλος.
    Όλες οι καλες ιδεες ειναι καλοδεχουμενες.
    Οπως ειπε παραπανω και ο Πέτρος, θεωρω απίθανο να εχουν χαλασει οι μετασχηματιστες.
    Σιγουρα θελει πλήρη αποσυναρμολογηση, αλλαγη όλων των παθητικων στοιχειων, οχι μονο ηλεκτρολυτικους αλλα και ,bipolar, αρχαιους κεραμικους κλπ.
    Ενδελεχης ελεγχος πλακετων κολλησεων κλπ.
    Αλλαγη μεγάλων ηλεκτρολυτικων και τοποθέτηση νεων ανορθώσεων.
    Ελεγχο τρανζιστορ εξοδου ,drive κλπ.
    το κουτι εχει φοβερά θεματα αλλα μπορει να ξαναανοδιωθει και να γίνει ψηφιακη μετσξοτυπια σε flatbed rigid printer.
    Τα vumetra an ειναι καλα οκ.
    Φωτισμός με led.
    Διονυση βρηκα ολα τα σχέδια αν δεν τα εχεις ειναι στη διαθεση σου

    skapirdas likes this.
  20. mitsubae

    Εγγραφή:
    20 Ιανουαρίου 2019
    Μηνύματα:
    35
    Likes:
    56
    Κάπως έτσι είχα βρεί την πρώτη μου βέσπα.....(άσχετο)
    Φίλε καλά κουράγια και καλή δύναμη!
    Ότι καλύτερο σου έυχομαι!

    skapirdas likes this.
