Καλησπέρα σε όλους
Ο εν λόγω ενισχυτής αποκτήθηκε πριν λίγες μέρες από τον φίλο gmirtzakis, από Κομοτηνή (ευχαριστώ πολύ), από τη σχετική αγγελία του και από χθες προσπαθώ να τον ενσωματώσω σε ένα φτωχό και παλιό σύστημα που έχω στο εξοχικό μου.
Λόγω χρονολογίας αλλά και κατηγορίας, οι συνδέσεις του είναι μεν περιορισμένες αλλά υπεραρκετές για το φτωχό σύστημα του εξοχικού. Απλά, το (αγγλικό) εγχειρίδιο χρήσης του (και το ελληνικό, φυσικά) είναι μάλλον φτωχό σε πληροφορίες και πρέπει να μαντέψω κάποια πράγματα, τόσο στις συνδέσεις όσο και στο σετάπ του.
Κυρίως, αυτό που δεν ξεκαθαρίζεται επαρκώς είναι το πως θα κατευθυνθούν τα σήματα audio και video της ίδιας πηγής, τόσο προς την έξοδο monitor (TV - Προβολικό), όσο και από τις διάφορες πηγές, αναλογικές και ψηφιακές. Για την ακρίβεια, το πίσω πάνελ του ενισχυτή διαθέτει μια σειρά εισόδων αναλογικών με stereo audio και composite/S-video (DVD, DTV/SAT, VCR1, VCR2), από τις οποίες λαμβάνεται μόνο composite/S-Video έξοδος προς το monitor, χωρίς να υπάρχει αντίστοιχη έξοδος audio. Επίσης, δίπλα τους υπάρχει άλλη μια σειρά εισόδων component video (2 συσκευές - DVD και DTV/SAT) και μία έξοδος monitor, πάλι χωρίς αντίστοιχη έξοδο audio.
Δίπλα τους υπάρχει και μια σειρά ψηφιακών εισόδων (2 ομοαξονικές - DVD και CD και άλλες 3 οπτικές - DTV, DVD, MD/CD-R) και από κάτω από αυτές μία ψηφιακή οπτική έξοδος.
Υπάρχουν επίσης και δυο καθαρά stereo audio είσοδοι (CD και MD/CD-R) και μία καθαρά stereo audio έξοδος από κάτω τους.
Τέλος υπάρχει βέβαια και η multi channel audio είσοδος και η αντίστοιχη έξοδος.

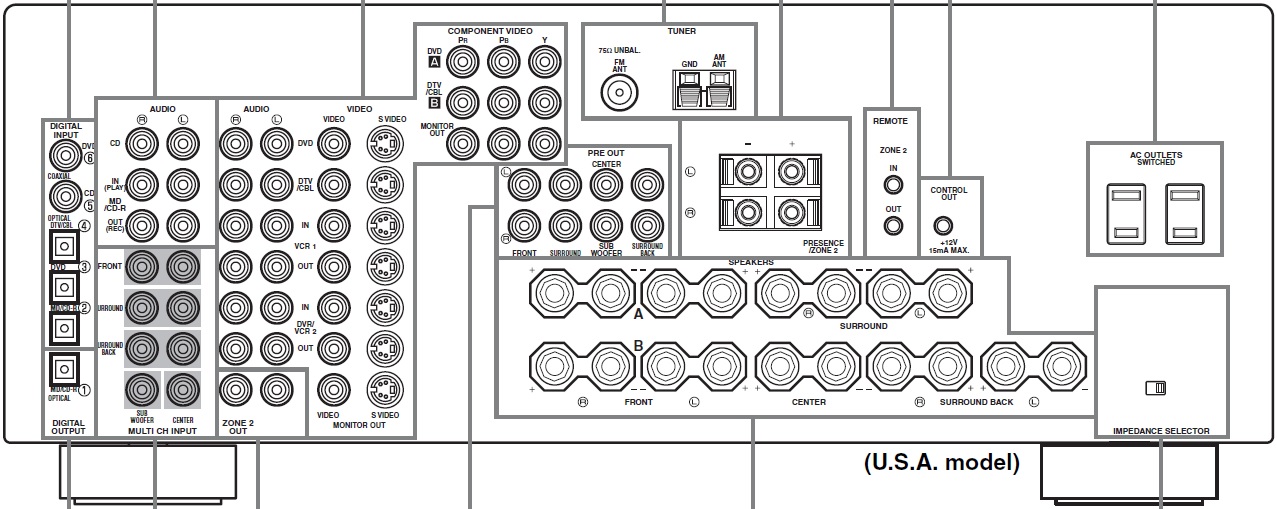

Δείτε την απεικόνιση του πίσω πάνελ:
Στο εγχειρίδιο χρήσης αναγράφονται τα εξής:
1. Σχετικά με τις ψηφιακές εισόδους-εξόδους, στη σελίδα 15 του (αγγλικού) εγχειριδίου:
"This unit handles digital and analog signals independently. Thus audio signals input to the analog jacks are only output to the analog OUT (REC) jacks. Likewise audio signals input to the digital (OPTICAL or COAXIAL) jacks are only output to the DIGITAL OUTPUT jack."
Το καλό με τον ενισχυτή είναι ότι διαθέτει λειτουργία I/O Assignment και έτσι επιτρέπει στον χρήστη να σετάρει κατά το δοκούν τις εισόδους και τις εξόδους του, όχι βέβαια όλες, αλλά αυτές τουλάχιστον που εμένα με βολεύουν.
2. Σχετικά με τις (αναλογικές) συνδέσεις video, στην ίδια υπάρχει απλά ένα σκαρίφημα που δείχνει τη ροή του σήματος (signal flow), σαφές και χωρίς ανάγκη περισσότερων επεξηγήσεων. Σε αυτό φαίνεται καθαρά ότι σήματα Composite video εξάγονται τόσο ως Composite όσο και ως S-Video, εάν έχει ενεργοποιηθεί η λειτουργία V CONN., ενώ τα σήματα S-Video εξάγονται ως S-Video και ως Composite, ανεξάρτητα από την ενεργοποίηση ή όχι της εν λόγω λειτουργίας. Τα σήματα Component Video εξάγονται αυτούσια ως τέτοια από την αντίστοιχη έξοδο, χωρίς δυνατότητα εξαγωγής τους ως S-Video ή Composite από τις συγκεκριμένες εξόδους.
Υπάρχει όμως ένα πράγμα που είναι ασαφές. Έχει να κάνει με την έξοδο του αναλογικού σήματος audio. Επειδή στο monitor out δεν υπάρχει αντίστοιχη έξοδος audio, το ερωτηματικό που προκύπτει είναι από ποια έξοδο παίρνει ο χρήστης το (αναλογικό) σήμα audio της πηγής που επιλέγεται, π.χ. ενός δέκτη DTV/SAT; Και ακόμα, αν επιλέξει κάποιος να συνδέσει τέτοια πηγή σε ένα από τα δύο VCR1 ή DVR/VCR2, θα μπορέσει να πάρει σήμα audio από την αντίστοιχη έξοδο OUT της ίδιας σύνδεσης, ώστε να την στείλει σε κάποια αντίστοιχη είσοδο του monitor (τηλεόρασης); Η ερώτηση προκύπτει από το γεγονός ότι στο (αγγλικό) εγχειρίδιο, σελίδα 43, αναφέρονται τα εξής (σε αντίθεση με την ως σήμερα γνωστή πρακτική χρήσης τέτοιων συνδέσεων):
"A given input source is not output on the same REC OUT channel. (For example, the signal input from VCR 1 IN is not output on VCR 1 OUT.)"
Επομένως, αυτό που πρέπει να διευκρινιστεί είναι από που θα παρθεί αυτούσιο και χωρίς επεξεργασία (τονική, έντασης κλπ.) το σήμα audio μιας πηγής, για να κατευθυνθεί προς την αντίστοιχη είσοδο του monitor (τηλεόρασης).
Κάθε βοήθεια ευπρόσδεκτη.
Ευχαριστώ.
Υ.Γ.:
Αντιλαμβάνομαι ότι θα μπορούσα ίσως να ρωτήσω και τον φίλο, από τον οποίο αγόρασα τον ενισχυτή, αλλά θεωρώ ότι μια συζήτηση εδώ δεν βλάπτει.
