Βελτίωση Ηχείου P.A.

[PeterMeni]

Στην απάντηση Νο10 ανέφερα πως με την συγκεκριμένη βελτίωση:
<< Ένα οικονομικό ηχείο έπιασε τις επιδόσεις ακριβότερων παθητικών επαγγελματικών. >>

Τα ηχεία αυτά αγοράστηκαν πριν από δεκατέσσερα χρόνια, σε μια ιδιαίτερα χαμηλή τιμή και λόγο της φιλίας μου με τον αντιπρόσωπο.
Το ένα Electrovoice ELX112, κοστίζει σήμερα αρκετά παραπάνω από όσο αγόρασα τότε το ζευγάρι αυτό.
Εδώ βλέπουμε τις επιδόσεις του EV:

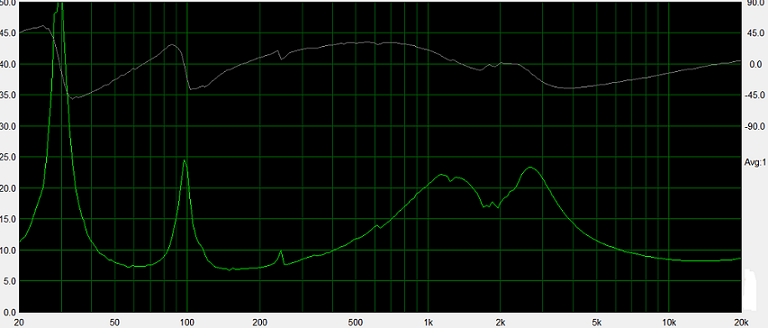

Ακόμα και η εμπέδηση είναι πολύ ομαλότερη, κάνοντας ευκολότερη τη ζωή του ενισχυτή:



[PeterMeni]

Κλείνοντας την παρουσίαση αυτή, ένα τελευταίο <<εύρημα>>...
Όπως είπα πριν, οι καμπίνες αυτές είναι <<πασπαρτού>>. Δηλαδή πουλιούνται ξέχωρα και ο κάθε σχεδιαστής τοποθετεί τις μονάδες και το κροσόβερ που επιλέγει.

Στα γνωστά Κινεζομάγαζα βρίσκονται με 35-40 ευρώ το κομμάτι. Με τις μονάδες και τα υλικά, μπορείς με 200 ευρώ να έχεις μια αξιοπρεπέστατη υλοποίηση.

Με τον συγκεκριμένο συνδυασμό μεγαφώνου-καμπίνας- οπών συντονισμού, βλέπουμε την απόκριση χαμηλά του ηχείου (near field measurement) με πράσινο χρώμα.
Γίνεται φανερός ο συντονισμός στους 100 Hz και αν προσέξουμε το ίδιο συμβαίνει στο Electrovoice ποιο πάνω.
Ταπώνοντας κάποιες από τις 4 οπές περιφερειακά της μονάδας των 12 ιντσών, έχουμε πτώση της κορυφής γύρω από τους 100 Hz και ενίσχυση των συχνοτήτων ποιο κάτω (πορτοκαλί καμπύλη).

Μιας και τέτοιες σχεδιάσεις με το ζόρι πιάνουν 65 Hz στα -6db, είναι χρήσιμο ότι χαμηλό πάρουμε.

Ενώ ήμουν έτοιμος να φράξω κάποιους σωλήνες δεν το έκανα. Αυτό γιατί το ηχείο θα χρησιμοποιηθεί σε συνδυασμό με 15ιντσα subs, σε ένα PA σύστημα που ετοιμάζω. Έτσι θα κοπεί ενεργά γύρω στους 100 Hz.



[SOCO]

Να τις φραξεις μην το απορριπτεις ετσι ,,, εαν και η εκπομπη που θα συνεχιζει να υφισταται θα ειναι μικρου πλατους , θα ειναι σε διαφορετικη φαση και πολλες φασεις θα μας κανουν αφασια
