Βοηθειστε τον noob να τα στησει!!

[Spirosssss]

Γεια σας,

Καταρχη να σας πω οτι θα ειναι μεγαλο post και θα ηθελα την υπομονη σας

Βρισκομαι στο εξωτερικο και επεσαν στα χερια μου ενα dvd-r, ενας ενισχυτης και ενα συστημα με 5.1 ηχεια! Επειδη δεν εχω ασχοληθει ξανα με ενισχυτες κ τετοιου τυπου ηχεια κ ειμαι κ μονος στο εξωτερικο θελω να με βοηθησετε να τα στησω..

Θα σας παραθεσω φωτογραφιες και θα ηθελα αν ειναι δυνατον να με κατευθυνετε σαν παιδακι "θα παρεις οπτικη ινα και απο το ταδε θα συνδεσεις το ταδε" κλπ

Επισης οπως θα δειτε το σπιτι εχει προεγκατεστειμενς πριζες για τα ηχεια (4, νομιζω λιγες δεν ξερω) αλλα ειναι αποσυνδεδεμενη η "σουμα" των καλωδιων (δεν ξερω πως να το πω) δηλαδη τα βυσματα οπου καταληγουν τα καλωδια απο την τοιχο..

Ξεκιναμε:
Εδω τι θελω να συνδεσω: (εκτος απο τις 2 κολωνες, κεντρικο κ surround)

[/URL][/IMG]

Πιο κοντα το DVD-R:

[/URL][/IMG]



[Spirosssss]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

Συνεχιζω με ενισχυτη:

[/URL][/IMG]

[/URL][/IMG]



[Spirosssss]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

Εδω ειναι το Sub:

[/URL][/IMG]

[/URL][/IMG]



[Spirosssss]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

και τελος οι καλωδιωσεις του σπιτιου:

[/URL][/IMG]

[/URL][/IMG]



[Spirosssss]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

Τα ηχεια εχουν κοκκινες μαυρες + - συνδεσεις οπως το sub και μονο οι κολωνες γραφουν επανω nominal impendance 8 ohm!!
Θα προτιμουσα να μου πειτε πως να φτιαξω τις καλωδιωσεις του σπιτιου ( αν και θα πρεπει να πειραματιστω μεχρι να βρω πιο καλωδιο ερχεται απο που) παρα να εχω εξωτερικα απο δω κ απο κει αλλα ειναι μονο 4 που κρεμονται στους τοιχους! Η τοσα πρεπει να ειναι??? HELP!!



[yendai]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

Βαλε και την φωτογραφια ολου του σαλονιου τοιχο τοιχο και τις πριζες. Αυτες οι 2 πριζες ειναι ολες κι ολες?Κοιτα εγω δεν ειμαι ειδκος αλλα μηπως τα καλωδια στον τοιχο ειναι για στερεοφωνικο συστημα 2 ηχείων?

Επιπλεόν τα κοκκινα μαυρα που βλεπεις πισω απο τον ενισχυτη ειναι για να συνδεσεις τα ηχεία οπου L ειναι το αριστερο και R το δεξι...
Βασικα ναι ειναι μεγάλο ποστ αυτο..εχει πολυ δουλειά.



[gstriftos]

Ξεκινάς με dvd-ενισχυτή.
Από το optical out του dvd στο optical in του ενισχυτή('οποιο απ τα 4 θες δεν έχει σημασία.)Καλώδιο οπτικής ινας.
Το sub το συνδέεις απ το sub out του ενισχυτή(αριστερα εκεί που λεει pre out/subwoofer).Καλώδιο για sub.
Τα ηχεία τώρα.Αν δεις τον ενισχυτή απο πίσω αναγράφει front left,front right,surround left,surround right,center(εδώ συνδέεις είτε το Α είτε το Β.)αντιστοίχως στα μπροστινά δεξί,αριστερό/πίσω δεξί,αριστερό και κεντρικό.
Το κόκκινο στο κόκκινο,το μαύρο στο μαύρο(ή ασπρό).
Όσον αφορά το πέρασμα των καλωδίων μέσα απ τον τοίχο αν δεν έχουν καλώδια που να συνδέουν τις υποδοχές του μπροστινού με τις υποδοχές του πίσω τοίχου τότε πρέπει να περάσεις καλώδια μέσα απ τον τοίχο(δεν ξέρω κατα πόσο μπορείς να το κάνεις).Αυτές οι υποδοχές αν κατάλαβα καλά είναι μόνο για τα πίσω ηχεία,σωστά?
Τα μπροστά και το κεντρικό τα συνδέεις κατευθείαν στον ενισχυτή(δεν θα πολυφαίνονται τα καλώδια).Αν μπορείς τα καλώδια για τα μπροστά ηχεία και το κεντρικό να έχουν ίδιο μήκος και τα 3 μεταξύ τους.
Απλό δεν είναι?
:137:



[Spirosssss]

Απάντηση: Re: Βοηθειστε τον noob να τα στησει!!

Ξεκινάς με dvd-ενισχυτή.
Από το optical out του dvd στο optical in του ενισχυτή('οποιο απ τα 4 θες δεν έχει σημασία.)Καλώδιο οπτικής ινας.
Το sub το συνδέεις απ το sub out του ενισχυτή(αριστερα εκεί που λεει pre out/subwoofer).Καλώδιο για sub.
Τα ηχεία τώρα.Αν δεις τον ενισχυτή απο πίσω αναγράφει front left,front right,surround left,surround right,center(εδώ συνδέεις είτε το Α είτε το Β.)αντιστοίχως στα μπροστινά δεξί,αριστερό/πίσω δεξί,αριστερό και κεντρικό.
Το κόκκινο στο κόκκινο,το μαύρο στο μαύρο(ή ασπρό).
Όσον αφορά το πέρασμα των καλωδίων μέσα απ τον τοίχο αν δεν έχουν καλώδια που να συνδέουν τις υποδοχές του μπροστινού με τις υποδοχές του πίσω τοίχου τότε πρέπει να περάσεις καλώδια μέσα απ τον τοίχο(δεν ξέρω κατα πόσο μπορείς να το κάνεις).Αυτές οι υποδοχές αν κατάλαβα καλά είναι μόνο για τα πίσω ηχεία,σωστά?
Τα μπροστά και το κεντρικό τα συνδέεις κατευθείαν στον ενισχυτή(δεν θα πολυφαίνονται τα καλώδια).Αν μπορείς τα καλώδια για τα μπροστά ηχεία και το κεντρικό να έχουν ίδιο μήκος και τα 3 μεταξύ τους.
Απλό δεν είναι?
:137:

Ευχαρστω για τις απαντησεις!!
Οι τελευταιες φωτο δειχνουν την προεγκατασταση που υπαρχει στο σαλονι! Υπαρχουν 4 τετοια στις 4 γωνιες κ διπλα απο το ενα απο αυτα, τα καλωδια που καταληγουν απο τα υπολοιπα 3. Το θεμα ειναι οτι δεν ξερω τι λειπει εκει για να συνδεσω τα καλωδια.. Λογικα κατι ιδιο με αυτο που υπαρχει ηδη στον τοιχο αλλα με πιο πολλα βυσματα φανταζομαι. Πως το ζηταω ομως στα Πολωνικα?? χεχεχε!!

Κατι ακομα, στον ενισχυτη βλεπω οτι το Α και Β επιλογη εχει να κανει με Ohm οποτε αφου τα ηχεια λενε nominal impedance 8ohm να παω στο Β???

Αρα εχουμε κ λεμε, οπτικη το dvd στον ενισχυτη, και καλωδια ηχειων για το καθε ενα. Το καλωδιο sub πως ειναι?? Δεν κανειο ενα μονο RCA?? Με τα κοκκινο-μαυρα του sub δεν ασχολουμαι??

Με την εικονα?
Εχω scart (μονο αυτο εχει) απο τηλ σε dvd, μετα s-video απο dvd στον ενισχυτη! Τι αλλο λειπει? Τιποτα για κεραιες κτλ που εχει πανω ο ενισχυτης??



[Giovanni Dimitropoulos]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

Ο Γιώργος από πάνω στα είπε μια χαρά.
Ας τα δούμε λίιιιγο αναλυτικότερα:

Στην πλάτη του DVD-R σου συνδέεις:

1. Μια οπτική ίνα (toslink) κάτω αριστερά (στην θέση με το τετράγωνο παραθυράκι και ένδειξη Digital Audio Out). Όπως και να την τοποθετήσεις δεν έχει σημασία (το πια πλευρά μπαίνει στον ενισχυτή ή το DVDr. Όταν την έχεις στα χέρια μπορεί στο κούμπωμα να θέλει περιστροφή για να κουμπώσει και να ακούσεις το κλακ.
2. Στην έξοδο AV1 (TV) βάζεις ένα scart που θα κουμπώσει στο πίσω μέρος της τηλεόρασης σου.

Δυστυχώς δεν έχεις παραπάνω (ποιοτικότερες) συνδέσεις στο DVDr



[gstriftos]

Re: Απάντηση: Re: Βοηθειστε τον noob να τα στησει!!

Ευχαρστω για τις απαντησεις!!
1)Οι τελευταιες φωτο δειχνουν την προεγκατασταση που υπαρχει στο σαλονι! Υπαρχουν 4 τετοια στις 4 γωνιες κ διπλα απο το ενα απο αυτα, τα καλωδια που καταληγουν απο τα υπολοιπα 3. Το θεμα ειναι οτι δεν ξερω τι λειπει εκει για να συνδεσω τα καλωδια.. Λογικα κατι ιδιο με αυτο που υπαρχει ηδη στον τοιχο αλλα με πιο πολλα βυσματα φανταζομαι. Πως το ζηταω ομως στα Πολωνικα?? χεχεχε!!

2)Κατι ακομα, στον ενισχυτη βλεπω οτι το Α και Β επιλογη εχει να κανει με Ohm οποτε αφου τα ηχεια λενε nominal impedance 8ohm να παω στο Β???

Αρα εχουμε κ λεμε, οπτικη το dvd στον ενισχυτη, και καλωδια ηχειων για το καθε ενα.
3) Το καλωδιο sub πως ειναι?? Δεν κανειο ενα μονο RCA?? Με τα κοκκινο-μαυρα του sub δεν ασχολουμαι??

Με την εικονα?
4)Εχω scart (μονο αυτο εχει) απο τηλ σε dvd, μετα s-video απο dvd στον ενισχυτη! Τι αλλο λειπει? Τιποτα για κεραιες κτλ που εχει πανω ο ενισχυτης??

1)Από μακρία δεν ξέρω τι λείπει ούτωε ώστε να σου πω υι να αγοράσεις.Οπότε για αρχή (αν δεν βρείς κάποιον να συνενοηθείς εκεί) καλύτερα θα είναι να μην περάσεις τα καλώδια μέσω τοίχου.Υπάρχουν όμως και καλώδια πλακέ που κολάνε στον τοίχο και πρακτικά εξαφανίζονται.

2)Στο Α.

3)Ένα απλό καλώδιο με rca.Το συνδέεις στο κίτρινο βύσμα του sub (αυτό που λέει sub)

4)TV-dvd με scart.Αρκεί.Οι κεραία που έχει στον ενισχυτή είναι για ραδιόφωνο.



[Giovanni Dimitropoulos]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

1. H οπτική ίνα από το DVDr σου θα κουμπώσει σε κάποια από τις optical in του ενισχυτή σου (πάνω αριστερά). Θα επέλεγα DVR (optical 3) για να αφήσω ελεύθερες τις θύρες TV & DVD για άλλες συσκευές. Πχ κάποιο PS3, BluRay player κλπ......
2. Μην ξεχάσεις να συνδέσεις το καλωδιάκι που έχει ο ενισχυτής και μπαίνει στην θέση FM Ant. 75Ω αν θέλεις να ακούς και ραδιόφωνο από τον ενισχυτή σου
3. Στην έξοδο PRE OUT SUBWOOFER θα συνδέσεις καλώδιο τερματισμένο σε RCA αλλά να ζητήσεις θωρακισμένο και με το κατάλληλο μήκος για να φθάσει μέχρι το sub σου. Θωρακισμένο γιατί αλλιώς θα έχεις παράσιτα στο sub



[Giovanni Dimitropoulos]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

• Speakers Front A. Εδώ συνδέεις τα μπροστινά σου ηχεία. Το + πάει στις κόκκινες θέσεις, το - στις μαύρες. Το εμπρός δεξί στις θέσεις Front-A-R± και το εμπρός αριστερό στις θέσεις Front-A-L±.
• Center είναι η θέση για σύνδεση του κεντρικού σου
• Surround L & R. Εδώ συνδέεις τα περιφερειακά. Όπως κοιτάς την τηλεόραση έχεις ένα ηχείο πίσω αριστερά. Αυτό στην θέση Surround L± ενώ το πίσω δεξιά σου στην Surround R±



[Giovanni Dimitropoulos]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

• Στην θέση SUB συνδέεις το καλώδιο το θωρακισμένο του sub.
• Όταν έχεις το sub στην πρίζα να σηκώσεις στην θέση on το διακοπτάκι τέρμα αριστερά αν το θες μόνιμα ανοικτό ή τέρμα κάτω στην θέση auto που το ενεργοποιεί όταν φθάσει σήμα από τον ενισχυτή. Προτίμησε την auto.



[Giovanni Dimitropoulos]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

1. Όλες οι συνδέσεις να γίνουν με τα μηχανήματα εκτός ρεύματος.
2. Όταν τελειώσεις με τις συνδέσεις ανοίγεις τα μηχανήματα και:

• Στο τηλ/ριο του ενισχυτή πατάς το κουμπάκι DVR
• Στο DVDr μπαίνεις στο μενού ρυθμίσεων και επιλέγεις Scart στις ρυθμίσεις εικόνας και toslink/optical στις ρυθμίσεις ήχου

Αυτά! :107:



[Giovanni Dimitropoulos]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

Εδώ δεν κάνεις κάτι!!!



Κάτι που ξέχασα.
Όπως κοιτάς το DVDR από πίσω, τέρμα δεξιά έχει τις υποδοχές για κεραία τηλεόρασης.
Η μία είναι in και συνδέεις το καλώδιο από την κεραία.
Την out την έχει για να συνδέσεις το DVDr με την αντίστοιχη είσοδο στην τηλεόραση ώστε να έχεις σήμα τηλεοπτικό και στην τηλεόραση.
Τώρα μπορείς στο DVDR να γράψεις τηλεοπτικό πρόγραμμα και να δεις και κάποιο άλλο πρόγραμμα στην τηλεόρασή σου ταυτόχρονα



[Giovanni Dimitropoulos]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

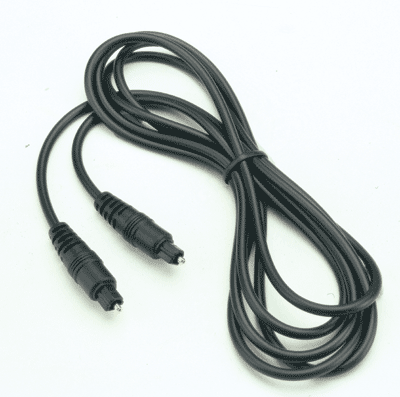

Οπτική ίνα.
Η τραπεζοειδής πλευρά (κάτω όπως την βλέπουμε) πιθανότατα να μπαίνει και στον ενισχυτή σου κάτω όταν κουμπώνεις, όπως και στο DVDr



[Giovanni Dimitropoulos]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

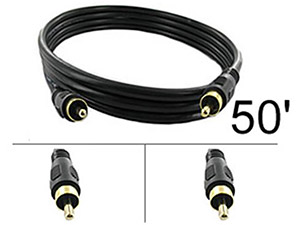

RCA για το SUB



[Giovanni Dimitropoulos]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

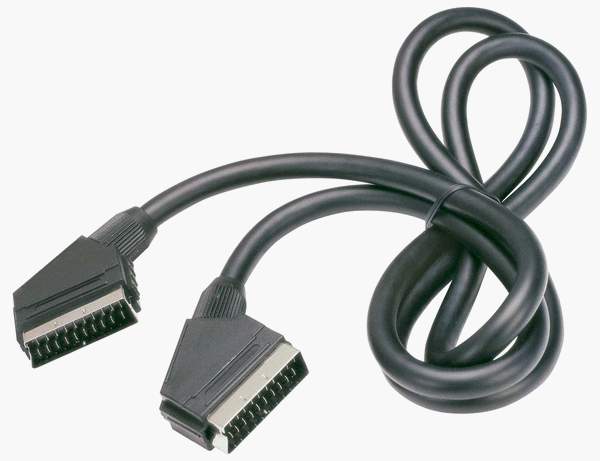

Scart για σύνδεση DVDr & TV



[Giovanni Dimitropoulos]

Απάντηση: Βοηθειστε τον noob να τα στησει!!

Καλώδια για τα ηχεία. Τα εμπρός

Για center και πίσω πάρε πιο λεπτό


Σαν το τέρμα δεξιά για να χωράει στις υποδοχές του ενισχυτή σου
Και το τέρμα αριστερά για τα εμπρός ηχεία



[gstriftos]

Gio έλεγα να βάλω φωτο απο καλώδιο ηχείων.
Αστο.:142:
:622:
