Διάγραμμα ενισχυτή

[takeda]

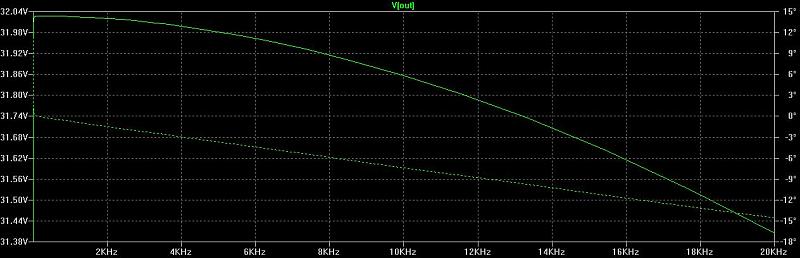

Η διακεκομένη γραμμή είναι η φάση και η συνεχής το πλάτος εξόδου
απο ενισχυτή push-pull μοσφετ κλπ με απολαβή κοντά στο 40

Η φάση που φτάνει 15 μοίρες στα 20ΚΗζ είναι κακό; πρέπει να την κυνηγήσω να ισιώσει;

νέος στο άθλημα μη βαράτε



[Μιχαλης Σπερτος]

Η διακεκομένη γραμμή είναι η φάση και η συνεχής το πλάτος εξόδου
απο ενισχυτή push-pull μοσφετ κλπ με απολαβή κοντά στο 40

Η φάση που φτάνει 15 μοίρες στα 20ΚΗζ είναι κακό; πρέπει να την κυνηγήσω να ισιώσει;

νέος στο άθλημα μη βαράτε

Τι ειναι αυτο ?
Ενισχυτης ή φιλτρο ?
Δεν βοηθαει και αυτη η καμπυλη να καταλαβω.



[takeda]

είναι απόκριση σε AC analysis απο το LTSPICE

- η ευθεία γραμμή είναι η φάση εξόδου συναρτήση της φάσης εισόδου
- η καμπύλη (πιο έντονη) είναι η τάση εξόδου για πλάτος εισόδου 0.8V

αριστερά ο άξονας Y είναι σε Volts (αναφέρεται στην καμπύλη γραμμή) και ο
δεξιά ο άξονας Y είναι σε μοίρες (αναφέρεται στην διακεκομένη ευθεία), ο
οριζόντιος είναι η συχνότητα και είναι γραμμικά όλα

είναι ενισχυτής, απλό τυπικό σχέδιο, διαφορικό εισόδου (σήμα - ανάδραση),
κοινός εκπομπος για ενίσχυση τάσης και mosfet push-pull (τάξη Β, με τα
irf9540/irf540 και έχει και ένα vbe multiplier για crossover distortion)

το θέμα που ρωτάω για να καταλάβω είναι: η υστέρηση φάσης της εξόδου
σε σχέση με την είσοδο, φτάνει τις 15 μοίρες στα 20ΚΗζ (33 στο κάτω)

αυτό τι ακριβώς συνεπάγεται; ποιο μέρος του κυκλώματος οφείλεται για
αυτή την υστέρηση; είναι ακουστή διαφορά και αν ναι τι είδους ;



[takeda]

αυτές είναι πιο καθαρές, (διαφορετικά διαγράμμα απο το πρώτο post αλλά και στις δύο είναι η ίδια μέτρηση με άλλη κλίμακα)

γραμμικός ο Χ , γραμμικός ο Υ σε Volts

λογαριθμικός ο Χ, dB ο Υ



[Μιχαλης Σπερτος]

Ολα ειναι κατα τα αναμενομενα.
Εαν υπαρχει πυκνωτης εν σειρα στην εισοδο και αμεσως μετα αντισταση προς την γη, πειραματισου με την τιμη του και ξαναμετρησε τα παντα.
Μπορεις να περιγραψεις τι υπαρχει στον κλαδο της αναδρασης (απο την εξοδο προς την αναστρεφουσα εισοδο του διαφορικου της εισοδου) ??
Εαν αποφασισεις να μεγαλωσεις τον πυκνωτη της εισοδου, ασε τον ενισχυτη να ζεσταθει καλα με ωμικο φορτιο, και εχε το νου σου για τυχον αυτοταλαντωση.
Πες τι προεκυψε.



[takeda]

θα ανεβάσω σχηματικό να το συζητήσουμε. έχω και ένα θέμα με τo στάδιο εξόδου που δεν καταλαβαίνω



[takeda]

τυπικός ενισχυτής απο slone και τα γενικής χρήσης βιβλία audio

υπάρχει κάτι που δεν πάει καλά ; μερικές αντιστάσεις μπορεί να
μην είναι ταιριαγμένες όπως θα έπρεπε να παίζει πραγματικά,
αλλά οκ, προσομοίωση είναι

υπάρχει κάποιος τρόπος να ξέρω που να εξισσοροπώ την ανάδραση
με τον ενισχυτή του CE (Q3) ? δηλαδή πχ τώρα
το CE (Q3) έχει απολαβή γύρω στο 40 αν θυμάμαι καλά,
και με την ανάδραση την ρίχνω, μήπως υπάρχει μυστική
συνταγή για αυτό;



[g.kar]

Αλλαξε προσωρινά την R21 από 10 σε 10Κ και ξανατρέξε το simulation.΄
Επίσης την τιμή του C1=1n άλλαξε την με C1=100p

Την σύγκριση θα την κάνεις με αναφορά την είσοδο στο σημείο (node) μεταξύ R1 & R2.



[takeda]

ωχ καθάρισα το account που είχα τις εικόνες.

να διαγραφεί το θέμα αφού δεν προσφέρει τίποτα σε κανένα
(τουλάχιστον απο το #4 και κάτω)



[Μιχαλης Σπερτος]

τυπικός ενισχυτής απο slone και τα γενικής χρήσης βιβλία audio

υπάρχει κάτι που δεν πάει καλά ; μερικές αντιστάσεις μπορεί να
μην είναι ταιριαγμένες όπως θα έπρεπε να παίζει πραγματικά,
αλλά οκ, προσομοίωση είναι

υπάρχει κάποιος τρόπος να ξέρω που να εξισσοροπώ την ανάδραση
με τον ενισχυτή του CE (Q3) ? δηλαδή πχ τώρα
το CE (Q3) έχει απολαβή γύρω στο 40 αν θυμάμαι καλά,
και με την ανάδραση την ρίχνω, μήπως υπάρχει μυστική
συνταγή για αυτό;

Διαβασε εδω τι ρολο παιζει ο C7

http://www.ampslab.com/c200_1.htm



[g.kar]

ωχ καθάρισα το account που είχα τις εικόνες.

να διαγραφεί το θέμα αφού δεν προσφέρει τίποτα σε κανένα
(τουλάχιστον απο το #4 και κάτω)

Πλάκα μας έκανες, που έλεγες ότι έτρεχες το κύκλωμα στον simulator ?



[takeda]

oxi, giati na kano plaka?
