Κατασκευή Μονομπλοκ Τελικών Ενισχυτων ACCUPHASE A60 ( clone)

[DIY by Joncr]

Ο μπρούτζος είναι κράμα χαλκού που χρησιμοποιείται επειδή είναι σκληρότερο από τον χαλκό. Οι θερμικές (και οι ηλεκτρικές) ιδιότητές του δεν έχουν καμιά σχέση με τον χαλκό, είναι πολύ κατώτερες. (Προσπαθείς να προσαρμόσεις τις εισροές που ήδη έχεις σε ένα χώρο του οποίου οι απαιτήσεις είναι συγκεκριμένες. Δεν σε βοηθεί αυτό, απλώς χάνεις χρόνο).

Οχι απλα θελω να μαθαινω



[jpaudio]

Στον παρακάτω σύνδεσμο, αναφέρονται τα χαρακτηριστικά του Accuphase A60.
https://www.accuphase.com/cat/a-60_e.pdf
Όπως φαίνεται και από τις φωτογραφίες, ο Α60 είναι ενισχυτής σε τάξη Α, με 20 mosfets στο στάδιο εξόδου.
Ο ενισχυτής που παρουσιάζεται εδώ ως <<κλώνος>> έχει 6 διπολικά τρανζίστορ και σίγουρα δεν λειτουργεί σε τάξη Α, αλλά σε ΑΒ.
Με δύο λόγια καμία σχέση οι δύο σχεδιάσεις.

Να κάτι που του μοιάζει αλλά όχι σε τάξη Α...

Accuphase A60 Current Feedback 8 Parallel Two-channel Power Amplifier Board | eBay

Distortion: 0.002% Signal to noise ratio:>100dB. Output power: 200W 8 Ω 400W 4 Ω.

www.ebay.com



[DIY by Joncr]

Να κάτι που του μοιάζει αλλά όχι σε τάξη Α...

Accuphase A60 Current Feedback 8 Parallel Two-channel Power Amplifier Board | eBay

Distortion: 0.002% Signal to noise ratio:>100dB. Output power: 200W 8 Ω 400W 4 Ω.

www.ebay.com

Eιναι το ιδιο κυκλωμα , αλλα με ενα επιπλεον toshiba και χωρο για περισσοτερους πυκνωτες on board , καθω εχει και shotchy γεφυρες αντι για απλες . Ειναι ο Α60+ και καλα . Κατα γενική ομολογια diyers που εφτιαξαν και τους δυο , αυτος που επελεξα για καποιο λογο παιζει καλυτερα και βγαζει καλυθτερες μετρησεις. Κλαση Α δεν ειναι με τιποτα και δεν τον πουλανε σαν κλαση Α , αλλα σαν class AB . Τελικα στο θεμα με το φιλτρο της τροφοδοσιας που παραπανω εχω βαλει 2 σχεδια εχουμε καποια απαντηση; Ειναι το κυριο ζητημα μου αυτη τη στιγμη.



[Costas Coyias]

Ηλεκτρικά, αμφότερες οι λύσεις είναι σωστές. Προτίμησε τη λύση Α, είναι πιο οργανωμένη και διευκολύνει τυχόν επισκευή, (υπό την προϋπόθεση πως θα χρησιμοποιήσεις κλέμμες για να συνδέσεις τα καλώδια). Δεν είναι απαραίτητο να είναι όμοιοι οι πυκνωτές, ούτε καν της ίδιας χωρητικότητας ή στα ίδια βολτ. Αρκεί το voltage rating να είναι υψηλότερο από το βολτάζ του επισχυτή. Βέβαια, είναι καλό και προτιμητέο (αλλά όχι απαραίτητο), η ομάδα των πυκνωτών της μιας ημιπεριόδου να είναι όμοια με αυτή της άλλης, δηλαδή, για κάθε πυκνωτή που θα τοποθετήσεις στο "συν", ένας όμοιός του πρέπει να τοποθετηθεί στο "πλην".

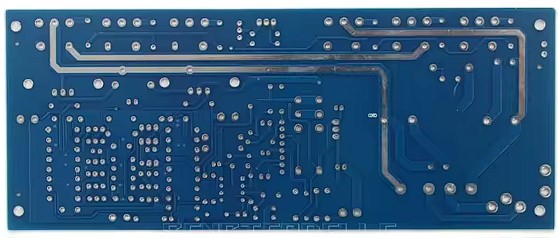

Επειδή δεν μπορώ να δω καθαρά, φρόντισε να καλύψεις με κόλληση τις πίστες που διοχετεύουν το ρεύμα από τη γέφυρα έως τα τρανζίστορ εξόδου, ώστε να τους αυξήσεις τη διατομή. Σκέτη πίστα χαλκού έχει πολύ μικρή διατομή, έστω για αυτά τα 60 βατ προγράμματος.



[DIY by Joncr]

Ηλεκτρικά, αμφότερες οι λύσεις είναι σωστές. Προτίμησε τη λύση Α, είναι πιο οργανωμένη και διευκολύνει τυχόν επισκευή, (υπό την προϋπόθεση πως θα χρησιμοποιήσεις κλέμμες για να συνδέσεις τα καλώδια). Δεν είναι απαραίτητο να είναι όμοιοι οι πυκνωτές, ούτε καν της ίδιας χωρητικότητας ή στα ίδια βολτ. Αρκεί το voltage rating να είναι υψηλότερο από το βολτάζ του επισχυτή. Βέβαια, είναι καλό και προτιμητέο (αλλά όχι απαραίτητο), η ομάδα των πυκνωτών της μιας ημιπεριόδου να είναι όμοια με αυτή της άλλης, δηλαδή, για κάθε πυκνωτή που θα τοποθετήσεις στο "συν", ένας όμοιός του πρέπει να τοποθετηθεί στο "πλην".

Επειδή δεν μπορώ να δω καθαρά, φρόντισε να καλύψεις με κόλληση τις πίστες που διοχετεύουν το ρεύμα από τη γέφυρα έως τα τρανζίστορ εξόδου, ώστε να τους αυξήσεις τη διατομή. Σκέτη πίστα χαλκού έχει πολύ μικρή διατομή, έστω για αυτά τα 60 βατ προγράμματος.

Σε ευχαριστω , με βοηθησες πολυ . Οι πιστες ειναι καλυμμένες σε καποια σημεια αν διακρινω και γω σωστα . Ισως να
τα γεφυρωσω με μονοκλωνο χαλκο. Τι λες;



[Costas Coyias]

Οκ, αν είναι καλυμένες με κόλληση, τότε είναι εντάξει. Μη βάλεις χαλκόσυρμα, γιατί κολλώντας το, μπορεί να κάνεις ζημιά στην πίστα λόγω υπερθέρμανσης. Αν θέλεις, πέρνα από πάνω άλλη μια στρώση κόλλησης, στα γρήγορα, χωρίς να υπερθερμάνεις την πίστα και σου ξεκολλήσει από την πλακέτα.
