H κεντρική ιδέα πέριξ της οποίας αναπτύχθηκε το κύκλωμα είναι – πολλές «πηγές» συγκλίνουν προς αυτή – πως το μπάσο στους δίσκους είναι μονοφωνικό κάτω των 150Hz και φυσικά «κοινό» και στα δύο κανάλια. Επομένως όλοι οι προστιθέμενοι κατοπινοί χαμηλόσυχνοι «μηχανικοί» θόρυβοι που θα «προστεθούν» στα δύο κανάλια, θα έχουν εγγενή διαφορά φάσης περίπου 180°, σε σχέση με το αντίστοιχης συχνότητας μονοφωνικό «ακουστικό» σήμα των αυλακιών. Οπότε αθροίζοντας τα κανάλια οι αντίστροφης φάσης «ξενόφερτοι» μηχανικοί θόρυβοι θα «εξουδετερωθούν».
https://www.analogueseduction.net/phono-stages-phono-boards/KABRF1.html

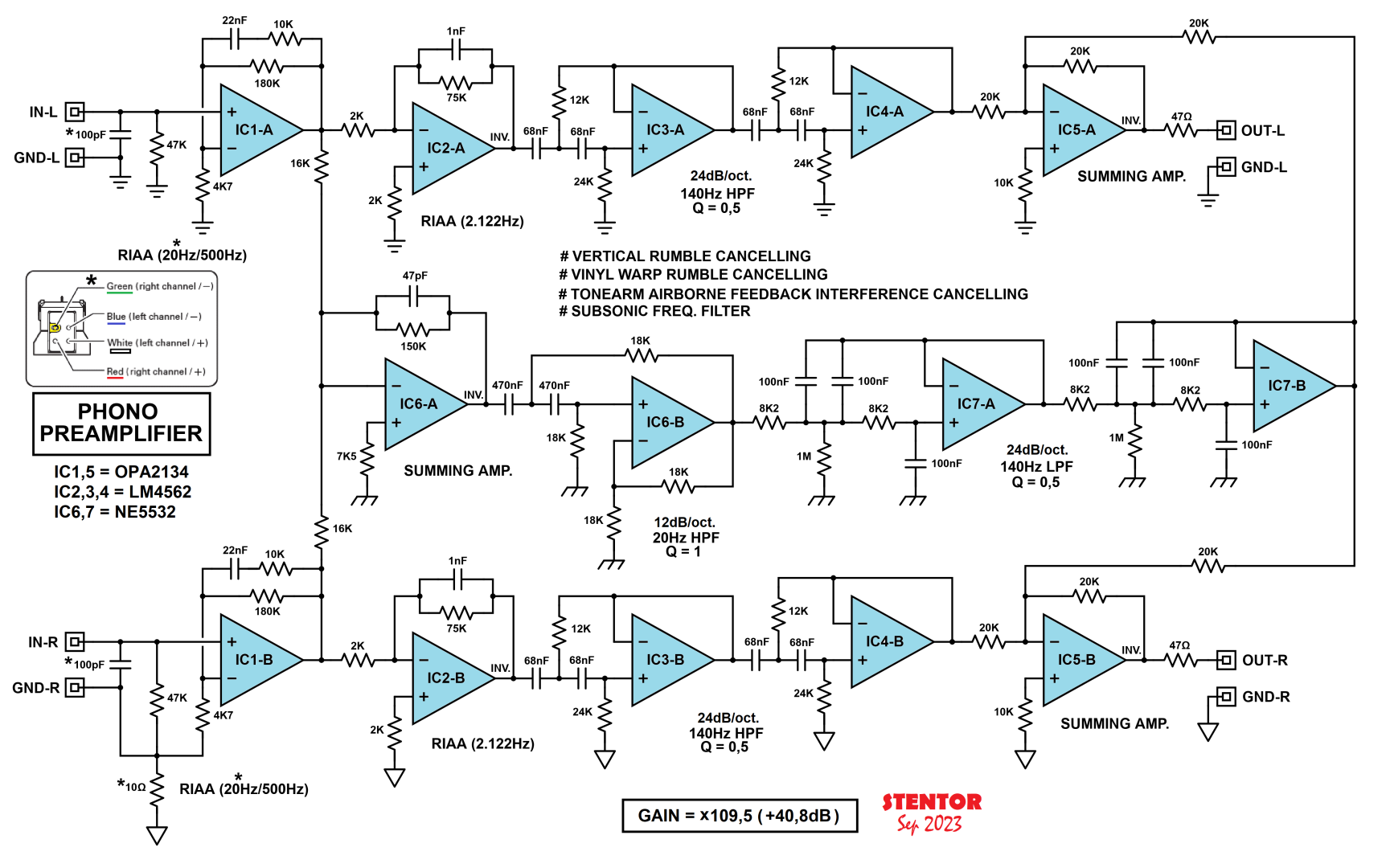

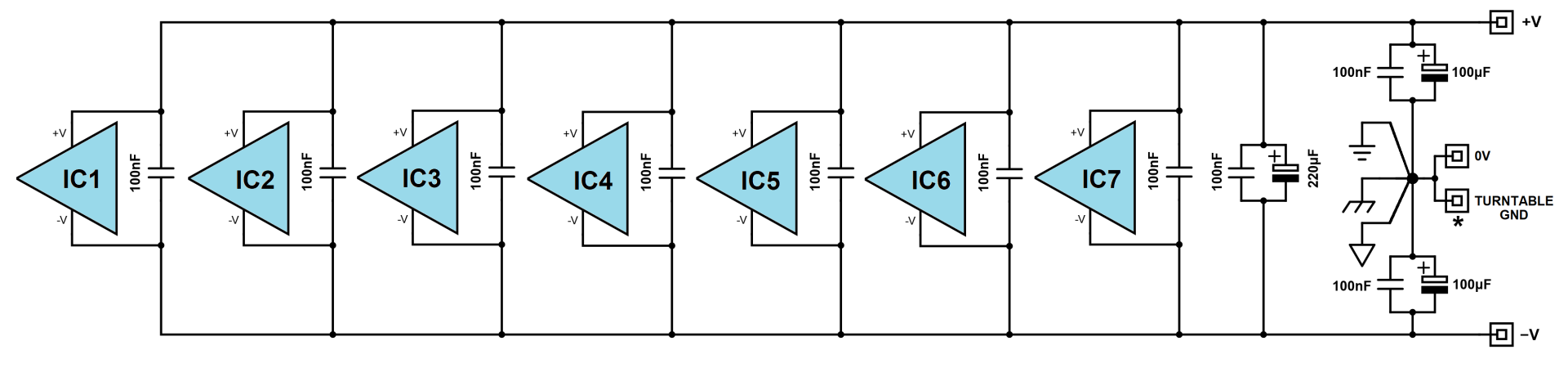

Ο προενισχυτής ολοκληρώθηκε κυκλωματικά, αλλά δεν κατασκευάστηκε ακόμα για να αξιολογηθεί, διότι μου απομένει η σχεδίαση της πλακέτας. Παρουσιάζω λοιπόν τη θεωρητική σχεδίαση, ελπίζοντας να λειτουργήσει ως πρακτική πηγή έμπνευσης γι' άλλους που θα ήθελαν να σχεδιάσουν τον δικό τους προενισχυτή.
Η ενίσχυση του IC1 ικανοποιεί το ήμισυ της απαίτησης ισοστάθμισης κατά RIAA, αλλά με μετατοπισμένο τον πόλο των 50,05Hz χαμηλότερα, περίπου στα 20Hz.
https://sound-au.com/project06.htm
H ενίσχυση του IC2 ικανοποιεί το δεύτερο ήμισυ της απαίτησης ισοστάθμισης κατά RIAA.
Τα IC3,4 υλοποιούν ένα υψιπερατό φίλτρο με συχνότητα αποκοπής στα 140Hz.
To IC6-Α είναι αθροιστής-ενισχυτής, οπότε στην έξοδό του εμφανίζεται ενισχυμένο μονοφωνικό σήμα που στη συνέχεια περνάει κι ενισχύεται περαιτέρω από το φίλτρο υποήχων IC6-B.
Κατόπιν διέρχεται από το βαθυπερατό φίλτρο IC7,8 με συχνότητα αποκοπής στα 140Ηz και τελικά το μονοφωνικό μπάσο προστίθεται στο στερεοφωνικό σήμα με τους αθροιστές IC5.
Στον πυκνωτή (100pF) εισόδου για τη σύζευξη της κεφαλής, πρέπει να συνυπολογιστεί αθροιστικά και η συνολική «χωρητικότητα» της καλωδίωσης του πικάπ (περίπου 30pF/30εκ.), οπότε η τελική συνολική χωρητικότητα αναμένεται να υπερβαίνει αρκετά την τυπική της προδιαγραφής του πυκνωτή. Διότι ως γνωστό, κάθε κεφαλή χρειάζεται να «βλέπει» χωρητικότητα εντός συγκεκριμένων ορίων για ν' αποδώσει σωστά τις υψηλές συχνότητες, αλλιώς τα πρίμα «υποφέρουν» .
Η αντίσταση (10Ω) «διαχωρισμού γειώσεων» της αριστερής εισόδου, είναι συχνά απαραίτητη για ν’ αποφεύγεται ο βρόχος γείωσης για κεφαλές που γειώνουν το μεταλλικό «σώμα» τους και τον βραχίονα, μ’ ένα χάλκινο έλασμα στον αρνητικό (πράσινο) ακροδέκτη εξόδου του αριστερού καναλιού τους.
Τέλος στο περιεκτικό «παρασιτικοί υπόηχοι» περιλαμβάνονται το rumble του lacquer κοπής του δίσκου, το rumble του πικάπ, ο «βόμβος» όταν «ανεβοκατεβαίνει» η βελόνα στα σκεβρώματα του δίσκου, η ακουστική ανάδραση από τα ηχεία όταν είναι «κοντά» στο πικάπ και η ανεξέλεγκτη «διαδρομή» των woofers στα κοινότυπα ηχεία bass-reflex (ο σωλήνας συντονισμού «αδρανεί» και συμπεριφέρεται ως «μεγάλη τρύπα στο κουτί» για συχνότητες χαμηλότερες από αυτές που «υποστηρίζονται» από τις διαστάσεις του και για σταθερό – πάντα – όγκο καμπίνας).
https://www.analogueseduction.net/phono-stages-phono-boards/KABRF1.html
Ο προενισχυτής ολοκληρώθηκε κυκλωματικά, αλλά δεν κατασκευάστηκε ακόμα για να αξιολογηθεί, διότι μου απομένει η σχεδίαση της πλακέτας. Παρουσιάζω λοιπόν τη θεωρητική σχεδίαση, ελπίζοντας να λειτουργήσει ως πρακτική πηγή έμπνευσης γι' άλλους που θα ήθελαν να σχεδιάσουν τον δικό τους προενισχυτή.
Η ενίσχυση του IC1 ικανοποιεί το ήμισυ της απαίτησης ισοστάθμισης κατά RIAA, αλλά με μετατοπισμένο τον πόλο των 50,05Hz χαμηλότερα, περίπου στα 20Hz.
https://sound-au.com/project06.htm
H ενίσχυση του IC2 ικανοποιεί το δεύτερο ήμισυ της απαίτησης ισοστάθμισης κατά RIAA.
Τα IC3,4 υλοποιούν ένα υψιπερατό φίλτρο με συχνότητα αποκοπής στα 140Hz.
To IC6-Α είναι αθροιστής-ενισχυτής, οπότε στην έξοδό του εμφανίζεται ενισχυμένο μονοφωνικό σήμα που στη συνέχεια περνάει κι ενισχύεται περαιτέρω από το φίλτρο υποήχων IC6-B.
Κατόπιν διέρχεται από το βαθυπερατό φίλτρο IC7,8 με συχνότητα αποκοπής στα 140Ηz και τελικά το μονοφωνικό μπάσο προστίθεται στο στερεοφωνικό σήμα με τους αθροιστές IC5.
Στον πυκνωτή (100pF) εισόδου για τη σύζευξη της κεφαλής, πρέπει να συνυπολογιστεί αθροιστικά και η συνολική «χωρητικότητα» της καλωδίωσης του πικάπ (περίπου 30pF/30εκ.), οπότε η τελική συνολική χωρητικότητα αναμένεται να υπερβαίνει αρκετά την τυπική της προδιαγραφής του πυκνωτή. Διότι ως γνωστό, κάθε κεφαλή χρειάζεται να «βλέπει» χωρητικότητα εντός συγκεκριμένων ορίων για ν' αποδώσει σωστά τις υψηλές συχνότητες, αλλιώς τα πρίμα «υποφέρουν» .
Η αντίσταση (10Ω) «διαχωρισμού γειώσεων» της αριστερής εισόδου, είναι συχνά απαραίτητη για ν’ αποφεύγεται ο βρόχος γείωσης για κεφαλές που γειώνουν το μεταλλικό «σώμα» τους και τον βραχίονα, μ’ ένα χάλκινο έλασμα στον αρνητικό (πράσινο) ακροδέκτη εξόδου του αριστερού καναλιού τους.
Τέλος στο περιεκτικό «παρασιτικοί υπόηχοι» περιλαμβάνονται το rumble του lacquer κοπής του δίσκου, το rumble του πικάπ, ο «βόμβος» όταν «ανεβοκατεβαίνει» η βελόνα στα σκεβρώματα του δίσκου, η ακουστική ανάδραση από τα ηχεία όταν είναι «κοντά» στο πικάπ και η ανεξέλεγκτη «διαδρομή» των woofers στα κοινότυπα ηχεία bass-reflex (ο σωλήνας συντονισμού «αδρανεί» και συμπεριφέρεται ως «μεγάλη τρύπα στο κουτί» για συχνότητες χαμηλότερες από αυτές που «υποστηρίζονται» από τις διαστάσεις του και για σταθερό – πάντα – όγκο καμπίνας).
