Σύστημα Κοινωνικών Εκδηλώσεων!

[PeterMeni]

Λοιπόν ανάμεσα στα υπόλοιπα μπλιμπλίκια που διαθέτω έχω και ένα σύστημα για γιορτές και πανηγύρια.
Μιας λοιπόν που τις ημέρες που διανύουμε (απόκριες γαρ) γίνονται πολλές τέτοιες εκδηλώσεις, σκέφτηκα να το παρουσιάσω.

Ξέρετε τώρα...
Κάτι η ευκολία μεταφοράς, κάτι η αντοχή στην κακομεταχείριση, κάτι οι υψηλές στάθμες και κάτι το άγχος της καταστροφής ακριβώς συσκευών με οδήγησαν στην απόκτηση του.

Την βασική τριάδα αποτελούν τα ηχεία, ο τελικός ενισχυτής και ένας μίκτης.
Να τα δούμε ένα-ένα...



[PeterMeni]

Απάντηση: Σύστημα Κοινωνικών Εκδηλώσεων!

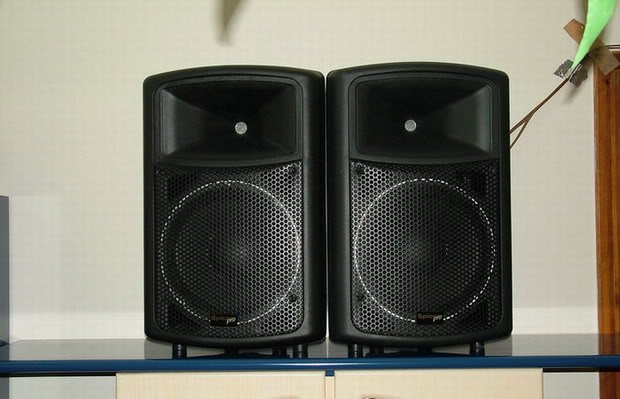

Τα ηχεία είναι δύο Spicom από την επαγγελματική της σειρά.
Με woofer 12 ιντσών και driver 1 inch για τις υψηλές.
Έχουν ευαισθησία 95 db και αντοχή 200 watt.
Θα ακουστεί περίεργο αλλά έχουν γίνει κάποιες βελτιώσεις στα υλικά του κροσόβερ και της εσωτερικής καλωδίωσης.



[PeterMeni]

Απάντηση: Σύστημα Κοινωνικών Εκδηλώσεων!

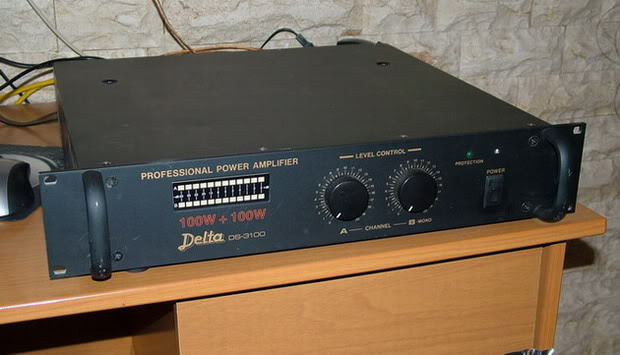

Ο τελικός ενισχυτής είναι ένας Delta με ισχύ 130 watt RMS στο κανάλι στα 8 Ω και 240 στα 4 Ω.
Έχει δεχτεί μια σειρά βελτιώσεων, μάλλον πλήρη ανακατασκευή θα την έλεγα, που κατατάσσουν τον ήχο του σαφώς στη κατηγορία του λεγόμενου Ηιgh-End, έχοντας ντροπιάσει κάποια αρκετά ακριβά κομμάτια.
Είναι 22 κιλά και περιέχει δύο μετασχηματιστές με τις γέφυρες ανόρθωσης συνδεδεμένες παράλληλα. Στο στάδιο εξόδου έχει έξι τρανζίστορ Fet στο κάθε κανάλι.

Συγκεκριμένα έχει απλοποιηθεί το κύκλωμα εισόδου ενώ έχουν αντικατασταθεί τα υλικά του με καλύτερα.
Η τροφοδοσία του έχει ανέρθει στις 110000 μF με ποιοτικούς πυκνωτές.
Έχουν αλλαχθεί τα βύσματα εισόδου και εξόδου και έχουν ελαττωθεί στο ελάχιστο οι διαδρομές του σήματος καταργώντας και τα ποτενσιόμετρα του όγκου.



[Alex_Zapantis]

ΣΙΓΑ ΤΗΝ ΕΚΠΛΗΞΗ...

...
Θα ακουστεί περίεργο αλλά έχουν γίνει κάποιες βελτιώσεις στα υλικά του κροσόβερ και της εσωτερικής καλωδίωσης.

Γνωρίζοντας τα... πεπραγμένα σου, δεν ακούγεται καθόλου περίεργο.:126:

ΔΩΣΕ!:615:



[PeterMeni]

Απάντηση: ΣΙΓΑ ΤΗΝ ΕΚΠΛΗΞΗ...

Γνωρίζοντας τα... πεπραγμένα σου, δεν ακούγεται καθόλου περίεργο.:126:

ΔΩΣΕ!:615:

Όταν έχεις την αρρώστια δεν σταματάς ούτε σε συσκευές που χρησιμοποιούνται τρεις φορές το χρόνο.:116:



[Manos58]

Απάντηση: Σύστημα Κοινωνικών Εκδηλώσεων!

Αντε ρε που το χεριασες. Αυτο κι'αν ειναι ειδηση.



[AggelosV]

Απάντηση: ΣΙΓΑ ΤΗΝ ΕΚΠΛΗΞΗ...

Επισης θα ηταν ενδιαφερον να μαθουμε και τις βελτιωσεις του ενισχυτη (αν υπαρχει και φωτο του εσωτερικου κοσμου...:116



[PeterMeni]

Απάντηση: ΣΙΓΑ ΤΗΝ ΕΚΠΛΗΞΗ...

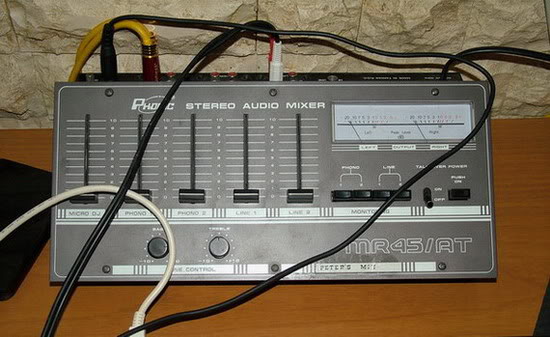

Ο τελευταίος της παρέας, αλλά όχι έσχατος, είναι ένας μίκτης της Phonic που με συντροφεύει για είκοσι σχεδόν χρόνια.
Κατανοητό πως έχει υποστεί μια σειρά βελτιώσεων ξεκινώντας από το ισχυρότερο τμήμα ακουστικών και καταλήγοντας σε αλλαγμένο στάδιο εξόδου, ποιοτικό σταθεροποιημένο τροφοδοτικό με 20000 μF πυκνωτές και κατάργηση κάθε ευκολίας ελέω ποιοτικότερου ήχου.



[PeterMeni]

Απάντηση: ΣΙΓΑ ΤΗΝ ΕΚΠΛΗΞΗ...

Επισης θα ηταν ενδιαφερον να μαθουμε και τις βελτιωσεις του ενισχυτη (αν υπαρχει και φωτο του εσωτερικου κοσμου...:116

Αρκέσου σε μια περιγραφή μου του εσωτερικού του, μιας και το άνοιγμα είναι μπελαλίδικο.
Πίσω ακριβώς από την πρόσοψη κατοικούν οι δύο κλασικοί μετασχηματιστές με πρωτεύων στα 115 Volts οπότε είναι συνδεδεμένοι εν σειρά για τα 230.
Αυτή έχουν τραβηχτεί από εμένα εντελώς πλάι προκειμένου να χωρέσουν ανάμεσα τους οι δύο τεράστιοι πυκνωτές, 47000μF 100 Volt έκαστος, που είναι τοποθετημένοι στο πλάι επάνω σε μια αλουμινογωνία..
Τα δευτερεύοντα των μετασχηματιστών τροφοδοτούν δυο γέφυρες 40Α οι οποίες στη συνέχεια συνδέονται παράλληλα για να τροφοδοτήσουν με τάση τους δυο πυκνωτές.

Στη δεξιά και αριστερή πλευρά της πίσω πλευρά βρίσκονται τα δύο κανάλια με τα έξι Fet στο επάνω μέρος επάνω σε μια ψήκτρα.
Υπάρχει ενεργό κύκλωμα ψύξης που παλαιότερα, για μείωση θορύβου, το είχα με αισθητήρα ενώ τώρα είναι απλός δύο ταχυτήτων.
Επάνω στο κάθε τρανζίστορ εξόδου έχει κολληθεί ένας πυκνωτής 1000 μF της Rubycon.



[PeterMeni]

Απάντηση: ΣΙΓΑ ΤΗΝ ΕΚΠΛΗΞΗ...

Τα καλώδια των ηχείων είναι της Canton, ενώ τα διασύνδεσης διάφορα από ιδιοκατασκευές μου με επάργυρα τεφλόν μέχρι κρυογεννημένα μονόκλωνα και VDH.

Επίσης κατά καιρούς έχουν συνδεθεί μεταξύ του μίκτη και του τελικού κάποιοι λαμπάτοι ιδιοκατασκευής όπως και ο Single-Ended του Aleph Pass επίσης DIY.



[xfader]

Απάντηση: ΣΙΓΑ ΤΗΝ ΕΚΠΛΗΞΗ...

Ο τελευταίος της παρέας, αλλά όχι έσχατος, είναι ένας μίκτης της Phonic που με συντροφεύει για είκοσι σχεδόν χρόνια.
Κατανοητό πως έχει υποστεί μια σειρά βελτιώσεων ξεκινώντας από το ισχυρότερο τμήμα ακουστικών και καταλήγοντας σε αλλαγμένο στάδιο εξόδου, ποιοτικό σταθεροποιημένο τροφοδοτικό με 20000 μF πυκνωτές και κατάργηση κάθε ευκολίας ελέω ποιοτικότερου ήχου.

Πέτρο, άλλαξε και τα ποτενσιόμετρα γιατί τα μαμακίσια είναι δράμα. :107:



[PeterMeni]

Απάντηση: Σύστημα Κοινωνικών Εκδηλώσεων!

Αλέξανδρε τα ποτενσιόμετρα έχουν μεταλλικό σώμα και ουσιαστικά αποτελούν μέρος από το σασί του μίκτη.
Ο μίκτης χρησιμοποιήθηκε το Σαββάτο και είχε να δουλέψει σχεδόν ένα χρόνο, από το προηγούμενο αποκριάτικο πάρτι.
Λοιπόν τα ποτενσιόμετρα δεν χρειάστηκαν καν καθαρισμό.
Εδώ και τόσα χρόνια στέκουν λεβεντιά, έχοντας καθαριστή, προληπτικά περισσότερο, 4-5 φορές.



[VLASSIS-S]

:103: επιτελους ενα συστημα που αξιζει τα λεφτα του αλλα συγχρονως ειναι αποδεκτο απο την πλειοψηφια των μελων !!! :103:



[PeterMeni]

Απάντηση: Re: Σύστημα Κοινωνικών Εκδηλώσεων!

:103: επιτελους ενα συστημα που αξιζει τα λεφτα του αλλα συγχρονως ειναι αποδεκτο απο την πλειοψηφια των μελων !!! :103:

Μεγάλη μπουκιά φάε, μεγάλη κουβέντα μην λες...>>
