Το παρών θέμα αποτελεί εμπλουτισμό του άρθρου: ‘’Μύθοι για Καλώδια τροφοδοσίας συσκευών ’’.
Ο λόγος του ποσταρίσματος οφείλεται και σε κείμενα όπως το παρακάτω απόσπασμα (που δεν σου επιτρέπεται να κάνεις copy/paste ) από την ιστοσελίδα της εταιρείας Futurech

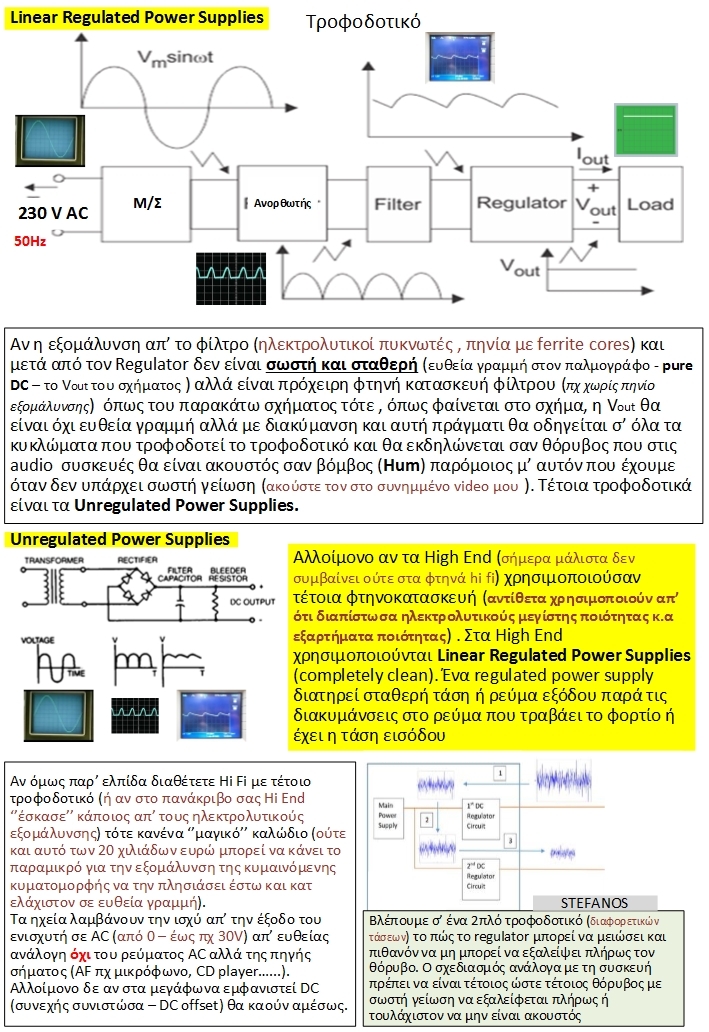

Αντί για λόγια παραθέτω τη φωτογραφία:
Προσωπικά , σαν Τεχνολόγος Μηχανικός, θεωρώ το κείμενο παραπλανητικό με ανακρίβειες και θα παρακαλούσα μέλη ,Θεωρητικούς Φυσικούς ή Μηχανικούς Πολυτεχνείου να εκφράσουν τη γνώμη τους επ’ αυτού πιο εμπεριστατωμένα απ’ ότι εγώ.
Εννοώ ότι είναι λογικοφανές { (λογικοφανές αφού αν η εξομάλυνση δεν είναι η σωστή ,η κυμάτωση του τροφοδοτικού θα είναι ακουστή στα ηχεία) ή απλά για του μη ηλεκτρονικούς: ‘’ Αν η τάση του τροφοδοτικού δεν είναι σαν την τάση μιας αντίστοιχης μπαταρίας τότε το τροφοδοτικό ‘’ακούγεται’’ στα μεγάφωνα)} αλλά χρησιμοποιεί λέξεις και φράσεις όπως:
In fact…. Let’s say…
Επίσης διάβασα από υποστηρικτές των ''magic'' καλωδίων:
''Τι είναι λοιπόν ένας ενισχυτής? Μια μονάδα "διαμόρφωσης" της φέρουσας της τροφοδοσίας του. Αυτό σημαίνει ότι στο δευτερεύον του Μ/Σ συναντάμε το πλήρες συχνοτικό φάσμα του ήχου που παράγεται. Κάθε καλώδιο σε κάθε συσκευή έχει διαφορετικό ρόλο, οι μετρήσεις του ανεξάρτητα της εφαρμογής έχουν μηδενική χρησιμότητα.''
Δείτε όμως και το πώς έχουν επηρεαστεί μέλη του avsite απ’ αυτό ή κάποιο παρόμοιο κείμενο κάποιας άλλης εταιρείας.
Πχ το #562 εδώ που έχει την ίδια έννοια με το ανωτέρω κείμενο.

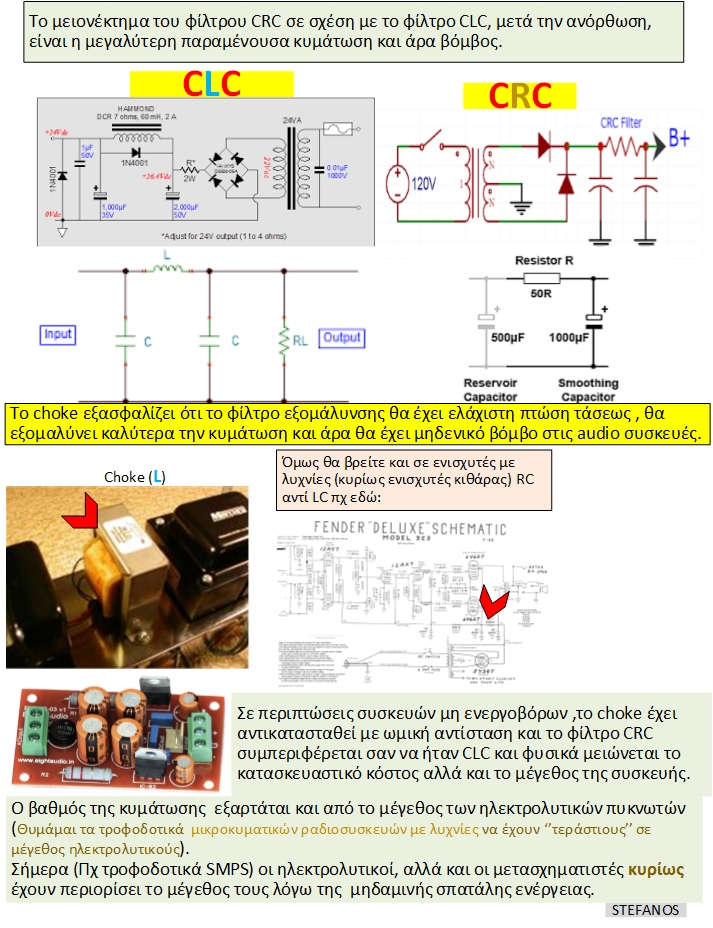

Έτσι λοιπόν η όποια κυμάτωση γίνεται ακουστή στα μεγάφωνα , οφείλεται στο τροφοδοτικό (το σύνολο όμως των σημερινών τροφοδοτικών που διαθέτουν ηλεκτρολυτικούς και choke για την εξομάλυνση εγγυώνται 100% DC πόσο μάλιστα τα τροφοδοτικά των ακριβών μηχανημάτων) και κανένα καλώδιο τροφοδοσίας όσο ακριβό και όποιας καθαρότητας χαλκού ή άλλου μετάλλου δεν μπορεί να την αποτρέψει.
Φυσικά οι ισχυρισμοί για blind test (πχ…Thinking it might be just a ruse I did the predicable by swapping back in the factory power cord for a time. Like many of your clients this only resulted in disappointment in my system..) και όχι για μετρήσεις απευθύνονται σε ανημέρωτους καταναλωτές .
Αλλά καλύτερα πάλι με μια φωτογραφία:
Εξ’ άλλου σε τέτοιες μετρήσεις στηρίζονται τα specsτων μηχανημάτων και μάλιστα σήμερα πιο προωθημένες (Pink vs White Noise - Εφαρμογές)
Μπορεί ένα κύκλωμα ήχου να τροφοδοτείται από ένα τροφοδοτικό μεταγωγής ( παλμοτροφοδοτικό ή διακοπτικό ή switched-mode power supply - SMPS) ??
Τα SMPS μπορεί να είναι:
Μερικοί υποστηρίζουν τη χρήση μόνο γραμμικών τροφοδοτικών για τον ήχο .
Δείτε και το άρθρο εδώ, για UPS που είναι λιγότερο θορυβώδη , έχουν όμως πολλά άλλα προβλήματα (Η Θερμότητα, η απόδοση και το βάρος είναι τα σημαντικότερα από αυτά…) .
Αλλά με μη γραμμικά φορτία (παλιά οι ανορθωτές κάποιων τηλεοράσεων – θυρίστορ εν σειρά με το δίκτυο) φόρτιζαν το δίκτυο και είχε μια DC συνιστώσα ( half wave rectifiers).
Σήμερα δεν νομίζω ότι θα μετρήσετε συνιστώσα DC ( Full wave rectifiers). Το γράφω γιατί κάπου διάβασα ότι κάποια ‘’μαγικά’’ καλώδια εξουδετερώνουν τη DCσυνιστώσα αν εμφανιστεί στην πρίζα μας των 230V.
Συνημμένο Video μου να ακούσετε βόμβο (hum) που αναφέρεται στο παραπάνω κείμενο.
Ο λόγος του ποσταρίσματος οφείλεται και σε κείμενα όπως το παρακάτω απόσπασμα (που δεν σου επιτρέπεται να κάνεις copy/paste ) από την ιστοσελίδα της εταιρείας Futurech
Αντί για λόγια παραθέτω τη φωτογραφία:
Εννοώ ότι είναι λογικοφανές { (λογικοφανές αφού αν η εξομάλυνση δεν είναι η σωστή ,η κυμάτωση του τροφοδοτικού θα είναι ακουστή στα ηχεία) ή απλά για του μη ηλεκτρονικούς: ‘’ Αν η τάση του τροφοδοτικού δεν είναι σαν την τάση μιας αντίστοιχης μπαταρίας τότε το τροφοδοτικό ‘’ακούγεται’’ στα μεγάφωνα)} αλλά χρησιμοποιεί λέξεις και φράσεις όπως:
In fact…. Let’s say…
Επίσης διάβασα από υποστηρικτές των ''magic'' καλωδίων:
''Τι είναι λοιπόν ένας ενισχυτής? Μια μονάδα "διαμόρφωσης" της φέρουσας της τροφοδοσίας του. Αυτό σημαίνει ότι στο δευτερεύον του Μ/Σ συναντάμε το πλήρες συχνοτικό φάσμα του ήχου που παράγεται. Κάθε καλώδιο σε κάθε συσκευή έχει διαφορετικό ρόλο, οι μετρήσεις του ανεξάρτητα της εφαρμογής έχουν μηδενική χρησιμότητα.''
Δείτε όμως και το πώς έχουν επηρεαστεί μέλη του avsite απ’ αυτό ή κάποιο παρόμοιο κείμενο κάποιας άλλης εταιρείας.
Πχ το #562 εδώ που έχει την ίδια έννοια με το ανωτέρω κείμενο.
Και φυσικά μόνο εν σειρά δεν μπορεί να είναι (αλίμονο αν ήταν...). Έτσι , όμως λειτουργούν οι πομποί (τους οποίους υπηρέτησα 33 έτη): Το γιατί….αλλά πάλι καλύτερα με μια φωτογραφία:
Φυσικά οι ισχυρισμοί για blind test (πχ…Thinking it might be just a ruse I did the predicable by swapping back in the factory power cord for a time. Like many of your clients this only resulted in disappointment in my system..) και όχι για μετρήσεις απευθύνονται σε ανημέρωτους καταναλωτές .
Αλλά καλύτερα πάλι με μια φωτογραφία:
Σύγκριση χαρακτηριστικών ‘’μαγικού’’ με ‘’μαύρο’’
Δείτε λεπτομέρειες στο σχετικό άρθρο:‘’ Σύγκριση χαρακτηριστικών καλωδίων τροφοδοσίας ‘’Metal Oxide Varistors
Φίλτρα Εισόδου για τα 230V ΔΕΗ μπορούν ενσωματωθούν στα τροφοδοτικά για να αφαιρέσουν (σε κάποιο βαθμό ) οποιαδήποτε μορφή θορύβου υψηλής συχνότητας και να κατασταλούν μεγάλες αιχμές (spikes). Αυτό πχ μπορεί να γίνει με Metal Oxide Varistors (εντός του τροφοδοτικού ή στο πολύμπριζο δείτε και το σχετικό άρθρο εδώ) το οποίο ουσιαστικά βραχυκυκλώνει το σήμα θορύβου ή τουλάχιστον το μειώνει σε ένα επίπεδο που είναι μη ακουστό . Σε αντίθεση με τις πεποιθήσεις ορισμένων, δεν υπάρχει πανάκεια για το θόρυβο και είναι καλύτερο να επιτεθεί στον εξοπλισμό μας , παρά την δημοφιλή όπως διαπίστωσα άποψη {(αλλά κατά τη γνώμη μου εσφαλμένη και ατεκμηρίωτη) ότι ένα ακριβό καλώδιο τροφοδοσίας θα τα θεραπεύσει (εκτός αν το καλώδιο έχει ενσωματωμένο κάποιας νέας(!) τεχνολογίας παρόμοιο φίλτρο)}.Μπορεί ένα κύκλωμα ήχου να τροφοδοτείται από ένα τροφοδοτικό μεταγωγής ( παλμοτροφοδοτικό ή διακοπτικό ή switched-mode power supply - SMPS) ??
Τα SMPS μπορεί να είναι:
- A.C σε D.C,
- D.C σε D.C και
- D.C σε A.C converters
Απλό μπλοκ διάγραμμα SMPS
Αλλού χρησιμοποιούνται hybridτροφοδοτικά. Πχ έστω ένα κύκλωμα απαιτεί +5V. Μπορεί να χρησιμοποιηθεί SMPS να παραχθούν +7Vκαι στη συνέχεια ένα low-noise linear regulator για να έρθει η τάση στα +5V.
Μερικοί υποστηρίζουν τη χρήση μόνο γραμμικών τροφοδοτικών για τον ήχο .
Δείτε και το άρθρο εδώ, για UPS που είναι λιγότερο θορυβώδη , έχουν όμως πολλά άλλα προβλήματα (Η Θερμότητα, η απόδοση και το βάρος είναι τα σημαντικότερα από αυτά…) .
DC συνιστώσα στην AC 230V της πρίζας
Ο τοπικός υποσταθμός ( μετ/στης επί κολώνας) δεν μπορεί να παρέχει DC Volt, καθώς ο μετασχηματιστής δίνει τάση στο δευτερεύον τύλιγμα ανάλογη τη μεταβολής της μαγνητικής ροής . Το ίδιο και αν η συσκευή μας έχει μετασχηματιστή στο τροφοδοτικό της (όπως είναι σχεδόν το σύνολο σήμερα των ηλεκτρονικών συσκευών).Αλλά με μη γραμμικά φορτία (παλιά οι ανορθωτές κάποιων τηλεοράσεων – θυρίστορ εν σειρά με το δίκτυο) φόρτιζαν το δίκτυο και είχε μια DC συνιστώσα ( half wave rectifiers).
Σήμερα δεν νομίζω ότι θα μετρήσετε συνιστώσα DC ( Full wave rectifiers). Το γράφω γιατί κάπου διάβασα ότι κάποια ‘’μαγικά’’ καλώδια εξουδετερώνουν τη DCσυνιστώσα αν εμφανιστεί στην πρίζα μας των 230V.
Θωράκιση Καλωδίων διασυνδέσεως και ρεύματος
Δείτε το άρθρο: Θωράκιση καλωδίων ρεύματος και διασυνδέσεωνElectro-MagneticInterference & Φερρίτες για μπλοκαρισμα της RF
Αναφέρομαι διεξοδικά και αναλυτικά στο άρθρο: Ηλεκτρομαγνητική Παρεμβολή (ΕΜΙ)
