κατασκευή καμπίνας ΣΑΜΠ

[costas EAR]

Τι καμπίνα προτείνετε για το παρακάτω μεγάφωνο χαμηλών;

JBL 2268H 18'(το πλήρες ηχείο είναι το SRX718S, παθητικό και χωρίς κρος)

FS 33
QTS 0.36
QMS 3.8
QES 0.39
VAS 328
EFF 2.8
PE 800 (!!!)
XMAX 23 (!!!)
RE 5.3
LE 1.85
SD 0.1269
BL 21.5
MMS 168
FLUX 0.6

Μπάσσα θα έχει;



[platon]

"""Μπάσσα θα έχει;[/quote]""""


Πλακα μας κανεις ?????........¨-)

18" προ σαμπ και δεν θα εχει ΜΠΑΣΑ?

Ελπιζω το σπιτι σου να εγινε με τις τελευταιες προδιαγραφες, για αντοχη, και σε 10 ριχτερ.

http://www.e-av.co.uk/info.php?id=2071

Αληθεια με τι ενισχυτη θα το δουλεψεις?

Κανε ενα ψαξιμο στο ιντερνετ και ολο και κατι θα βρεις.
Ενα πολυ καλο φορουμ και σιτε ειναι το "Pi"

http://www.audioroundtable.com/PiSpeakers/index.html

Kales ακροασεις.
Παρουσιασε την πορεια της κατασκευης αν θελεις.



[costas EAR]

χα χα χα χαχα...

ε, αν δεν αντέξει το σπίτι, θα ....μετακομίσω!

Το ηχείο παίζει ήδη με ενισχυτικά δικής μου κατασκευής, μεγάλης ισχύος. Βασίζονται σε τσιπ της tripath και βγάζoυν >2000 βατ στο κανάλι στα 8 ωμ.

Για όσους δεν γνωρίζουν, δουλεύω με ενεργή πολυενίσχυση τα magnepan με κρος σε ψηφιακό επίπεδο.

Το "σαμπάκι" παίρνει το μπάσσο και από τα 2 κανάλια από 80 κύκλους και κάτω, και από 28 κύκλους και πάνω.

Το ζητούμενο είναι πιο στιβαρή κατασκευή καμπίνας και τιουναρισμένη για πιο ομαλή απόκριση χαμηλά, με ακόμα καλύτερο έλεγχο, κι όχι για max spl.



[g.kar]

Προφανώς ο Κώστας θέλει να πεί αν θα έχει σωστά μπάσα.
Αυτή πιστεύω ότι είναι η αρχική ερώτηση που έθεσε.

Η απάντηση είναι εύκολη.
Θα πάρουνε ένα ηλεκτρικό μπάσο ή ένα κοντραμπάσο θα το συνδέσουμε στον ενιχυτή του θα παραγγείλουμε μία γουρουνοπύλα και θα κάνουμε προσεκτική ακρόαση.



[platon]

2000 βατ απο Ενα μονο τσιπακι, η καμια πενηνταρια.
ΑΝ ΝΑΙ, ποιο ειναι?



[Γιωργος YODAνδρεαδης]

κατσε να κανω ενα τηλεφωνο στη ΔΕΗ.....



[Γιωργος YODAνδρεαδης]

...οχι τιποτε αλλο, απλα για να μην ψαχνουν το λογο που τρεμοπαιζουν τα φωτα στο νησι......



[Σπύρος Μπλάτσιος]

Τι καμπίνα προτείνετε για το παρακάτω μεγάφωνο χαμηλών;

JBL 2268H 18'(το πλήρες ηχείο είναι το SRX718S, παθητικό και χωρίς κρος)

FS 33
QTS 0.36
QMS 3.8
QES 0.39
VAS 328
EFF 2.8
PE 800 (!!!)
XMAX 23 (!!!)
RE 5.3
LE 1.85
SD 0.1269
BL 21.5
MMS 168
FLUX 0.6

Μπάσσα θα έχει;

ρε μήπως μας δουλεύεις ???

XMAX 23 (!!!)



[costas EAR]

ΧΜΑΧ 46 (23 εμπρός μόνο....) και έχω πληροφορίες ότι μπορεί να αγγίξει τα 50....

Τη στιγμή που μιλάμε είναι το κορυφαίο σε XMAX επαγγελματικό μεγάφωνο της JBL.

http://www.jblproservice.com/pdf/Thiele Small Parameters/Theile Parameters.pdf



[costas EAR]

platon 1 τσιπάκι, 104α. Δεν παράγεται πλέον.



[Σπύρος Μπλάτσιος]

Το δοκίμασα σε 1-2 προγράμματα εξομοίωσης και απ' ότι είδα είναι μάλλον για bass reflex ή bandpass. Σε bandpass σχεδίαση έχει μία σχετική ανομοιομορφία στην απόκριση αλλα πιστεύω ότι μπορεί να δαμαστεί με το κατάλληλο crossover. Στo bass reflex από την άλλη δεν μπορώ να π'ω ότι με ενθουσίασε. Πάντως τόσο δυνατό μεγάφωνο θέλει κουτί με πολλές νευρώσεις εσωτερικά (μάλλον κάτι σε στυλ B&W matrix).

στείλε μου το e-mail σου να σου στείλω τις εξομοιώσεις...



[costas EAR]

[email protected]



[Σπύρος Μπλάτσιος]

ok αν προλάβω θα στα στείλω αυριο το πρωί, αλλιώς το ΣΚ...



[Σπύρος Μπλάτσιος]

λοιπόν άργησα λίγο αλλά κάτι έκανα...

Η σχεδίαση είναι bandpass. Τα χαρακτηριστικά της κατασκευής:

Bandpass Single Tuned Box
Port
No of ports 1
Inside port dia. 12,00 cm
Port area 113,10 cm2
Port end correction 0,732
Design by Vb1, Vb2, Fb2 and Q
Physical closed Vb1 116,13 l
Absorption, Qa1 20
Leakage, Ql1 20
Closed Vb1 123,18 l
Fb1 63,16 Hz
Physical vented Vb2 58,06 l
Absorption, Qa2 20
Leakage, Ql2 20
Vented Vb2 61,59 l
Fb2 65,82 Hz
Mutual leakage, Ql12 15
Port, Qp 80
Port min dia. OBS!! 17,90 cm
Port length 4,00 cm
Port 1. resonance 1360 Hz
Lower F3 35,65 Hz
Upper F3 118,03 Hz
Bandwidth 82,39 Hz
Efficiency loss 3,9 dB

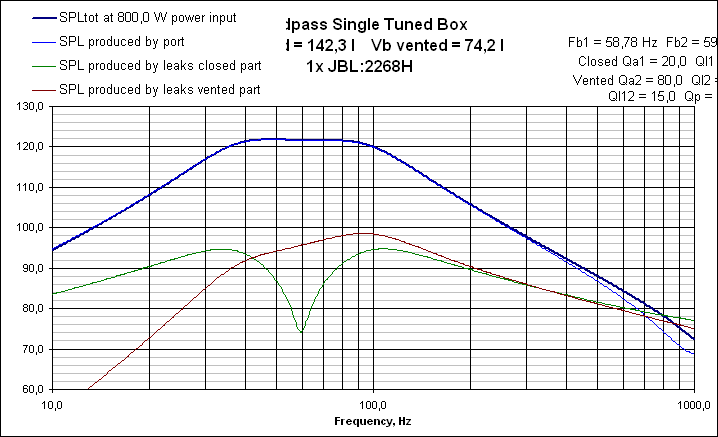

η απόκριση συχνότητας



[Σπύρος Μπλάτσιος]

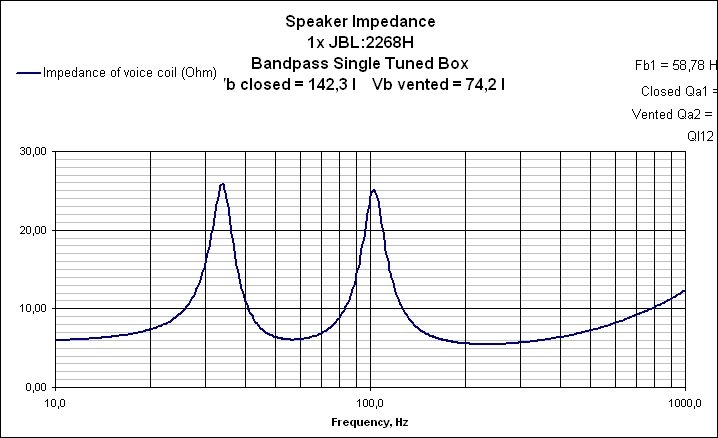

η εμπέδηση



[Σπύρος Μπλάτσιος]

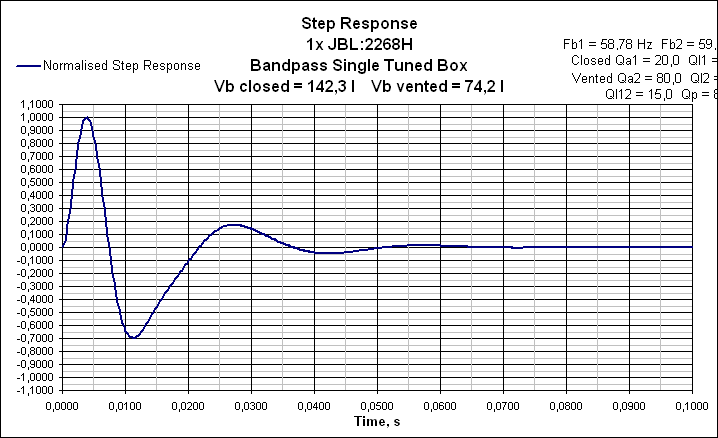

η βηματική απόκριση



[Σπύρος Μπλάτσιος]

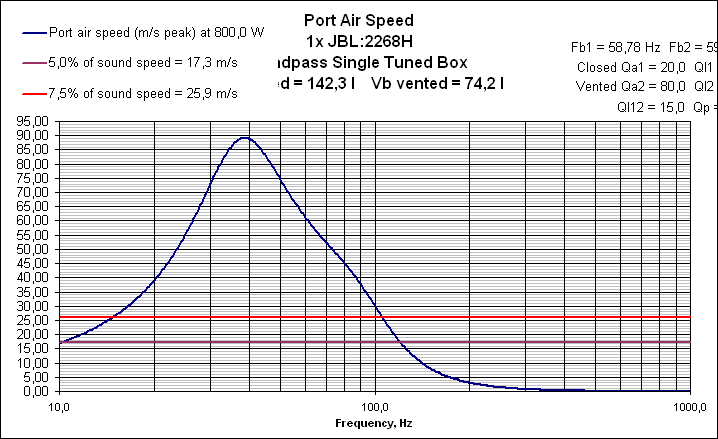

η ταχύτητα του αέρα στην έξοδο του port



[Σπύρος Μπλάτσιος]

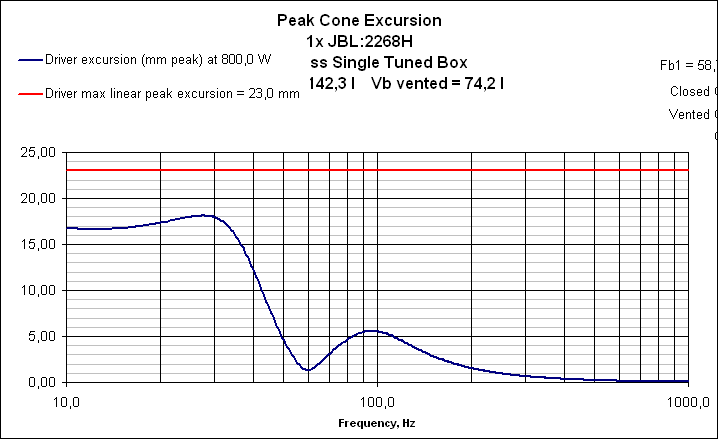

και το Excursion του κώνου



[Σπύρος Μπλάτσιος]

Και στους δύο θαλάμους του bandpass θα πρέπει τα τοιχώματα να είναι καλυμένα με ηχοαπορροφητικό υλικό και ο θάλαμος με την ανάκλαση των χαμηλών καλό θα είναι να περιέχει και αρκετό μαλλί.

Crossover απ' ότι κατάλαβα θα κάνεις ενεργό, οπότε άσε τo sub μέχρι τα 80-90Hz και μετά τα magnepan... (αν και θα ήμουν περίεργος να ακούσω το αποτέλεσμα χωρίς καθολου cross)



[Σπύρος Μπλάτσιος]

Αν τώρα πάμε στο παραδσιακό κουτί ανάκλασης χαμηλών έχουμε

Vented Box
Port
No of ports 1
Inside port dia. 15,24 cm
Port area 182,41 cm2
Port end correction 0,519
Standard Design
Vb 212,5 l
Fb 37,75 Hz
F3 39,94 Hz
Port min dia. ! 27,24 cm
Port length 10,25 cm
Design by Vb, Fb and Q
Physical Vb 260,0 l
Absorption, Qa 20
Leakage, Ql 15
Port, Qp 140
Alpha, a 1,189
Vb 275,8 l
Fb 38,10 Hz
F3 35,65 Hz
Response peak 0,00 dB
Peak at none
Port dia. not updated 22,35 cm
Port length 5,83 cm
Port 1. resonance 1259 Hz

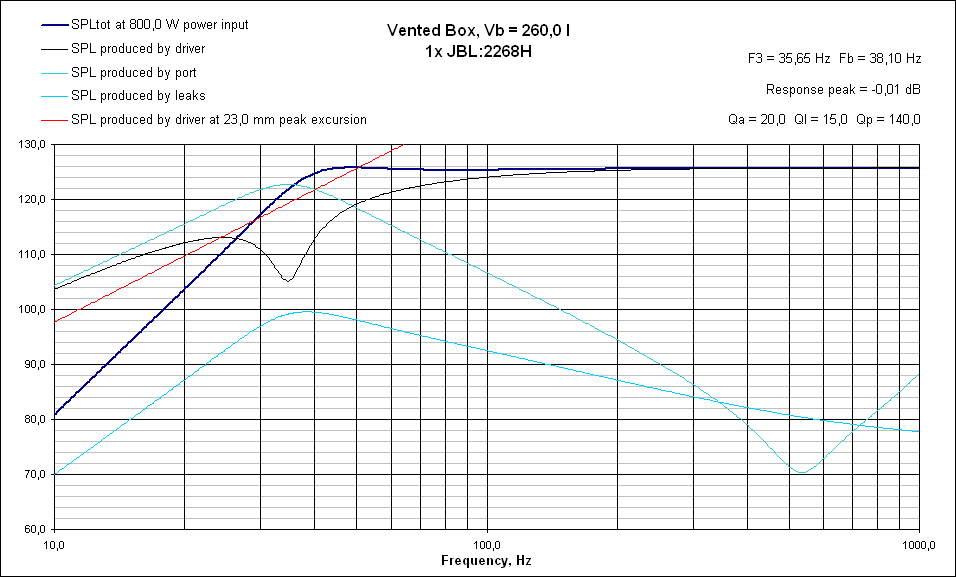

απόκριση συχνότητας
