κατασκευή καμπίνας ΣΑΜΠ

[Σπύρος Μπλάτσιος]

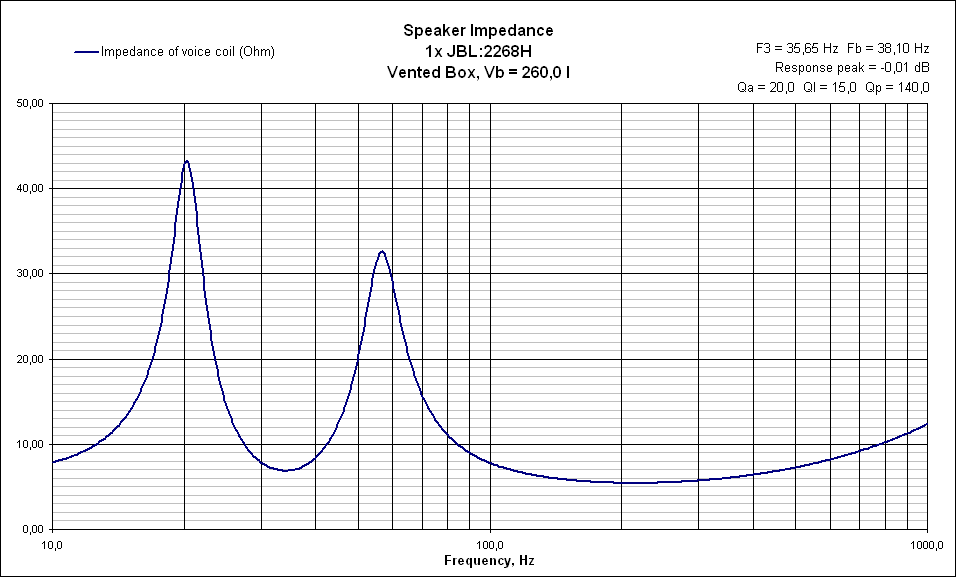

εμπέδηση



[Σπύρος Μπλάτσιος]

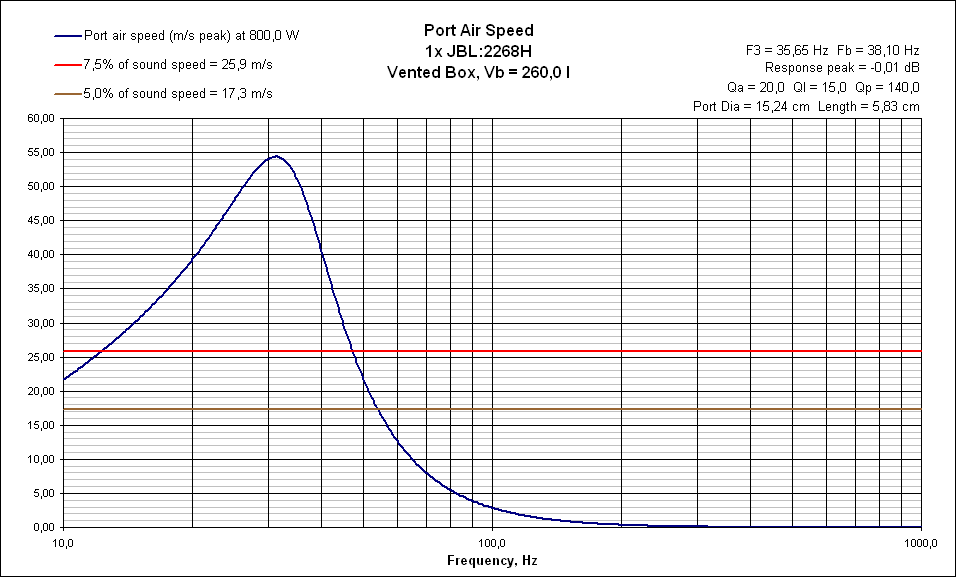

ταχύτητα αέρα



[Σπύρος Μπλάτσιος]

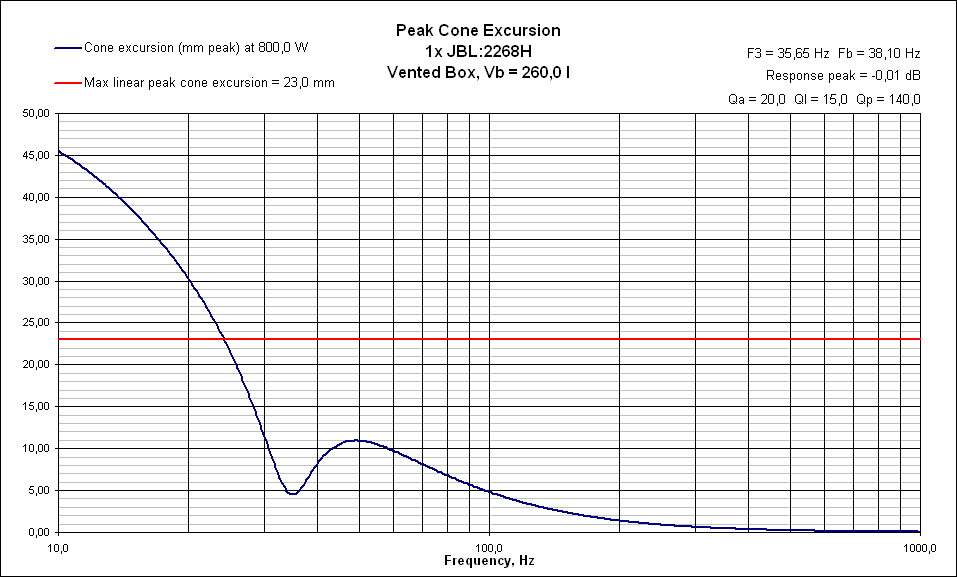

Excurtion του κώνου



[Σπύρος Μπλάτσιος]

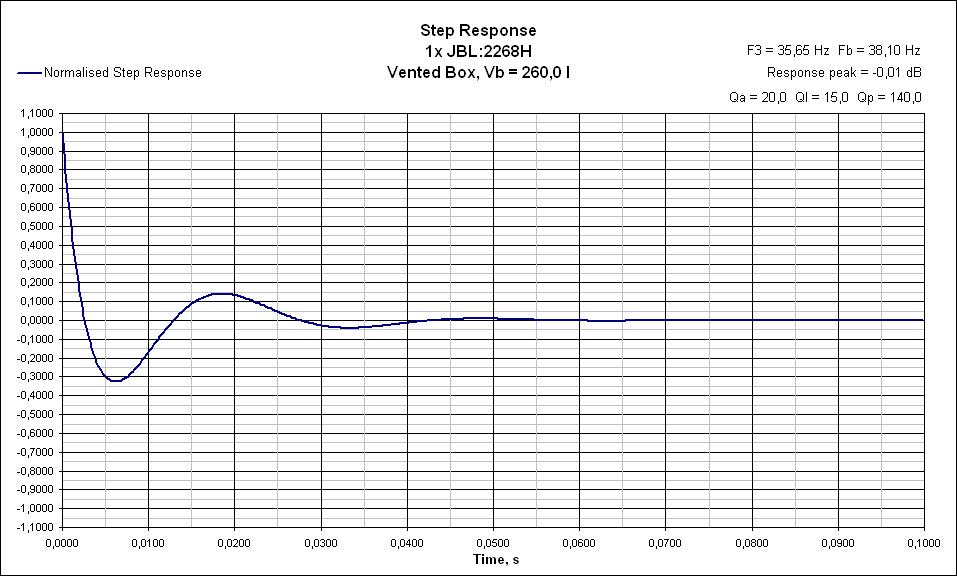

step responce



[Σπύρος Μπλάτσιος]

φυσικά όλα τα παραπάνω είναι εξωμοιώσεις οπότε περί ορέξεως κολοκυθόπιτα...



[costas EAR]

Εντυπωσιακό το bandpass....
Για να το επεξεργαστώ....
Μάλλον λίγο τέρας θα βγεί έτσι βέβαια.....

Σωστός ο Σπύρος!



[Σπύρος Μπλάτσιος]

Μάλλον λίγο τέρας θα βγεί έτσι βέβαια.....

Λίγο???

Μπα μωρέ μόνο 185 λίτρα θα είναιο όγκος του αέρα...(ούτε κάν 200).

Το κακό με το bass reflex είναι
α) ότι το χαμηλό δεν έχει μεγάλη έκταση
β) ότι για να παίξει σωστά το συγκεκριμένο ηχείο με bass reflex θέλει όγκο πάνω από 220λίτρα

Απλά το bandpass θέλει φοβερά καλή κατασκευή. Αν μορείς να το κατασκευάσεις με 26αρι mdf θα είναι πολύ καλά, αλλά η επιφάνεια μεταξύ των δυο χώρων μπορεί να την κάνεις και διπλάσια...

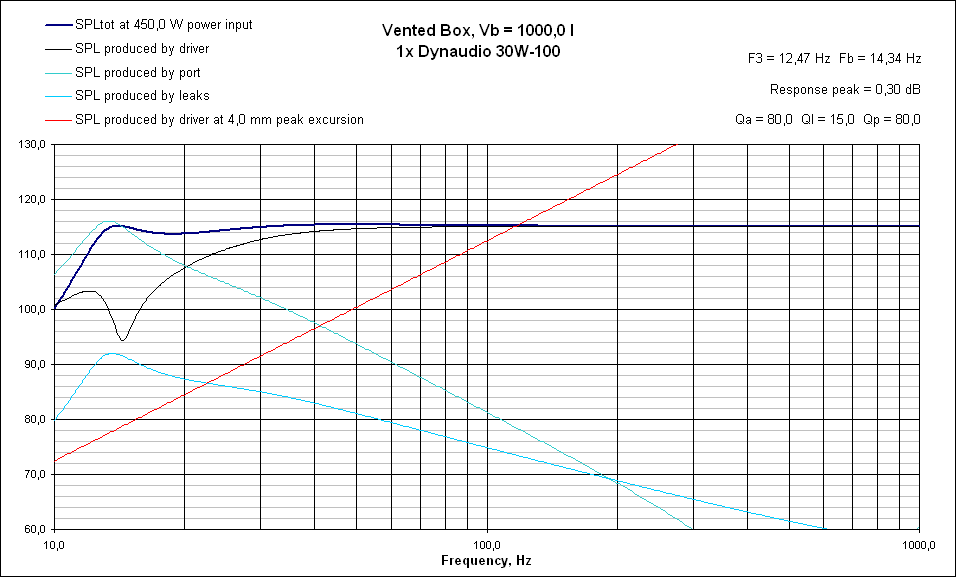

Μια που μιλάμε για sub όμως ας δούμε τι μπορεί να κάνει το υπέρτατο για μένα μεγάφων χαμηλών το Dynaudio 30W-100

δείτε απλά την απόκριση συχνότητας

Physical Vb 1000,0 l
Absorption, Qa 80
Leakage, Ql 15
Port, Qp 80
Alpha, a 0,264
Vb 1017,4 l
Fb 14,34 Hz
F3 12,47 Hz
Response peak 0,30 dB
Peak at 48,31 Hz
Port min dia. OBS!! 23,78 cm
Port length 7,52 cm
Port 1. resonance 1058 Hz

δείτε και κλάψτε...F3 στα 12,47 Hz



[platon]

Σπυρο, παρα πολυ καλο το Dynaudio, αλλα με 1000 λιτρα καμπινα, θα πρεπει εμεις να ειμαστε εξω απ' το "δωματιο κουτι".



[Σπύρος Μπλάτσιος]

Έλα μωρέ...

Ένα κουτάκι 1m x 1m x 1m είναι σιγά τώρα. Θα πιάνει μια γωνίτσα στο δωμάτιο και κάτι τρέχει.

(φαντάσου να χώσεις κανα τέτοιο βαμμένο μαύρο στο σαλόνι παντόφλα που θα πέσει...)



[costas EAR]

Σωστός και πάλι, μάλιστα η Dynaudio έχει κάτι έτοιμα σαμπάκι που είναι εντελώς τέλεια, αλλά με 4 χιλιαρικάκια και κάτι ακόμα, οπότε.... δώσανε εξετάσεις και κόπηκαν!



[platon]

Για το αρχειο σου Κωστα, νομιζω οτι αξιζει να τα εχεις.
Ειναι αλλωστε μεσα απο την jbl.

http://www.audioheritage.org/vbulletin/showthread.php?t=11346



[takistrigonis]

ΕΠΕΙΔΗ ΜΕ ΕΝΔΙΑΦΕΡΕΙ Η ΚΑΜΠΙΝΑ ΣΑΜΠ ΓΙΑ 18 ΙΝΤΣΟ ΣΕ BANDPASS ΜΠΟΡΕΙ ΚΑΝΕΙΣ ΝΑ ΜΟΥ ΓΡΑΨΕΙ ΤΗΣ ΔΙΑΣΤΑΣΕΙΣ ΤΗΣ ΚΑΜΠΙΝΑΣ ΑΠΟΣΤΑΣΕΙΣ ΚΑΙ ΟΤΙ ΕΙΝΑΙ ΓΙΑ ΝΑ ΤΟ ΦΤΙΑΞΩ. ΤΑ ΧΑΡΑΚΤΗΡΗΣΤΙΚΑ ΕΙΝΑΙ ΣΧΕΔΟΝ ΙΔΙΑ ΜΕ ΤΟ BEYMA SM 118.ΑΠΛΑ ΘΕΛΩ ΤΟ ΣΧΕΔΙΑΓΡΑΜΜΑ ΚΑΙ ΤΙ ΞΗΛΟ ΝΑ ΠΑΡΩ MDF ΚΟΝΤΡΑ ΠΛΑΚΕ ΘΑΛΛΑΣΗΣ. ΑΚΟΥΩ ΔΙΑΦΟΡΑ ΚΑΙ ΔΕΝ ΞΕΡΩ ΤΙ.
ΑΥΤΑ
