DIY Πολύπριζο 12 θέσεων

[koozoop]

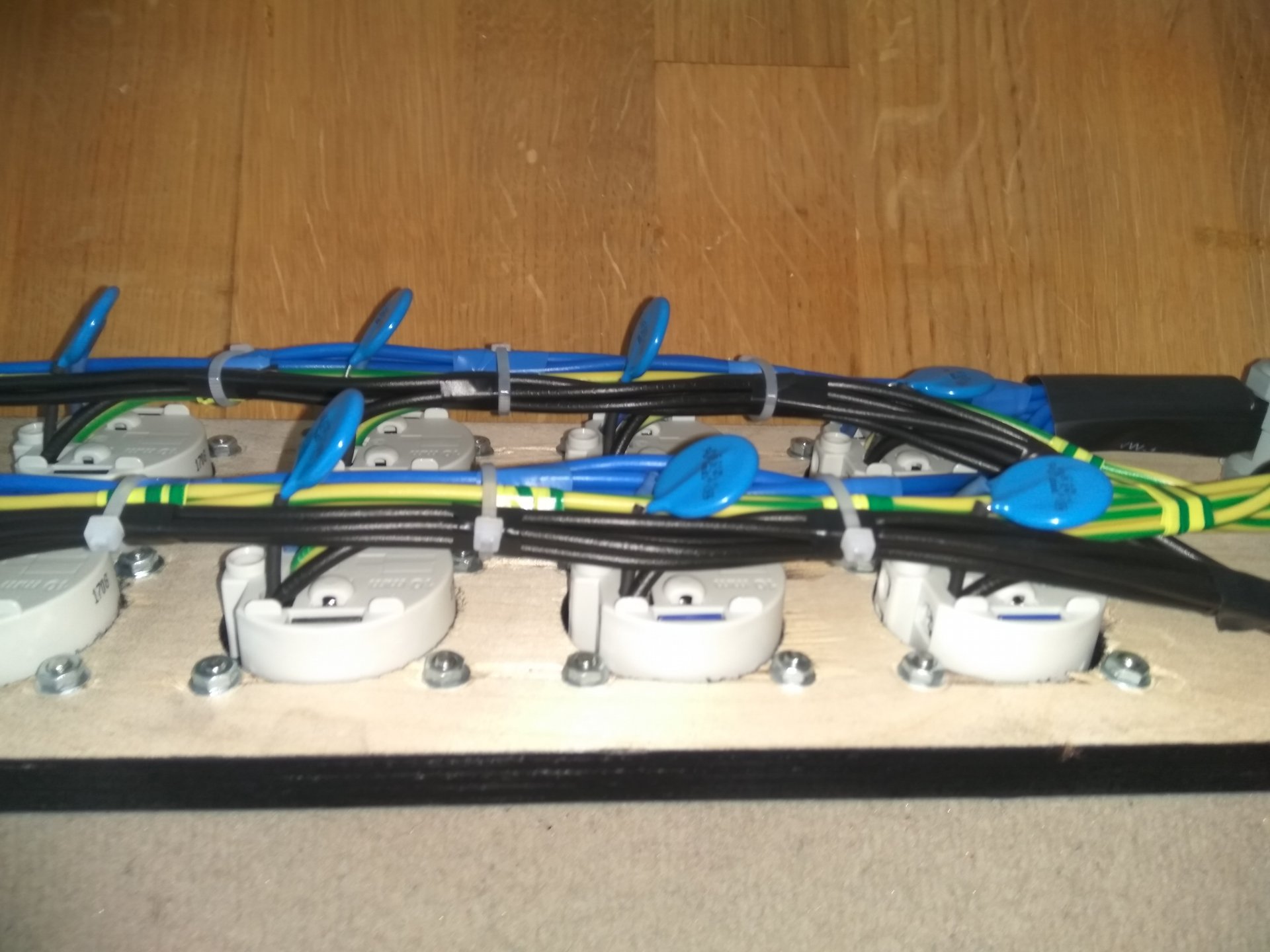

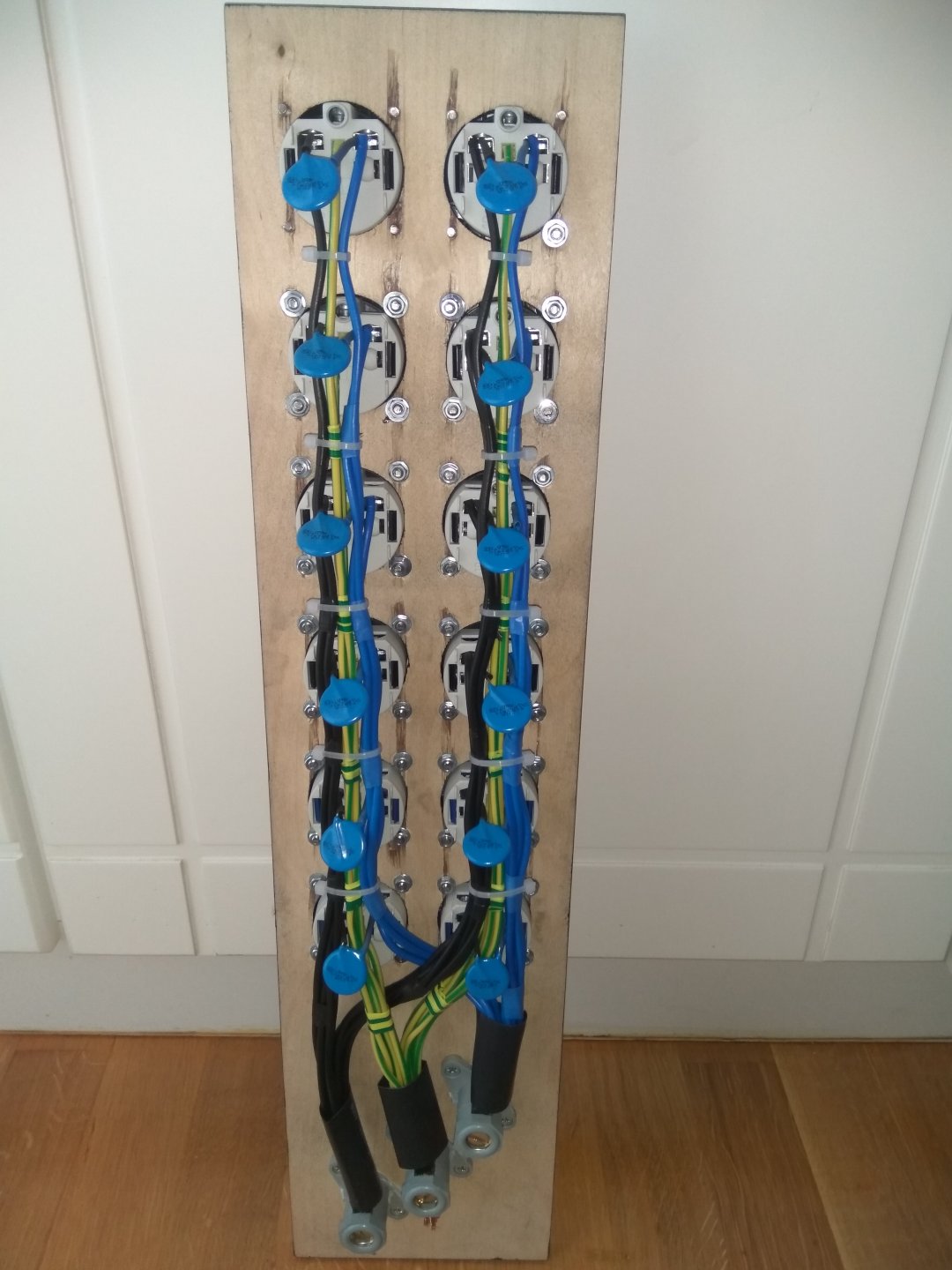

Καλησπέρα σας. Μια που είναι της μόδας και δεν μπορούσα να βρω κάτι στην αγορά με λογικό κόστος για την περίπτωσή μου, προχώρησα και εγώ στην κατασκευή ενός πολύπριζου, βασιζόμενος στη βοήθεια φίλων του forum (Πέτρο σε ευχαριστώ για τη βοήθεια...) καθώς και σε άλλες υλοποιήσεις που βρήκα στο διαδίκτυο. Δεν είναι κάτι το ιδιαίτερο από πλευράς κατασκευής και μπορεί κάποιος να το κατασκευάσει από σασί αλουμινίου (σε εταιρεία επεξεργασίας μετάλλων με κοπή laser) είτε από κόντρα πλακέ θαλάσσης. Το πολύπριζο θα τροφοδοτεί 12 συσκευές, 8 ψηφιακές και 4 αναλογικές. Προς το παρόν δεν θα βάλω κάποιο φίλτρο για τις ψηφιακές συσκευές, θα δω στο μέλλον. Οι αναλογικές θα παραμείνουν δίχως φίλτρο. Σε κάθε πρίζα τοποθετήθηκε από ένα varistor 250V ενώ όλες οι καλωδιώσεις έγιναν με NYAF 2,5 καρέ. Χρησιμοποίησα σύνδεση "αστέρα" αντί για την κλασσική που χρησιμοποιεί η πλειοψηφία των πολύπριζων εμπορίου. Χρησιμοποίησα μεγάλες Κλέμενς κυπαρισσάκια για τη σύνδεση όλων των καλωδίων τα οποία έπλεξα ανά τρία και μετά ανά δύο μαζί. Η παροχή θα τυλιχθεί γύρω από την τελική διατομή και αφού γίνει η σύσφιξη με τη βίδα θα μονωθεί με θερμοσυστελλόμενο και όπου χρειάζεται με μονωτική ταινία. Επειδή όμως οι φωτογραφίες λένε πολύ περισσότερα σας παραθέτω κάποιες από την έως τώρα κατασκευή καθώς και τα δύο σχέδια που έκανα, ένα για ξύλο και ένα για αλουμίνιο. Έπεται συνέχεια...

Παρακαλώ για τις παρατηρήσεις σας.

Ευχαριστώ!



[koozoop]

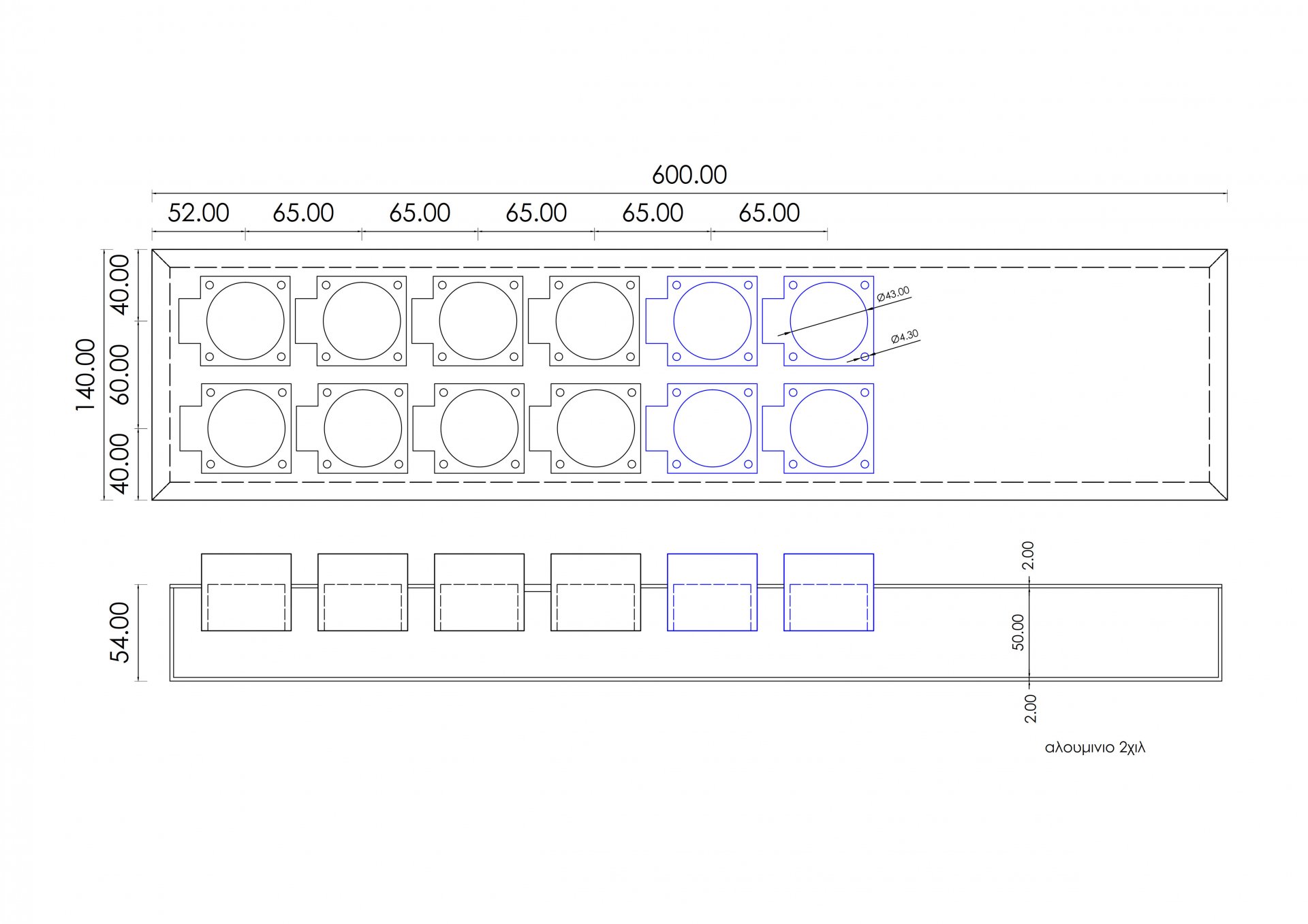

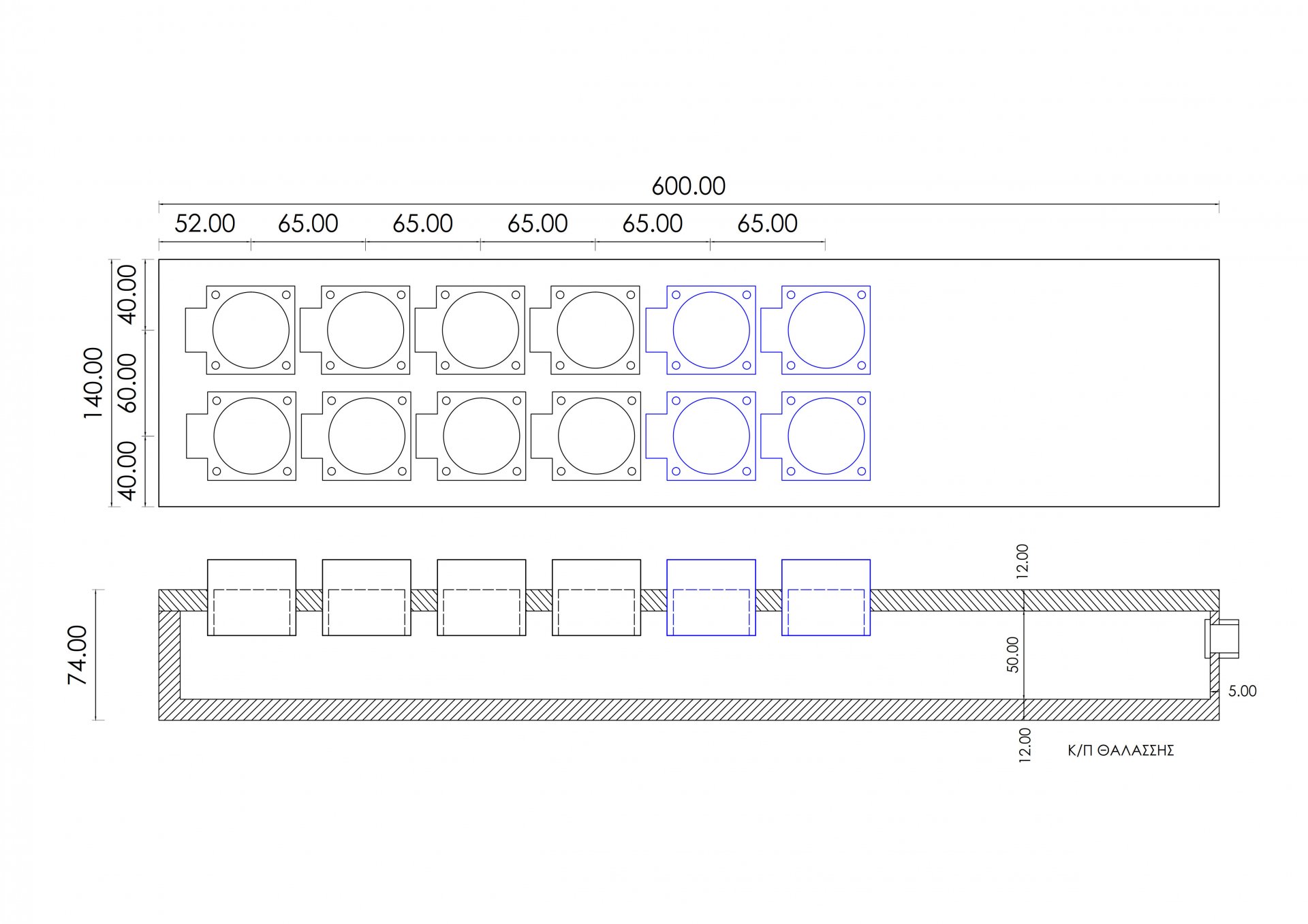

Τα σχέδια:



[leo1964]

Ωραία κατασκευή.
Κόστος;



[wnet]

μα.... δεν είναι όλα τα varistors παράλληλα;;;

κατά τ άλλα ωραιώτατη κατασκευή με σωστά υλικά χωρίς υπερβολές!!



[jpaudio]

Καλή και τίμια κατασκευή. Βάλε και ένα φίλτρο στις χαμηλής κατανάλωσης συσκευές και είσαι τέλειος! Απλά θα προτιμούσα κλειστό και θωρακισμένο κουτί.
Φιλικά,
Γιάννης



[koozoop]

Καλημέρα σας.

Ευχαριστώ για τις παρατηρήσεις σας.

Το κόστος είναι λίγο πάνω από τα €55 ευρώ και μπορεί να φτάσει τα €65-70 ανάλογα με τα υλικά. Αν το κουτί γίνει από αλουμίνιο τότε πάμε κοντά στα €100. Όχι άσχημα για 12άρι πολύπριζο...

Τα varistor δεν πρέπει να τοποθετηθούν κατ' αυτόν τον τρόπο; Ρωτάω διότι θεωρώ (και είμαι...) τον εαυτό μου αδαή σε σχέση με τα ηλεκτρονικά και προσπαθώ να μαθαίνω συνέχεια. Θα μπορούσα να τα τοποθετήσω καλύτερα ή και να τα αποφύγω;

Σχετικά με τη θωράκιση δεν μπορούσα να κάνω πολλά πράγματα σε κουτί από ξύλο. Θα μπορούσα να το εμποτίσω σε πυράντοχο βερνίκι αλλά το βρίσκω μόνο σε 25λιτρο και είναι ακριβούτσικο. Όταν φτιάξω το κουτί αλουμινίου θα το μεταφέρω εκεί.

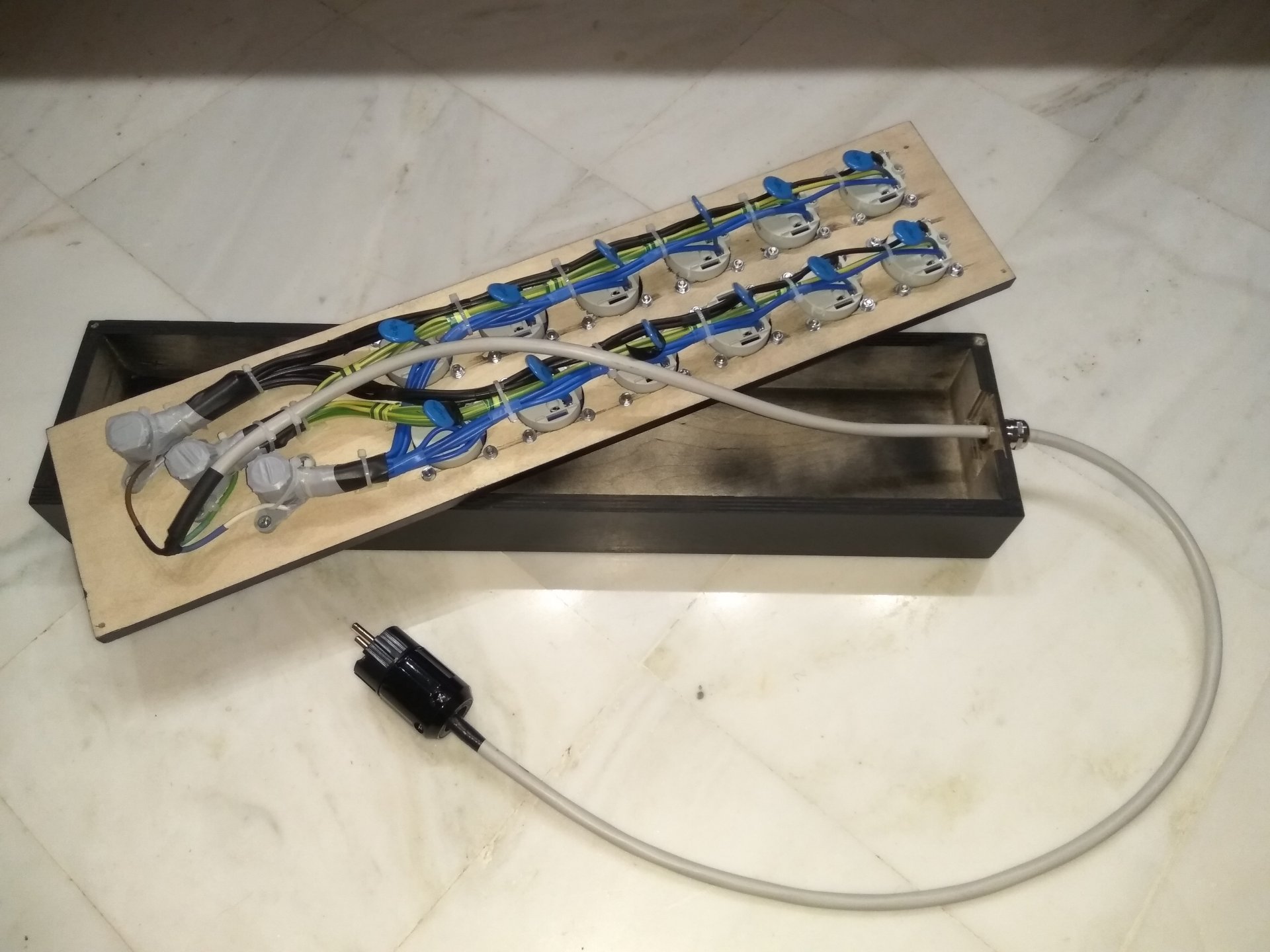

Σήμερα θα τελειώσω το κουτί και αν προλάβω θα τοποθετήσω το καλώδιο παροχής (3x2,5mm^2 θωρακισμένο) με το στυπιοθλίπτη. Θα ανεβάσω εικόνες. Όταν το τελειώσω θα προσπαθήσω να κάνω μια λίστα με τα υλικά και έναν μίνι οδηγό για όποιον θέλει να το κατασκευάσει (έχω σχέδιο και σε μακρόστενο, περίπου 1,0μ μήκος)



[PeterMeni]

Πολύ όμορφη κατασκευή και μπράβο σου!

Δεν γνωρίζω ακριβώς τις ανάγκες σου, αλλά πολύπριζα δώδεκα θέσεων υπάρχουν πολλά, για χρήση σε επαγγελματικά ικριώματα.
Έχουν μάλιστα μεταλλικό κέλυφος:

Όσον αφορά την προστασία με varistor, χρειάζεσαι ένα στην είσοδο τάσης του πολύπριζου.
Όλα τα υπόλοιπα, όπως σωστά ειπώθηκε παραπάνω από τον wnet, είναι παραλληλισμένα.
Αν τώρα παρουσιαστεί υπέρταση, θα λειτουργήσει το πρώτο στην πορεία του ρεύματος, αυτό που βρίσκεται πλησιέστερα στην είσοδο.
Τα υπόλοιπα δεν θα προλάβουν να λειτουργήσουν, αφού στα άκρα τους θα <<βλέπουν>> μηδενική τάση.



[koozoop]

Άρα καλό θα ήταν να τα αφαιρέσω και να βάλω μόνο ένα στην είσοδο.



[PeterMeni]

Δεν επηρεάζεται αρνητικά η λειτουργία του έτσι όπως το έχεις.
Απλά είναι παραπάνω κόπος και υλικά.
Από την άλλη...
Αν για κάποιο λόγο καεί το ένα, θα λειτουργήσει κάποιο από τα άλλα.



[koozoop]

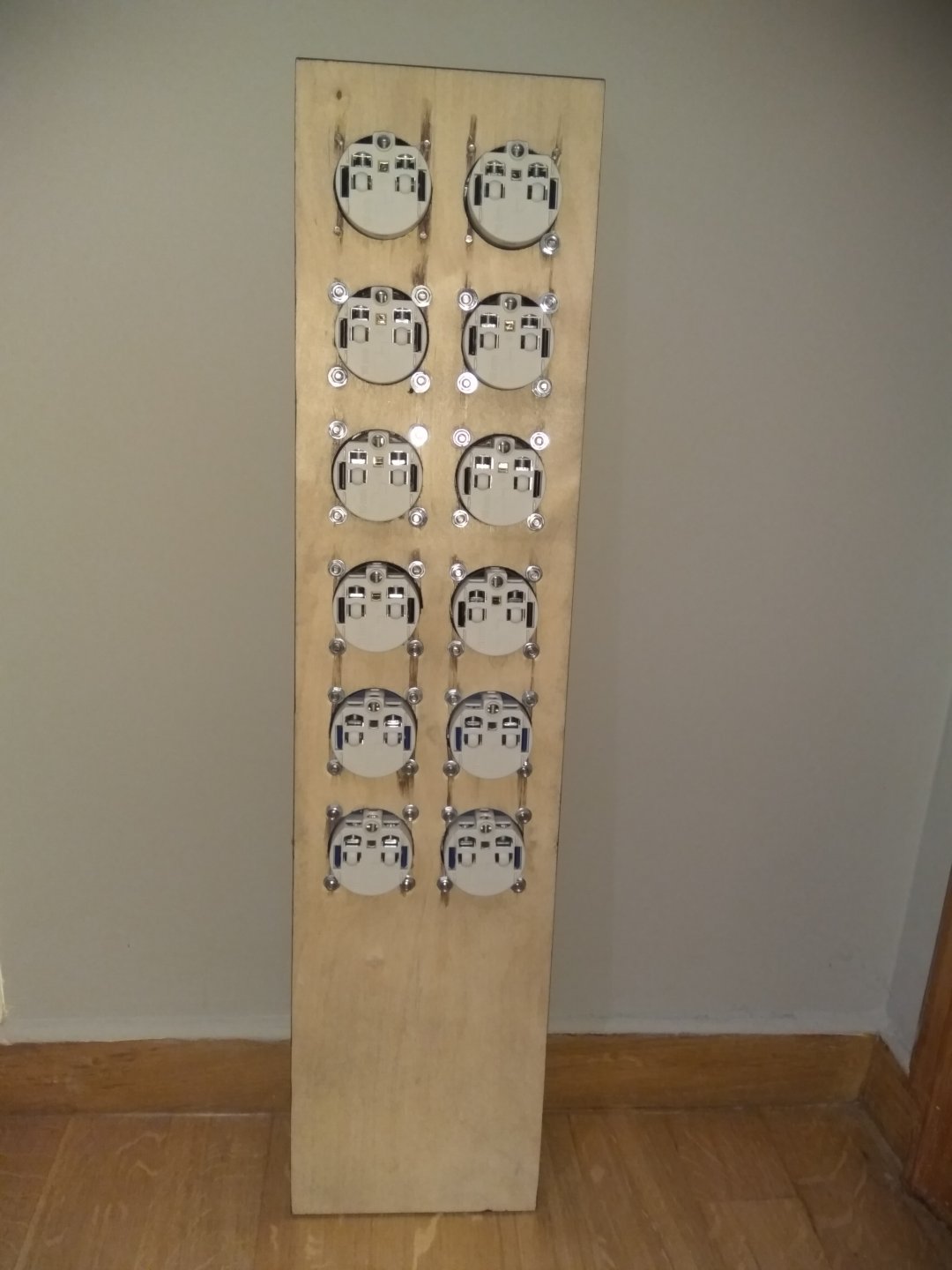

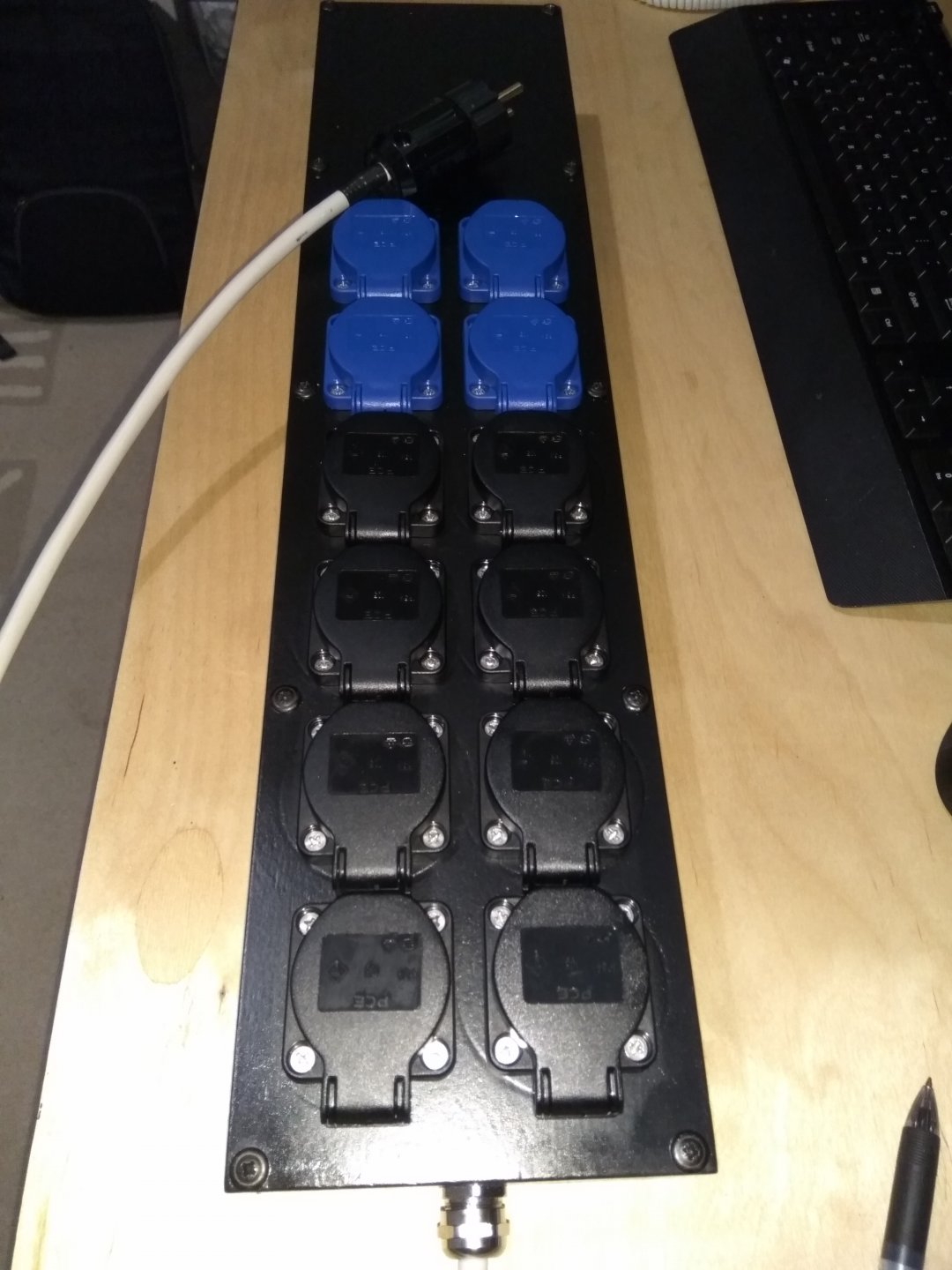

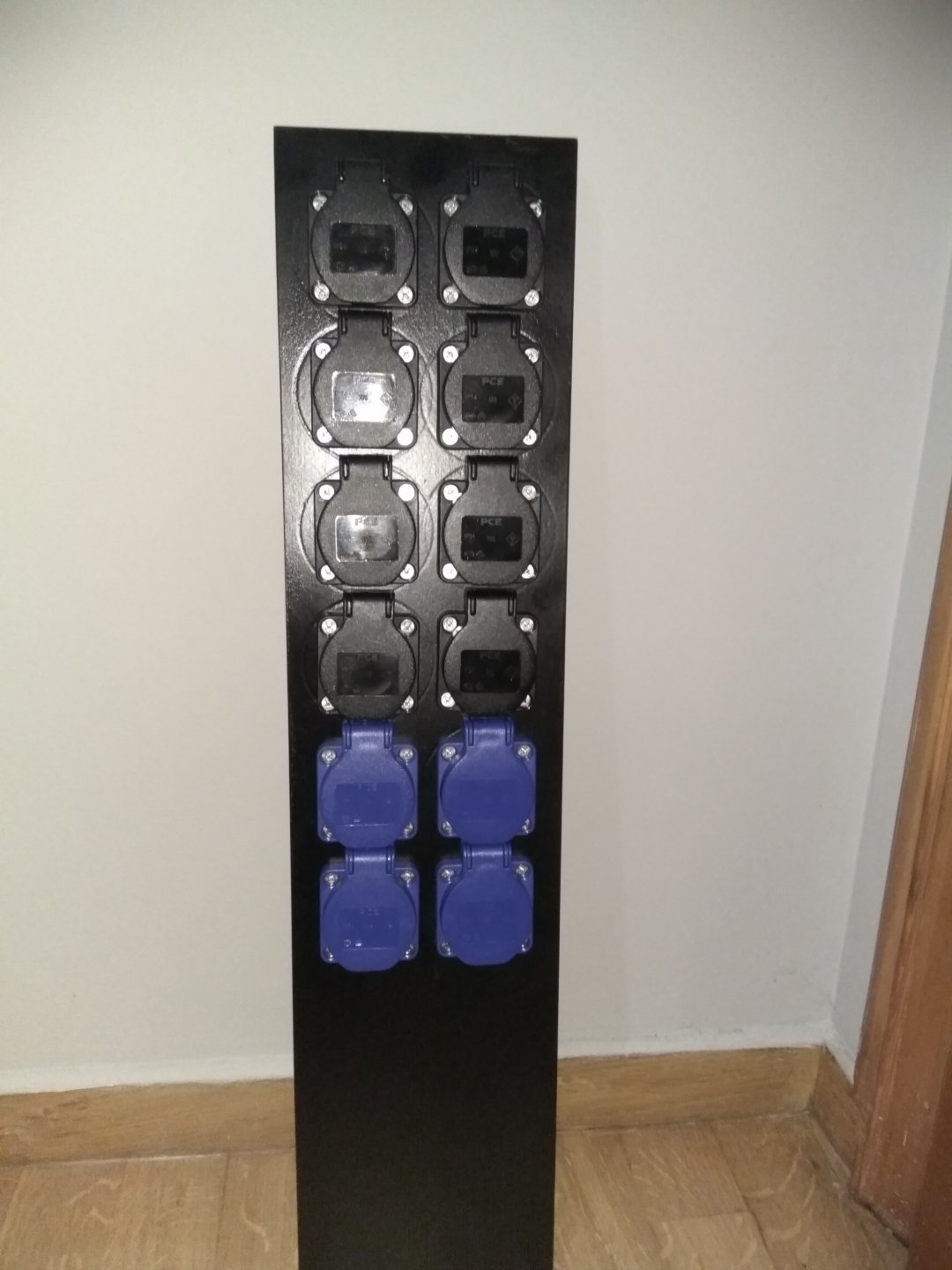

Και τελειωμένο:
