Οι πολυ κολλητοι φιλοι γνωριζουν εδω και πολυ καιρο οτι ετοιμαζω εναν λαμπατο ενισχυτη μεγαλης ισχυος.
Προκειται για εναν τελικο που τον εχω σχεδιασει εγω απο το α εως το ω.
Οπως εχω πει και για αλλες κατασκευες μου σκοπος δεν ειναι να κοντραρουμε καποιο ιδιο επωνημο μηχανημα, αλλα κυριος να δουμε που μπορει εν τελει να φτασει μια πολυ καλα σχεδιασμαινει υλοποιηση .
Μετα απο πολυ καιρο τελειωσα το σχεδιο που ειναι απο την αρχη μπαλανς , και οχι με καποιον μετασχηματιστη , η καποιο κυκλωμα που να εχει εισοδο μπαλανς και μετα να το κανει αζυγιστο!!
Οπως κανω αναφορα, στην εξοδο θα υπαρχουν τα γνωστα τερατα kt-120
4 ανα καναλι σε ultra linear, αλλα και triode αμα θελουμε να τον παιξουμε μετην μιση ισχυ σε ταξη Α. Οι μετασχηματιστες εξοδου ειναι της AUDIO NOTE που τους εφτιαχνε ως αφτερ μαρκετ για τους DYNACO ST-120.Μιλαμε για 12 κιλα ο ενας με παρα πολυ καλο σιδηροπηρυνα 1,5 Τεσλα και με πολυ καλη συχνοτικη αποκριση σε ολο το φασμα, χωρις καποια σκαλοπατια στο ενδιαμεσο του φασματος!!! το εχουμε δει και αυτο.
Στην τροφοδοσια τα πραγματα ειναι επισης εξισου σοβαρα , δυο τοροηδεις 630va [dual mono] μονο για τις λυχνιες εξοδου, ενω και δυο 250va για τις driver. στην κυριος τραπεζα ρευματος εχουμε 2000 mf ανα καναλι, και 3χ100 mf scr πλαστικους στην μασαια ταπα του καθε μετασχηματιστη εξοδου!!
επισης υπαρχουν ακομα καποια τροφοδοτικα για τις πολωσεις των λυχνιων εξοδου [ξεχωριστα γιακαθε λυχνια 8 στο συνολο!!] αλλα και καποια σταθεροποιημενα για τις πηγες ρυματος του πρωτου σταδιου!!!
το σχηματικο θα το ανεβασω το απογευμα και θα ηταν πολυ ενδιαφερον να παρουν μερος στην κουβεντα ολοι οσοι ασχολουνται με ιδιοκατασκευες.

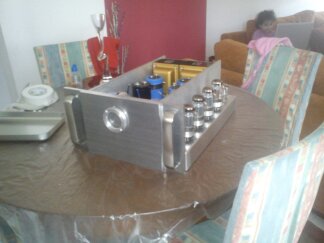

μερικες φωτο που ακριβως ειναι η κατασκευη.......το βαρος κρατιεμαι να μην φτασει τα 50 κιλα!!!!:108:
Προκειται για εναν τελικο που τον εχω σχεδιασει εγω απο το α εως το ω.
Οπως εχω πει και για αλλες κατασκευες μου σκοπος δεν ειναι να κοντραρουμε καποιο ιδιο επωνημο μηχανημα, αλλα κυριος να δουμε που μπορει εν τελει να φτασει μια πολυ καλα σχεδιασμαινει υλοποιηση .
Μετα απο πολυ καιρο τελειωσα το σχεδιο που ειναι απο την αρχη μπαλανς , και οχι με καποιον μετασχηματιστη , η καποιο κυκλωμα που να εχει εισοδο μπαλανς και μετα να το κανει αζυγιστο!!
Οπως κανω αναφορα, στην εξοδο θα υπαρχουν τα γνωστα τερατα kt-120
4 ανα καναλι σε ultra linear, αλλα και triode αμα θελουμε να τον παιξουμε μετην μιση ισχυ σε ταξη Α. Οι μετασχηματιστες εξοδου ειναι της AUDIO NOTE που τους εφτιαχνε ως αφτερ μαρκετ για τους DYNACO ST-120.Μιλαμε για 12 κιλα ο ενας με παρα πολυ καλο σιδηροπηρυνα 1,5 Τεσλα και με πολυ καλη συχνοτικη αποκριση σε ολο το φασμα, χωρις καποια σκαλοπατια στο ενδιαμεσο του φασματος!!! το εχουμε δει και αυτο.
Στην τροφοδοσια τα πραγματα ειναι επισης εξισου σοβαρα , δυο τοροηδεις 630va [dual mono] μονο για τις λυχνιες εξοδου, ενω και δυο 250va για τις driver. στην κυριος τραπεζα ρευματος εχουμε 2000 mf ανα καναλι, και 3χ100 mf scr πλαστικους στην μασαια ταπα του καθε μετασχηματιστη εξοδου!!
επισης υπαρχουν ακομα καποια τροφοδοτικα για τις πολωσεις των λυχνιων εξοδου [ξεχωριστα γιακαθε λυχνια 8 στο συνολο!!] αλλα και καποια σταθεροποιημενα για τις πηγες ρυματος του πρωτου σταδιου!!!
το σχηματικο θα το ανεβασω το απογευμα και θα ηταν πολυ ενδιαφερον να παρουν μερος στην κουβεντα ολοι οσοι ασχολουνται με ιδιοκατασκευες.
μερικες φωτο που ακριβως ειναι η κατασκευη.......το βαρος κρατιεμαι να μην φτασει τα 50 κιλα!!!!:108:
