DIY Tab Tension ...!

[manosbrr]

ΠΟΛΥ ΚΑΛΗ ΙΔΙΕΑ!!!!



https://www.avforums.com/threads/diy-tab-tensioning.458820/page-2



[mipi]

Έξυπνο!

Από το 2004 που έβαλα τον προβολέα, κάνω κάτι αντίστοιχο σε μια Da-Lite πτυσόμενη χειροκίνητη με κλείδωμα. Έχω κολλήσει σε κάθε πλευρά του μαύρου περιθώριου αριστερά και δεξιά του πανιού 4 κομάτια πλαστικό από ρετάλι πλαστικού της φουσκωτής βάρκας σε ίσες αποστάσεις ώστε να δημιουργηθούν "θηλειές" στις οποίες πιάνουν αντίστοιχα γατζάκια που μορφοποίησα από καρφιά, δεμένα πάνω σε μικρά κομάτια λάστιχο από φάκελο αρχειοθέτησης. Τα λάστιχα "τραβάνε" το πανί οριζόντια σε κάθετη σωλήνα αλουμινίου, μία αριστερά και μία δεξιά του πανιού, βιδωμένες στη diy βάση στήριξης της οθόνης στην οροφή, και στη κάτω οριζόντια σωλήνα του πανιού σε προεκτάσεις. Τεντώνεται ικανοποιητικά το πανί αλλά πρώτον, ο τρόπος αυτός εφαρμόζεται μόνο σε οθόνη σα τη δική μου που δηλαδή κλειδώνει με μπράτσο στο τέρμα άνοιγμα, και δεύτερον, κάθε φορά που κατεβάζω-ανεβάζω την οθόνη - έστω και όχι τόσο τακτικά - έχω τη διαδικασία του βάλε-βγάλε των εντατήρων και ειλικρινά έχω βαρεθεί τόσα χρόνια.

Κατά τη γνώμη μου η σταθερή οθόνη ή ένας βαμμένος τοίχος είναι μακράν το καλύτερο και οικονομικότερο. Όλες οι άλλες προσεγγίσεις είναι ημίμετρα.

Στα μελλοντικά σχέδια (αν ποτέ βρώ το χρόνο) είναι μια οθόνη που έχω μελετήσει και σχεδιάσει σε σχέδια η οποία θα αποτελείται από μια σταθερή επιφάνεια π.χ. mdf πλάκα βαμμένη λευκή ή κοντραπλακέ θαλάσσης με πανί τεντωμένο πάνω της, που θα είναι στερεωμένη με π.χ. "μεντεσέδες" στην οροφή και μέσω συρματόσχοινου και μοτέρ θα κάνει κίνηση 90 μοιρών από τη θέση διπλώματος (οριζόντια, ένα με την οροφή, θα φαίνεται η πίσω πλευρά βαμμένη στο χρώμα της οροφής) στη θέση προβολής δηλ. κρεμασμένη κάθετα από την οροφή. Αυτά για το σαλόνι. Σε dedicated δωμάτιο τα πράγματα θα ήταν ΠΟΛΥ πιό εύκολα, απλά και αποδοτικά.



[mipi]

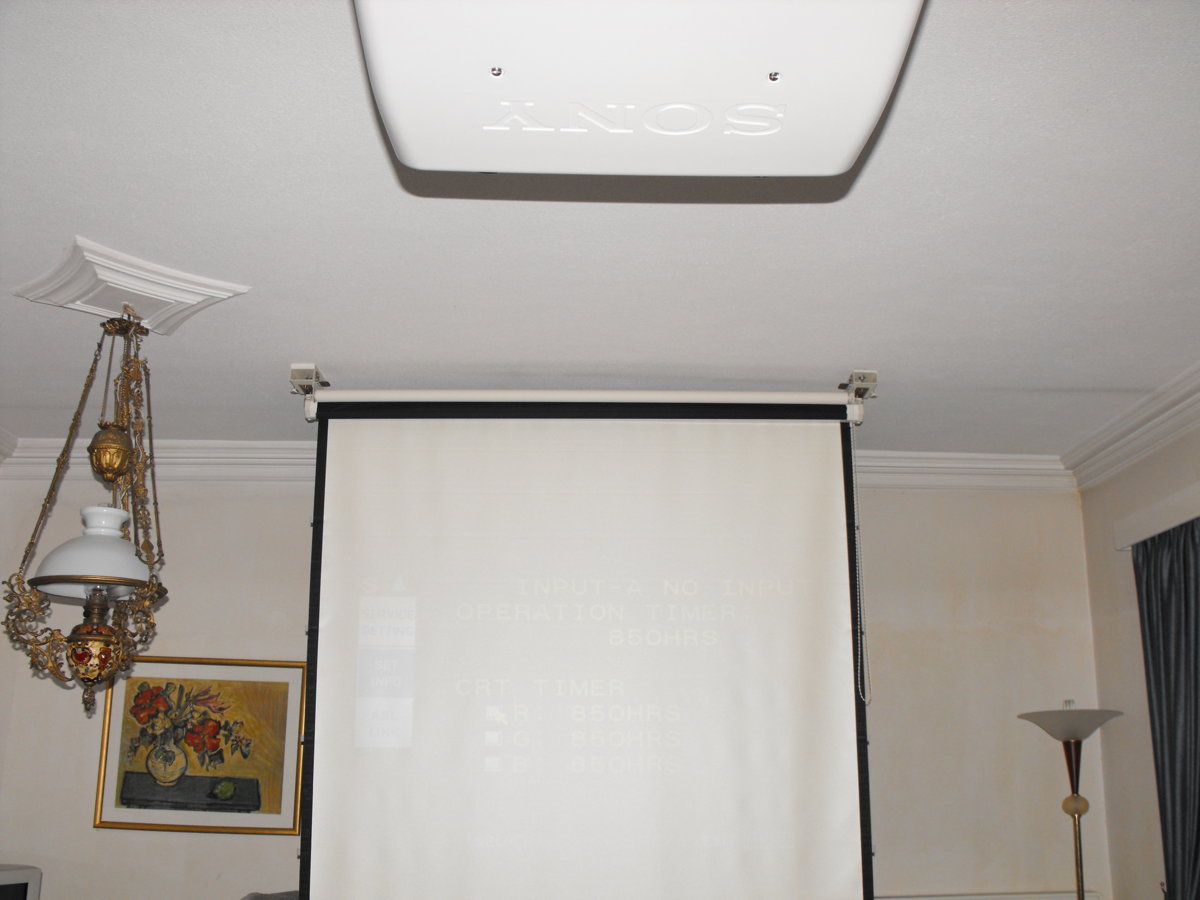

2 φωτογραφίες που δείχνουν από μακρυά τη Da-Lite αλλά χωρίς τις σωλήνες αλουμινίου και όλα τα υπόλοιπα. Διακρίνονται ίσα-ίσα οι 4 ανα πλευρά πλαστικές λωρίδες και στην οροφή η diy βάση στήριξης των σωλήνων και της οθόνης.
Θα ψάξω να βρώ φωτογραφίες, αν δεν είχα βγάλει τότε, θα βγάλω μερικές για όποιον ενδιαφέρεται.



[manosbrr]

ναι στείλε μας ιδέες να δουμε!

έχει άλλος ανάλογη εμπειρία.

Πάντως ο τύπος που postara στο link , έχει κάνει πολύ καλή κατασκευή και το μόνο που χρειάζεται να κάνει είναι όταν την ανοίγει να βάζει τα βαράκια. ..!



[Kostas Kefalas]

Οι σταθερες δεν ειναι για ολους δυστυχως .
....εγω με μια stewart και 4000 ωρες περιπου σε 11 χρονια ειναι σαν να παιζω σε σταθερη



[rose.athens]

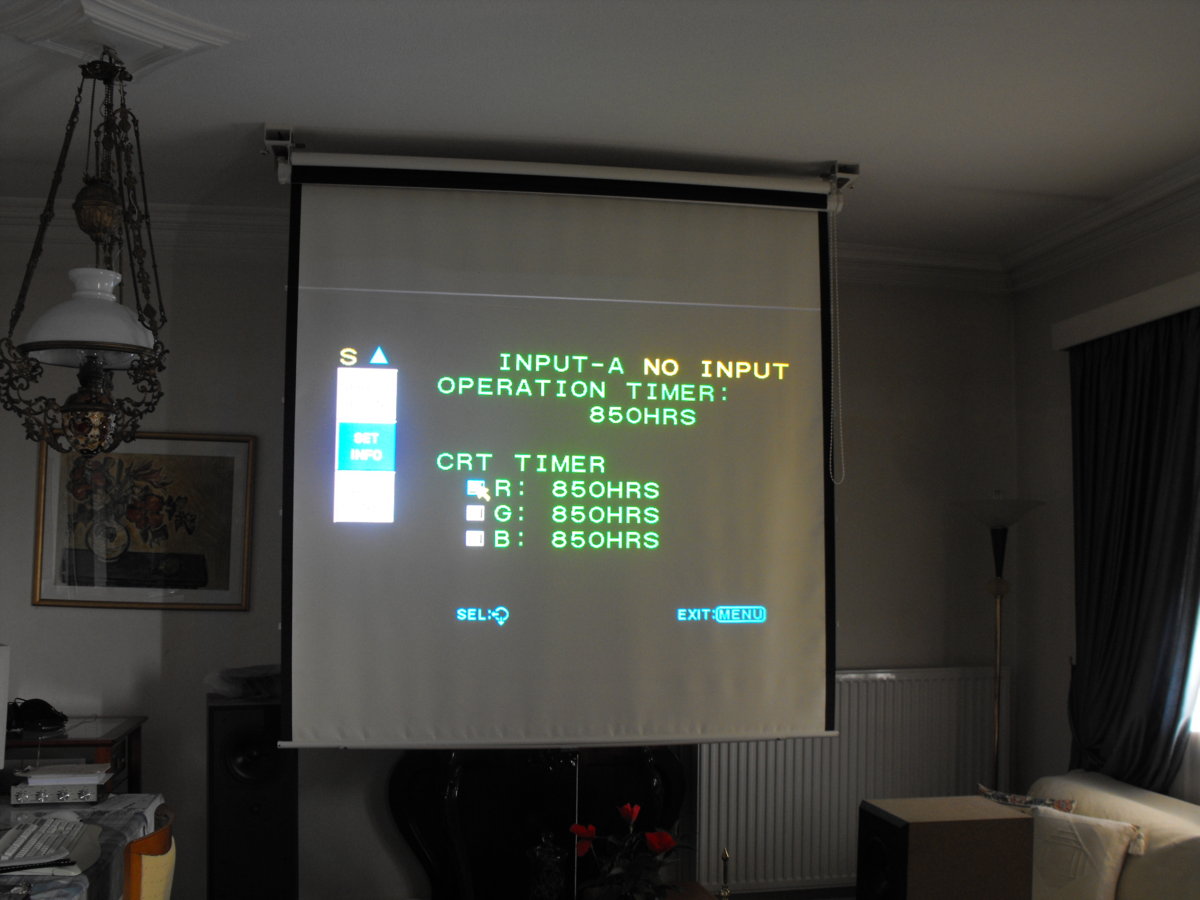

View attachment 43343 View attachment 43344 2 φωτογραφίες που δείχνουν από μακρυά τη Da-Lite αλλά χωρίς τις σωλήνες αλουμινίου και όλα τα υπόλοιπα. Διακρίνονται ίσα-ίσα οι 4 ανα πλευρά πλαστικές λωρίδες και στην οροφή η diy βάση στήριξης των σωλήνων και της οθόνης.
Θα ψάξω να βρώ φωτογραφίες, αν δεν είχα βγάλει τότε, θα βγάλω μερικές για όποιον ενδιαφέρεται.

Κι αυτή πάντως κάποιες ζάρες τις έχει στην κάτω πλευρά.



[Kostas Kefalas]

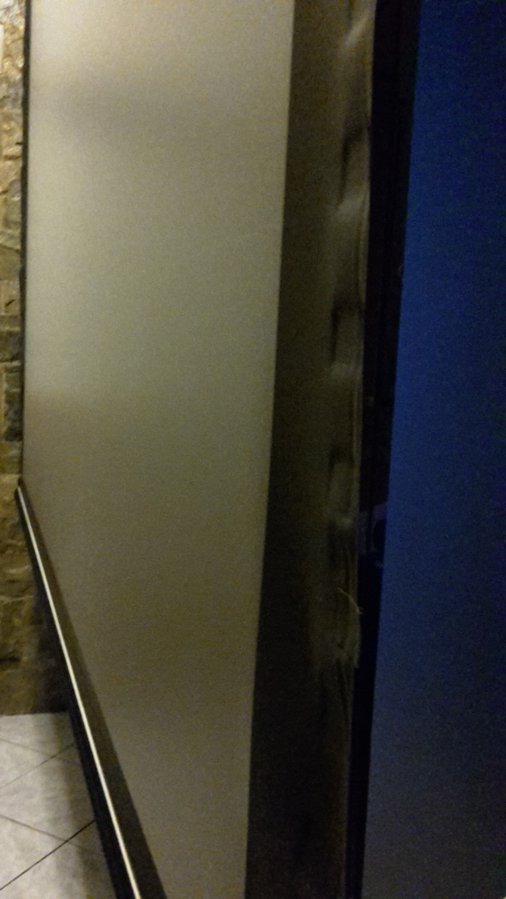

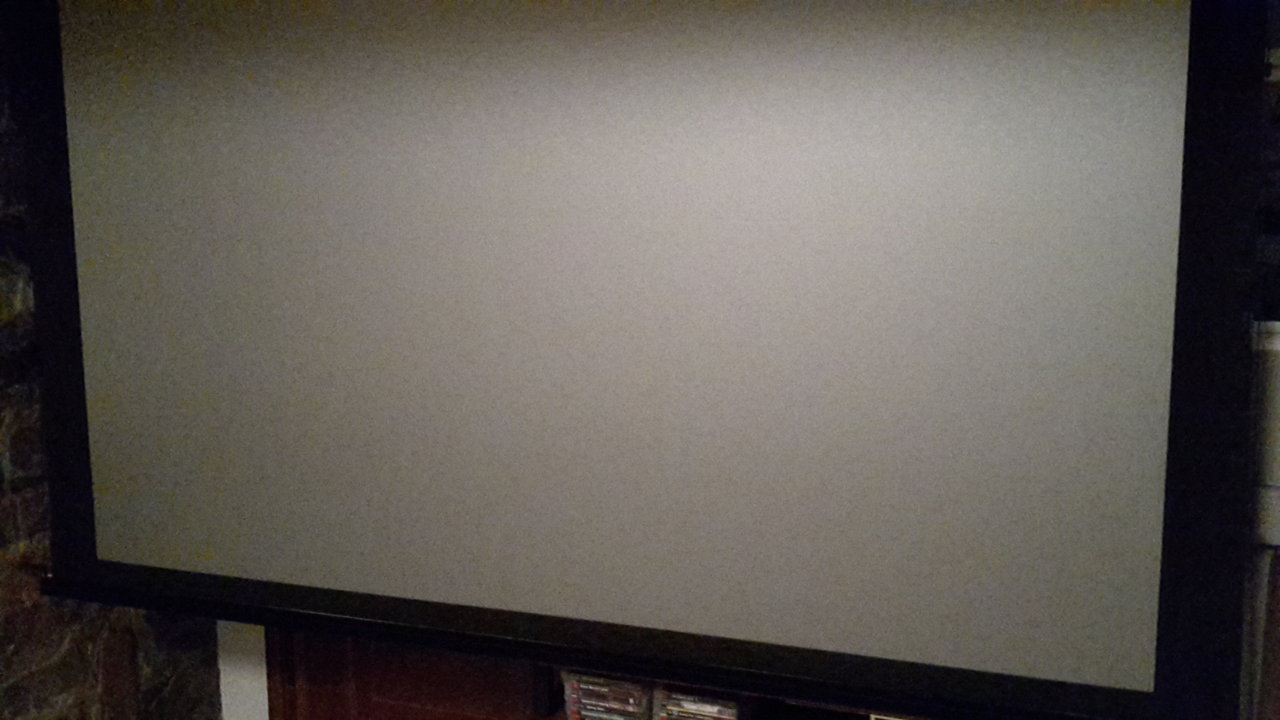

φρεσκες για να μην λετε οτι δεν ισχυει αυτο που λεω....

τυχερος δεν λεω....αλλα δεν ειναι μονο αυτο

η φθορα στο μαζεμα και τα χρονια ειναι εμφανες.....



[ichaltou]

Σου ειχαν κοπει τα αυτοκόλλητα που κραταν τους εντατηρες ή τους αλλαξες θεση;



[Kostas Kefalas]

μαμα ειναι Γιαννη μου ...

μονο καλο στησιμο εγινε.....



[mipi]

Κι αυτή πάντως κάποιες ζάρες τις έχει στην κάτω πλευρά.

Ναί, έχει. Μάλιστα εμφανίστηκαν από τον πρώτο καιρό πριν της βάλω τέντωμα. Με το τέντωμα οι κάθετοι αυτοί κυματισμοί σχεδόν χάνονται. Αλλά έχουν δημιουργηθεί κάτι σα βαθουλώματα μικρά στη δεξιά πλευρά και σε ίσες κάθετες αποστάσεις μεταξύ τους, μάλλον από τις λωρίδες πλαστικού που κόλλησα στις πλευρές για το τέντωμα και δημιουργούν αυτές τις ανωμαλίες όταν είναι η οθόνη μαζεμένη.



[mipi]

ναι στείλε μας ιδέες να δουμε!

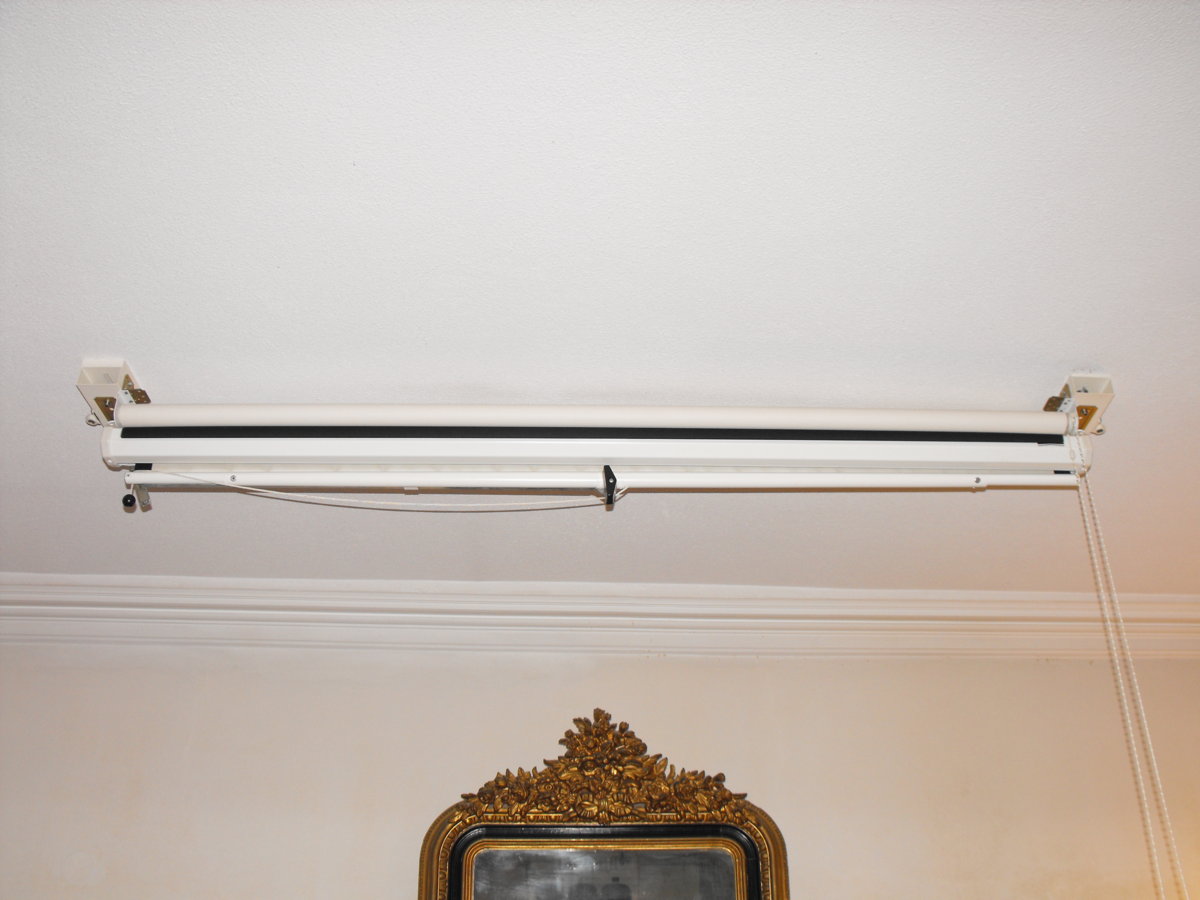

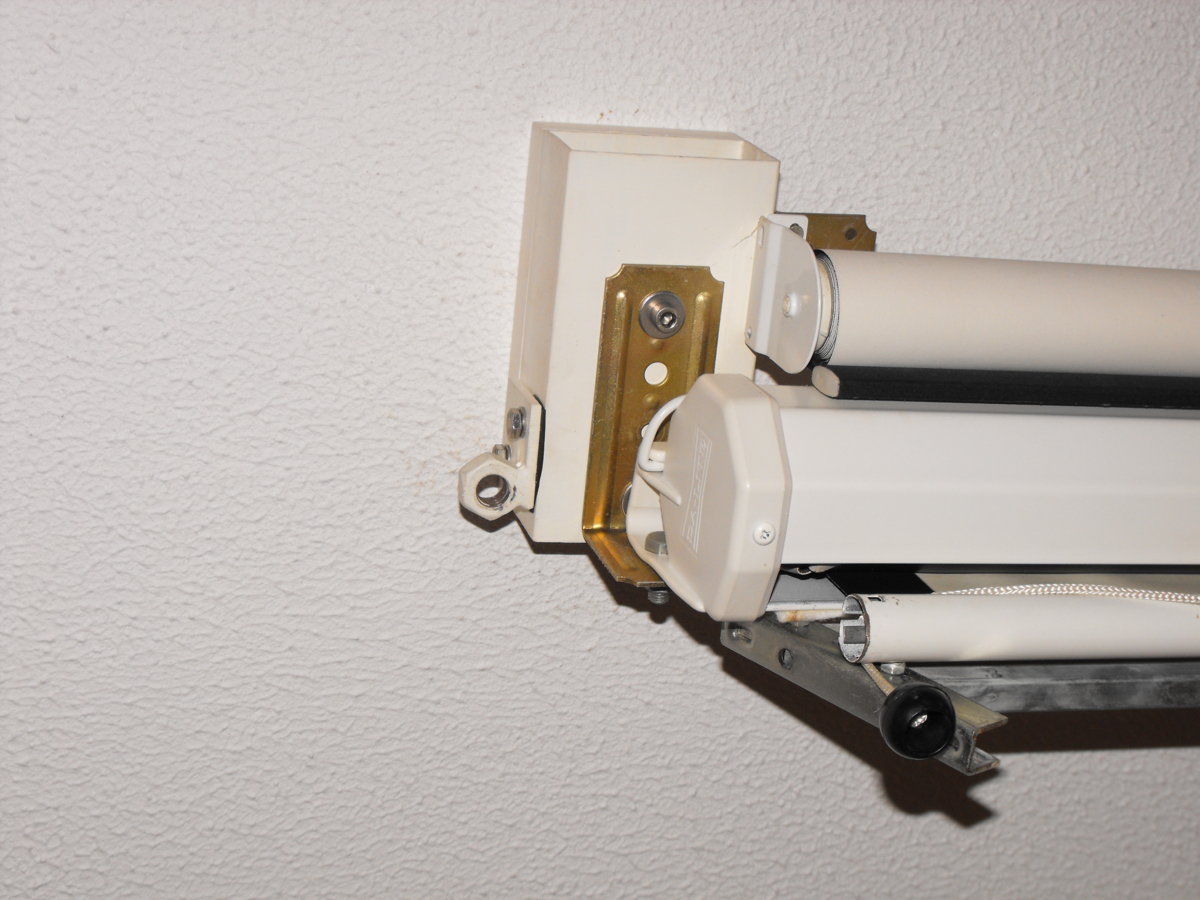

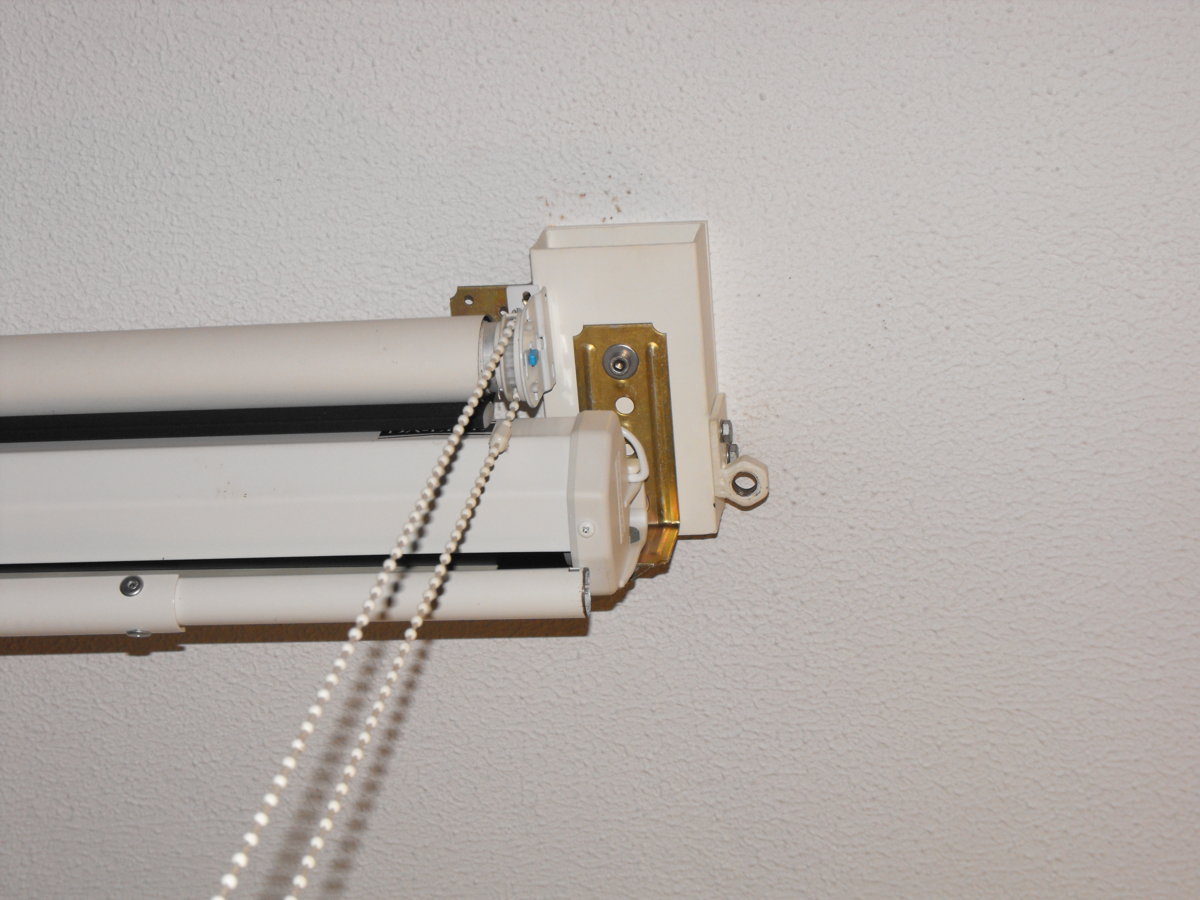

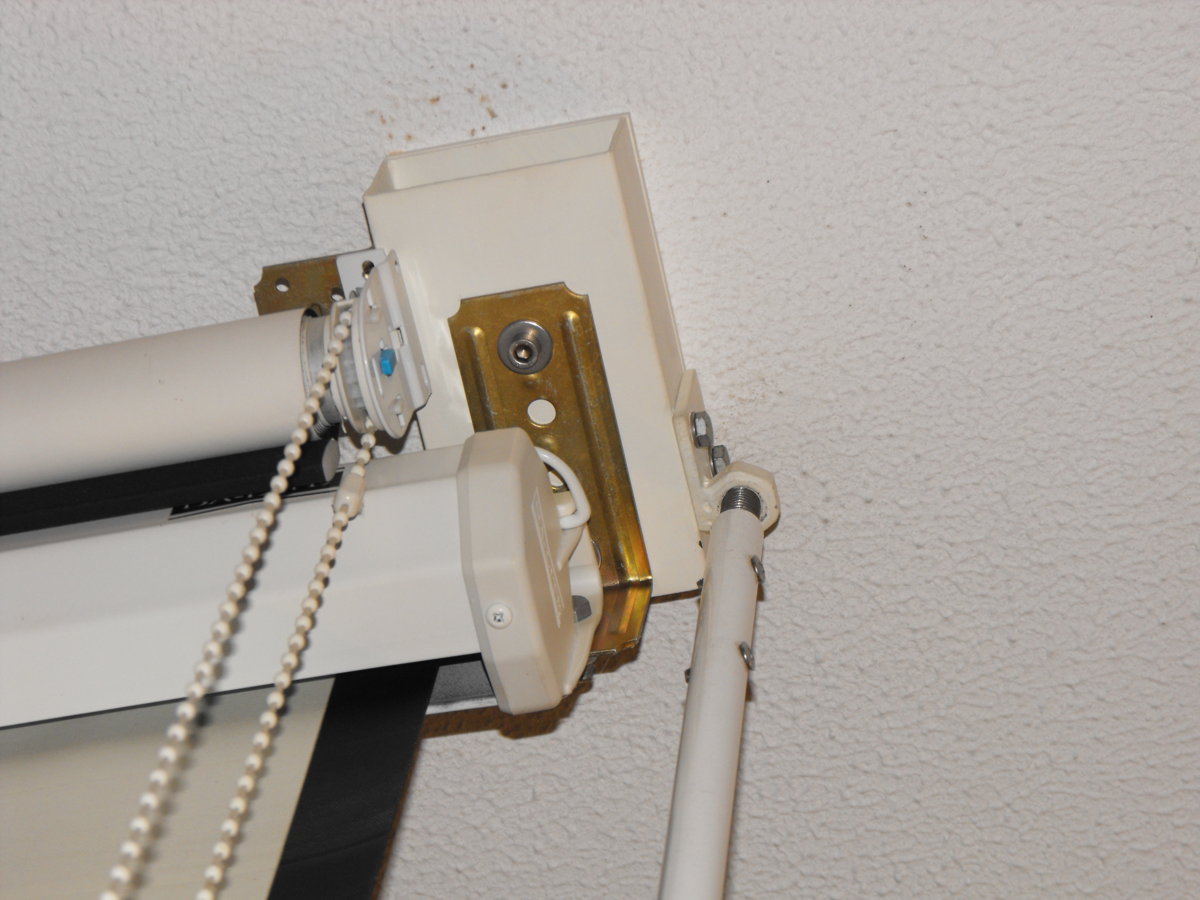

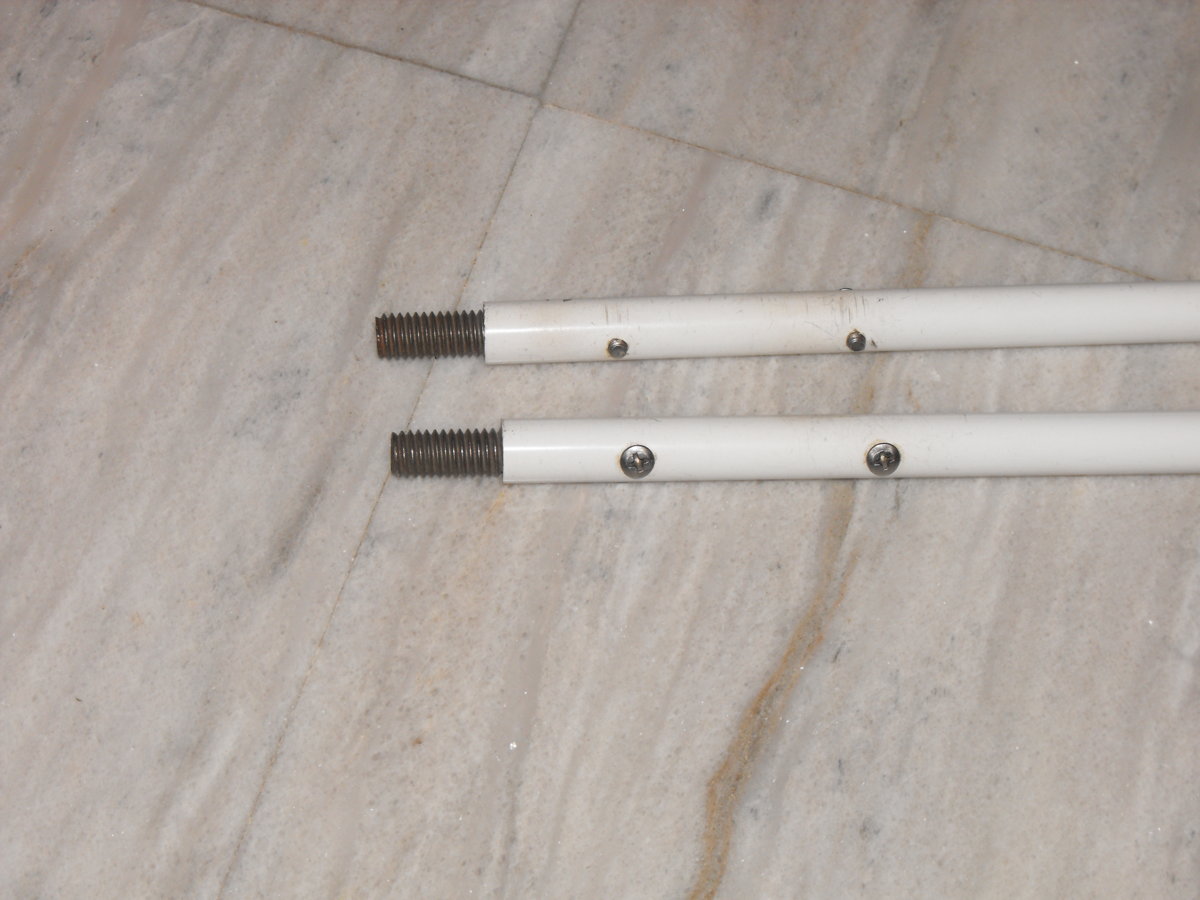

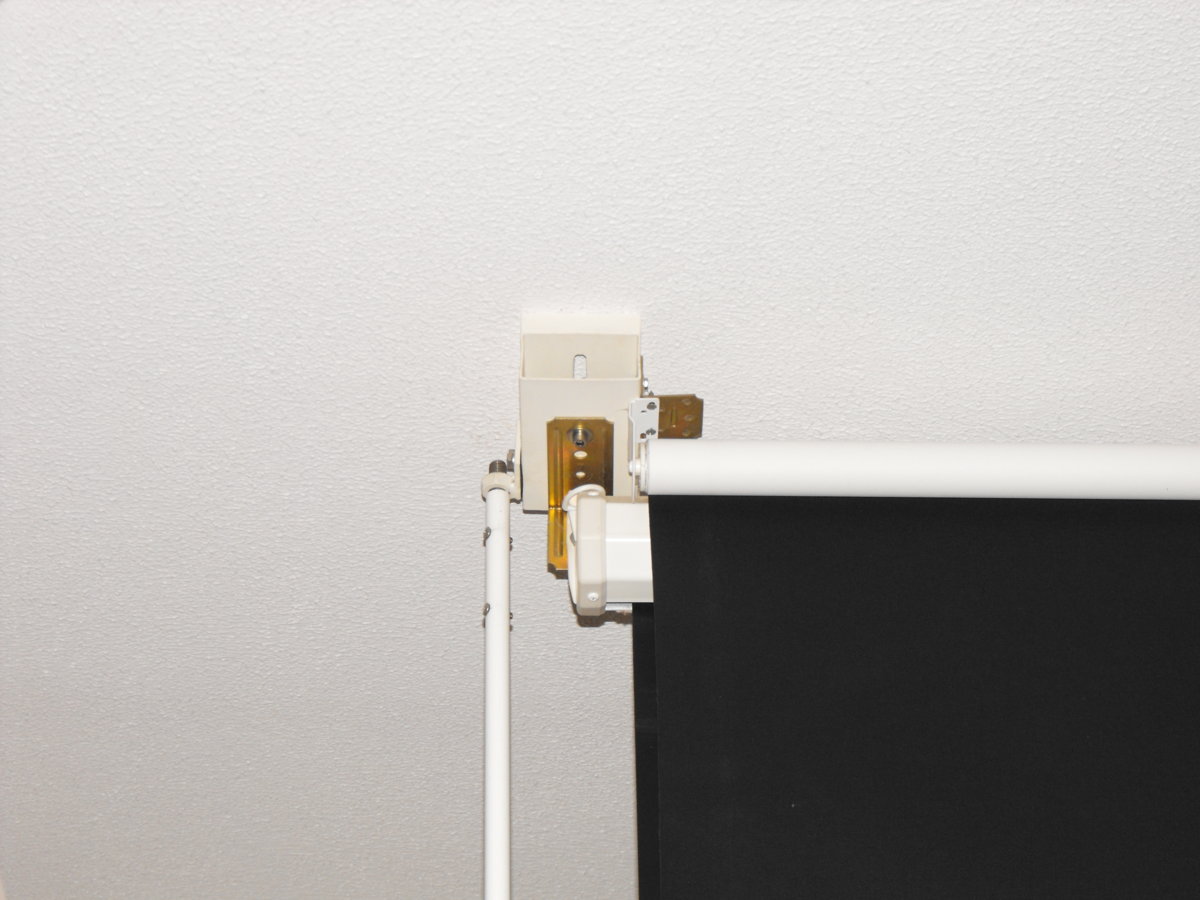

Αρκετές φωτό που έβγαλα χθες βράδυ. Εδώ οι βάσεις στήριξης οθόνης και masking στην οροφή από κοινό στρατζαριστό παραλληλόγραμμο με τα παξιμάδια βιδώματος των κάθετων σωλήνων αλουμινίου. Αυτές είναι κοινές σωλήνες από μάντρα σιδήρου-αλουμινίου όπου προσάρμοσα εσωτερικά κομένες βίδες-μπουλόνια.

:



[mipi]

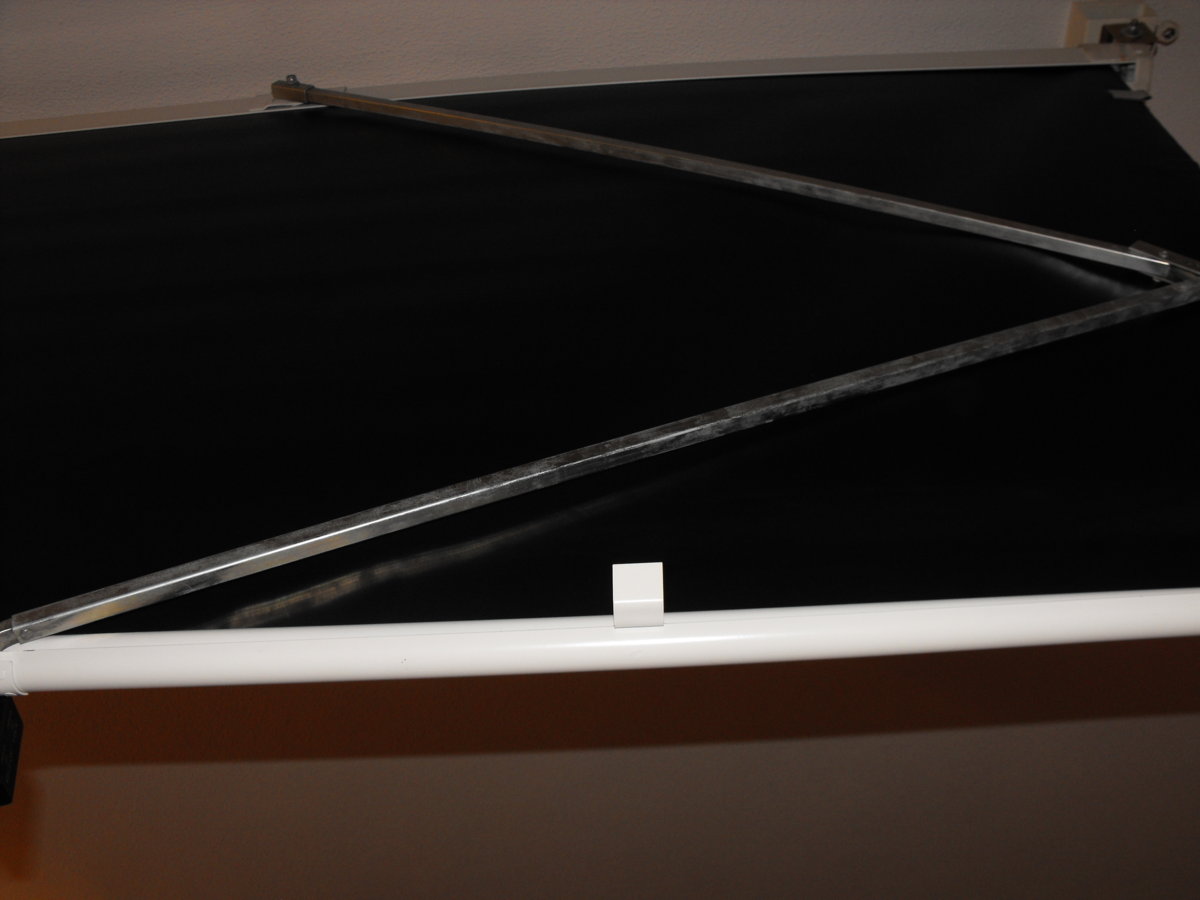

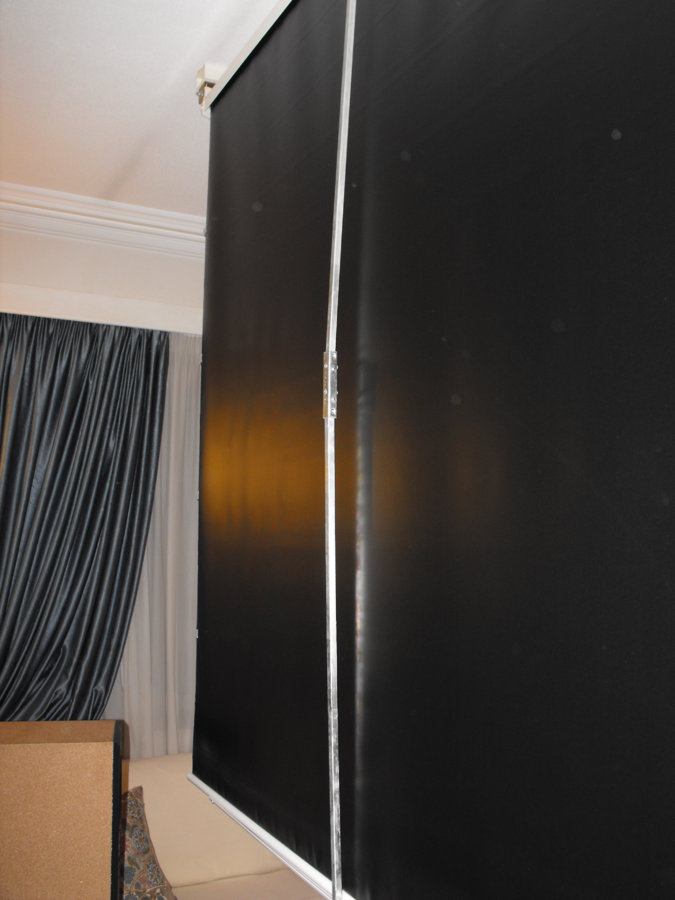

Η οθόνη έχει πίσω της μπράτσο - μηχανισμό τεντώματος - κλειδώματος στην ανοιχτή θέση. ΔΕΝ μπορεί να μείνει ανοιχτή σε ενδιάμεση θέση. Αυτό μαζί με το ότι η οθόνη δεν μπορούσε να μπεί στον οπίσθιο τοίχο λόγω επίπλου-καθρέφτη αλλά σε απόσταση περίπου ενός μέτρου προς τη πλευρά του προβολέα, έθεσαν τις ιδιαιτερότητες που έλαβα υπόψη στο σύστημα τεντώματος.



[mipi]

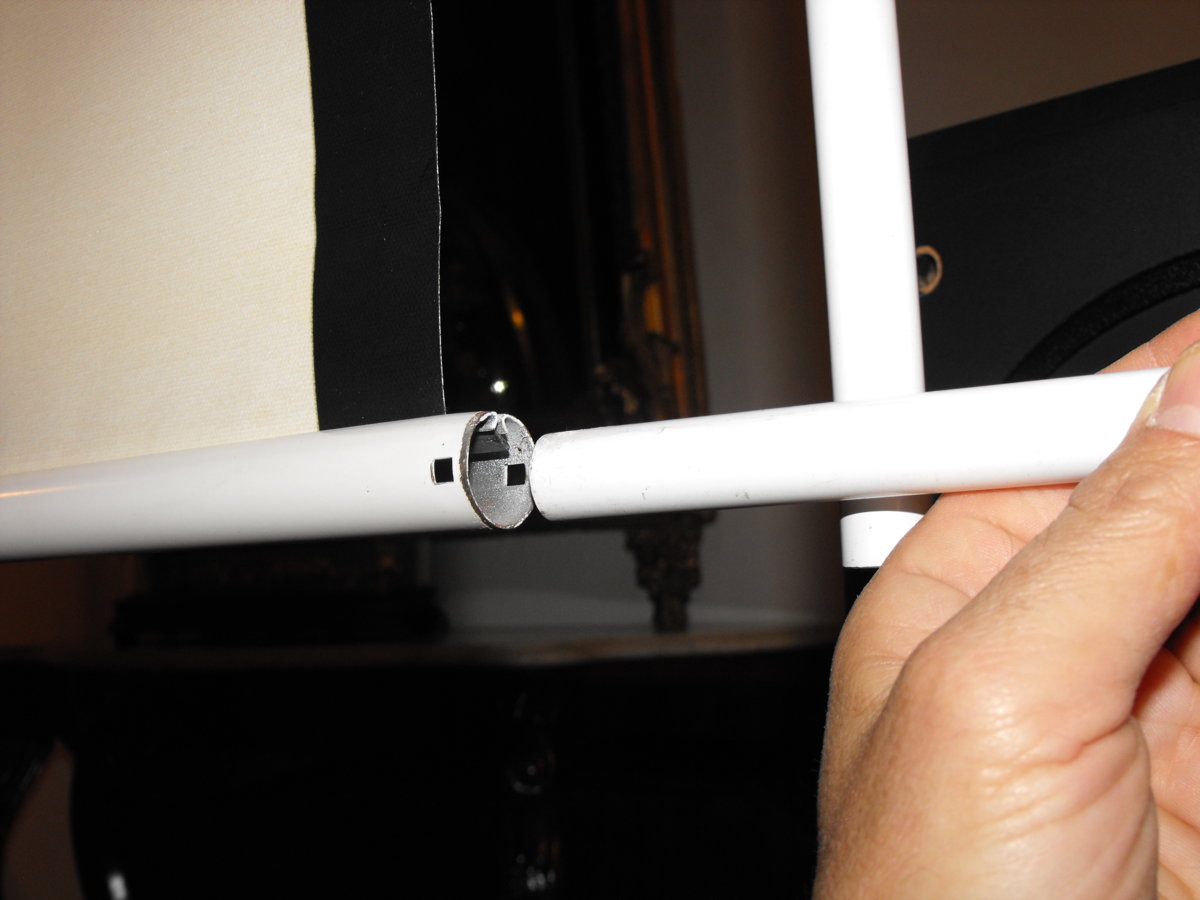

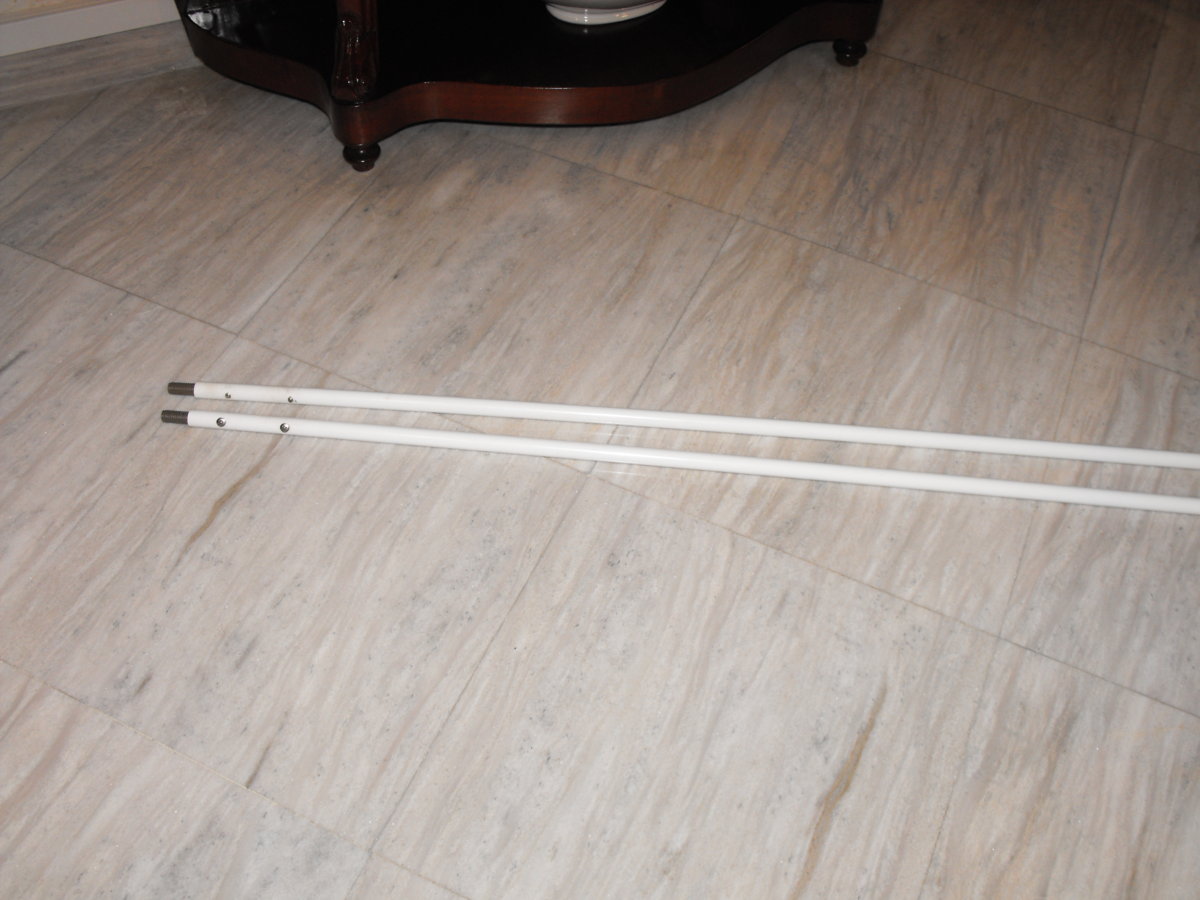

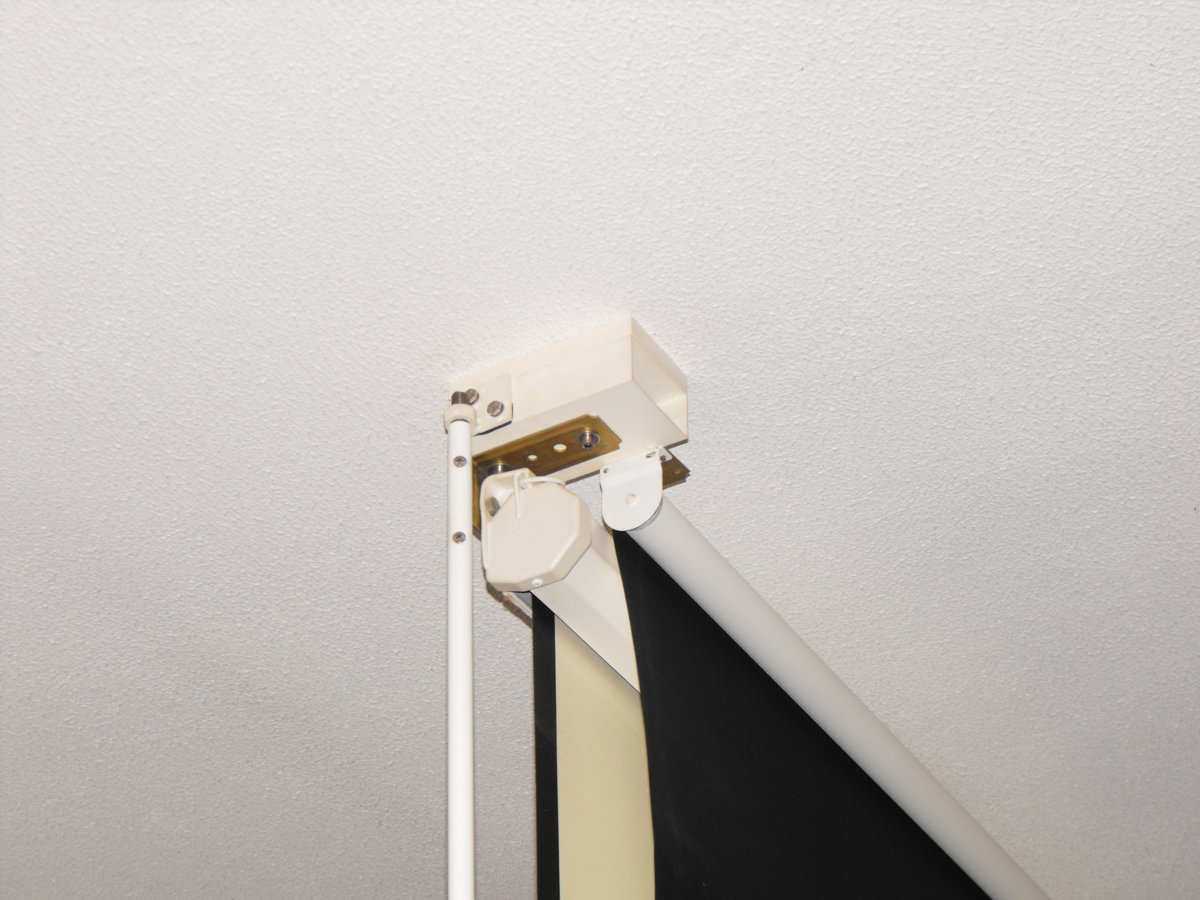

Οι σωλήνες βιδώνονται μερικές βόλτες στη θέση τους.

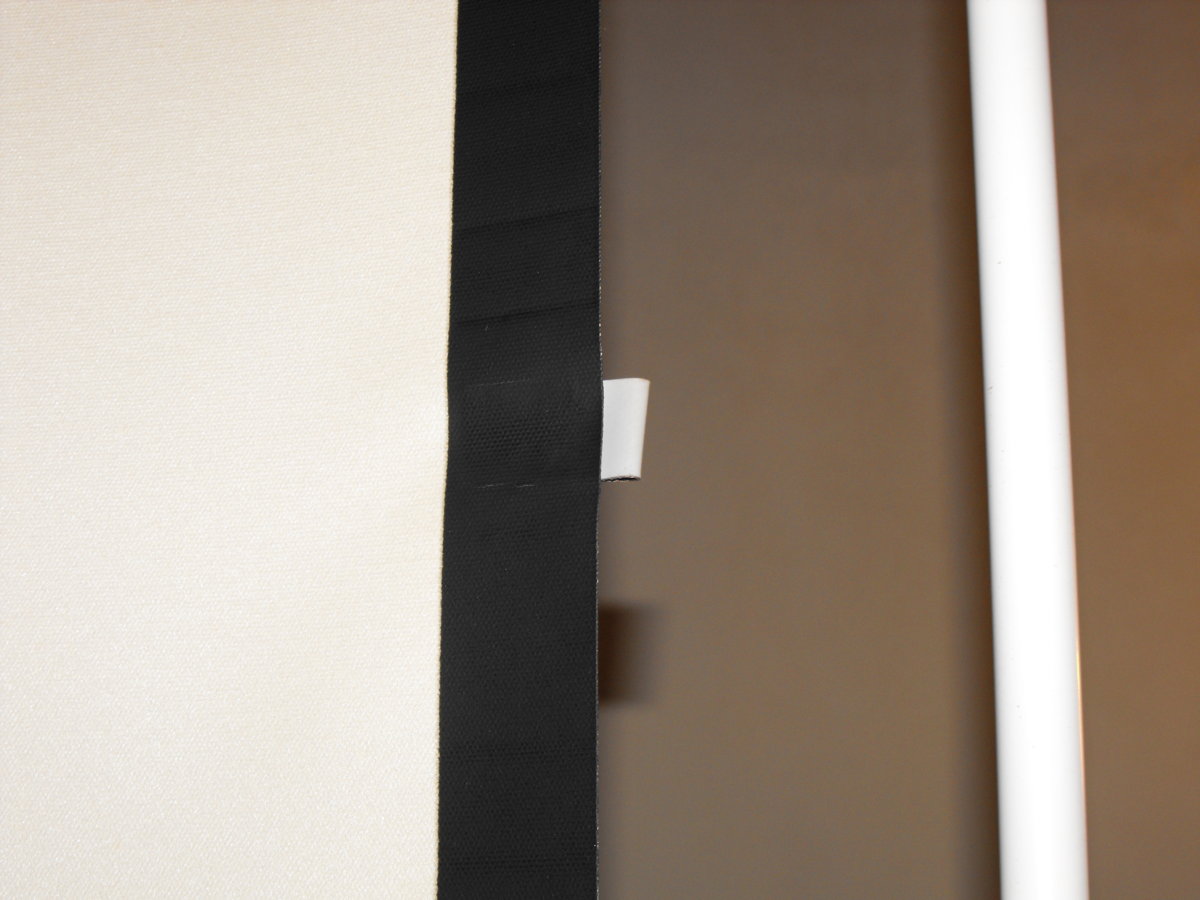

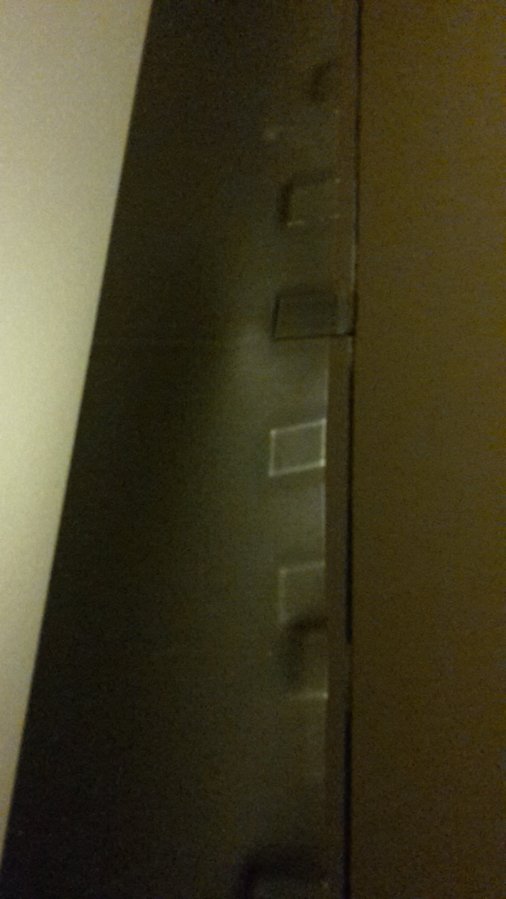

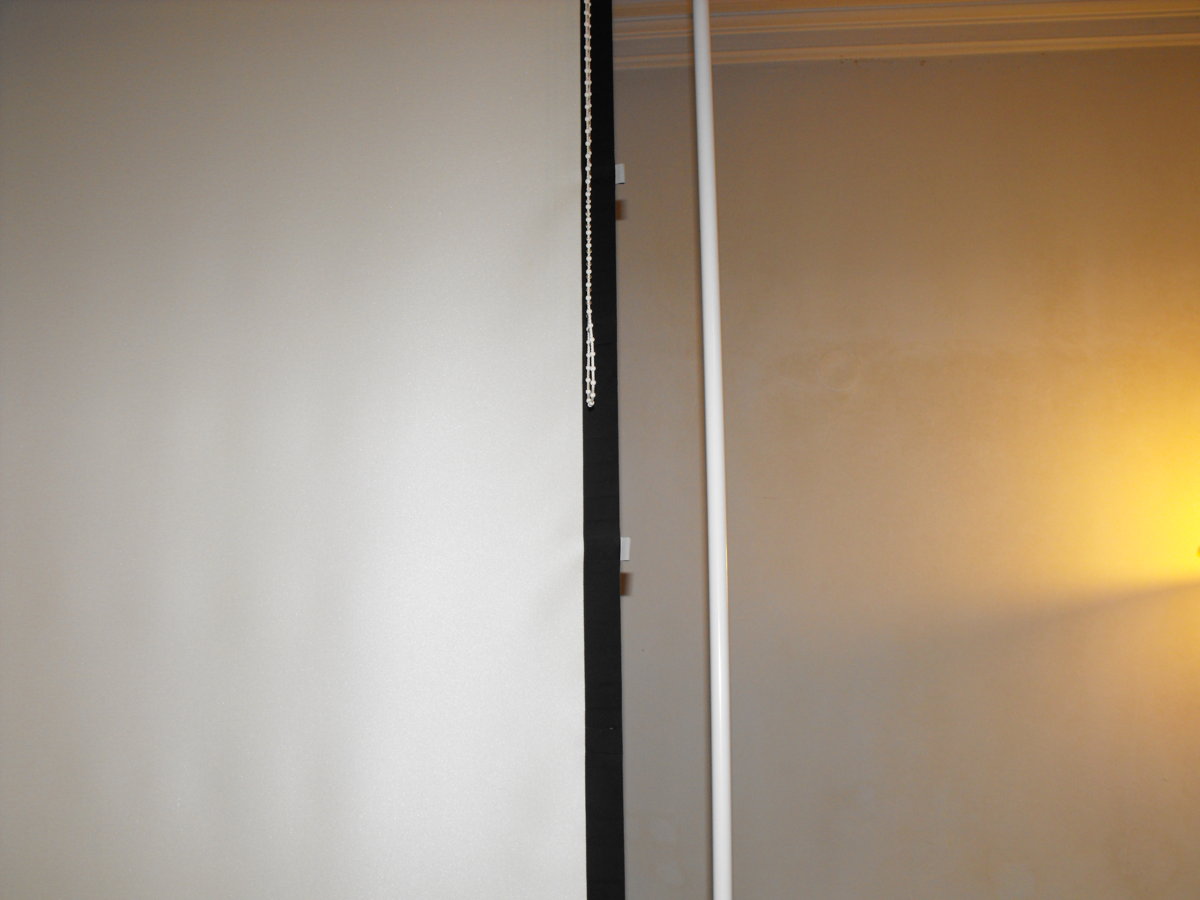

Οι λωρίδες από υλικό μπαλώματος φουσκωτής βάρκας που κόλλησα στη πίσω πλευρά του μαύρου περιθωρίου με Logo



[mipi]

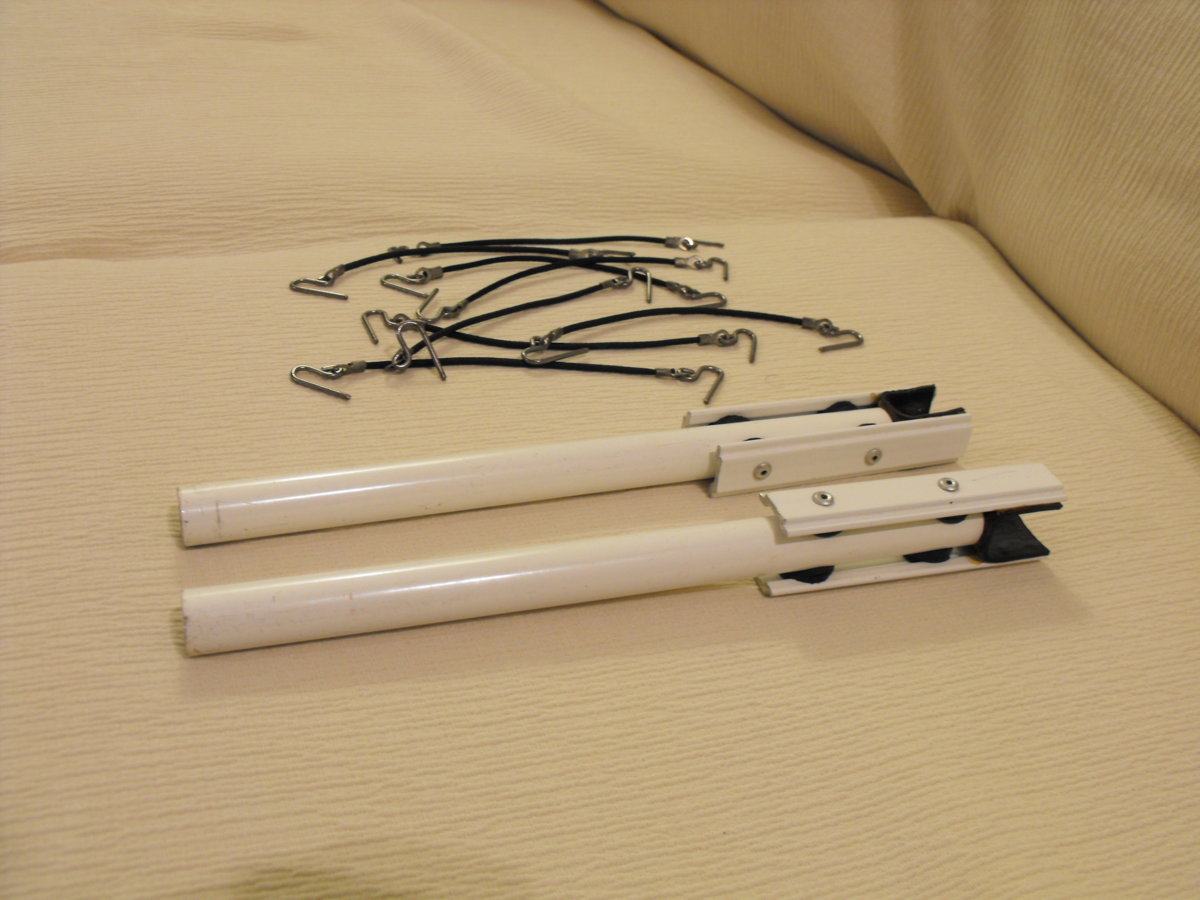

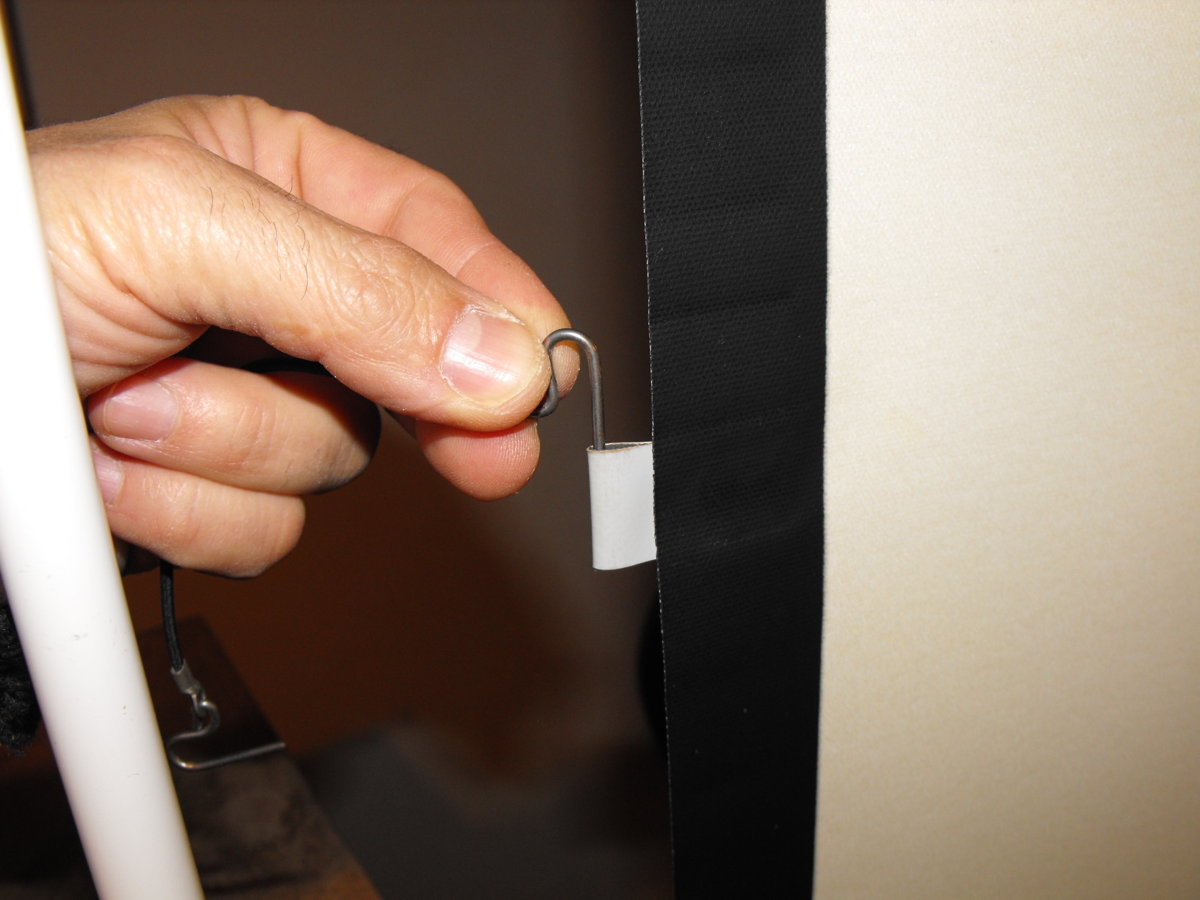

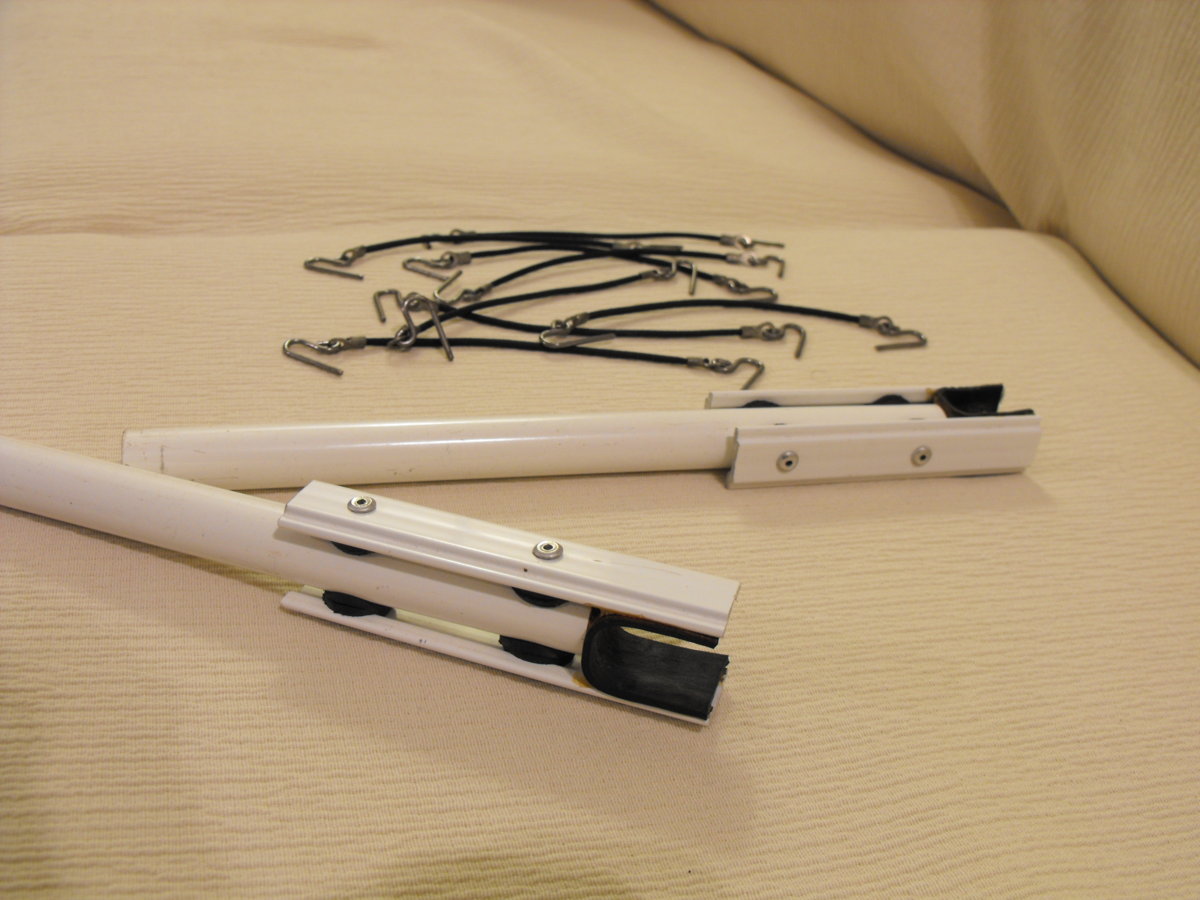

Τα κορδόνια-λάστιχα από φάκελο αρχειοθέτησης πρεσαρισμένα σε ηλεκτρολογικούς ακροδέκτες καλωδίων και τα ... οικοδομικά καρφιά. Πιθανότατα μετά από τόσα χρόνια να αλλάξω τα λάστιχα με πιο δυνατά-σκληρά.

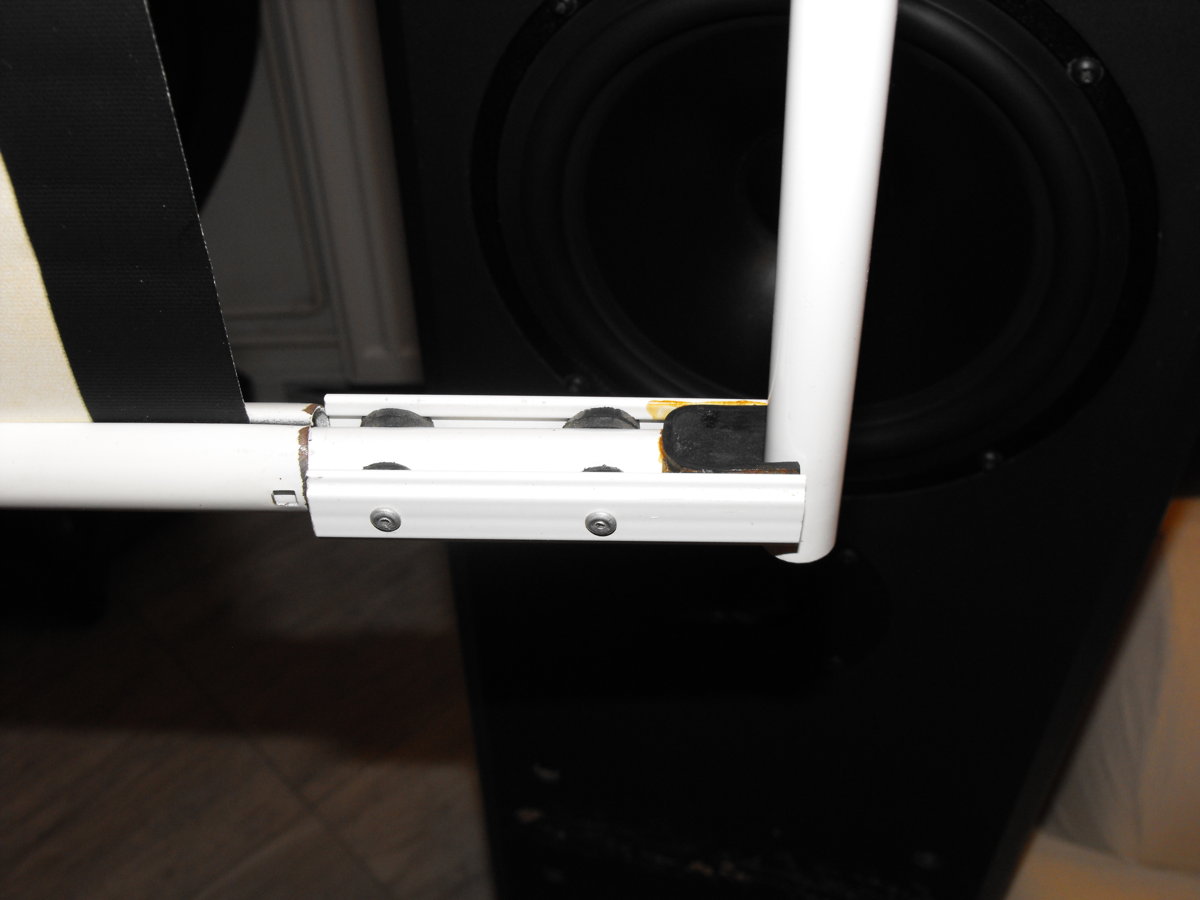

Μαζί και οι 2 προεκτάσεις του κάτω οριζόντιου σωλήνα της οθόνης με τις υποδοχές των κάθετων αλουμινοσωλήνων.



[mipi]

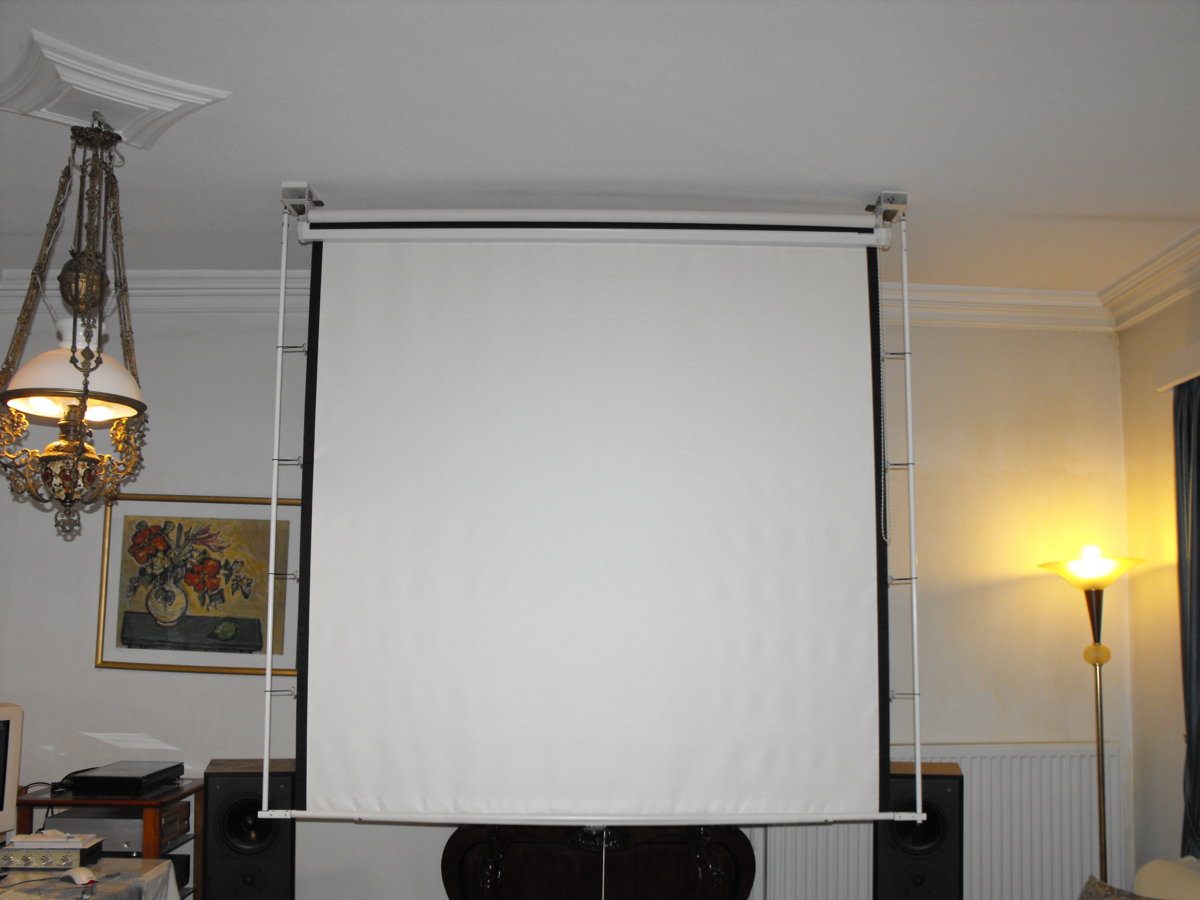

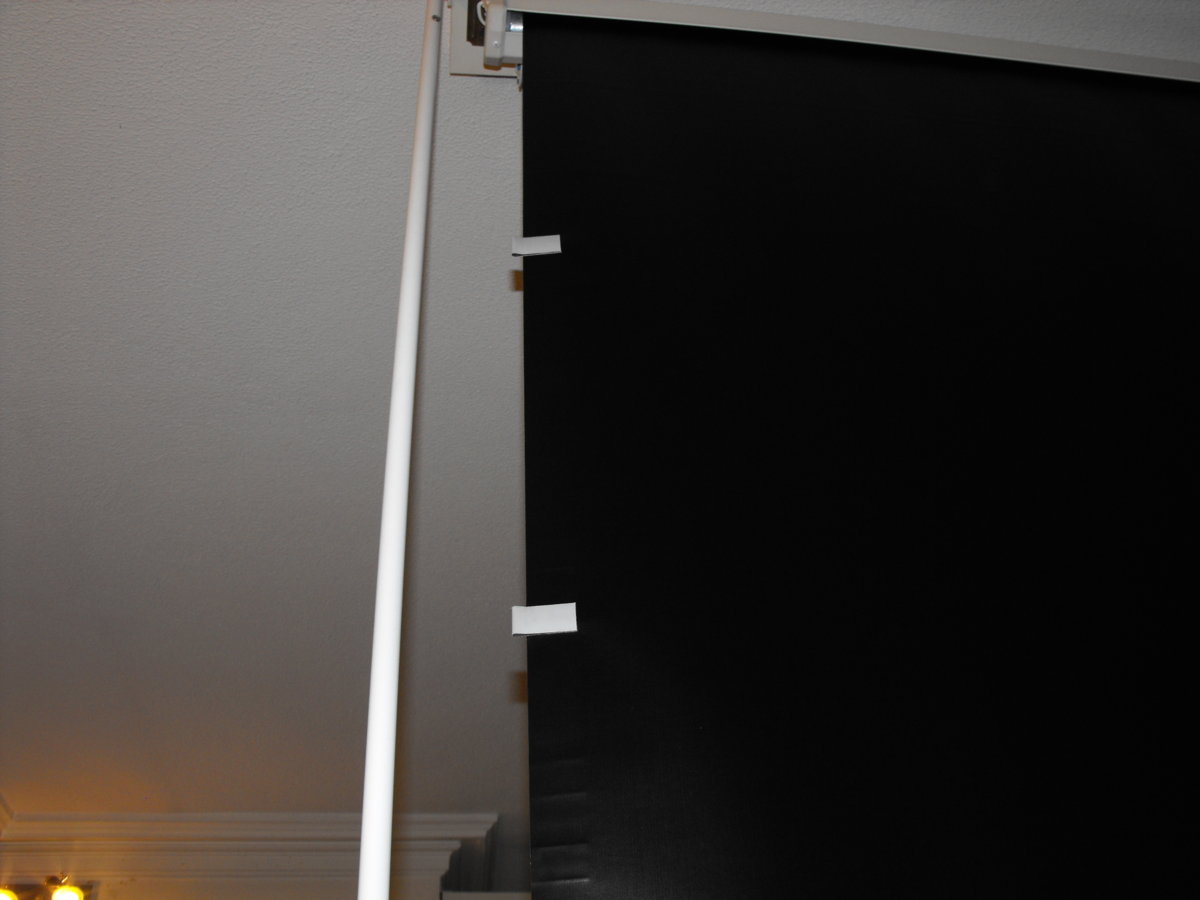

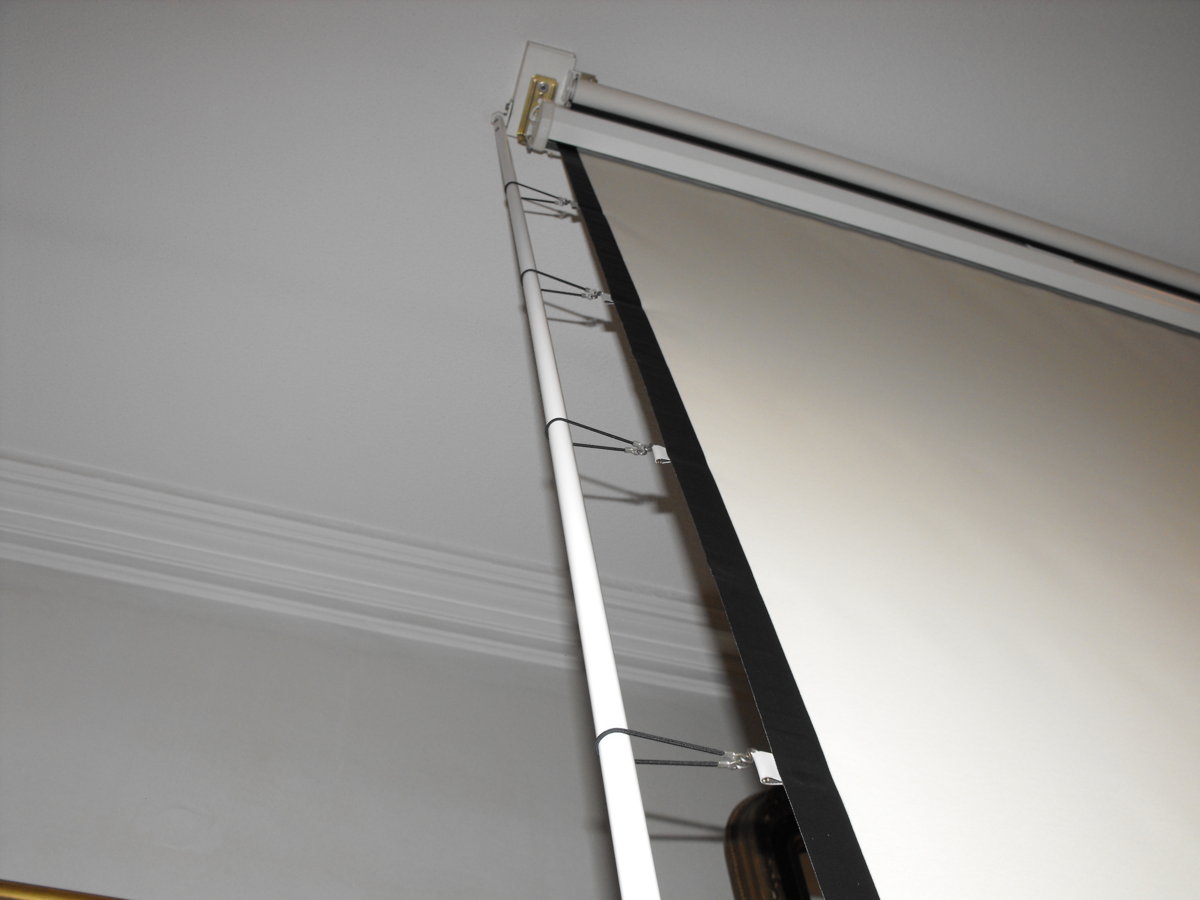

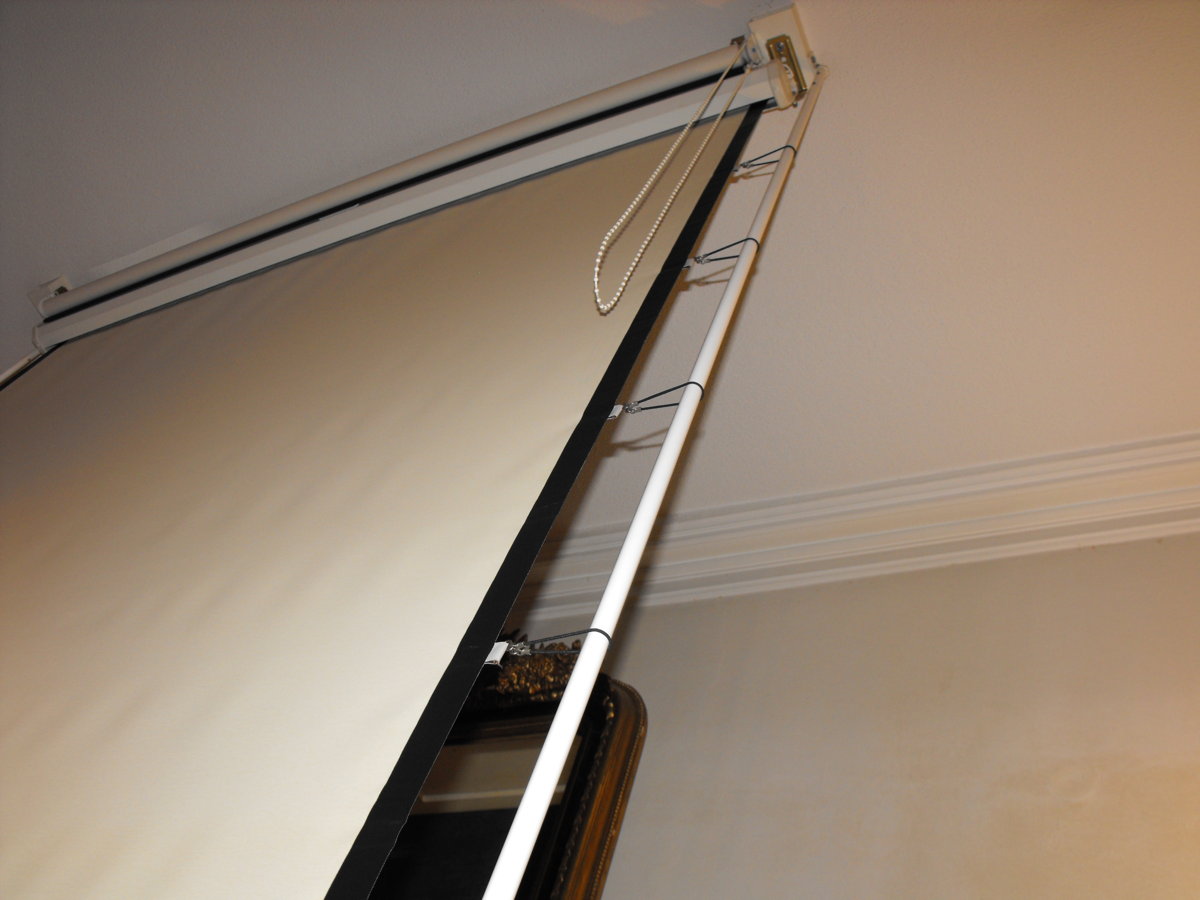

Στη θέση τους:



[mipi]



[mipi]

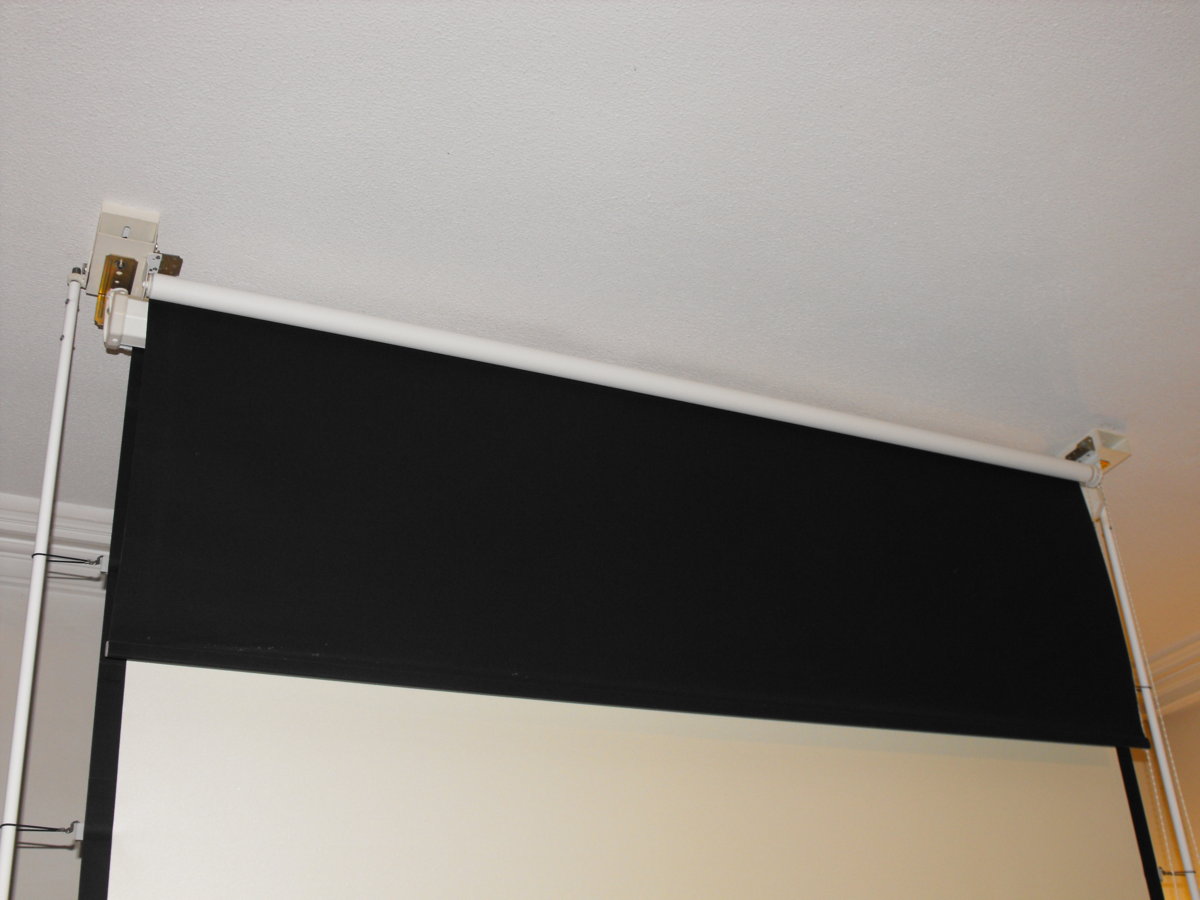

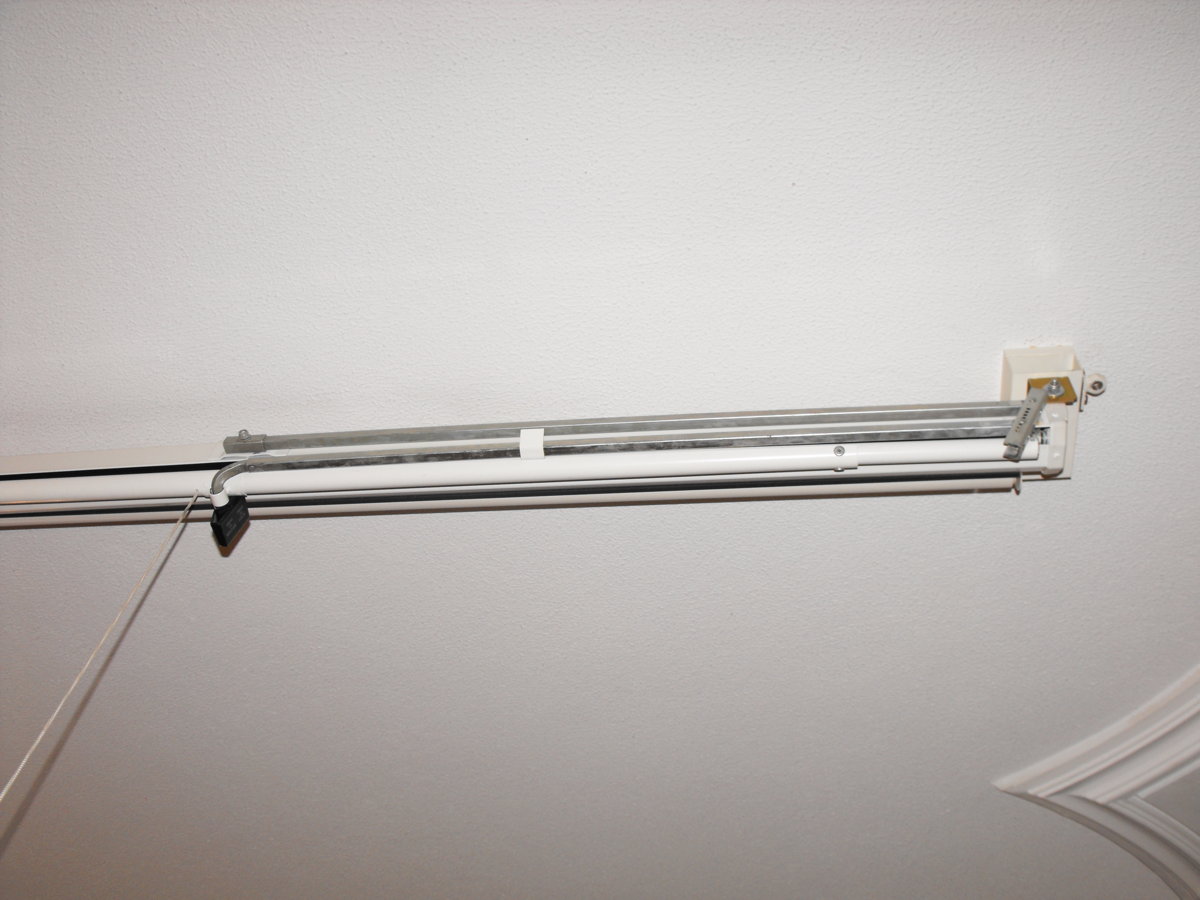

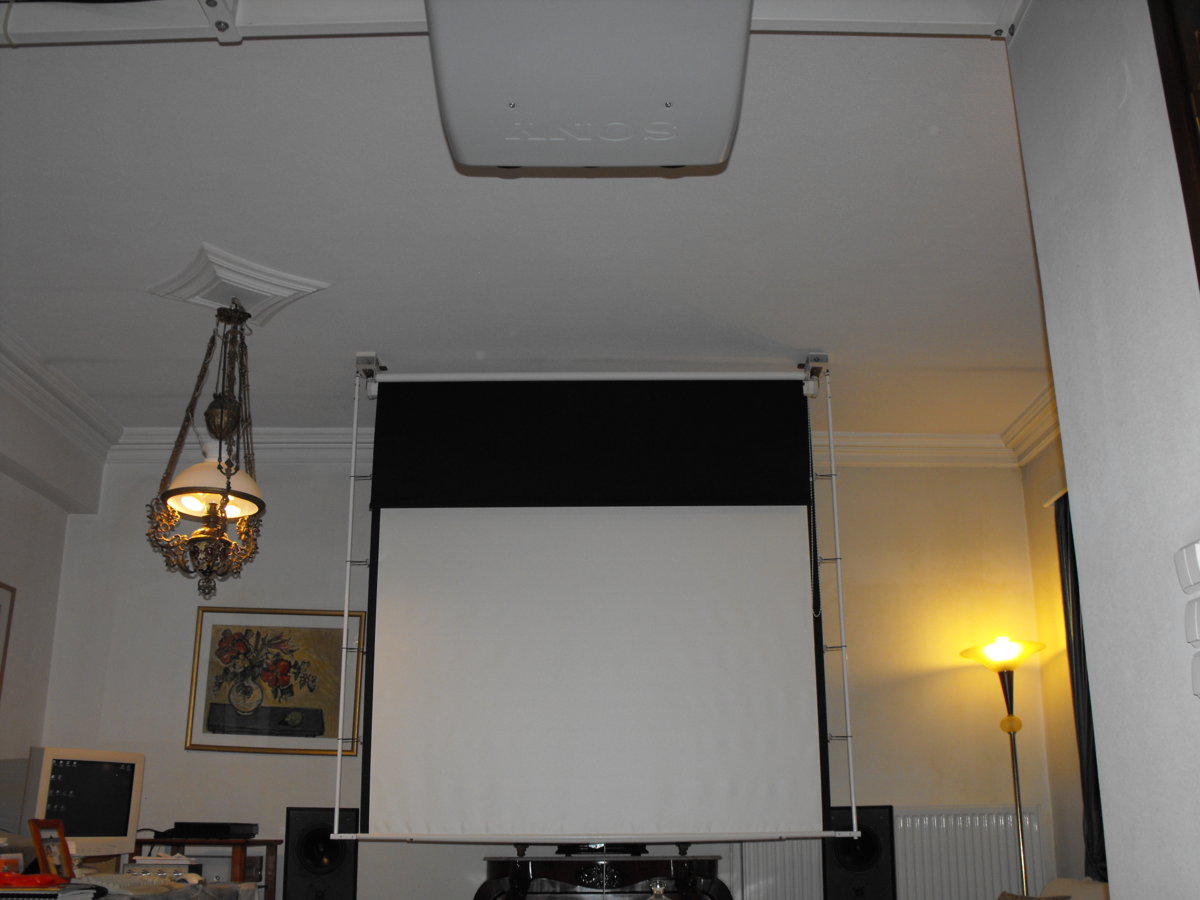

Και το χειροκίνητο ρολό masking. Παραγγελία σε επιθυμητό μήκος και πλάτος σε κατάστημα με κουρτίνες. Βιδωμένο όπως και η οθόνη πάνω στο στρατζαριστό . Από πάνω από το ένα στρατζαριστό ανάμεσά του και στο ταβάνι φαίνεται ένας βαμμένος λευκός ξύλινος τάκος που έβαλα για να αλφαδιάσω την οθόνη σε σχέση με τη κλίση της πλάκας της οροφής. Τα δύο στρατζαριστά - βάσεις μπορούν να μετακινηθούν λίγα εκατοστά εμπρός - πίσω αν χρειαστεί για σωστή ρύθμιση της παραλληλότητας της οθόνης ως προς τον προβολέα και του μεγέθους της εικόνας (CRT = γλυκειά ταλαιπωρία).

Πριν έγραψα ότι η οθόνη τοποθετήθηκε περίπου ένα μέτρο μπροστά από τον πίσω τοίχο λόγω επίπλου. Ξέχασα όμως να γράψω ότι ο καθοριστικός παράγοντας της θέσης της είναι ο προβολέας (CRT χωρίς βεβαίως zoom). Παράγοντας που φαντάζομαι δεν αφορά τους σημερινούς προβολείς όπου όλοι έχουν zoom.

Αν η οθόνη έστω και πτυσόμενη, ήταν στον πίσω τοίχο θα μπορούσα να είχα αποφύγει τους αλουμινοσωλήνες τεντώνοντας τις λωρίδες πάνω σε σημεία σταθερά του τοίχου (λέω... τώρα τι θα έκανε η γυναίκα μου άμα τα έβλεπε...)
Στον πίσω τοίχο πάντως αν μπορούσα να βάλω οθόνη θα έφτιαχνα μια σταθερή που όταν δεν χρησιμοποιούσα θα έκρυβα με μια όμορφη κουρτίνα.

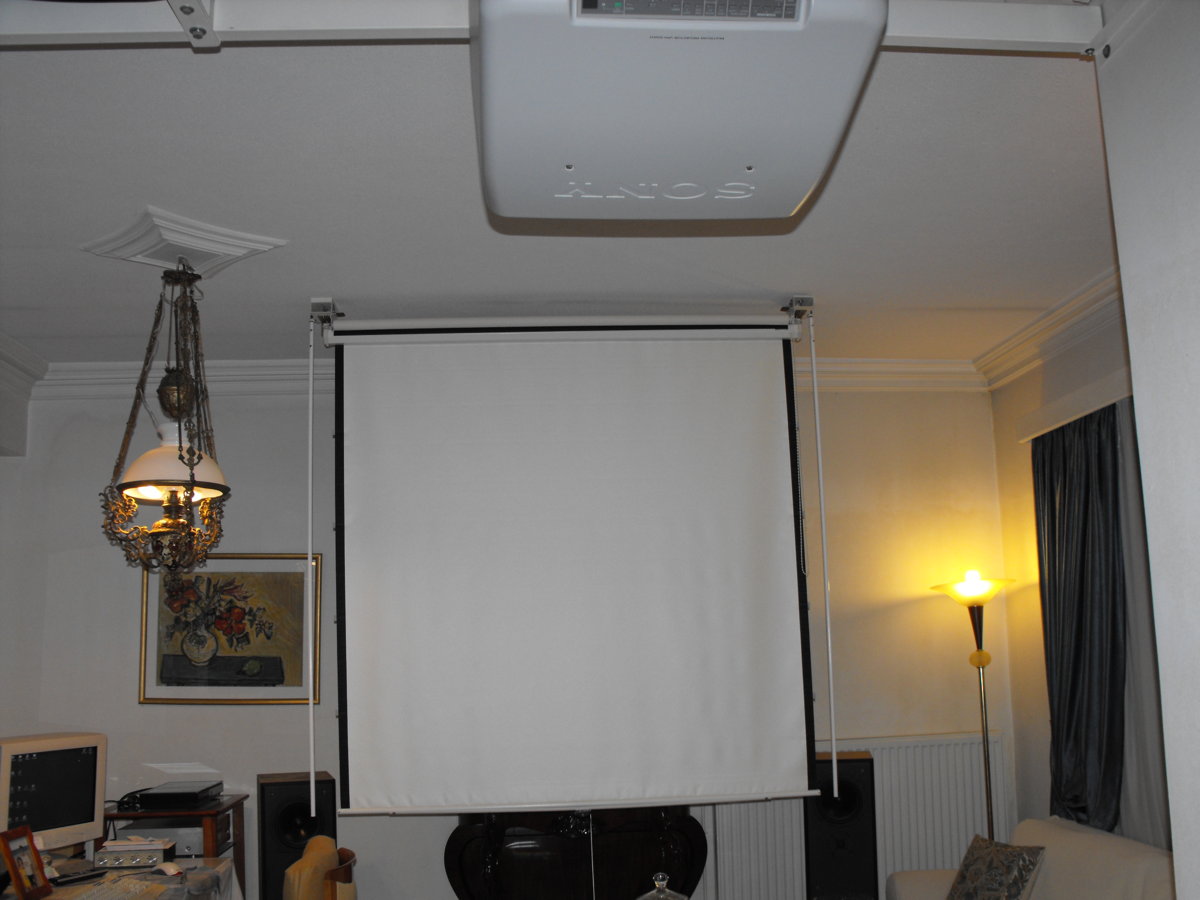

Όπως βλέπετε η οθόνη τέλεια δεν είναι. Πολλά μικρά φουσκώματα στο πανί αριστερά και δεξιά. Οι μεγάλοι κυματισμοί σχεδόν χάνονται αλλά και πάλι η κατάσταση δεν σώζεται. Αν μείνει ανοιχτή μια-δυό εβδομάδες στρώνει κάπως. Θα δοκιμάσω να αλλάξω τα λαστιχάκια με πιό δυνατά.

Δυστυχώς το μόνο που με σώζει είναι ένας dedicated χώρος. Στο μεταξύ ημίμετρα και συμβιβασμοί με το πανί (και την υπόλοιπη οικογένεια)



[mipi]

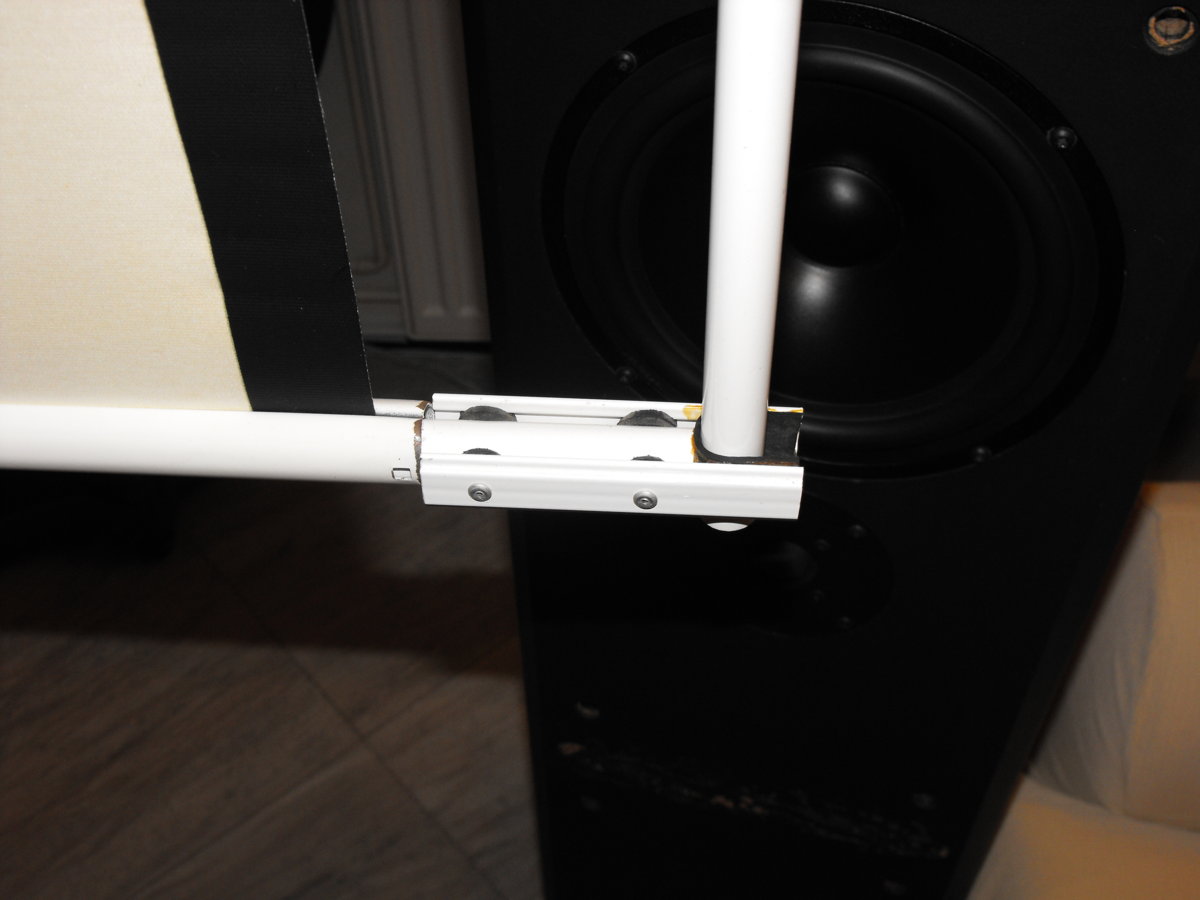

Ξέχασα να γράψω ότι οι 2 οριζόντιες κάτω προεκτάσεις επίσης από αλουμινοσωλήνα είναι απαραίτητες όχι για επέκταση του original οριζόντιου σωλήνα αλλά σαν θέσεις stop των κάθετων σωλήνων ώστε να μπορεί να εφαρμοστεί το τέντωμα με τα λάστιχα χωρίς απο την έλξη οι κάθετες σωλήνες να πάνε προς τα μέσα. Δηλαδή είναι κόντρες - stop υπολογισμένες σε μήκος ώστε οι κάθετες αλουμινοσωλήνες να είναι παράλληλες με τις κάθετες πλευρές της οθόνης.



[SOCO]

ενα καρο πατεντες δε λεω ευρηματικες, μισο- μασκιν ,στο κατω ακρο δε μπορουσες να βαλεις μια μαυρη λουριδα που νομιζω ειναι και το ποιο ευκολο και θα χανοντουσαν οι κατω ζαρες απο το καδρο?



[mipi]

Τέλος, το masking το κατεβάζω χειροκίνητα ανάλογα με της κάθε ταινίας τη διάσταση (4:3, 1,78:1, 2,35:1 κλπ). Κάνει καλή δουλειά μαυρίζοντας το πάνω τμήμα του πανιού που θα ενοχλούσε με ανακλάσεις κλπ.
