Fanless HTPC (ιδέες, λύσεις, εμπειρίες)

[gkontoletas]

Ένα νήμα αποκλειστικά για fanless HTPC, εδώ γράφουμε ιδέες, λύσεις και τις εμπειρίες χρήσης.
Θα συγκεντρώσω εδώ και τα links από υπάρχοντα νήματα που έχουν το ίδιο θέμα για να μπορούμε να βρίσκουμε εύκολα διάφορες πληροφορίες.

Για να ξεκαθαρίσουμε κάτι από την αρχή για να μην υπάρξουν παρεξηγήσεις, δεν είναι δύσκολο να φτιαχτεί ένα fanless HTPC, το δύσκολο είναι να συνδυάζει παράλληλα και καλές επιδόσεις.

Η τεχνολογία που έχει μπει για τα καλά στον χώρο ψύξης των υπολογιστών εδώ και μερικά χρόνια.

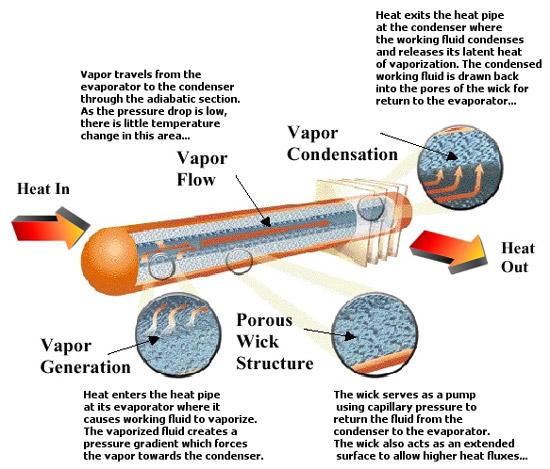

Heat pipes

Υλικά - Hardware
Κουτιά, τροφοδοτικά και επεξεργαστές υπάρχουν άφθονα που μπορούμε να χρησιμοποιήσουμε, το πρόβλημα υπάρχει με τις κάρτες γραφικών, πολύ λίγες είναι αυτές που συνδυάζουν fanless λειτουργία και επιδόσεις, είναι οι δύο παρακάτω:
ZOTAC GeForce GT 640 ZONE Edition
SAPPHIRE HD 7750 ULTIMATE
Η Sapphire είχε παρουσιάσει μια fanless HD7770 αλλά δεν την έχει βάλει σε παραγωγή...

Σημαντικό ρόλο στην επιλογή επεξεργαστή και κουτιού-συστήματος παθητικής ψύξης είναι το Max TDP(Thermal Design Power).
To Max TDP του επεξεργαστή πρέπει να είναι μικρότερο η ίσο με αυτό που υποστηρίζει το παθητικό σύστημα ψύξης, ξαναγράφω και πάλι ότι ίσο μπορεί να είναι μόνο σε ιδανικές συνθήκες.
Η Intel έχει σε αυτό το σημείο ξεκάθαρο προβάδισμα, όλοι οι επεξεργαστές Ivy Bridge έχουν TDP κάτω από 77W.


Δυο παλαιότερα νήματα
http://www.avsite.gr/vb/showthread.php?119100-%C1%E8%FC%F1%F5%E2%EF-HTPC
http://www.avsite.gr/vb/showthread.php?116582-%E7%F3%F5%F7%EF-htpc



[gkontoletas]

Απάντηση: Fanless HTPC (ιδέες, λύσεις, εμπειρίες)

Το πολύ γνωστό AnandTech έφτιαξε ένα fanless HTPC και το παρουσίασε δίνοντας παράλληλα και μετρήσεις θερμοκρασιών σε διάφορα σημεία.

Υλικά - Hardware
Streacom FC10 with Nano150 PSU Max CPU TDP 95W
Asus P8Z77-I Deluxe
Intel Core i3-3225 Max TDP 55W
SAPPHIRE HD 7750 ULTIMATE

Δείτε όλο το άρθρο εδώ

Το κουτί της Streacom μπορεί να δεχτεί και μεγαλύτερο επεξεργαστή χωρίς κανένα πρόβλημα αρκεί ο χώρος που θα τοποθετηθεί να έχει επαρκή αερισμό και λογικές θερμοκρασίες περιβάλλοντος.



[gkontoletas]

Απάντηση: Fanless HTPC (ιδέες, λύσεις, εμπειρίες)

Το καλύτερο fanless HTPC χωρίς πρόσθετη κάρτα γραφικών χρησιμοποιεί τον επεξεργαστή της AMD A10-5700 Max TDP 65W.

Υλικά - Hardware
Streacom FC5 with Nano PSU
ASUS F2A85-M Pro
AMD A10-5700 Max TDP 65W

Από παρουσίαση των νέων επεξεργαστών της AMD σε έκθεση.

Αναλυτική δοκιμή του AMD A10-5700 από το silentpcreview



[gkontoletas]

Απάντηση: Fanless HTPC (ιδέες, λύσεις, εμπειρίες)

Δείτε αναλυτικά το σύστημα ψύξης με heat-pipes της HDPLEX για επεξεργαστές μέχρι 75W TDP.

http://www.hd-plex.com/compatible-cpu-for-hdplex-fanless-heatsink-system.html


Αφιερωμένο...

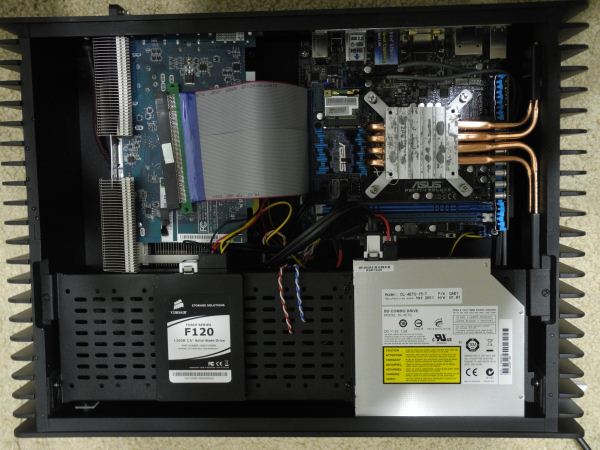

http://www.neo-geo.com/personal/i5-fanless/build2.html



[gkontoletas]

Απάντηση: Fanless HTPC (ιδέες, λύσεις, εμπειρίες)

δεσμευμένο για μελλοντική χρήση....



[gkontoletas]

Απάντηση: Fanless HTPC (ιδέες, λύσεις, εμπειρίες)

δεσμευμένο για μελλοντική χρήση.....



[Zizik]

Πώς θα φτιάξουμε ένα CPU block ώστε να μπορέσω να αλλάξω socket από 775 στο fanless Zalman TNN500AF μου?



[Zizik]

Thanks exile! :127:

Βρήκα αυτό, και είμαι έτοιμος! :138:



[gkontoletas]

Επιτέλους μια δυνατή fanless κάρτα γραφικών που μπορεί να ανταποκριθεί στα κόλπα των madVR και SVP.

PowerColor HD7850 SCS3

Τιμή και διαθεσιμότητα δεν ανακοινώθηκαν ακόμα, πριν αγοράσετε δείτε αν χωρά στο κουτί που έχετε ή θέλετε να πάρετε..



[gkontoletas]

Pyrolytic Graphite Sheet από την Panasonic.

PGS is an ultra-thin, lightweight, graphite film with a thermal conductivity high enough to release and diffuse the heat generated by heat sources such as CPU’s, processors, power amplifiers and cameras. Developed by Panasonic engineers, this synthetically made material was named Pyrolytic Graphite Sheet or PGS. With a thermal conductivity up to four times greater than copper, PGS is extremely pliable and can be applied to heat-source shapes even in high density mounting situations.

PGS Features At-A-Glance

• Thermal Conductivity: 700 to 1750 W/(m-K)
• Offers thermal conductivity two to four times that of copper, three to seven times that of aluminum
• Lightweight: specific gravity of 0.85 to 2.1 g/cm3
• Flexible and easy to cut or trim
• Withstands repeated bending
• Low thermal resistance
• RoHS directive compliant
• Plain PGS Sheets are now available with individual separator sheets, which provide ease in handling!

http://www.panasonic.com/industrial/electronic-components/protection/pyrolytic-graphite-sheet.aspx



[gkontoletas]

ASKTech NT-ZENO3

http://www.ask-tech.com/jp/product/case/nt-zeno3/



[Gkat]

ενα link για μια προσπαθεια του "απολυτα αθορυβου htpc" οπως το ονομαζει...

περισσοτερα εδω...



[margamanos]

Μην με παρεξηγάτε παιδιά αλλά θεωρώ τα pc που φαίνονται παραπάνω χαζομάρες. Ειδικά σε ένα Ελληνικό καλοκαίρι με 35οC είναι άχρηστα ή έστω πολύ περιορισμένης λειτουργικότητας. Μετά από πολύ ψάξιμο η λύση που έχω επιλέξει είναι αυτή:

Υδρόψυξη με ένα τεράστιο fanless ψυγείο όπου ουσιαστικά μεταφέρει την θερμότητα εκτός του κουτιού και τώρα τον χειμώνα δουλεύει και ως καλοριφέρ



[Zizik]

Και τα κουτιά με εξωτερικές ψύκτρες εκτός του κουτιού μεταφέρουν τη θερμότητα. Και οι ανεμιστήρες.



[margamanos]

Και τα κουτιά με εξωτερικές ψύκτρες εκτός του κουτιού μεταφέρουν τη θερμότητα. Και οι ανεμιστήρες.

Σωστό, αυτή είναι η δουλειά τους άλλωστε! Απλά αν μπορούσαμε να βάλουμε σε μια εξίσωση τους συντελεστές όγκου, θορύβου, απόδοσης νομίζω το νεράκι είναι η τοπ λύση..
Είναι λίγο ποιο δύσκολο να το στήσεις αλλά αποζημιώνεσαι διότι μπορείς πχ να έχεις ένα μικρό κουτί για να χωρέσει όπως θες στο ρακ και δίπλα το ψυγειάκι. Βέβαια και τα συστήματα αερόψυξης έχουν εξελιχθεί (δώσε χαλκό στο λαό) αλλά αν έχεις έναν cpu στα 150W, μια gpu στα 300W και ένα 600άρι τροφοδοτικό με παθητική ψύξη και τρέξεις το BF4 Ιούλιο μήνα καλύτερα να έχεις και τα μπριζολάκια έτοιμα για ψήσιμο. Άσε που οι κάρτες γραφικών με παθητική ψύξη είναι πολύ περιορισμένες. Ενώ μπορείς να πάρεις όποια τοπ κάρτα γραφικών θες να της βάλεις ένα waterblock και να τρέχει "νεράκι" βρέξει χιονίσει.



[gkontoletas]

fanless GTX 750/750 Ti KalmX από την Palit

http://www.palit.biz/event/promote/2014/kalmx/index.html



[gkontoletas]

Cirrus7 nimbus
το βασικό μοντέλο με Celeron G1840, 4GB RAM και msata 120GB έχει 530€.
στον βασικό εξοπλισμό έχει
2 θύρες δικτύου
4 USB 3.0
4 USB 2.0
HDMI
DisplayPort

μπορεί να δεχτεί ακόμα
2 2.5'' HDD/SSD
μέχρι 16GB RAM
Wi-Fi Bluetooth card
υπάρχουν 7 επιλογές για τον επεξεργαστή με κορυφαίο τον i7-4790T

http://www.cirrus7.com/mini-desktop/cirrus7-nimbus.html



[gkontoletas]

Enermax Digifanless 550W

http://www.enermax.co.uk/power-supplies/digifanless/



[gkontoletas]

Γιωργο Κοντολε, το εχω διαβασει το νημα σου, μιλαω για πληρη απουσια ανεμιστηρα, απουσια κραδασμων και οπωσδηποτε αθορυβο γραμμικο τροφοδοτικο και ολα αυτα με λινουξ. Αν χαλαω το νημα του Γιωργου να το μεταφερουμε.

Για τον Βλάση...
Λύσεις fanless υπάρχουν πολλές για όλα τα βαλάντια και για όλες τις ανάγκες.
Τα παρακάτω είναι κανονικοί Η/Υ που μπορούν να δεχτούν Windows ή Linux.

Intel HDMI Stick
Τα βλέπουμε ήδη να κυκλοφορούν και οι τιμές είναι από 100-150€.
Καλύπτουν τις βασικές ανάγκες ενός απλού χρήστη

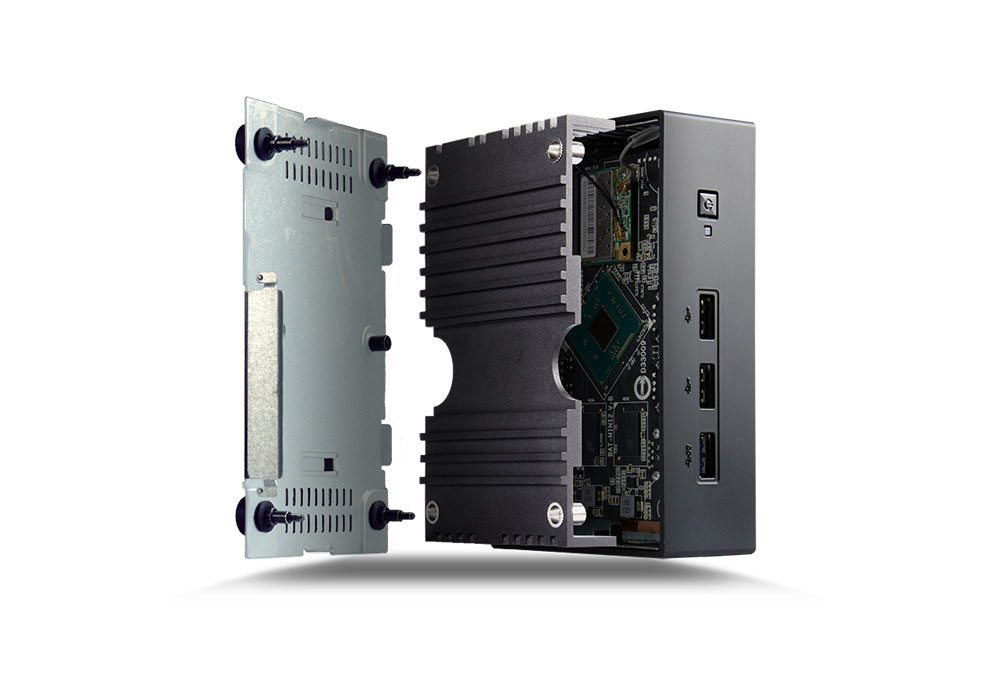

ECS LIVA
Πιο δυνατό, μπορεί να κάνει παραπάνω δουλειές και έχει περισσότερες θύρες για εξωτερικές συσκευές.
Τιμές 250-300€
http://www.anandtech.com/show/8262/ecs-liva-review-the-nettop-rises-again
http://www.legitreviews.com/ecs-liva-x-64gb-mini-pc-kit-review_157152
http://www.techpowerup.com/reviews/ECS/LIVA/
http://www.anandtech.com/show/8883/ecs-liva-x-review-a-fanless-bay-trailm-minipc

Αγοράζεις ή φτιάχνεις ένα γραμμικό τροφοδοτικό 12V/3A και είσαι έτοιμος.



[gkontoletas]

AMD fanless

Intel fanless

Cirrius 7
Τιμές
