Musical Fidelity X-10D upgrade

[GF]

Απάντηση: Re: Musical Fidelity X-10D upgrade

Για τον C103 θα σου πω απλά ότι δεν διαρρέεται από σήμα αλλά σχηματίζει φίλτρο για να μην έχουμε ταλάντωση.

Αυτός που λες είναι μια χαρά και επειδή μιλάμε για pF το μέγεθος είναι μικρό.

Ειναι στην αναδραση και περναει το σημα και απο εκει.



[savatage]

Γενικότερα καλό είναι να ξέρω τι ακριβώς έχει πάνω το γνήσιο x10d και από κει και πέρα θα δω τι διαφορετικό μπορώ να βάλω.Οπότε αν έχετε την καλοσύνη να μου πείτε τι έχει ακριβώς για να μην ψάχνω στα τυφλά θα ήταν καλό.Εννοώ αυτά τα πέντε που ρώτησα.Διότι όλα τα άλλα τα ξέρω.Περιμένω και τις φωτογραφίες να δω τις μετατροπές.Ευχαριστώ εκ των προτέρων.



[PeterMeni]

Re: Απάντηση: Re: Musical Fidelity X-10D upgrade

Ειναι στην αναδραση και περναει το σημα και απο εκει.

Δεν έχεις δίκιο. Το σήμα περνάει μόνο μέσω της αντίστασης R106 που είναι παράλληλα με τον εν λόγο πυκνωτή και έτσι ελέγχεται και το κέρδος του buffer.

Ξαναλέω πως η αντίσταση 106 με τον πυκνωτή 103 σχηματίζει ένα υψηπερατό φίλτρο, μειώνοντας το κέρδος όσο η συχνότητα αυξάνει, ώστε να αποφευχθεί η περίπτωση ταλάντωσης της βαθμίδας.



[PeterMeni]

Και η φωτογραφία που χρωστούσα με τις τελευταίες βελτιώσεις.
Οι μαύροι πυκνωτές δίπλα στις λυχνίες είναι οι ΜΚΤ που ανέφερα πριν, στο post 13.



[GF]

Απάντηση: Re: Απάντηση: Re: Musical Fidelity X-10D upgrade

Δεν έχεις δίκιο. Το σήμα περνάει μόνο μέσω της αντίστασης R106 που είναι παράλληλα με τον εν λόγο πυκνωτή και έτσι ελέγχεται και το κέρδος του buffer.

Ξαναλέω πως η αντίσταση 106 με τον πυκνωτή 103 σχηματίζει ένα υψηπερατό φίλτρο, μειώνοντας το κέρδος όσο η συχνότητα αυξάνει, ώστε να αποφευχθεί η περίπτωση ταλάντωσης της βαθμίδας.

Αφου το σημα περναει μονο μεσω της αντιστασης 106, πως σχηματιζεται το φιλτρο? Μαγικα? :131:



[PeterMeni]

Re: Απάντηση: Re: Απάντηση: Re: Musical Fidelity X-10D upgrade

Αφου το σημα περναει μονο μεσω της αντιστασης 106, πως σχηματιζεται το φιλτρο? Μαγικα? :131:

Οι συχνότητες του ακουστικού φάσματος, αλλά και αρκετά παραπάνω από αυτό, περνάνε μόνο μέσω της εν λόγω αντίστασης, ενώ μέσω του πυκνωτή περνάνε συχνότητες πολύ υψηλότερες που δεν μας ενδιαφέρουν ακουστικά.
Νομίζω πως είναι απλό.



[GF]

Απάντηση: Re: Musical Fidelity X-10D upgrade

Υπάρχει ένα ηλεκτρολυτικός πυκνωτής 10 μF (C105 και C205), παράλληλα με μια αντίσταση 470ΚΩ που βρίσκονται στην ανάδραση του κυκλώματος.

Από τον πυκνωτή αυτό περνάει μέρος του σήματος και είναι πολύ σημαντικός για την ηχητική ταυτότητα και ποιότητα του μηχανήματος.

Εδω περναει σημα με "ενδιαφερον" περιεχομενο (κανε πραξεις να βρεις την -3dB) αλλα απο τον αλλον δεν περναει?!?!
Οκ. Ετσι ειναι αν ετσι νομιζετε!



[GF]

Απάντηση: Musical Fidelity X-10D upgrade

Δεν διαφωνω με το ποσοστο του σηματος αλλα το οτι εχει η οχι επιδραση στον ηχο.
Μπορει ο 105 να ειναι πιο "ενοχος" αλλα δεν μπορεις να βαλει οτι να ειναι στον 103.
Περναει ΚΑΙ απο αυτον σημα, εστω και σε μικρο ποσοστο.
Απλο ναι αλλα οχι απλοικο.



[Τζιμάκος]

Ενα σχέδιο?



[GF]

Απάντηση: Musical Fidelity X-10D upgrade

http://img521.imageshack.us/img521/6200/x10dgcmainschlresub1.jpg



[PeterMeni]

Το φίλτρο C 103 και R 106 έχει απόκριση (-3db) στους 482.532 Hz.

Αν θεωρείς τη συχνότητα των 482 KHz ακουστικό φάσμα και καταφέρνεις να τη ακούς απλά είσαι φαινόμενο αλλά θα πρέπει να περιμένεις πολλούς αιώνες μέχρι να υπάρξει πηγή με τέτοια απόκριση.

http://www.allaboutcircuits.com/vol_2/chpt_8/2.html



[savatage]

Εν τέλει σε τι τάση πρέπει να έχει αυτός ο πυκνωτής??



[sv9gph]

Απάντηση: Musical Fidelity X-10D upgrade

καλησπερα στο τελευτεο σχεδιο που εχει ανεβει βλεπω τημες πυκνοτων σε pf εκει τι εχεται βαλει? εχω δωκημασει σε διαφορες κατασκευες μου silver mica στη θεση κεραμηκων & στυροφλεξ και τα αποτελεσμα ηταν καλητερο



[PeterMeni]

Επειδή οι πυκνωτές αυτοί δεν αφορούν ακουστικές συχνότητες, αλλά μόνο φίλτρα, ουσιαστικά, RF δεν θα έχεις καμία ακουστή διαφορά.
Μόνο καλύτερη μέτρηση σε ακρίβεια, μετρώντας με παλμογράφο, θα πάρεις.



[PeterMeni]

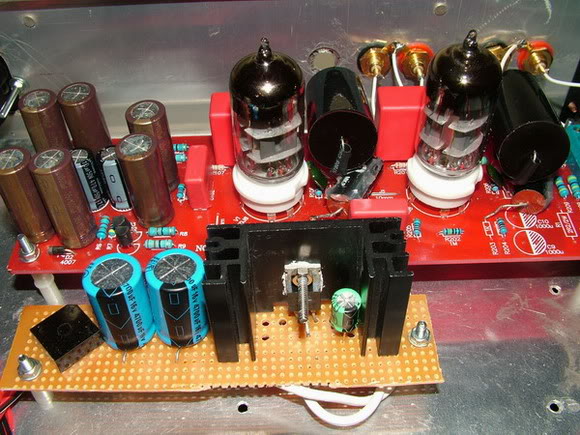

Να εξηγήσω εδώ πως η πλακέτα που φαίνεται δίπλα στο κύκλωμα είναι το σταθεροποιημένο τροφοδοτικό νημάτων που τροφοδοτείται από ξεχωριστό μετασχηματιστή.

Την προσθήκη αυτή θεωρώ Απολύτως Απαραίτητη διότι διαφορετικά υπάρχουν σημαντικά προβλήματα λειτουργίας του κυκλώματος.

Όσο για τη ποιότητα του ήχου, με και χωρίς αυτό, απλά τεράστια.



[savatage]

Καλό θα ήταν τότε να μας δώσεις ακριβείς οδηγίες πως θα φτιάξουμε και μεις κάτι τέτοιο.Δεν φαίνεται να είναι δύσκολο ούτε έχει πολλά υλικά.



[PeterMeni]

Όντως δεν είναι καθόλου δύσκολο.

Η όλη κατασκευή μπορεί να γίνει σε ένα μικρό τμήμα διάτρητης πλακέτας γενικών κατασκευών.

Χρειάζεσαι αρχικά ένα μετασχηματιστή 8 ή 9 volt και πάνω από 10 VA.

Ακολουθεί μια γέφυρα ανόρθωσης 1,5 Ampere και για εξομάλυνση, δύο πυκνωτές παράλληλα 4700 μF στα 16 volt.

Η σταθεροποίηση γίνεται από ένα ολοκληρωμένο 7806, στερεωμένο σε μια ψήκτρα επαρκών διαστάσεων καθότι ζεσταίνεται αρκετά.
Χρησιμοποίησα θερμοαγώγιμη πάστα μεταξύ ολοκληρωμλενου και ψήκτρας. Επίσης άνοιξα κάποιες επιπλέον τρύπες στη πλακέτα για καλύτερο αερισμό του ολοκληρωμένου.

Στη έξοδο του ολοκληρωμένου υπάρχει ένας πυκνωτής 100 μF στα 10 volt.

Για να αποφευχθεί ταλάντωση καλό είναι να μπουν δυο πυκνωτές ΜΚΤ ή ΜΚΡ 0,47 μF ένας στην είσοδο και ένας στην έξοδο του ολοκληρωμένου.



[PeterMeni]

Για να συνδεθεί λοιπόν το παραπάνω τροφοδοτικό στο buffer θα πρέπει να αφαιρεθούν κάποια υλικά από τη πλακέτα.

Η δίοδος D1, η αντίσταση R1 καθώς και οι πυκνωτές C9 & C10 δεν χρειάζονται και θα πρέπει να αφαιρεθούν.

Επίσης θα πρέπει να αφαιρεθεί το Jumper J1.



[agg70s]

Απάντηση: Re: Musical Fidelity X-10D upgrade

Για να συνδεθεί λοιπόν το παραπάνω τροφοδοτικό στο buffer θα πρέπει να αφαιρεθούν κάποια υλικά από τη πλακέτα.

Η δίοδος D1, η αντίσταση R1 καθώς και οι πυκνωτές C9 & C10 δεν χρειάζονται και θα πρέπει να αφαιρεθούν.

Επίσης θα πρέπει να αφαιρεθεί το Jumper J1.

Καλησπερα και χρονια πολλα, το βαρελακι οπως πωλειται θα κανει δουλεια σε ενα πλαιυερ της NAD 525



[PeterMeni]

Νομίζω πως αν διαβάσεις τα όσα αναφέρω στο παραπάνω θέμα δεν θα χρειαστείς απάντηση.
