Τρίδρομο Ηχείο <<Pyramid>>.

[PeterMeni]

Ιδιοκατασκευή τρίδρομου ηχείου, αποτελούμενου από δύο ανεξάρτητες καμπίνες.
Φέρει πέντε μονάδες μεγαφώνων, τρεις ενεργές και δύο παθητικές.
Συγκεκριμένα...
Η κάτω καμπίνα φέρει ένα woofer 8 inch, που φορτίζει δύο παθητικούς ακτινοβολητές 8 ιντσών, συντονισμένους στους 35 Hz, τοποθετημένους στην πλάτη της καμπίνας.
Η πάνω καμπίνα φέρει ένα midbass 5,25 inch και ένα tweeter 1 inch.
Οι κώνοι των ενεργών μονάδων είναι από χαρτί με επικάλυψη κεραμικού, για αυξημένη ακαμψία.
Ο θόλος της μονάδας υψηλών είναι υφασμάτινος, ενώ τα δύο παθητικά από προπυλένιο.
Woofer & midbass προέρχονται από την Spicom, όπως και τα παθητικά, ενώ το tweeter κατασκευάζει η SB Acoustics.
Crossover 2ης τάξης παντού, με συχνότητες διαχωρισμού 425 Hz & 2450 Hz.
Ευαισθησία: 88 db (ουσιαστικά).
Εμπέδηση ελάχιστη: 4,2 Ωμ στους 560 Hz, με την φάση στις -4 μοίρες. Εύκολο φορτίο με μικρές μεταβολές εμπέδησης.
Διαστάσεις: Ύψος 107 εκατοστά, βάθος 36 και πλάτος 28. Βάρος 25 κιλά.

Για την σύνδεση πάνω και κάτω καμπίνας φροντίζει ένα καλώδιο Mogami 3103. Το ηχείο φέρει μεταλλική βάση με ακίδες.



[bono]

Πολύ όμορφο, φαντάζομαι (κρίνοντας από άλλες δουλειές σου) θα παίζει εξαιρετικά.
Στο δικό σου σπίτι για προσωπική σου χρήση ή σε πελάτη;;



[PeterMeni]

Πολύ όμορφο, φαντάζομαι (κρίνοντας από άλλες δουλειές σου) θα παίζει εξαιρετικά.
Στο δικό σου σπίτι είναι ή σε πελάτη;;

Σε σπίτι φίλου είναι, που <<επισκέφτηκε>> για ακρόαση-σύγκριση και μόνο.



[SOCO]

Με λάμπα παίζει και κάτι για αυτήν ζητούσε, σωστά;



[Manos58]

Η "πυραμιδα" ειναι κλειστου τυπου η bass reflex ; Καθεται σε ακιδες πανω στην κολωνα ;
Υλικο καμπινας MDF η Κ/Π ;
Ωραια κατασκευη



[PeterMeni]

Με λάμπα παίζει και κάτι για αυτήν ζητούσε, σωστά;

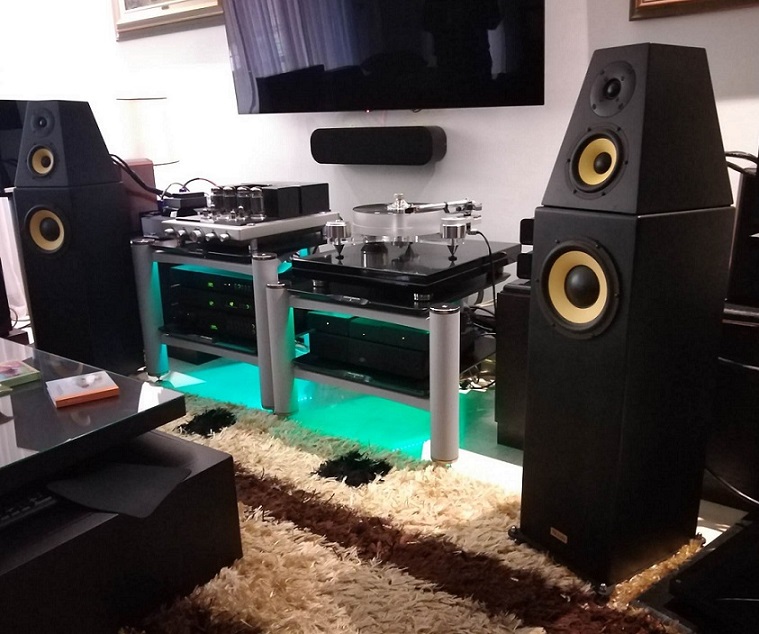

Τα ηχεία βρέθηκαν στον συγκεκριμένο χώρο μόνο για ακρόαση-σύγκριση με το υπάρχον σύστημα.
Στα ενισχυτικά του συστήματος υπάρχει και λαμπάτος ολοκληρωμένος ιδιοκατασκευή, μια πραγματικά εξαιρετική δουλειά, καθώς και υψηλής κατηγορίας τιμής τρανζιστορικά ενισχυτικά.
Τα ηχεία είναι βάσης με δύο 4ιντσα midwoofer, αξίας άνω των 4 χιλιάδων, σε συνδυασμό με 12ιντσο sub της τάξης των 1600 ευρώ.
Γενική παραδοχή πως το ηχείο που παρουσιάζεται εδώ κυριολεκτικά εξαφάνισε το συγκεκριμένο set up.
Δεν υπήρξε ούτε ένας τομέας που έστω να το πλησίασε.



[PeterMeni]

Η "πυραμιδα" ειναι κλειστου τυπου η bass reflex ; Καθεται σε ακιδες πανω στην κολωνα ;
Υλικο καμπινας MDF η Κ/Π ;
Ωραια κατασκευη

Φέρει πέντε μονάδες μεγαφώνων, τρεις ενεργές και δύο παθητικές.
Συγκεκριμένα...
Η κάτω καμπίνα φέρει ένα woofer 8 inch, που φορτίζει δύο παθητικούς ακτινοβολητές 8 ιντσών, συντονισμένους στους 35 Hz, τοποθετημένους στην πλάτη της καμπίνας.

Μεταξύ πάνω και κάτω καμπίνας υπάρχουν λαστιχένια πατάκια. Το υλικό κατασκευής είναι MDF 2αρι.
Passive Radiators η σχεδίαση και θα ανεβάσω μια σχετική φωτογραφία, ώστε να γίνει καλύτερα κατανοητό.



[PeterMeni]

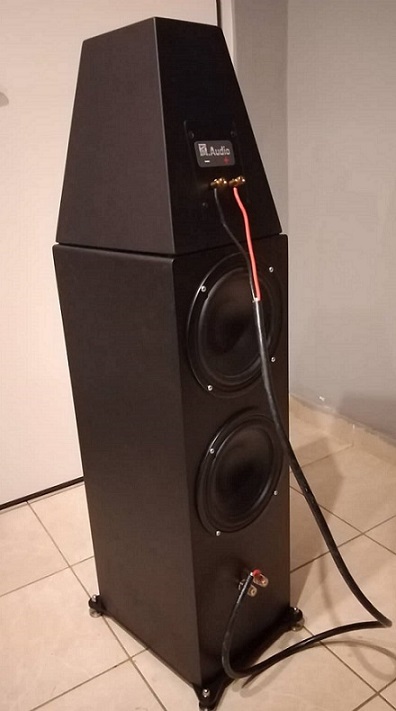

Και η πλάτη της κατασκευής...



[Emmanouil 1964]

Πέτρο ,
Μετά την " επίσκεψη " θα είναι στον χώρο σου ;



[PeterMeni]

Πέτρο ,
Μετά την " επίσκεψη " θα είναι στον χώρο σου ;

Ναι τα ηχεία βρίσκονται στο χώρο μου.



[SOCO]

O λογος που ρωτησα για το ειδος της ενισχυσης ειναι περισσοτερο τεχνικης φυσεως και εξηγω αφηνοντας απεξω χωρους ισοσταθμισεις κλπ..
Εαν εχει υψηλο ωμικο φορτιο χωρις ιδιαιτερες αποκλισεις και μαλιστα οταν στα σημεια συντονισμου μπορει να το πολλαπλασιαζει(π.χ. 25 ωμ)ειναι καταλληλοτερο για εναν λαμπατο ενισχυτη χωρις να σημαινει οτι αποτελει προβλημα σε ενα τρασιστορατο υψηλης ισχυος με ισχυρο τροφοδοτικο...
Ο οποιος ομως θα ειχε ιδανικο ταιρι με χαμηλα φορτια αφου εκει θα μπορουσε να ξεδιπλωσει τις αρετες του καλυτερα.
Καλυτερα εδω δηλαδη δυο οκταωμα παραλληλα στον κλαδο των χαμηλων εχοντας ετσι διπλη επιφανεια χωρις να στερειται ταχυτητας ....(η εστω μια εκδοση 4ωμη του ιδιου μεγαφωνου στο ιδιο κουτι )
Καλη χρονια να εχουμε και παντα τετοια!



[Manos58]

Μεταξύ πάνω και κάτω καμπίνας υπάρχουν λαστιχένια πατάκια. Το υλικό κατασκευής είναι MDF 2αρι.
Passive Radiators η σχεδίαση και θα ανεβάσω μια σχετική φωτογραφία, ώστε να γίνει καλύτερα κατανοητό.

Για την πανω καμπινα ρωτησα αν ειναι κλειστου τυπου ,για το mid woofer



[Emmanouil 1964]

Για την πανω καμπινα ρωτησα αν ειναι κλειστου τυπου ,για το mid woofer

-
#8



[PeterMeni]

O λογος που ρωτησα για το ειδος της ενισχυσης ειναι περισσοτερο τεχνικης φυσεως και εξηγω αφηνοντας απεξω χωρους ισοσταθμισεις κλπ..
Εαν εχει υψηλο ωμικο φορτιο χωρις ιδιαιτερες αποκλισεις και μαλιστα οταν στα σημεια συντονισμου μπορει να το πολλαπλασιαζει(π.χ. 25 ωμ)ειναι καταλληλοτερο για εναν λαμπατο ενισχυτη χωρις να σημαινει οτι αποτελει προβλημα σε ενα τρασιστορατο υψηλης ισχυος με ισχυρο τροφοδοτικο...
Ο οποιος ομως θα ειχε ιδανικο ταιρι με χαμηλα φορτια αφου εκει θα μπορουσε να ξεδιπλωσει τις αρετες του καλυτερα.
Καλυτερα εδω δηλαδη δυο οκταωμα παραλληλα στον κλαδο των χαμηλων εχοντας ετσι διπλη επιφανεια χωρις να στερειται ταχυτητας ....(η εστω μια εκδοση 4ωμη του ιδιου μεγαφωνου στο ιδιο κουτι )
Καλη χρονια να εχουμε και παντα τετοια!

Ο συγκεκριμένος λαμπάτος προσαρμόζεται στο φορτίο μέσω ρυθμίσεων ρεύματος και ανάδρασης και μπορεί να οδηγήσει εύκολα και 4ωμα ηχεία. Τον είχαμε δοκιμάσει με προσαρμογή και με εξέπληξε η ικανότητα οδήγησης του, μοναδική θα έλεγα για λυχνιακό ενισχυτή.
Ο τρανζιστοράτος, χωρίς να διαθέτει υψηλή ισχύ, έχει ικανότατο τροφοδοτικό.



[PeterMeni]

Για την πανω καμπινα ρωτησα αν ειναι κλειστου τυπου ,για το mid woofer

Την κλειστή καμπίνα για την μονάδα μεσοχαμηλών, αναφέρομαι βεβαίως σε τρίδρομο ηχείο, θεωρώ κανόνα απαράβατο. Δεν υπάρχει λόγος να μπλέκεις με δύο συντονισμένους σωλήνες σε κοντινή απόσταση, ιδίως όταν ο μικρός σωλήνας είναι σε περιοχή ελάχιστης έως μηδενικής συνεισφοράς χαμηλού.

Για το λόγο αυτό μέτρησα τα δέοντα, για να βεβαιωθώ πως ανταποκρίνονται στους αρχικούς υπολογισμούς.
Με τα λίτρα της συγκεκριμένης κλειστής καμπίνας, το 5,25 ιντσών midwoofer έχει F3 (-3db απόκριση) στους 125 Hz. Από τους 190 Hz και επάνω είναι εντελώς επίπεδη η απόκριση του.
Με την συχνότητα διαχωρισμού να βρίσκεται λίγο πάνω από τους 400 Hz δεν αντιμετώπισε το παραμικρό θέμα απόκρισης στην περιοχή ενδιαφέροντος.



[ronin]

Ωραία κατασκευή, η λύση με τα παθητικά βοηθάει στην χρήση ακόμα και υαλοβάμβακα που σε κλασσικό B.Reflex
έπρεπε να γίνει μέριμνα να μην υπάρχει
σοβαρή εκπομπή σωματιδίων του υλικού.
Επιπλέον βοηθάει στη επέκταση των
χαμηλών του άριστου woofer spicom.
Το έχω δουλέψει και γνωρίζω τι μπορεί
να κάνει. .
Τα spicom εισάγονται ακόμα,
η έχει δημιουργηθεί προσωπικό στοκ.?
Δεν έχω αμφιβολία ότι η παρούσα
σχεδίαση <<πατάει>> πολύ ακριβά εμπορικά ηχεία.
Ωραίος. ..



[costas EAR]

δύο παθητικούς ακτινοβολητές 8 ιντσών, συντονισμένους στους 35 Hz

Ερωτήσεις:

Γιατί 2 όμοιους (8", 35Hz) και όχι 1 (8", 35Hz) που θα είχε απλώς μεγαλύτερο χρήσιμο x-max, ή 2 διαφορετικά συντονισμένους (πχ 1 τεμάχιο 8" στους 35 κύκλους κι ένα όμοιο στους 25 κύκλους).

Κατόπιν μετρήσεων στο χώρο, είναι εύκολη η αλλαγή συντονισμού ενός ή αμφοτέρων των παθητικών ακτινοβολητών (αλλαγή βαριδίου) ή είναι fixed;



[PeterMeni]

Ερωτήσεις:

Γιατί 2 όμοιους (8", 35Hz) και όχι 1 (8", 35Hz) που θα είχε απλώς μεγαλύτερο χρήσιμο x-max, ή 2 διαφορετικά συντονισμένους (πχ 1 τεμάχιο 8" στους 35 κύκλους κι ένα όμοιο στους 25 κύκλους).

Κατόπιν μετρήσεων στο χώρο, είναι εύκολη η αλλαγή συντονισμού ενός ή αμφοτέρων των παθητικών ακτινοβολητών (αλλαγή βαριδίου) ή είναι fixed;

Ένα από τα πλεονεκτήματα του <<παθητικού ακτινοβολητή>> είναι η μεγάλη παλλόμενη επιφάνεια. Πολύ μεγαλύτερη από το εμβαδόν ενός αντίστοιχου σωλήνα ανάκλασης χαμηλών.
Έτσι η μεταφορά ενέργειας στο χώρο είναι ποιο άμεση, αβίαστη και ομοιόμορφη. Είναι κανόνας πως χρησιμοποιείται η αμέσως μεγαλύτερη διάμετρος μεγαφώνου, σε σχέση με το ενεργό μεγάφωνο.
Θα μπορούσε δηλαδή να χρησιμοποιηθεί ένας 10ιντσος ακτινοβολητής. Προτίμησα τα δύο 8ιντσα γιατί δεν απαιτούν μεγαλύτερου πλάτους καμπίνα, όπως θα έπρεπε αναγκαστικά να κάνω με 10ιντσο, και έτσι το συνολικό ύψος του ηχείου, για τα δεδομένα λίτρα, βγαίνει εκεί που το ήθελα.
Η επιλογή των 35 Hz για τον συντονισμό τους έγινε επειδή αυτό είναι το σημείο που έχανε ενέργεια το σύστημα μεγαφώνου-καμπίνας και ήθελε ουσιαστική ενίσχυση.

Η χρήση ενός δεύτερου συντονισμένου πολύ χαμηλά (25 Hz) δεν έχει νόημα, καθότι η ενέργεια του συστήματος ενεργό 8ιντσο+καμπίνα δεν είναι ικανή για να το ενεργοποιήσει ικανοποιητικά.
Θα υπήρχαν θέματα οδήγησης δηλαδή, με τις συχνότητες της περιοχής να βουίζουν, να απλώνονται σε μεγάλο εύρος και να μην έχουν ατάκα.

Τα συγκεκριμένα παθητικά δεν φέρουν την κλασική βίδα που σου επιτρέπει αυξομείωση του βάρους.
Πρέπει να κολληθεί σταθερά στο κέντρο του κώνου το επιπλέον βάρος.
Για το πόσο ακριβώς πρέπει να είναι αυτό έκανα δοκιμές με βαριές ροδέλες, που πρόχειρα τις στερέωνα με blue tack. Όταν με ικανοποίησε το αποτέλεσμα κολλήθηκαν σταθερά με εποξική κόλλα δύο συστατικών.



[Manos58]

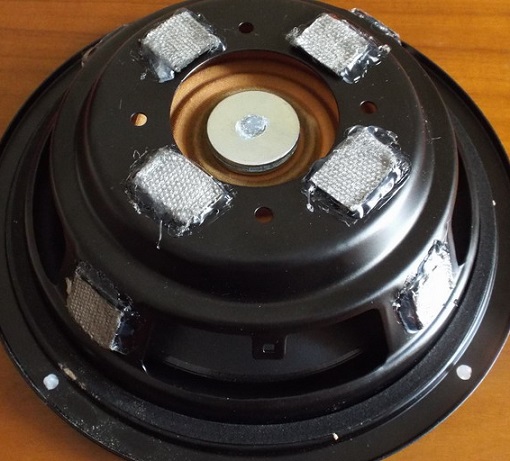

Πετρο εχεις κανει dumping στην αραχνη των παθητικων για αποφυγη τριγμων ; (ringing)



[TGD]

Μια άλλη λύση που είχε υλοποιήσει ο Vandersteen στο Model 2 είναι ο παθητικός ακτινοβολητής να είναι κανονικό μεγάφωνο που το πηνίο του να είναι συνδεδεμένο σε ένα τσοκ. Έτσι η κίνηση το κώνου παρήγαγε ρεύμα που φρέναρε το μεγάφωνο με καθυστέρηση που ρυθμίζονταν από την εμπέδιση του τσοκ.
